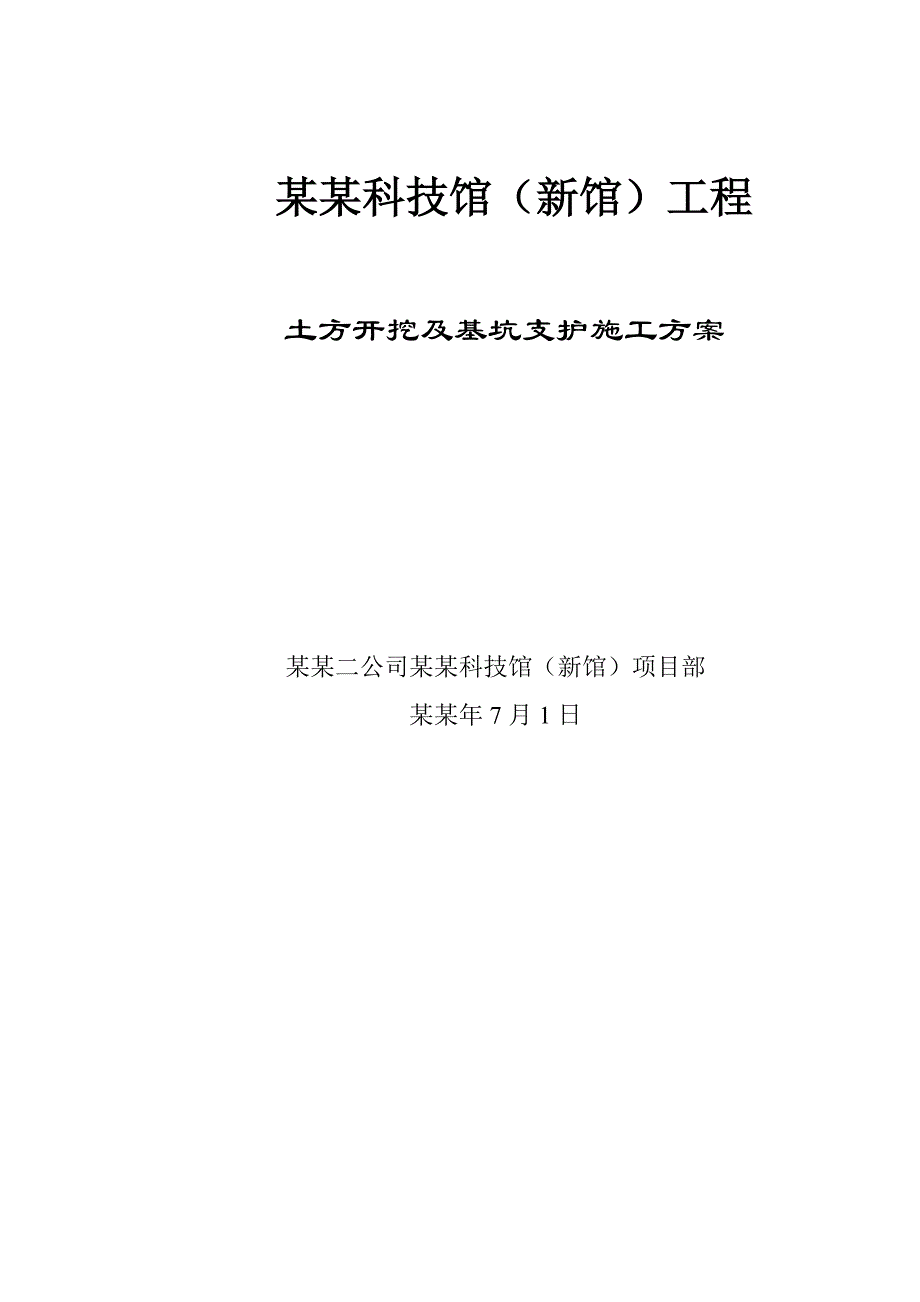

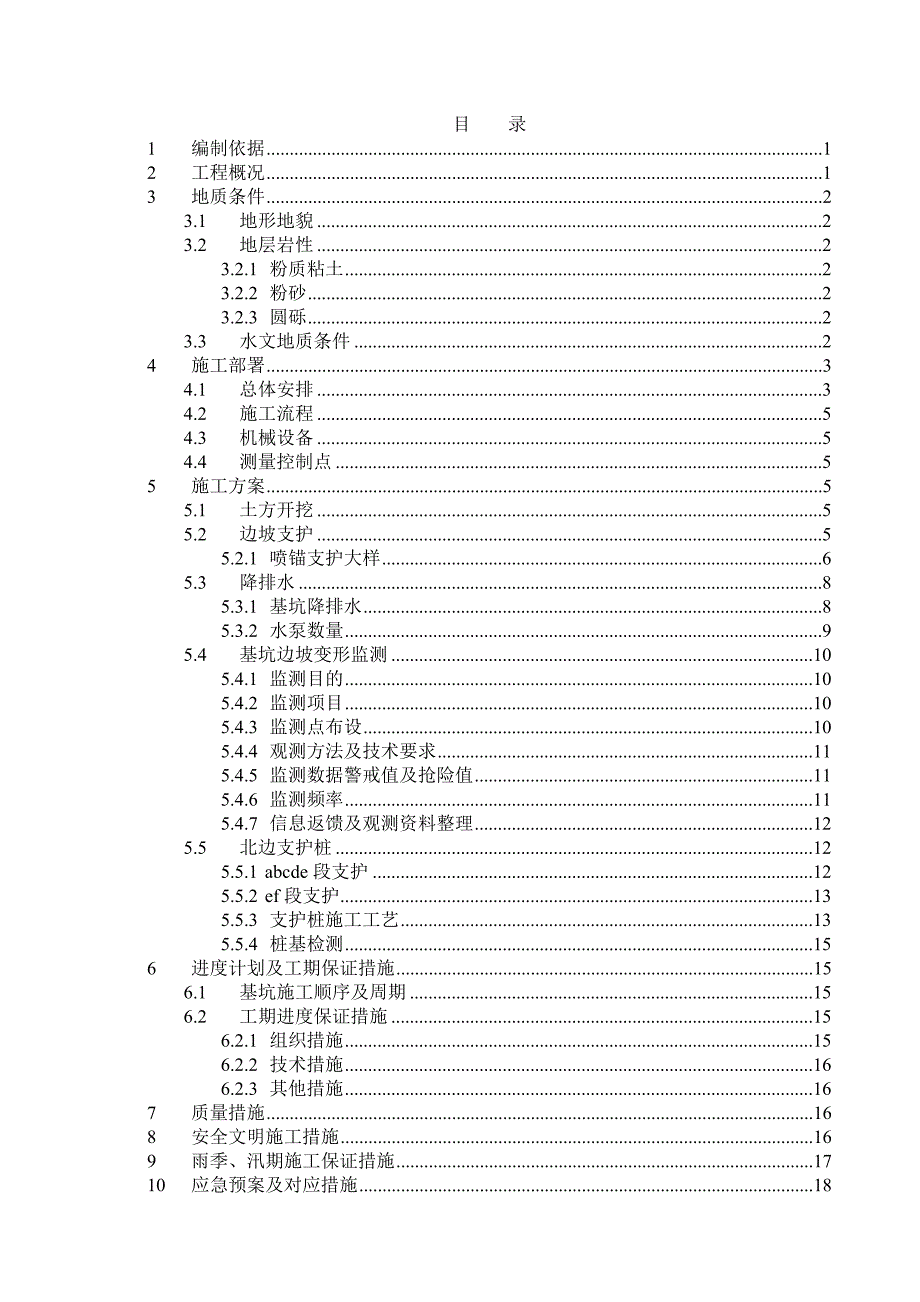

1、某某科技馆（新馆）工程土方开挖及基坑支护施工方案某某二公司某某科技馆（新馆）项目部某某年7月1日目 录1编制依据12工程概况13地质条件23.1地形地貌23.2地层岩性23.2.1粉质粘土23.2.2粉砂23.2.3圆砾23.3水文地质条件24施工部署34.1总体安排34.2施工流程54.3机械设备54.4测量控制点55施工方案55.1土方开挖55.2边坡支护55.2.1喷锚支护大样65.3降排水85.3.1基坑降排水85.3.2水泵数量95.4基坑边坡变形监测105.4.1监测目的105.4.2监测项目105.4.3监测点布设105.4.4观测方法及技术要求115.4.5监测数据警戒值及抢险

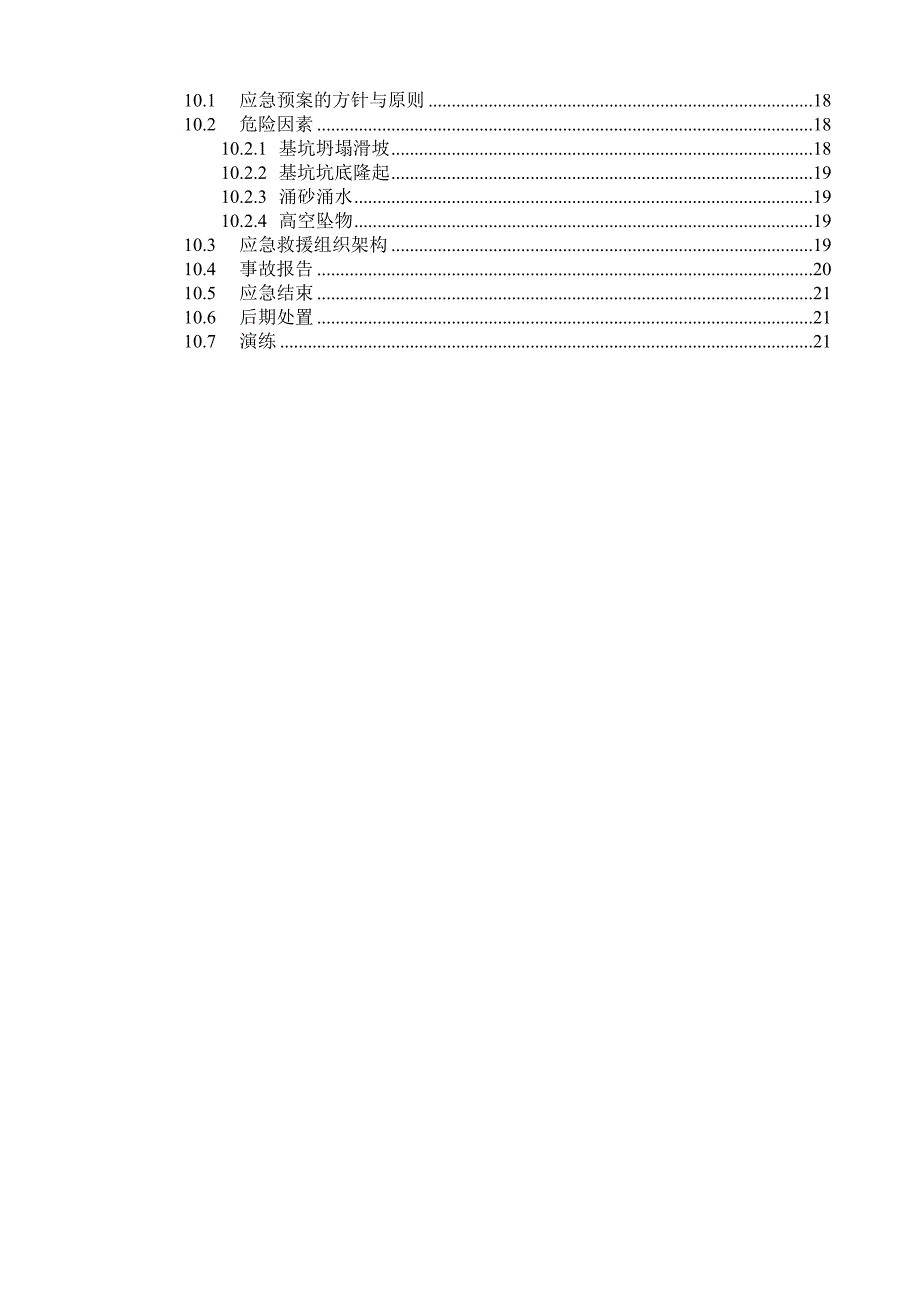

2、值115.4.6监测频率115.4.7信息返馈及观测资料整理125.5北边支护桩125.5.1abcde段支护125.5.2ef段支护135.5.3支护桩施工工艺135.5.4桩基检测156进度计划及工期保证措施156.1基坑施工顺序及周期156.2工期进度保证措施156.2.1组织措施156.2.2技术措施166.2.3其他措施167质量措施168安全文明施工措施169雨季、汛期施工保证措施1710应急预案及对应措施1810.1应急预案的方针与原则1810.2危险因素1810.2.1基坑坍塌滑坡1810.2.2基坑坑底隆起1910.2.3涌砂涌水1910.2.4高空坠物1910.3应急救援组
3、织架构1910.4事故报告2010.5应急结束2110.6后期处置2110.7演练211 编制依据（1）、中华人民共和国颁布的现行建筑结构和建筑施工的各类规程、规范及验评标准（2）、某某市人民政府有关建筑工程管理、环境保护、安全文明施工等法规及规定（3）、某某地质工程勘察院提供的某某科技馆（新馆）地下室基坑支护设计（4）、我司有关规范及规定（5）、主要施工规程、规范如下：建筑基坑支护技术规程 JGJ120-2012建筑地基基础施工质量验收规范 GB50202-2002建筑工程施工质量验收统一标准 GB50300-2001锚杆喷射混凝土支护技术规范(GB50086-2001)湖北省深基坑工程技术
4、规定（DB42/159-2012）建筑边坡工程技术规范(GB50330-2002)2 工程概况某某第二建设工程有限责任公司某某市东津新区科技馆（新馆）项目是某某市东津新区十大公共工程之一；该项目位于某某市东津新区，毗邻S218省道。东津新区科技馆（新馆）项目总建筑面积约33800m2：包括地下一层，建筑面积约8800m2；地上三层（钢结构），建筑面积约25000m2；建筑高度约30m；整个基坑abcdef段为钻孔灌注桩支护，fghijka段为二级放坡开挖，锚杆支护。基坑周长为483米，基坑平面布置图如下图所示：根据某某地质工程勘察院提供的某某科技馆（新馆）地下室基坑支护设计图纸，fg段基坑开挖
5、底标高为59.2米，ghijka段基坑开挖底标高为61.1米，目前整个场区标高为67至69米不等，土方量约为7.2万m3。开挖部位开挖深度ghijka段7.6米fg段9.4米基坑开挖过程中旁边无其它建筑物，在东边、西边、南边有临时道路，临时道路与基坑边线的距离为15米，在开挖安全范围之内。3 地质条件3.1 地形地貌拟建场地位于襄州区东津镇西岗村五组，场地地形较平坦，地貌单元上属汉江二级阶地，场地土层自上而下为第四系上更新统（Q3）冲洪积粉质粘土、粉砂及圆砾层。3.2 地层岩性现将各岩土层工程地质特征分述如下：3.2.1 粉质粘土层顶埋深（m）层顶高程（m）层厚（m）特征0.068.41-69
6、.690.90-1.90土质稍均匀，切面稍光滑，表层30-50cm为耕植土。0.90-1.9066.85-68.494.70-8.60土质较均匀，切面较光滑。6.00-9.8058.95-62.892.80-7.70土质不均匀，切面稍光滑，夹较多粉砂薄层。12.70-14.054.87-56.020.5-1.30土质不均匀，切面稍光滑，略具臭味，夹少量粉砂薄层。3.2.2 粉砂层顶埋深10.2-14.60米，层顶高程54.15-58.61米，层厚0.50-4.5米，颜色为灰黄色，矿物成份主要为石英、长石、云母，分选性好。3.2.3 圆砾层顶埋深13.60-16.0米，层顶高程52.75-55.
7、15米，层厚0.60-1.80米，颜色为灰色，成分以石英岩、硅质岩为主，其中卵石占15.0-25.0%，粒径2-5cm、圆砾约占30.0-40.0%，粒径10-20cm，卵石、圆砾间充填粉砂。分选性差，磨圆度较好，呈次圆状、圆状。3.3 水文地质条件本场区表层含30-50cm的耕植土，孔隙度变化大，勘察期间含上层滞水，水位和水量受地表水及大气降水的影响。粉质粘土透水性弱，可视为隔水层；粉砂及圆砾透水性和含水性均较好，含丰富的孔隙水，具承压性，与汉江有较密切的水力联系。根据市区长期观测资料，场区承压水水位变幅可达2.0m。根据勘察报告结论，地下水对混凝土、混凝土结构中钢筋具有微腐蚀性。工程地质剖
8、面图如下所示：4 施工部署4.1 总体安排土方开挖采用机械大开挖方式进行开挖，分两级进行放坡，坡度为1:0.5，所有坡面均有喷射混凝土+锚杆进行支护。本工程土方开挖由四台挖土机结合工作。由人工配合机械挖运土方，现场有专业人员在开挖过程中进行标高控制。因北边支护桩尚未施工完成，先开挖场区南半边。开挖分区图如下图所示：开挖按照从南向北，从东向西的顺序进行开挖。第一阶段：开挖南边场区正负零至负3.5米土方，其中沿基坑边线部位先开挖2米，便于支护队伍提前插入进行边坡喷锚施工。第二阶段：开挖南边场区负3.5米至负7.5米土方，其中沿基坑边线部位再次开挖2米，便于支护队伍提前插入进行边坡喷锚施工。第三阶段
9、：当北边支护桩强度到达可开挖强度时，可进行北边场区土方开挖。其中fg段第二次开挖是从负3.5米挖至负9.4米，开挖深度为5.9米。4.2 施工流程支护桩施工基槽测量放线一阶段土方开挖（正负零至负3.5米）护坡及平台施工二阶段土方开挖（负3.5米至负7.5米）护坡施工三阶段土方开挖（至基坑底）300mm厚人工挖土清槽地基验槽（合格后方可进行下道工序）4.3 机械设备序号机械设备名称型号规格数量生产能力1反铲挖掘机PC220/641.0m32自卸汽车DFL3251A11610m33强制式打夯机HW-802/4推土机D85ESS-2A1/5锚杆钻机ZSY-804/6立式离心泵ISW1/7真空泵JDP
10、S601/8旋挖桩机KLB1钻头选型满足卵砾石层施工要求4.4 测量控制点基坑四周布置测量控制点，控制点用钢筋混凝土制成，深埋到地面，四周砌筑灰砂砖墙体保护起来。5 施工方案5.1 土方开挖土方开挖时，严格按照设计标高，分层分段（分三段顺次开挖）进行开挖，每层深度不超过2.5m，土方完成一层开挖后对相应护坡进行锚杆、钢筋网片安装及砼喷射施工，待砼达到一定强度后进行下一层土方开挖。土方开挖采取机械辅以人工开挖的方式，预留300厚余土由人工清除。局部土质较差的，经业主及设计院许可后采取碎石垫层换填并分层压实处理的方法。土方开挖出土临时坡道按1：6进行修设，路面铺填碎石、砖渣，道路转弯半径为10m，
11、开挖过程中，沿道路两边3m范围内严禁开挖，施工现场土方随挖随运，严禁现场堆放。弃土场选择项目附近堆场进行堆放，尽量减少土方运输距离。5.2 边坡支护根据某某地质工程勘察院提供的边坡支护设计图纸，该段基坑采用二级放坡+喷锚支护，放坡坡比为1:0.5，锚杆作为基坑支护主体结构。锚杆采用钻机成孔，使用泥浆循环护壁，避免垮孔和漏浆，锚杆孔径120mm，锚杆芯体钢筋采用HRB400直径22螺纹钢筋，面层钢筋采用HPB300级。每隔2m在锚杆钢筋上设定位支架。喷射砼面层强度C20，厚度100mm。面层钢筋规格HPB235直径8mm钢筋间距200mm,双向设置，锚杆外端部采用HRB400直径16mm水平加强
12、筋连接，局部加强钢筋长度400mm，端头设两根直径25L50mm固定钢筋焊接于锚筋上。喷射作业时应分段分片进行，同一段内应自下而上进行喷射，射流应垂直喷面，射距在1.0m左右，每次喷射高度为1.4m，喷成后的层面要喷水养护，钢筋网应与锚杆固定牢靠，喷锚施工应做到“紧跟开挖,随挖随支”。5.2.1 喷锚支护大样ghija段喷锚支护剖面图：fg段喷锚支护剖面图：钢筋挂网面层大样图：喷射面板与锚杆的连接构造：锚杆定位支架大样图：基坑开挖完成之后，周边设置栏杆进行防护，防护栏杆大样图如下图所示：5.3 降排水5.3.1 基坑降排水根据某某地质工程勘察院提供的基坑降排水设计，本基坑设置降水井及集水井的方
13、法进行排水。基坑地表水将根据地形情况和场地条件，在基坑周边设置截水沟和反向坡进行疏排。基坑周边场地硬化可用C20厚100mm的细石混凝土，反向坡度为0.5%。在基坑坡面上按间距1000mmx1000mm设置PVC管泄水孔，泄水孔端头采用土工织布包扎2层，作为反滤层。基坑内积水通过设置坑内排水沟和集水井的方法进行明排，集水井设置在基坑内较低洼地带，排水沟布置在坡脚处，集水井底比沟底低50cm，随基坑开挖逐步加深。基坑设计降水井9口，井直径600mm，井深度28m，其中井壁管长度14m，过滤管长度12m，沉淀管长度2m，井管直径300mm。设计单井出水量80m3/h。设计观测井2口，观测井建议与降
14、水井同一型号，可作备用降水井使用。因整个场区东面地势最低，从降水井、基坑底部集水井及基坑顶部排水沟汇集的水统一从基坑东侧排出。根据基坑开挖深度和四周环境状况在基坑顶、底设立排水沟，每角点设置集水井抽排坑内集水。整个基坑的降水井、排水沟布置图如下图所示：排水沟截面尺寸为300x200mm，基坑底部的排水沟距离坑边线不小于200mm。如下图所示：集水井大样如下图所示：降水丼施工工艺：放线定井位钻机就位钻孔吊放井管填充滤料安装排水总管洗井试抽水正常抽水。降水井大样图如下图所示：丼点降水从土方开挖前一周开始，持续至地下室底板浇筑完成。5.3.2 水泵数量总共需投入潜水泵15台，加上备用的5台，总共需潜水泵20台。需投入的泥浆泵为3台，加上备用的3台，总共需泥浆泵6台。5.3.3 降水时间根据地质勘察报告地下水位情况，地下水位在绝对标高67.39-67.41m，即-2.39m左右，因此在土方开挖前一周需开始进行持续降水，地下水位保持在土方开挖标高之下，降水至基础底标高以下500mm为地下水位控制标高，由设计确定降水结束时间（待地下室结构施工完成后），一般由结
