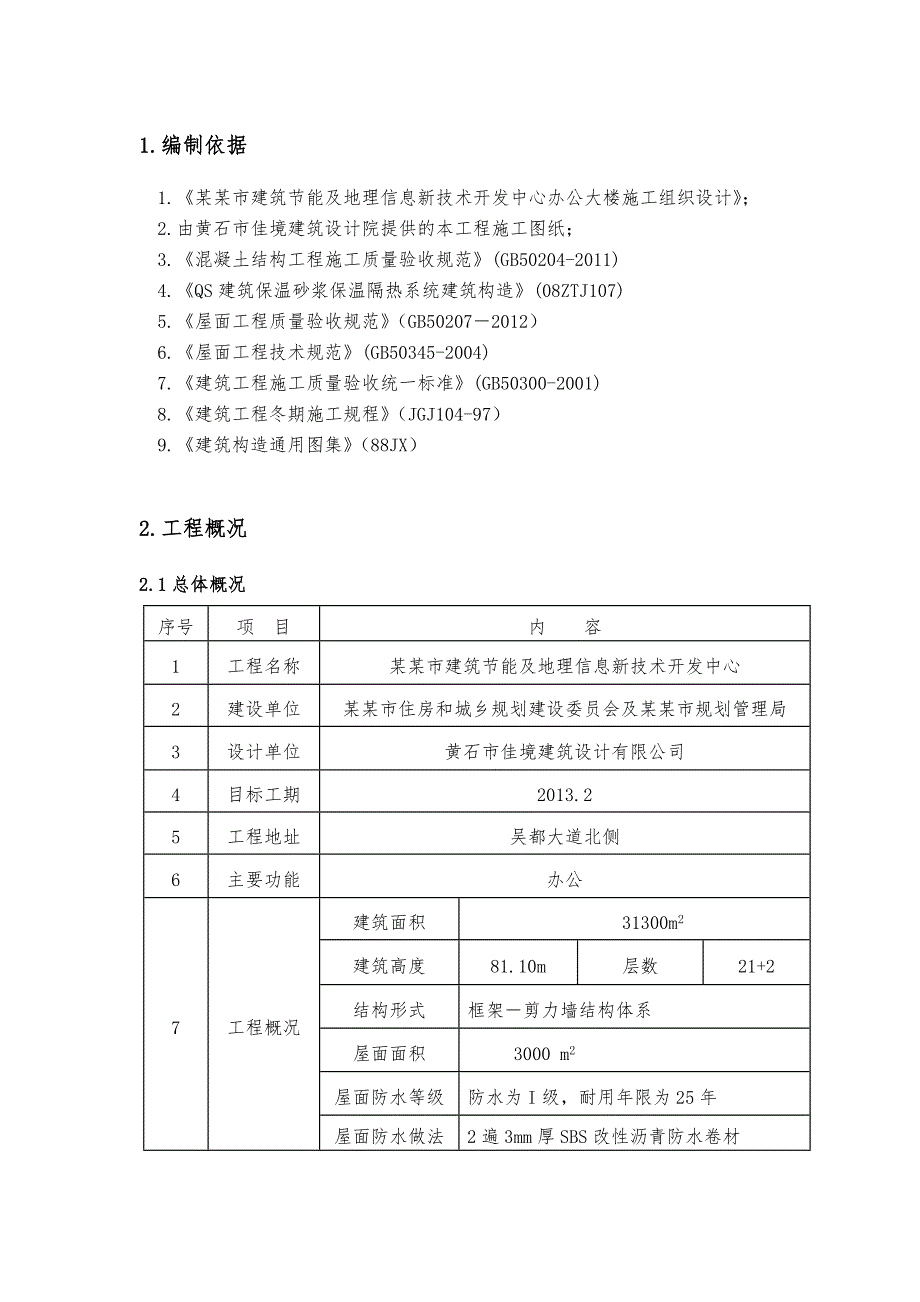

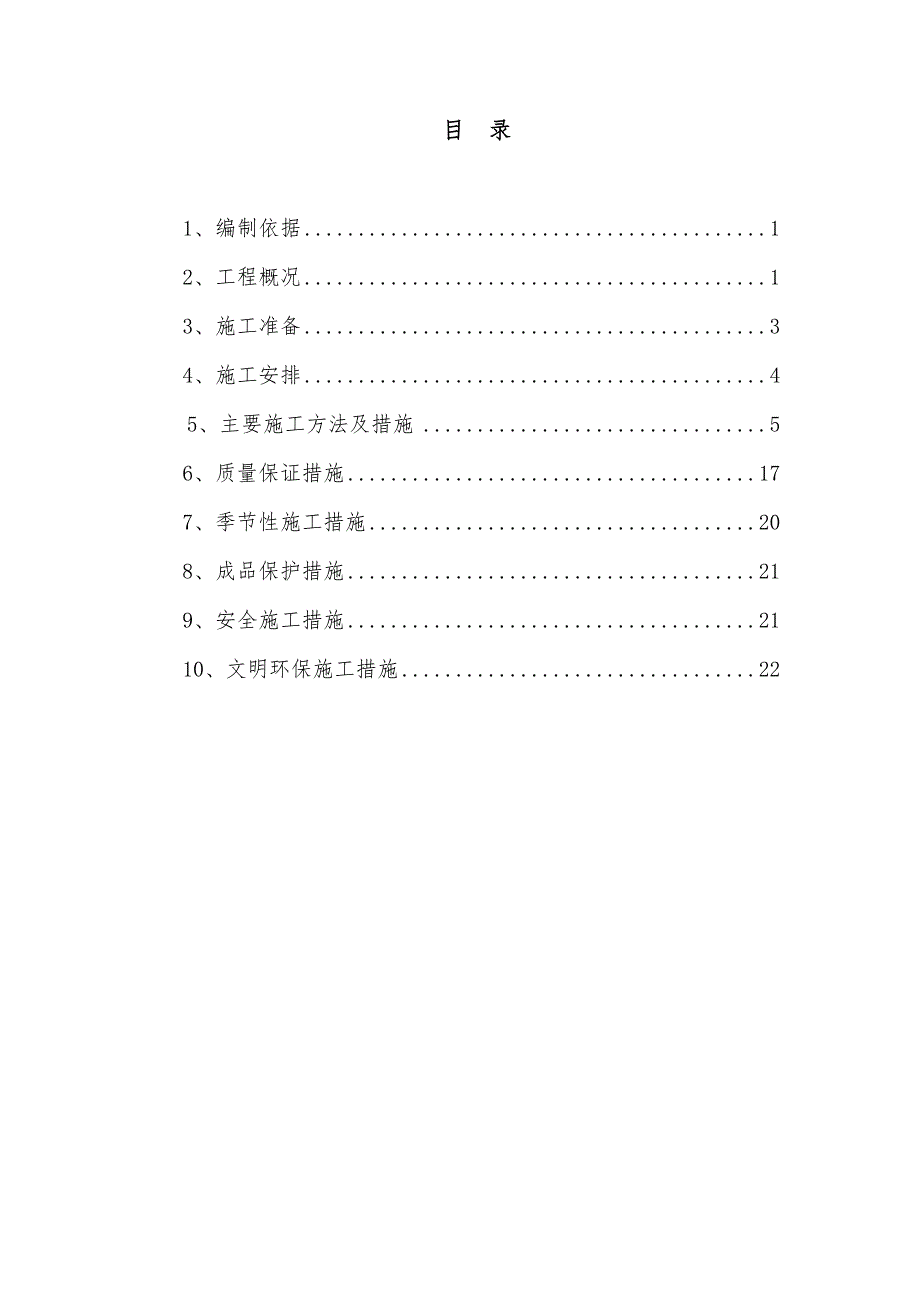

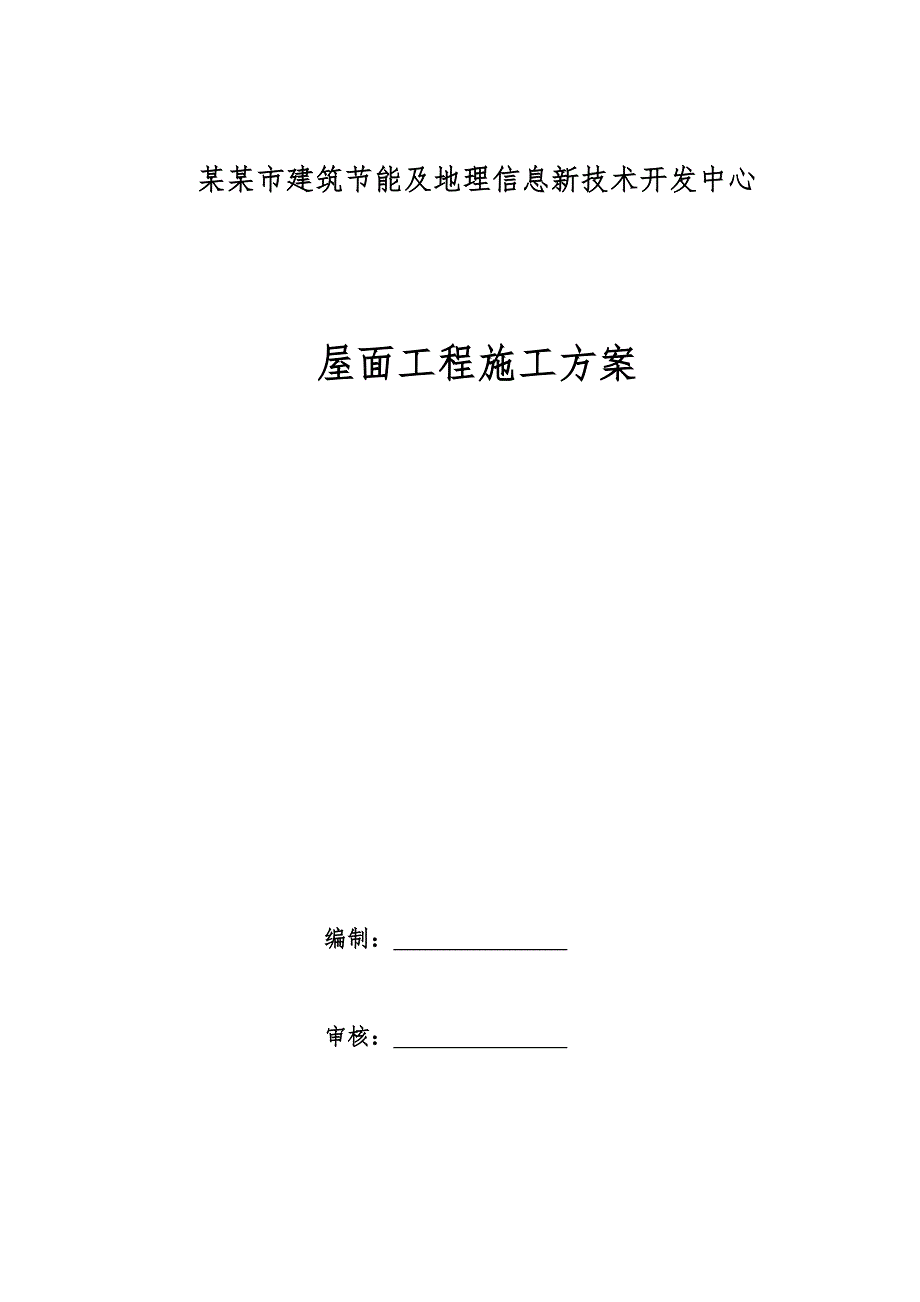

1、某某市建筑节能及地理信息新技术开发中心屋面工程施工方案编制： 审核： 目 录1、编制依据12、工程概况13、施工准备34、施工安排45、主要施工方法及措施56、质量保证措施177、季节性施工措施208、成品保护措施219、安全施工措施2110、文明环保施工措施221.编制依据1.某某市建筑节能及地理信息新技术开发中心办公大楼施工组织设计；2.由黄石市佳境建筑设计院提供的本工程施工图纸；3.混凝土结构工程施工质量验收规范(GB50204-2011)4.QS建筑保温砂浆保温隔热系统建筑构造(08ZTJ107)5.屋面工程质量验收规范（GB502072012）6.屋面工程技术规范(GB50345-2
2、004)7.建筑工程施工质量验收统一标准(GB50300-2001)8.建筑工程冬期施工规程（JGJ104-97）9.建筑构造通用图集（88JX） 2.工程概况2.1总体概况序号项 目内 容1工程名称某某市建筑节能及地理信息新技术开发中心2建设单位某某市住房和城乡规划建设委员会及某某市规划管理局3设计单位黄石市佳境建筑设计有限公司4目标工期2013.25工程地址吴都大道北侧6主要功能办公7工程概况建筑面积31300m2建筑高度81.10m层数21+2结构形式框架剪力墙结构体系屋面面积3000 m2屋面防水等级防水为I级，耐用年限为25年屋面防水做法2遍3mm厚SBS改性沥青防水卷材2.2屋面设
3、计概况各屋面做法如下：楼层部位作法施工界面屋面屋1（上人屋面）1、10厚地砖铺平拍实，缝宽5-8，1：1水泥砂浆填缝2、25厚1：4干硬性水泥砂浆3、聚酯纤维无纺布隔离层4、3.0厚高聚物改性沥青卷材二道5、刷基层处理剂一遍6、20厚1：2.5水泥砂浆找平层7、20厚（最薄处）加气砼碎块找2%坡8、100厚无机保温砂浆9、20厚1：2.5水泥砂浆找平层10、钢筋混凝土现浇屋面板原浆收光，表面清扫干净注明：屋面1保温层排气做法见图集05ZJ201第25页主楼及裙房屋面、报告厅屋面屋2（不上人屋面）1、25厚1：2.5水泥砂浆，分隔面积1m2。2、聚酯纤维无纺布隔离层3、3.0厚高聚物改性沥青卷材
4、二道4、刷基层处理剂一遍5、20厚1：2.5水泥砂浆找平层6、20厚（最薄处）加气砼碎块找2%坡7、钢筋混凝土现浇屋面板原浆收光，表面清扫干净楼梯间、电梯间屋面3.施工准备3.1技术准备在施工前应做好以下技术准备：1、屋面工程施工前，进行图纸会审，并编制屋面工程施工方案、技术交底及相关安全交底。2、屋面工程施工时，建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，必须经监理单位检查验收，合格后方可进行下道工序的施工。3、屋面工程的防水层应由经资质审查合格的防水专业队伍进行施工。作业人员应持有北京建设行政主管部门颁发的上岗证。4、对混凝土施工的管理人员及操
5、作人员进行安全、技术交底培训，明确安全施工方法、施工工艺及施工程序。3.2材料机具准备材料进场后，按规范的规定抽样复验，并提供试验报告；不合格的材料，不得在屋面工程中使用。主要材料如下：主要材料工程量统计表序号名 称规 格主要技术要求数量备注1玻化微珠100mm厚密度：2730kg/m3290m3保温层2加气砼碎块鸡蛋大小密度：600kg/m3300m3找坡层及找平3水 泥P.SA 32.535t找平层4SBS防水卷材3mm型，聚酯胎7000m2防水层3.3材料、机具准备在开始施工前，要对各种机械设备进行全面检修，并配备足够的易损零配件，保证施工的顺利进行。主要机械设备、材料见下表：序号名称型
6、号数量备注1手推车6辆材料运输2铁锹10把3抹子10把4刮杠2m10把5水平尺50cm10把6铲刀200mm10把7小平铲100mm10把8灭火器10个检验合格9汽油喷灯6个铺贴防水卷 10毛刷15个11小铁锤5把12橡皮锤2kg2把13搅拌机1台搅拌砂浆14平板振捣器2 台3.4现场准备1、结构验收合格。2、现场布置完毕，材料合格、备齐。3、轴线、门窗洞口线、墙体位置线、控制线和构造柱位置线测放完毕。4、临时用电、用水：引入到位。5、水电管线、预留、预埋确定完毕。6、当下道工序或相邻工程施工时，对屋面已完成的部分应采取保护措施。7、伸出屋面的管道、设备或预埋件等，安设完毕。8、根据设计要求的
7、标高、坡度，找好规矩并弹线。4.施工安排4.1人员组织4.1.1项目部成立以项目经理为组长的领导小组，负责屋面施工质量、安全和进度。人员分工如下:序号职务负 责 内 容1经理现场总负责、总协调2总工程师人员培训、方案交底、技术总负责3工长人员、机械组织、现场指挥4质检员质量检查、验收7安全员安全文明施工指挥、交底、检查、验收8材料员材料供应及其使用状况检查9测量员轴线、标高控制、定位检查4.1.2施工队成立由队长为组长的领导班子，明确人员分工，各行其责组长各施工队的队长施工人员： 不少于10人；运输人员：4人；质检人员： 1人；技术人员： 1人；安全员： 1人。4.2施工进度计划安排屋面工程预
8、计于2012年11月20开始，各阶段的施工进度根据开气状况尽早实施。4.3样板先行计划屋面工程开始施工前，施工队必须按项目要求的指定位置和指定时间进行样板施工，施工班组在样板部位施工完毕，并自检合格后，报项目技术质检验收，由项目技术室组织项目人员及甲方、监理进行联合验收，经验收合格后，后续施工及质量验评应严格按照不低于样板的质量要求进行。5.主要施工方法及措施5.1施工流程屋面施工流程如下：基层处理找平层保温层找坡层找平层基层处理防水层隔离层保护层5.2找平层施工5.2.1 材料及要求：P.S.A.1水泥：强度等级P.S.A 32.5矿渣硅酸盐水泥。5.2.1.2 砂：中砂，含泥量不得大于3%
9、，不得含有有机杂质，级配良好。5.2.1.3找平层砂浆配合比为13（重量比），厚度20mm。5.2.2作业条件：找平层施工前，找坡层应进行检查验收完毕，并办理隐检手续。5.2.3施工工艺5.2.3.1基层清理：将楼面表面的松散杂物清扫干净，突出基层表面的灰渣等粘接杂物要铲平，不得影响找平层的有效厚度。5.2.3.2洒水湿润：抹找平层水泥砂浆前，适当洒水湿润基层，利于基层与找平层的结合。5.2.3.3冲筋、贴饼定标高：按1.5m间距贴灰饼，然后按流水方向以间距1.5m冲筋。5.2.3.4铺装水泥砂浆：按分格块铺设砂浆，用刮杠靠冲筋条刮平，找坡后用木抹子搓平，用铁抹子压光，待浮水沉失后，以人踏上去
10、有脚印但不下限为度，再用铁抹子压第二遍即可。5.2.3.5找平层做至女儿墙顶，所有阴阳角均抹成圆弧形，圆弧半径R=50mm（用酒瓶抹）。5.2.3.6分格缝：找平层按不大于6m设置20mm宽分格缝，并用密封膏封严。分格缝布置图见细部做法分格缝布置图。5.2.3.7养护：找平层抹平、压实以后24h可浇水养护，养护期为7天，经干燥后铺设防水层。5.2.4质量要求5.2.4.1主控项目： 1 水泥砂浆找平层的材料质量及配合比，必须符合设计要求。2 屋面找平层的坡度必须符合设计要求。5.2.4.2一般项目1 基层与突出屋面结构的交接处和基层的转角处，均做成圆弧形，且整齐平顺。2 水泥砂浆找平层平整、压
11、光、密实，不得有酥松、起砂、起皮、裂纹、空鼓、蜂窝、麻面等缺陷。3 水泥砂浆找平层分格缝的位置及间距（纵、横两个方向均不大于6m）符合设计要求。4屋面找平层允许偏差项目如下表所示：屋面找平层的允许偏差和检验方法项次项目偏差（mm）检查方法1表面平整度3用2m靠尺和楔形塞尺检查2标高3用水准仪检查5.3保温层施工5.3.1材料及要求：保温层采用100mm厚玻化微珠保温砂浆。玻化微珠进场后分类堆放、且必须采取防雨、防潮措施。搬运时注意轻拿轻放，防止损伤断裂、缺棱掉角。5.3.2 主要机具：手推车、钢锯条、小白线、水平尺等。5.3.3 施工工艺5.3.3.1工艺流程：基层清理弹线确定标高保温层铺设。
12、5.3.3.2基层清理：将混凝土屋面上的杂物、垃圾等清理干净，保持干燥，基层验收合格并作隐检记录。5.3.3.3保温层铺设：将100mm厚玻化微珠保温砂浆浇筑在屋面上，坡面顺直，并留设小于6m*6m的伸缩缝。5.3.3.4已铺完的保温层，不得在其上面行走或运输小车和堆放重物。5.3.4质量要求5.3.4.1主控项目： 保温材料的强度、密度、导热系数和吸水率，必须符合设计要求和施工验收规范的规定。5.3.4.2一般项目1平整顺直，找坡正确。2 允许偏差项目如下表所示：屋面保温层的允许偏差和检验方法项次项目允许偏差（mm）检查方法1表面平整度4用2m靠尺和楔形塞尺检查2保温层厚度3用钢针插入和尺量
