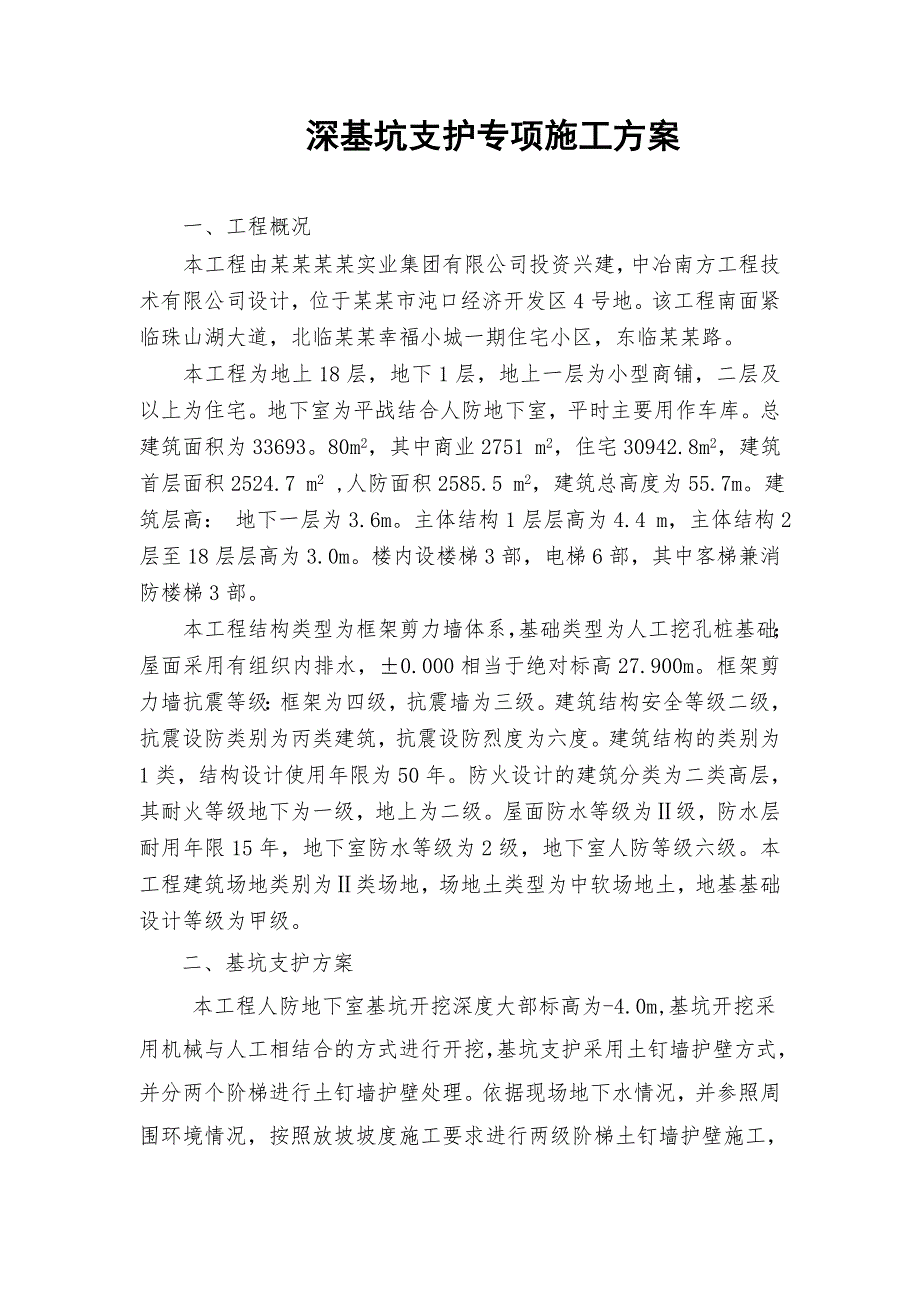

1、深基坑支护专项施工方案一、工程概况本工程由某某某某实业集团有限公司投资兴建，中冶南方工程技术有限公司设计，位于某某市沌口经济开发区4号地。该工程南面紧临珠山湖大道，北临某某幸福小城一期住宅小区，东临某某路。本工程为地上18层，地下1层，地上一层为小型商铺，二层及以上为住宅。地下室为平战结合人防地下室，平时主要用作车库。总建筑面积为33693。80m2，其中商业2751 m2，住宅30942.8m2，建筑首层面积2524.7 m2 ,人防面积2585.5 m2，建筑总高度为55.7m。建筑层高： 地下一层为3.6m。主体结构1层层高为4.4 m，主体结构2层至18层层高为3.0m。楼内设楼梯3部
2、，电梯6部，其中客梯兼消防楼梯3部。本工程结构类型为框架剪力墙体系，基础类型为人工挖孔桩基础；屋面采用有组织内排水，0.000相当于绝对标高27.900m。框架剪力墙抗震等级：框架为四级，抗震墙为三级。建筑结构安全等级二级，抗震设防类别为丙类建筑，抗震设防烈度为六度。建筑结构的类别为1类，结构设计使用年限为50年。防火设计的建筑分类为二类高层，其耐火等级地下为一级，地上为二级。屋面防水等级为级，防水层耐用年限15年，地下室防水等级为2级，地下室人防等级六级。本工程建筑场地类别为类场地，场地土类型为中软场地土，地基基础设计等级为甲级。二、基坑支护方案本工程人防地下室基坑开挖深度大部标高为-4.0

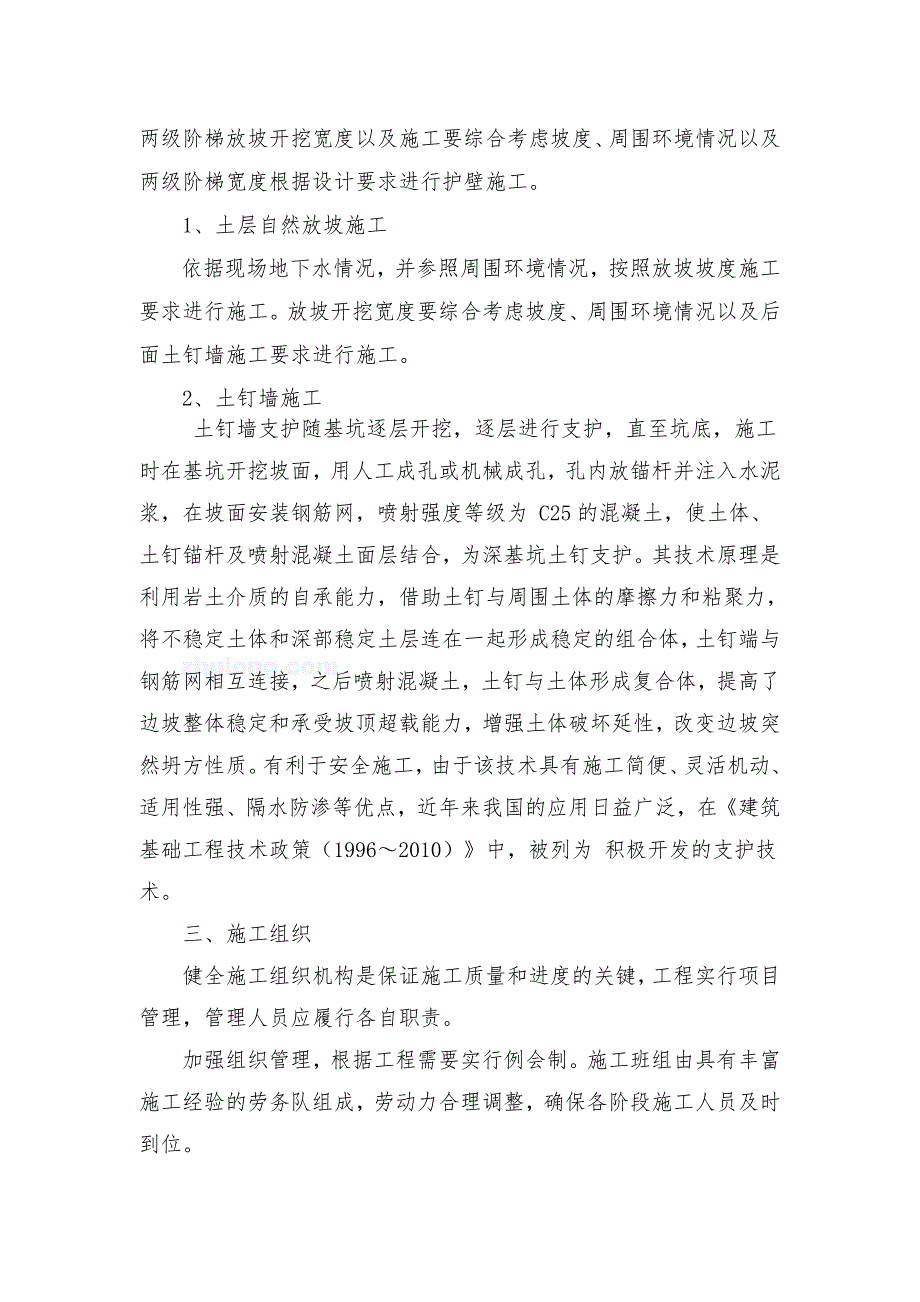

3、m,基坑开挖采用机械与人工相结合的方式进行开挖，基坑支护采用土钉墙护壁方式，并分两个阶梯进行土钉墙护壁处理。依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行两级阶梯土钉墙护壁施工，两级阶梯放坡开挖宽度以及施工要综合考虑坡度、周围环境情况以及两级阶梯宽度根据设计要求进行护壁施工。1、土层自然放坡施工依据现场地下水情况，并参照周围环境情况，按照放坡坡度施工要求进行施工。放坡开挖宽度要综合考虑坡度、周围环境情况以及后面土钉墙施工要求进行施工。2、土钉墙施工 土钉墙支护随基坑逐层开挖，逐层进行支护，直至坑底，施工时在基坑开挖坡面，用人工成孔或机械成孔，孔内放锚杆并注入水泥浆，在坡面安装
4、钢筋网，喷射强度等级为 C25的混凝土，使土体、土钉锚杆及喷射混凝土面层结合，为深基坑土钉支护。其技术原理是利用岩土介质的自承能力，借助土钉与周围土体的摩擦力和粘聚力，将不稳定土体和深部稳定土层连在一起形成稳定的组合体，土钉端与钢筋网相互连接，之后喷射混凝土，土钉与土体形成复合体，提高了边坡整体稳定和承受坡顶超载能力，增强土体破坏延性，改变边坡突然坍方性质。有利于安全施工，由于该技术具有施工简便、灵活机动、适用性强、隔水防渗等优点，近年来我国的应用日益广泛，在建筑基础工程技术政策（19962010）中，被列为 积极开发的支护技术。 三、施工组织 健全施工组织机构是保证施工质量和进度的关键，工程

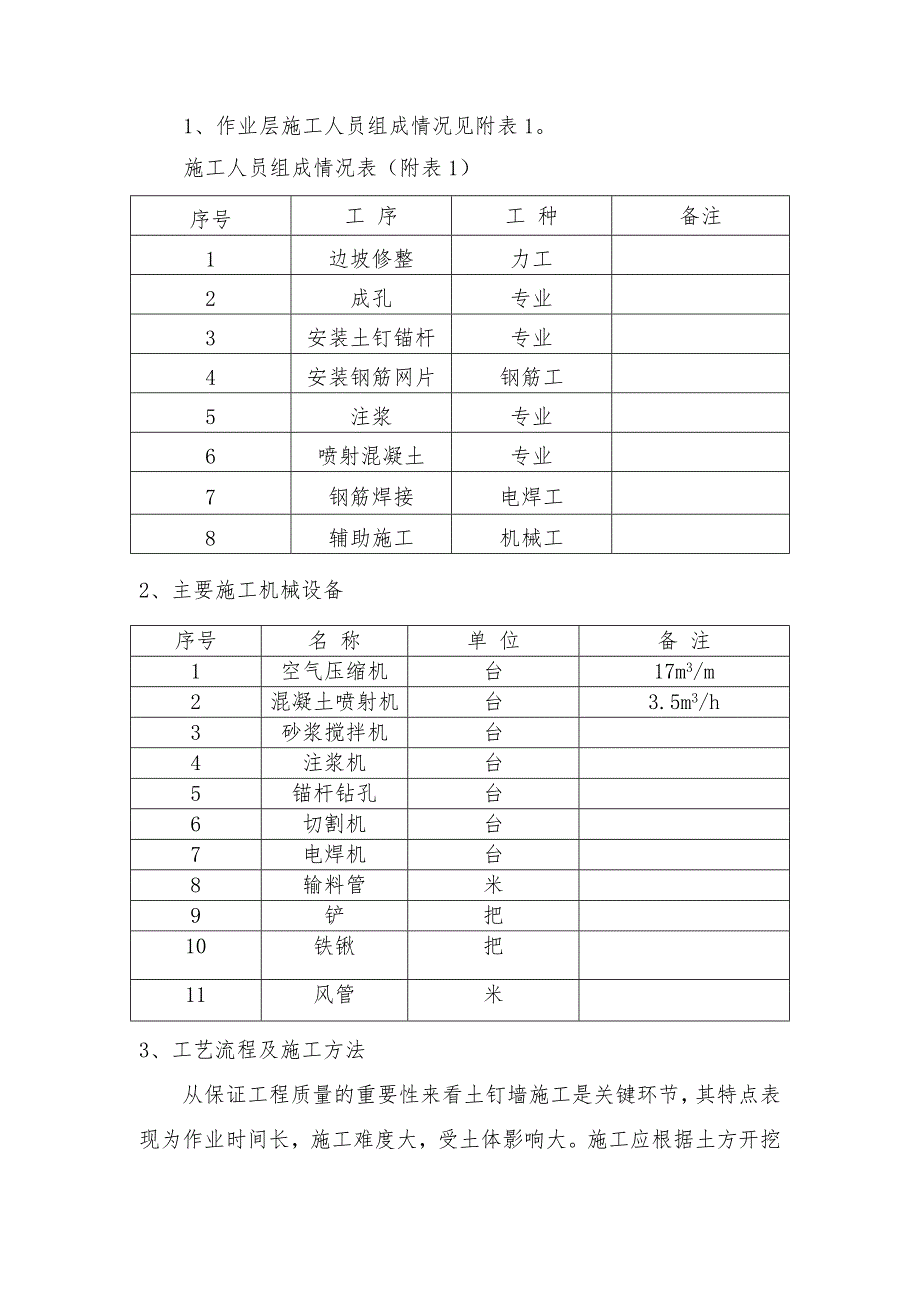

5、实行项目管理，管理人员应履行各自职责。 加强组织管理，根据工程需要实行例会制。施工班组由具有丰富施工经验的劳务队组成，劳动力合理调整，确保各阶段施工人员及时到位。 1、作业层施工人员组成情况见附表1。施工人员组成情况表（附表1） 序号工 序工 种备注1边坡修整力工2成孔专业3安装土钉锚杆专业4安装钢筋网片钢筋工5注浆专业6喷射混凝土专业7钢筋焊接电焊工8辅助施工机械工2、主要施工机械设备序号名 称单 位备 注1空气压缩机台17m3/m2混凝土喷射机台3.5m3/h3砂浆搅拌机台4注浆机台5锚杆钻孔台6切割机台7电焊机台8输料管米9铲把10铁锹把11风管米3、工艺流程及施工方法 从保证工程质量的
6、重要性来看土钉墙施工是关键环节，其特点表现为作业时间长，施工难度大，受土体影响大。施工应根据土方开挖情况、降水情况进行。开挖一步，支护一步，直至基坑底。施工前设置位移观测点，施工期间应连续观测，直至施工完毕。 （1）工艺流程 ： （2）主要技术参数： A、土钉孔径130mm，孔内注浆体强度等级M15； B、土钉垂直间距（自上而下分两排）由设计定。C、钻孔间距 D、土钉锚杆： HRB400级热轧带肋钢筋D28 、D16 、D18 、D20 ; E、土钉布置形式：三角形； F、网片钢筋： HPB2358, 间距200mm； G、喷射混凝土强度等级： C25； H、喷射混凝土厚度： 100mm；I、
7、坡顶混凝土：外延1.0m，作好护坡顶排水；G、构造加强筋为HRB335钢规格D20。土钉间连接方法-采用焊接。K、土钉锚固段注浆为M15。 基坑护壁施工简图 ： 所依据的规程或方法：建筑基坑支护技术规程JGJ 120-99（3）施工方法 ： A 、材料：矿渣硅酸盐32.5级水泥，5mm碎石，中砂， HPB335级8冷轧带肋钢筋。 B 、施工： 1、挖土应按土钉垂直间距挖土并修坡面。机械挖土时应预留0.1m，之后人工修整，根据边坡土质情况，可采取全面或分段挖土支护。 2、土钉定位成孔：按设计孔深，人工或机械成孔。 3、注浆：按配比制浆，注浆采用底部注浆法，注浆管应插入距孔底250500mm处，随
8、浆液的注入缓慢匀速拔出，为保证注浆饱满， 孔口宜设止浆塞或止浆袋。 （4）铺设钢筋网片：网片筋应顺直，按设计间距绑扎牢固。在每步工作面上的网片筋应预留与下一步工作面网筋搭接长度。钢筋网应与土钉连接牢固。埋设控制喷层混凝土厚度的标志。 （5）喷射混凝土：按配合比要求拌制混凝土干料。为使回弹率减少到最低限度，喷头与受喷面应保持垂直，喷头与作业面间距宜为0.61.0m。喷射顺序应自下而上，喷射时应控制用水量，使喷射面层无干斑或移流现象。 喷射混凝土终凝2h后，应喷水养护，养护时间根据气温确定，宜为37d 。 以此类推，下一步工作面重复16工序循环，直至支护到基坑底标高。 注：基础施工前应设置坡顶和坡
9、脚排水设施。 四、质量保证措施 （一）、技术准备 1、了解地质情况和地下管网、构筑物情况，认真编制基坑支护的设计、施工方案，做好施工前的技术交底和安全交底。根据现场实际情况，对可能出现的突发情况采取有效措施防范，必要时现场商定调整技术参数应急施工。 2、提前计算施工用材料量，以便备料。 3、根据水泥浆和混凝土的强度及工艺要求，提前做好配合比的试配和优选。 4、严格按照基坑支护施工方案精心施工，技术人员跟班指导作业，确保每道工序符合要求。 5、严把钢材、水泥、砂、石等材料的质量关，原材料应具有合格证。 6、对每个施工环节严格把关，质检员必须对工作认真、及时到位，对施工质量进行监督检查，检查合格后
10、方可进行下道工序施工。 7、设专人对坡顶水平位移、坡顶沉降观测点进行测量，每天将测量结果反馈给责任工程师以指导施工。 八、安全生产、文明施工的技术组织措施 该支护工程具有离周边建筑物近、地质条件复杂、交叉作业、工期紧等特点，安全工作十分重要，严禁施工中在坡顶堆放材料及重物以免造成未成形的坡体滑移，各级管理人员应引起高度重视。 1、施工现场必须认真贯彻“安全第一，预防为主”的方针，坚持“管生产，必须管安全”的原则。建立安全管理生产责任制。 2、建立并认真执行安全交底制度，班前安全活动制度。 3、进入施工现场施工人员必须戴好安全帽，现场临时搭设的脚手架，支撑杆必须稳固。 4、土方坍落和滑坡是本工程
11、最容易发生的安全隐患。在危险处设置醒目警示标志。施工过程中设专人对边坡进行监测。 5、施工前应提前做好防雨准备工作，遇雨天应停止施工，对施工用材料、机具及坡面进行覆盖防护，雨后复工须认真检查边坡情况。决定是否有必要采取措施，之后才能施工。 6、施工现场要做到及时清理，保持场容整洁，道路畅通。 7、施工期间严格遵守安全用电操作规程。 8、认真贯彻执行国家有关安全生产和文明施工的规定，确保支护施工的顺利进行。 九、施工中注意的问题 1、土方开挖、支护施工应分段进行，土方开挖后应尽量减少基坑边坡暴露时间，遇雨天应大面积覆盖，同时在坡脚堆载以防止滑坡。 2、成孔时遇砾石、砖块、管网或地下构筑物时，孔位及其下倾角可以调整，如遇到砾石层可改用钢管做锚杆。 3、护坡坡脚的处理：喷射混凝土面层伸入基坑底标高下至少0.2m，以形成护脚。 4、基坑支护完毕，甲方应及时进行后序施工，同时做好有序排水，防止水浸渗入坡脚底下。 十、应急措施 支护施工完成至基坑回填之前，如遇暴雨洪水等，甲方必须将施工人员设备撤离现场，支护坡面上需覆盖蓬布以免造成塌方，同时增加监测次数，并做好相应的措施（如临时回填或在坡脚增加堆载）防止滑坡。如遇重物垂落，需要修复的地方，重新喷射砼或抹水泥砂浆，防止雨水灌入，造成不必要的损失。
