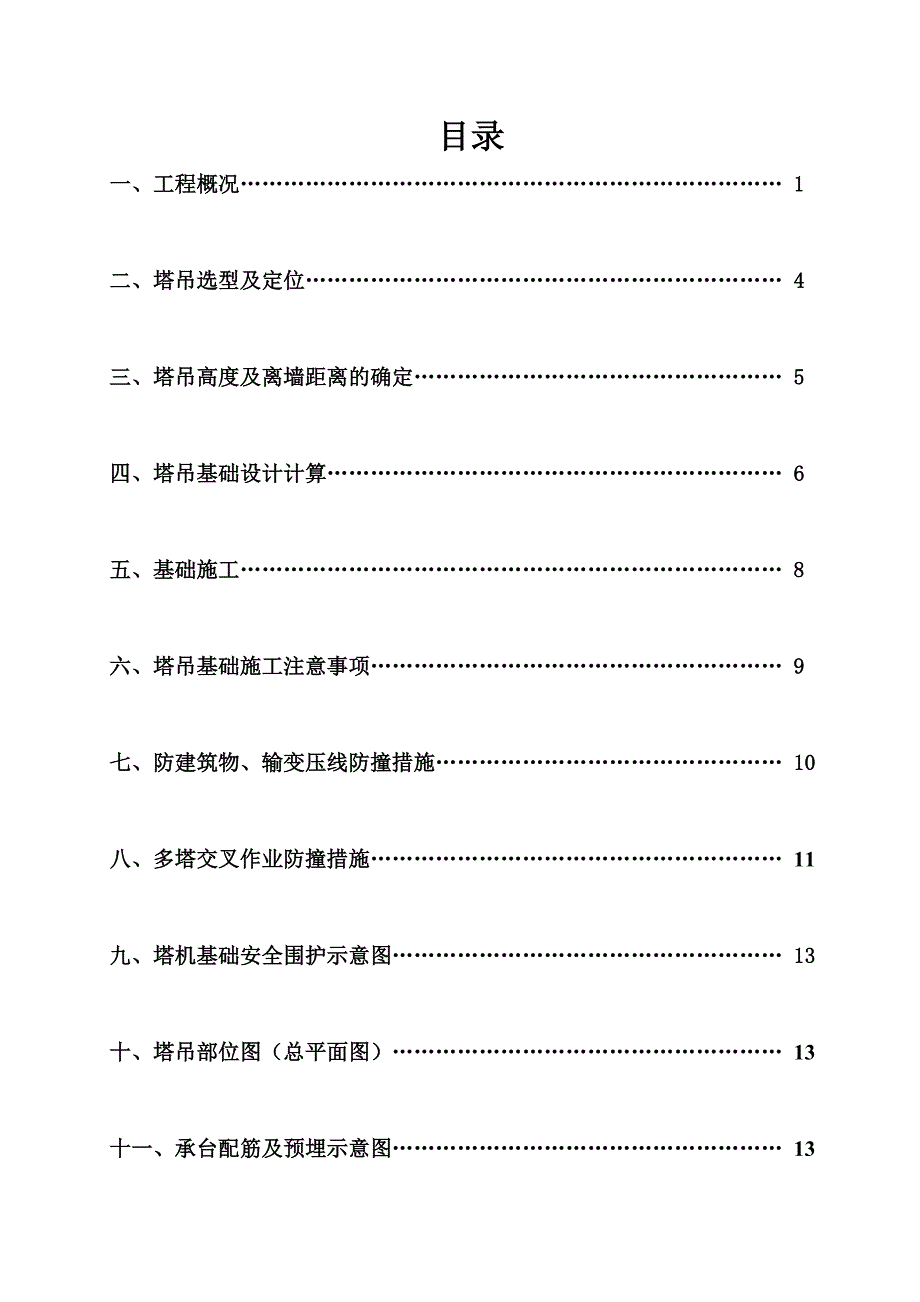

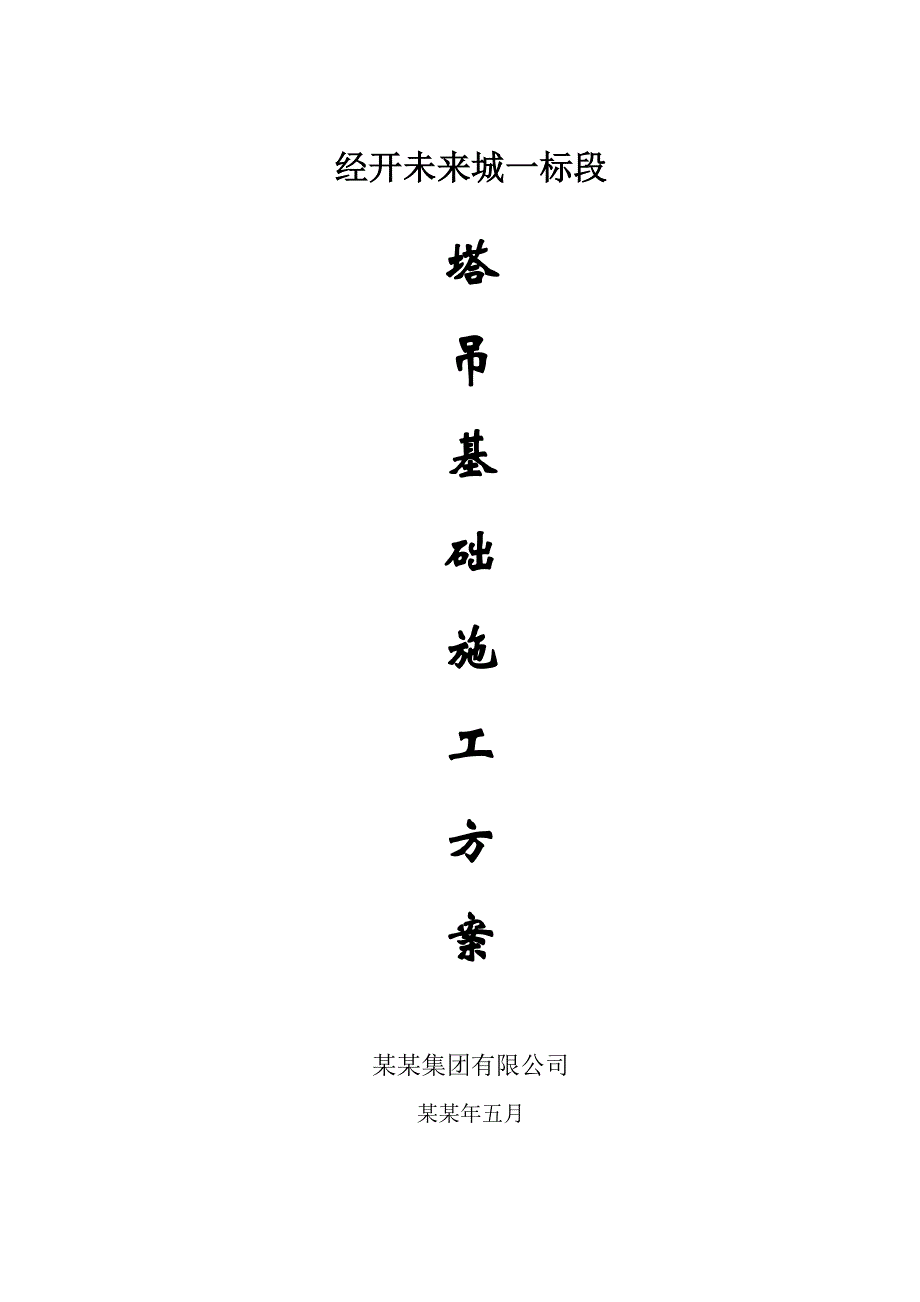

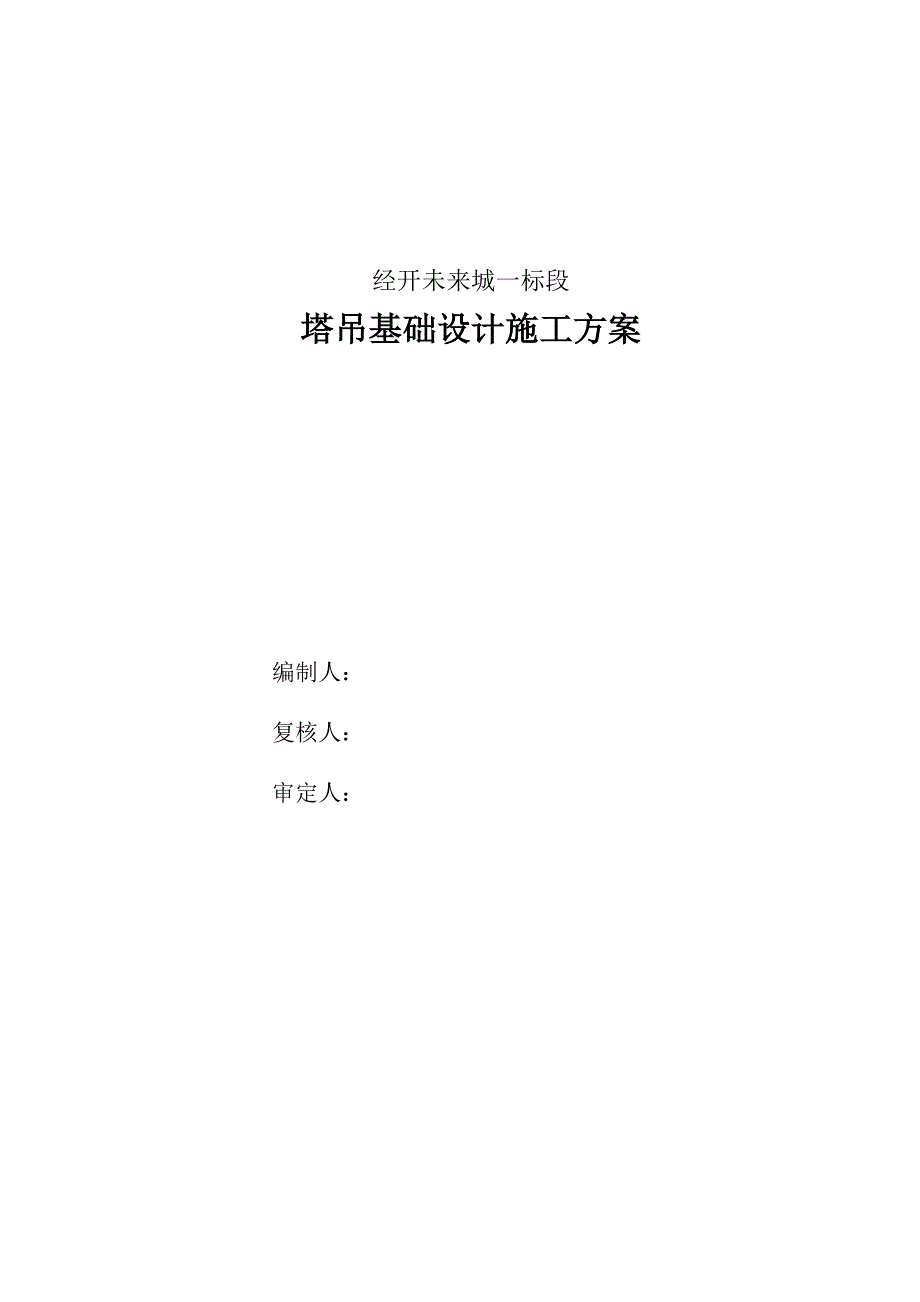

1、经开未来城一标段塔吊基础施工方案某某集团有限公司某某年五月经开未来城一标段塔吊基础设计施工方案编制人：复核人：审定人：目录一、工程概况 1二、塔吊选型及定位 4三、塔吊高度及离墙距离的确定 5四、塔吊基础设计计算 6五、基础施工 8六、塔吊基础施工注意事项 9七、防建筑物、输变压线防撞措施 10八、多塔交叉作业防撞措施 11九、塔机基础安全围护示意图 13十、塔吊部位图（总平面图） 13十一、承台配筋及预埋示意图 13经开未来城一标段QTZ63（5610）型塔吊基础设计施工方案一、 工程概况武汉经开未来城一标段工程位于武汉市经济技术开发区新华村，升官渡车站旁，龙阳大道与芳草一路交汇处19C2地
2、块。交通方便，施工场地狭窄、外界干扰少。施工用水用电已接通至施工现场，场内道路已通至施工现场。（一）、场内土质：杂土回填，必须加强处理后才能达到大面积场地硬化，就能满足施工生产用地，才能满足文明施工要求“三通一平”。目前，基坑底部均为粘土层，承载力=fak=380kPa。塔吊基础只需200kPa能满足承载力的要求。（二）、“经开未来城”主体工程项目由地上3栋1927层办公楼（含商业及物业配套）、1栋地上2层集中商业和2层地下室组成，总建筑面积：.52。其中，A座地上27层，12层为商网，2层以上为办公，建筑面积：30279.22，建筑高度：87.40m，0.000标高相当于绝对标高22.80m
3、。D座地上2层，建筑面积：12530.92，建筑高度：11.10m，0.000标高相当于绝对标高22.80m。地下室为2层，部分区域为人防地下室，建筑面积：40299.28，停车位数量：932个。施工工程概况表序号项 目内 容1工程名称武汉市中南汽车配件配套有限责任公司经开未来城2工程地址武汉市经济技术开发区新华村、19C2地块。3建设单位武汉市中南汽车配件配套有限责任公司4设计单位香港华艺设计顾问（深圳）有限公司5施工范围地基与基础、建筑、结构、外装、内装、给排水、消防、强电安装、弱电安装、暖通、室外道路等6基本情况计划工期承包方式质量目标580天包工包料争创优良7工程概况建筑规模工程规模.
4、52 m2A栋面积30279.22m2D栋面积12530.92m2结构类型主体采用框架结构体系；地下室采用框剪结构体系基础形式钻孔灌注桩基础二、 塔吊选型及定位 根据本工程的特性、地质勘查报告、工程设计图以及现场的实际情况，考虑建筑物高度、施工面积、塔吊工作半径、起重量、附着数量、起吊频率等要求，武汉经开未来城一标段工程初期选用三台QTZ63（TC5510）型塔吊，塔吊工作半径=56M，端部起重量1.0吨，能完全满足施工需要。但由于前期施工的支护桩，东北角桩己倒塌；东南方向支护桩及护坡目前位移还未稳定。所以，塔吊基础决不能承载在支护桩及护坡上。为此，改选用二台QTZ63型塔式起重机，D栋安装在
5、D-7D-8/D-J轴从D-8向D-7方向反量200mm；是塔吊基础承台边线，再量5000mm是另一边线，离D-7轴3200mm；D-J轴是塔吊承台另一方向上的中心线，即D-J轴两边各2500mm的中心定位，承台高1.45m，承台浇C35钢筋砼，承台底部浇C15砼垫层100mm厚、四周边各加宽100mm，塔吊承台面标高：12.100m，承台垫层面标高10.65m（绝对标高）。A栋安装在A-5A-6/A-DA-E轴间，从A-5向A-6轴方向量1150mm定承台边线，再量5000mm为另一边线，离A-6轴1850mm；再从A-D轴向A-E轴方向量1000mm定承台边线，再量5000mm为另一边线，
6、离A-E轴2000mm；承台高1.45m，承台浇C35钢筋砼，承台底部浇C15砼垫层100mm厚、四周边各加宽100mm，塔吊承台面标高：11.5m、塔吊垫层面标高：10.05m（绝对标高）。QTZ63型塔吊在自立高度状态下，所承受的风载荷等水平载荷，以及各种弯矩、扭矩对基础产生载荷最大；安装附墙装置以后，各种水平载荷、弯矩、扭矩等到主要由附墙装置承担。所以，塔吊上升到最大高度以后，对基础传递的荷载与自立高度相比，仅多了标准节的重量，而所传递的风负荷很小。 依据香港华艺设计顾问（深圳）有限公司提供的本工程桩基平面图、承台平面图以及结合考虑上部建筑、结构设计图纸，QTZ63型塔吊基础定位。塔吊布
7、置在D栋建筑物北侧剪力墙内；A栋建筑物裙楼内、附墙装置安装在塔楼上。见附图（塔吊基础定位图）。塔吊的基础采用钢筋砼承台基础，A栋按地勘报告17-17 剖面47/22.20垫层底标高：9.95m为粘土，承载力=fak=380KPa，绝对标高，塔吊承载力为0.2MPa，所以0.38MPa0.2MPa完全能满足塔基承载力要求。D栋按地勘报告9-9剖面24/22.52垫层底标高：10.55m为粘土，承载力=fak=380KPa，绝对标高，塔吊承载力为0.2MPa，所以0.38MPa0.2MPa完全能满足塔基承载力要求。承台为钢筋砼结构，尺寸：边长=5.0米，厚=1.45米。 TC5510塔式起重机安装
8、使用说明书显示，该塔机主要技术指标如下： M作用在基础上的弯矩，M=1590KNm.Fv作用在基础上的垂直载荷（塔机重量），Fv=469KN.Fh作用在基础上的水平载荷（剪切应力，由风载荷产生），Fh=95KN.Fg塔吊基础混凝土的重量，810KN（551.3524）h塔吊基础承台的厚度，1.45米b塔吊基础承台的宽度，5米.e偏心距（计算公式见抗倾翻稳定性验算），既地面反力的合力至塔吊基础中心的距离，米。l地面反力的合力至塔吊基础边缘的距离,l=b/2-e,米。三、 塔吊高度与离墙距离的确定 由于塔吊A#所处位置在地下室深基坑底板下，粘土，绝对标高9.95m上，fak=380kPa：机座面标
9、高为-11.3m，则塔吊基础承台高为1.45 m。 建筑物最高屋面标高为93.00 米，两塔吊起重臂间的垂直距离不少于5米。塔吊A#：11.3 + 93 +12.5（吊钩至梯间屋面高度），并结合考虑该型号塔吊标准节尺寸，取塔吊高度（既吊钩至塔吊基础面）= 116.8米（相对标高：105.5m），计标准节39节，实际高度117米。附着设置不少于4道，分别设置在32.77米、53.77米、71.27米、92.27、米处。由于塔吊安装在主楼内侧，塔身边线最小离墙距离为1.5米。由于塔吊D#所处位置在地下室深基坑底板下，粘土，绝对标高10.55m上，fak=380kPa：机座面标高为-10.7m，塔吊
10、D#取塔吊高度（既吊钩至塔吊基础面）= 42.0米，计标准节14节，实际高：10.7+16.5+12.5=39.7m（相对标高）。塔身架穿透地下室底板、二层地下室楼板、二层商业楼板出屋面18.25m即为相对标高29m。四、 塔吊基础设计计算 依据塔式起重机设计规范（GB/T13752-92）的规定，固定式塔式起重机使用的混凝土基础设计应满足抗倾翻稳定性条件和强度条件。 塔吊在自立高度状态下，所承受的风载等到水平载荷，以及各种弯矩、扭矩对基础产生的载荷最大；塔吊的危险工况为非工作状态，故塔吊基础所承受的载荷分析，以该型号塔吊的自立高度（吊钩高度39m）为标准，在非工作状态下进行验算，如下图所示。
11、1,塔吊基础的抗倾翻稳定性验算e=(M+Fhh)/(Fv+Fg)=(1590+951.35)/(469+642)=1.55mb/3=4.45/3=1.48m（1）承台设计 初步确定承台的高度H=1.35m,承台的有效高度h0=1250，承台的构造尺寸如下图所示：承台冲切验算 由于各桩都在柱对对承台的冲切破坏锥体范围以内（如上图所示），故可不作柱对承台的冲切破坏验算； 角桩冲切破坏体的侧面与桩截面相交，故不可能发生冲切破坏。承台抗剪强度验算承台抗剪时的截面面积：A=5.01.35=6.75抗剪截面上混凝土的抗剪强度：0.07fcA=0.0717.51026.75=8268.75KN该截面上的剪切
12、力： V=2Qmax=2703.6=1406.12 KN0.07fcA=8268.75 KN 故承台抗剪强度满足要求。Qmin=147.56 KN0，需考虑塔吊基础承台与桩连接的抗拔。桩纵筋1016，则fyAS=310201.110=623.41 KNQmin在，故满足抗拔要求。承台弯矩与配筋计算My=QiXi=2703.061.425=2003.72KNm级钢筋抗拉强度设计值fy=310N/2，承台有效高度ho=1350-100=1250则纵向钢筋面积为： AS=KMy/0.9fyh0=1.4(2003.72106)/(0.93101250)=8043.612按塔机厂家提供的基础配图3120
13、160（级钢筋），可满足要求，承台施工见附图。五、基础施工塔吊基础施工程序工程桩基 土方开挖 塔吊基础垫层 基础模板支设 塔吊基础混凝土 塔吊基础混凝土养护。 塔吊基础承台土方在工程桩施工完成后进行，采用机械挖土，土方挖至垫层顶标高上100，采用人工清理土方，并及时进行垫层的砼浇注，防止雨水浸泡。 在承台垫层施工后，采用240厚砖胎模M5水泥浆砌筑，四周用素土夯实。 钢筋绑扎完后,塔吊安装人员固定预埋机座或螺杆,在基础浇注施工过程中,安装人员随时检查其定位情况. 承台基础砼采用C35商品砼,使用机械进行振捣,确保砼的密实,砼施工完成后应及时进行养护,砼达到规定强度后,才能进行其上部的塔吊安装工
14、作.六、塔吊基础施工注意事项1,开挖塔吊基础基坑,不得超挖，如果超挖直接用垫层砼填筑。2,浇筑塔吊基础垫层,混凝土强度等级为C15,厚度为100.3,在垫层上弹线,支设塔吊基础侧模.4,绑扎塔吊基础钢筋,做好过程控制、施工记录及质量验收.施工中将预埋件节点焊好,各方向位置偏差不得大于1.5,浇筑混凝土时,随时注意塔吊预埋节的水平度.混凝土不能沿一个方向浇筑,以免挤偏塔吊预埋件.6,对塔吊基础混凝土进行养护,当混凝土强度达到70%时,经验收合格后方能安装塔机. 七、防建筑物、输变压线防撞措施由于现场施工环境影响，导致正常运转受阻。特制定如下措施：1.使用措施（1）针对塔机与建筑物交叉作业时采用机械限位，并用电路限位提前预警；（2）加强对塔吊的管理，每天进行常规检查，每月进行定期检查并做好相应的记录。 （3）禁止用塔机运载人员，禁止斜拉或拖拉地面载荷；
