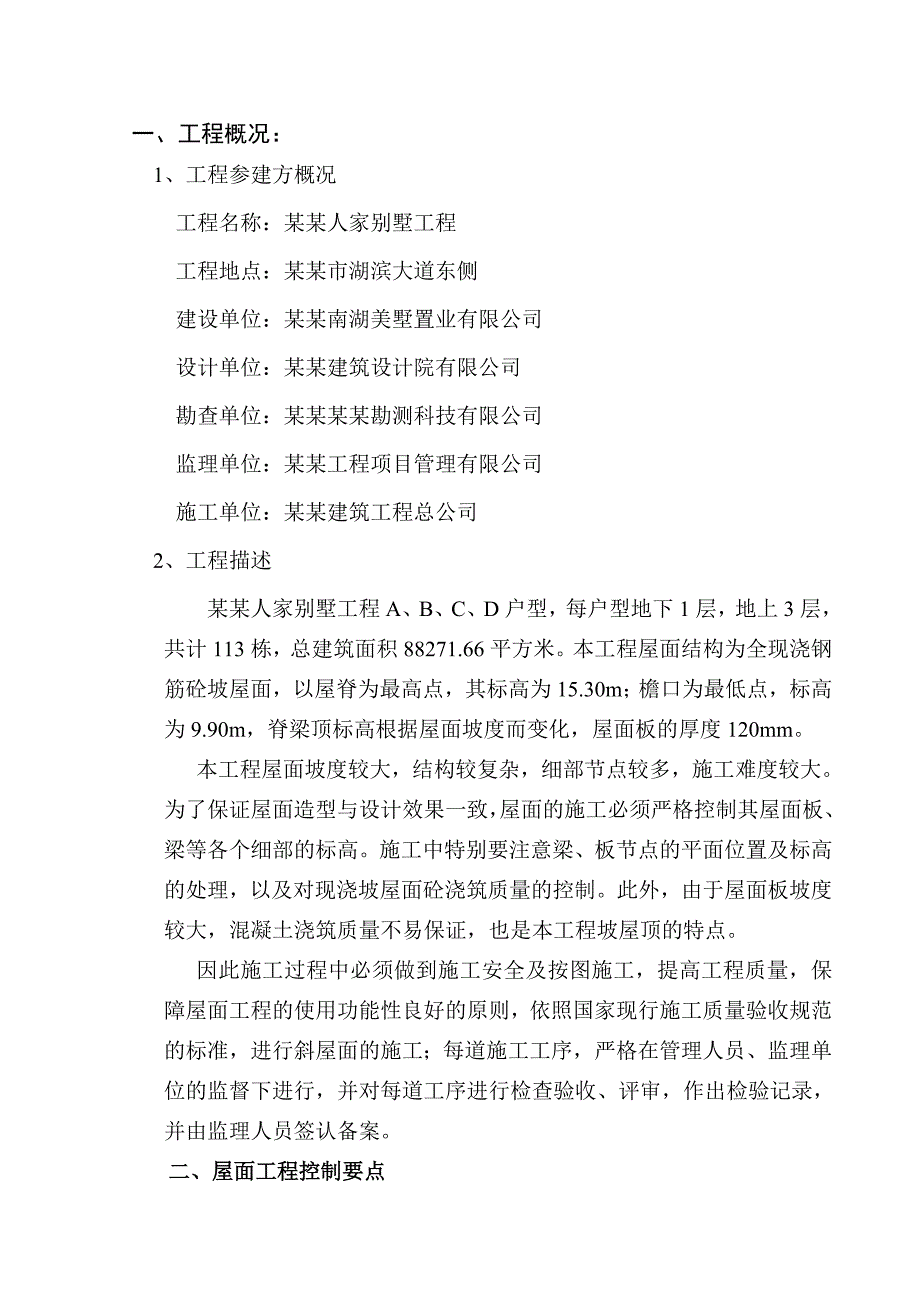

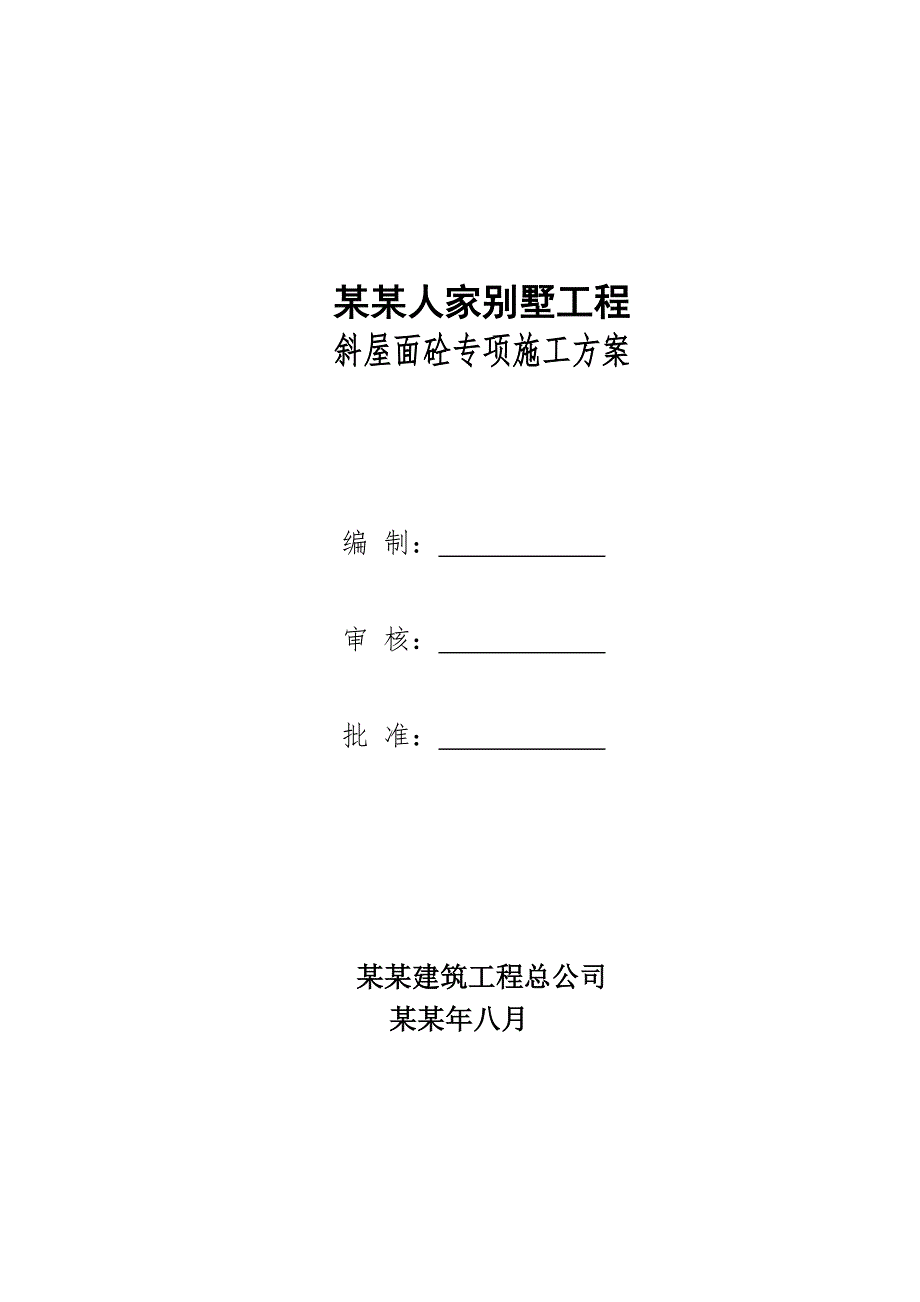

1、某某人家别墅工程斜屋面砼专项施工方案编 制： 审 核： 批 准： 某某建筑工程总公司某某年八月目 录一、 工程概况二、 屋面工程控制要点三、 混凝土工程四、 质量保证措施五、 安全施工措施一、工程概况：1、工程参建方概况工程名称：某某人家别墅工程工程地点：某某市湖滨大道东侧建设单位：某某南湖美墅置业有限公司设计单位：某某建筑设计院有限公司勘查单位：某某某某勘测科技有限公司监理单位：某某工程项目管理有限公司施工单位：某某建筑工程总公司2、工程描述某某人家别墅工程A、B、C、D户型，每户型地下1层，地上3层，共计113栋，总建筑面积88271.66平方米。本工程屋面结构为全现浇钢筋砼坡屋面，以屋脊
2、为最高点，其标高为15.30m；檐口为最低点，标高为9.90m，脊梁顶标高根据屋面坡度而变化，屋面板的厚度120mm。本工程屋面坡度较大，结构较复杂，细部节点较多，施工难度较大。为了保证屋面造型与设计效果一致，屋面的施工必须严格控制其屋面板、梁等各个细部的标高。施工中特别要注意梁、板节点的平面位置及标高的处理，以及对现浇坡屋面砼浇筑质量的控制。此外，由于屋面板坡度较大，混凝土浇筑质量不易保证，也是本工程坡屋顶的特点。因此施工过程中必须做到施工安全及按图施工，提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工；每道施工工序，严格在管理人员、监理
3、单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案。二、屋面工程控制要点1、 由于屋面坡度较大而且转折较多，在施工过程中对屋脊梁、檐口、老虎窗、汇（分）水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位必须精确。 2、 坡屋面模板支撑体系的稳固性必须加以控制。3、 屋面混凝土浇筑方法和浇筑顺序，必需保证屋面板内部密实，表面平整。 4、加强屋面工程安全管理工作。三、混凝土工程 本屋面工程结构砼的施工重点在于对砼的坍落度、砼的浇捣方法、平整度控制。根据本工程实际情况和特点，砼的配制严格按照配合比要求进行，并严
4、格控制砼的水灰比、和易性及坍落度。1、混凝土坍落度选择本工程采用商品混凝土，由于屋面坡度较大，混凝土坍落度不宜过小，也不宜过大。塌落度偏大，混凝土不易成型，稍一振捣即发生流淌，无法控制浇筑厚度；塌落度偏小，虽然易于成型，混凝土铺设困难，振捣不能充分密实，容易造成蜂窝、麻面，造成质量缺陷。因此本工程混凝土采用低流动性混凝土，具有一定塑性，易于成型。本工程采用商品混凝土。由于受浇筑时间长、混凝土运输车卸料困难等因素限制，混凝土坍落度不能过小，控制在70mm左右，混凝土坍落度的允许偏差值要控制在20mm 范围之内。2、原材料管理（1）、混凝土质量管理控制本工程混凝土为商品混凝土，混凝土施工时由施工单
5、位安排专人至商品砼厂家，监督混凝土的配合比，检查混凝土生产厂家的各种计量器具是否均经计量部门鉴定,现在是否在鉴定有效使用期内，严格要求商品混凝土厂家在原材料的计量、搅拌时间上严格按规范标准进行控制。（2）、水泥：本工程混凝土所用水泥为52.5普通硅酸盐水泥，C30及以下砼采用52.5普通硅酸盐水泥。（3）、粗、细骨料：本工程混凝土粗骨料采用碎石，粒径为5-31.5mm；细骨料采用中砂（河砂）。检查内容：选用的石子种类、粒径、质量等；砂子的种类、颜色、细度模数；该批砂、石是否有进场试验报告，进场日期与实验报告上注明的日期是否相符合，试验结果是否合格；本台班砂石的含水率是否测定等。防水混凝土用砂的
6、含泥量应小于3.0，泥块含量小于1.0。（4）、混合掺料为了降低砼的水化热、改善砼的和易性，防止砼开裂等要求，本工程坡屋面砼均掺加II级粉煤灰，掺量应通过试验确定。质量应符合国家现行标准的规定。3、混凝土浇筑前准备工作（1）、技术准备1)浇筑砼前应对施工人员进行方案和技术交底，使整个浇筑过程有组织、有分工连续有序的进行。2)进行上一道工序进行验收，包括钢筋工程、模板工程、水电预埋及其他相关分项工程等，报监理工程师签字认可后，办理隐蔽验收记录，再进行本道工序的施工。3)砼浇筑前24h应及时通知砼搅拌站，并填写预拌商品砼供应委托单，注明混凝土强度等级、坍落度要求、浇筑时间、浇筑部位、浇筑数量、浇筑
7、方式及其他技术要求，同时应写清楚其他特殊要求。4)提前了解天气情况，听天气预报或拔打气象台电话。5)各种施工机具落实到位，对各种机具进行检查，避免施工中出现机器故障，造成不必要的停工。（2）、混凝土标高及尺寸控制本工程屋面造型复杂，转角众多，标高落差大，因此控制屋面标高、混凝土厚度、阴阳角起讫点是保证屋面造型的关键。根据计算好的各节点标高、定位尺寸，在相应部位采用300mm长的短钢筋头焊制小立杆，并在上面使用红油漆或胶布做好标记。钢筋头与梁钢筋点焊，混凝土布料、找平后，在收光之前拆除钢筋头，并封堵留下的小孔。注意钢筋头不应焊得太死，以免拆除不下来。根据实际情况，需在檐口、屋脊梁、阴阳角、分（汇
8、）水线等部位设立控制标记。同时使用专用的混凝土厚度控制插扦，检查混凝土实际厚度。厚度控制插扦采用10圆钢焊制成“”字形，插扦上部是手提圆环，便于抓握；下部是十字形，横向小短筋距插扦尖端的距离恰好是混凝土的板厚度。使用时将插扦插入混凝土板，混凝土表面刚好与小横筋平，则说明板厚恰好达到设计厚度，如果小横筋高于或低于混凝土表面，则说明板厚过薄或过厚，使用十分方便。（3）、机械用具、人员及材料准备1）准备好混凝土试模、坍落度桶，按规定检查混凝土坍落度，并做好记录。2）保证混凝土连续浇筑，不留施工缝。合理组织混凝土浇筑时间，避开上下班车流高峰时间，防止混凝土运输时间过长；及时了解当天交通路况信息。3）混
9、凝土浇筑人员按两班制进行组织，保证混凝土连续浇筑不间断。4）保证施工用电连续供电。除现场一台200KW发电机正常供电以外，另外配备一台20KW发电机备用，防止发电机故障引起质量和安全事故。5）搭好临时跳板，跳板支在预先制作好的钢筋支架上，不得直接铺放在钢筋网片上。跳板应具有一定的宽度，待混凝土浇到一定的位置，随浇随撤掉钢筋支架。4、混凝土运输由于浇筑时间长，因此每车混凝土不能装得太满，防止混凝土在泵车内初凝。混凝土坍落度小，混凝土采用泵送进行水平、垂直运输。混凝土运输车到达施工现场后，将混凝土泵送至施工操作面上进行浇筑。当相邻车次间隔时间超过正常间隔时间时，应取该罐车混凝土作坍落度实验。混凝土
10、从罐车输出时，不得任意加水，施工人员应服从现场管理人员的指挥。5、混凝土浇筑顺序本工程采用柱、梁、板一次性浇筑，混凝土使用泵送混凝土。在开始浇筑混凝土时以屋脊线为对称轴先两边对称浇筑柱混凝土（即一根柱子混凝土浇捣一半后移到对称另一根，交替分段连续施工直到柱浇筑完），每2至3跨柱混凝土浇筑完毕后再浇筑此部位的斜屋面的梁板混凝土（2至3跨柱梁板混凝土浇筑时间应控制在混凝土初凝之前完成）。柱的混凝土浇筑：柱浇筑前底部应先填以510cm厚砂浆（与混凝土配合比相同减石子），柱混凝土应分层振捣，使用插入式振捣器时每层厚度不大于50cm，振捣棒不得触动钢筋和预埋件，除上面振捣外，下面要有人随时敲打模板。柱高
11、超过3m时，应采取措施（如用串桶）或在模板侧面开门子洞安装斜溜槽分段浇筑。使用插入式振捣器应快插慢拔，不得遗漏，做到均匀振实。振捣上一层时应插入下层5cm，以消除两层间的接缝。坡屋面梁、板混凝土浇筑：混凝土浇筑由下至上、由外围到中心，环形交圈推进。屋面砼的浇筑沿屋面以屋脊为分界线，四周同时进行。人员安排两组作业，两组作业人员同时施工，每组15人，实行两班倒，连续施工。第一步首先浇筑围边檐口部位混凝土，按顺时针方向环形交圈施工。檐口浇筑完毕后，从屋脊外环线的屋面板起坡处，以宽为1m的环线按顺时针进行砼浇筑，并在最初浇筑的砼初凝前进行交圈，然后再次按宽为1m的环线路线进行第二圈的浇筑，依次逐渐向屋
12、脊慢慢靠近，最后完成合拢，完成整个屋面砼的浇筑施工。因屋面的坡度较大，操作人员无法在斜屋面上站稳，为了保证操作人员的安全，在屋面板上搭设操作1.5*1.5米平台，混凝土浇筑完成后，拆除操作平台，抽出埋在混凝土里的钢管，并用混凝土填补。 6、混凝土振捣方法为了充分保证砼的浇筑质量，在砼浇筑前，配置好插入式振捣器4台（备用2台）；屋面砼养护、保温等材料准备齐全。 由于本工程采用低流动性混凝土，混凝土坍落度控制在69cm，混凝土振捣具有一定难度，即要保证混凝土密实，又要防止在振捣过种中混凝土沿浇筑面向下滑动流淌。为此，主要采取两点措施保证混凝土浇筑质量：控制布料混凝土布料按梯田式环形布料，沿坡度方向
13、每次布料宽度11.5m左右，目的是减小混凝土自身重力,防止流淌。砼布料时控制布料高度和布料速度、布料厚度，保证料斗与操作面300500mm，缓慢均匀下料，防止下料过快，发生流淌。布料厚度略薄于板厚（露出上层筋），目的是利用混凝土浇筑会产生下淌、积聚的特点，使混凝土在振捣后达到设计板厚。为了保证混凝土不易往下流动，沿屋脊平行方向每2000mm设一道钢丝网片。混凝土浇筑时，应每车检查混凝土的塌落度，塌落度大于10 cm时要求把该车混凝土清退，严禁使用。混凝土振捣由于屋面坡度较大，平板振动器已经无法发挥功效，因此混凝土使用振捣棒进行振捣。板浇筑采用点振法施工，点振法就是用振动棒垂直于模板面对屋面砼进
14、行振捣的一种施工方法。主要优点：一是振动面积小，能一步振动到位，可提高砼的密实性；二是振捣所需的时间短，每点振动时间约10秒左右，减少了砼流失。必须控制好混凝土振捣时机和振动时间，宜在布料后隔一段时间,使用混凝土获得初步沉实,再进行振捣。振捣屋面梁应“快插慢拔”，保证振捣密实。屋面斜板厚度较薄，振捣宜“密布、浅插、快速移动”，即振捣时插入深度不宜过大，约为1/2板厚左右，振点须紧密，约200300mm左右，并适当加快振捣速度。这样一方面可保证楼板振捣密实，另一方面又防止混凝土沿坡度方向产生过大的滑动流淌。振捣时掌握程度以混凝土表面泛出水泥浆为宜，并注意观察混凝土下滑流淌情况，以流淌的混凝土盖住
15、了板面筋上层筋为宜。浇筑砼过程中，坡屋面工程属于重点部位应安排专职人员经常观察模板、支撑、钢筋等的情况， 当发现有变形时、移动时，应及时采取相应的措施处理。要严格按照标高多方向、多点拉线控制砼面板厚，保证砼浇筑质量。混凝土压实收光对坡屋面的混凝土浇筑因其密实度不易控制，所以其收面工序非常重要。混凝土振实后，根据焊好的标高控制标记，拉线找平，用2米长铝合金尺将多余的混凝土刮平，不足的地方局部补足，并配合使用板厚控制插扦检查混凝土厚度，经检查没有误差后，在表面撒一层同配比的无石子水泥砂浆（不得使用纯水泥，防止表面形成薄壳），使用木抹子（或塑料抹子）反复用力揉搓提浆，目的是提高混凝土密实度，并在表面形成一层约5mm10mm的水泥浆层，封闭表面裂缝、毛细孔和沁水通道，进一步提高混凝土表面抗渗能力。木抹子提浆不应少于2遍，并控制好时机。第一次提浆是在铝合金刮尺刮平混凝土后，初凝开始时，目的是将表面的石子挤陷入板厚内部，使表面形成一层素水泥砂浆层，便于压实收光；第二次是在混凝土终凝前，以指按压形成手印，但不陷入为原则，目的是提高混凝土表面密实度，封闭表面收缩裂缝、毛细孔。两次提浆结束后，立即使用铁抹子抹平压光。收面后要求混凝
