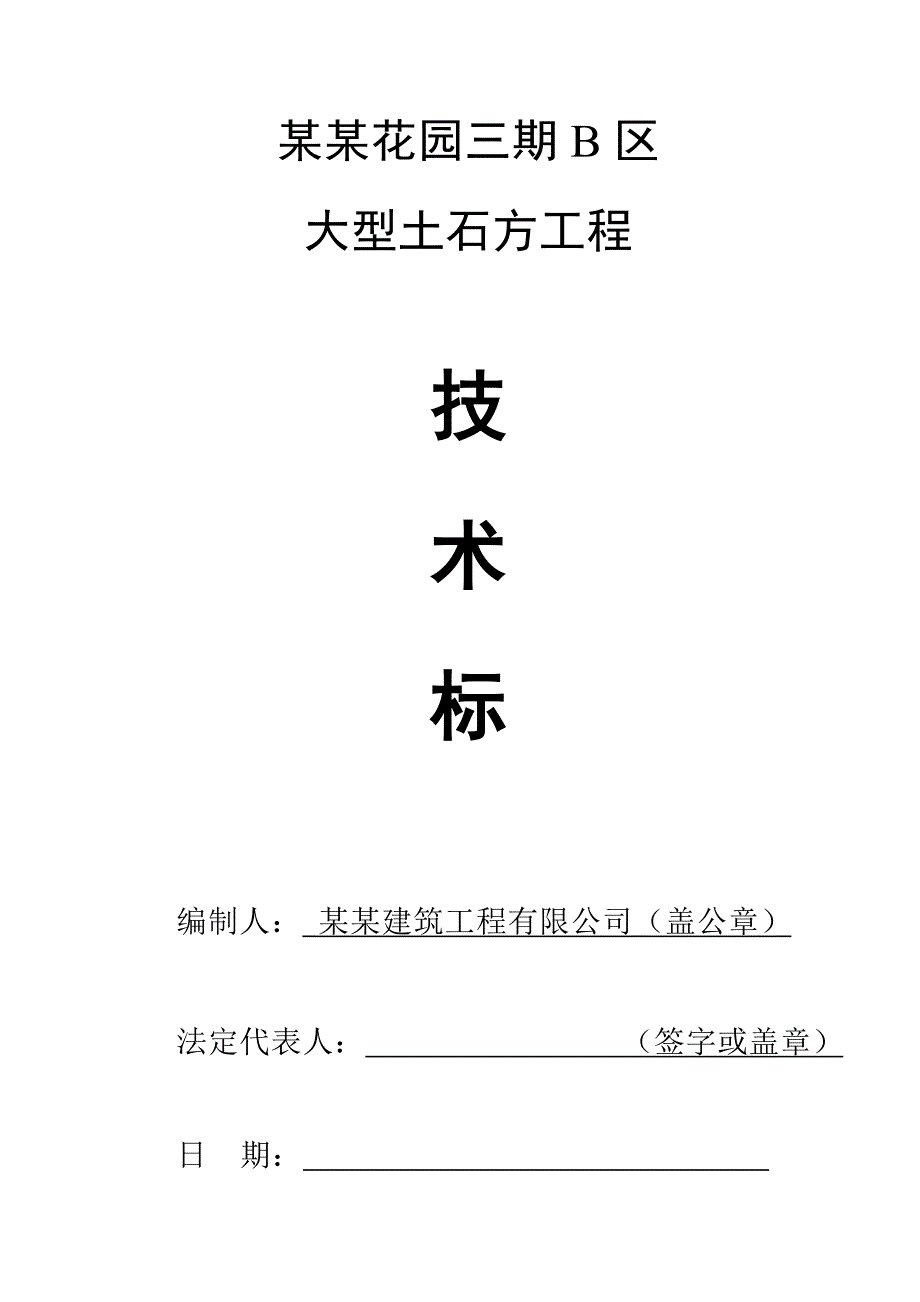

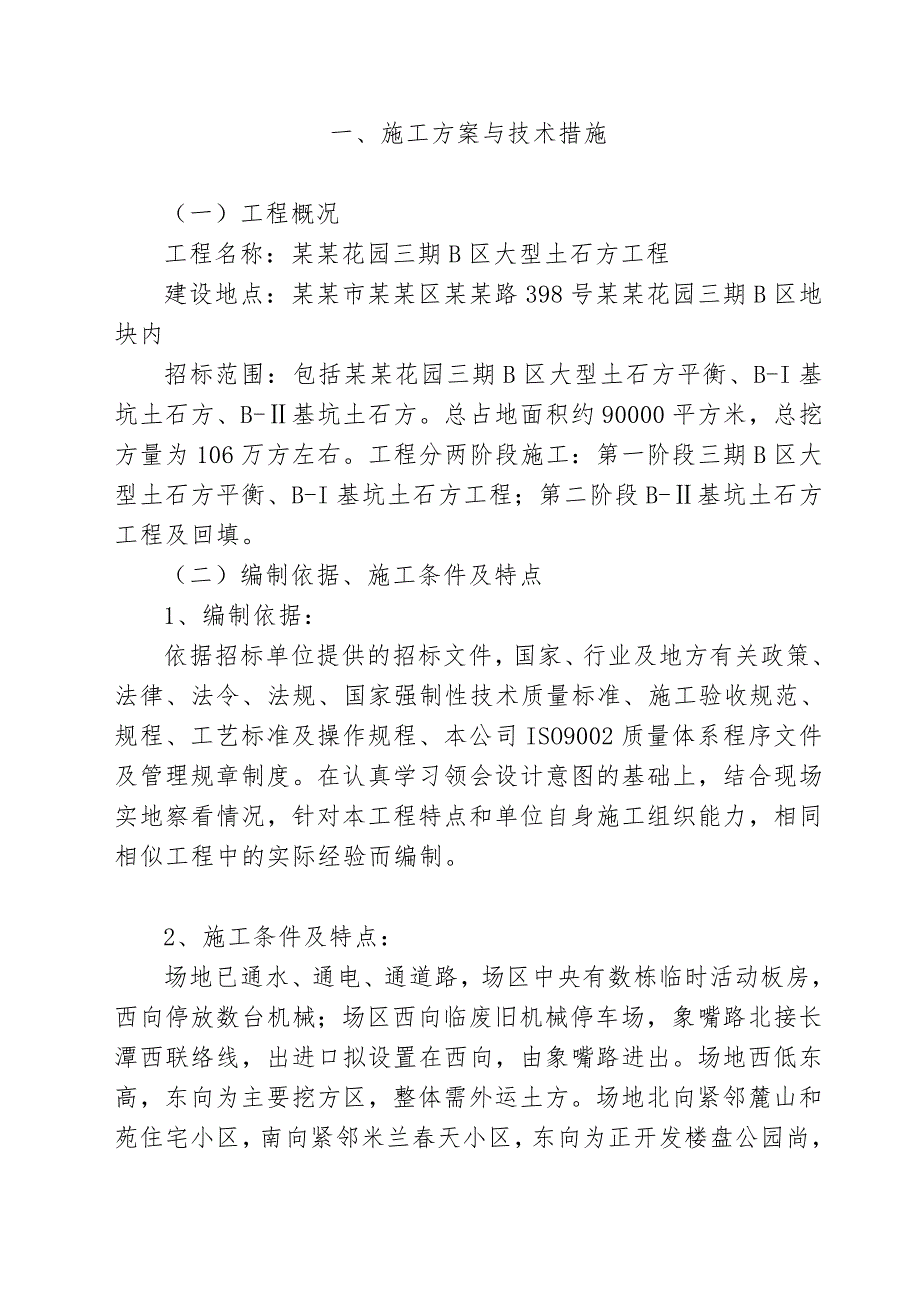

1、某某花园三期B区大型土石方工程技术标编制人： 某某建筑工程有限公司（盖公章）法定代表人： （签字或盖章）日 期： 一、施工方案与技术措施（一）工程概况工程名称：某某花园三期B区大型土石方工程建设地点：某某市某某区某某路398号某某花园三期B区地块内招标范围：包括某某花园三期B区大型土石方平衡、B-I基坑土石方、B-基坑土石方。总占地面积约90000平方米，总挖方量为106万方左右。工程分两阶段施工：第一阶段三期B区大型土石方平衡、B-I基坑土石方工程；第二阶段B-基坑土石方工程及回填。（二）编制依据、施工条件及特点1、编制依据：依据招标单位提供的招标文件，国家、行业及地方有关政策、法律、法令、
2、法规、国家强制性技术质量标准、施工验收规范、规程、工艺标准及操作规程、本公司ISO9002质量体系程序文件及管理规章制度。在认真学习领会设计意图的基础上，结合现场实地察看情况，针对本工程特点和单位自身施工组织能力，相同相似工程中的实际经验而编制。2、施工条件及特点：场地已通水、通电、通道路，场区中央有数栋临时活动板房，西向停放数台机械；场区西向临废旧机械停车场，象嘴路北接长潭西联络线，出进口拟设置在西向，由象嘴路进出。场地西低东高，东向为主要挖方区，整体需外运土方。场地北向紧邻麓山和苑住宅小区，南向紧邻米兰春天小区，东向为正开发楼盘公园尚，对施工噪音的控制应控制在标准范围内，拟增加机械配备缩短

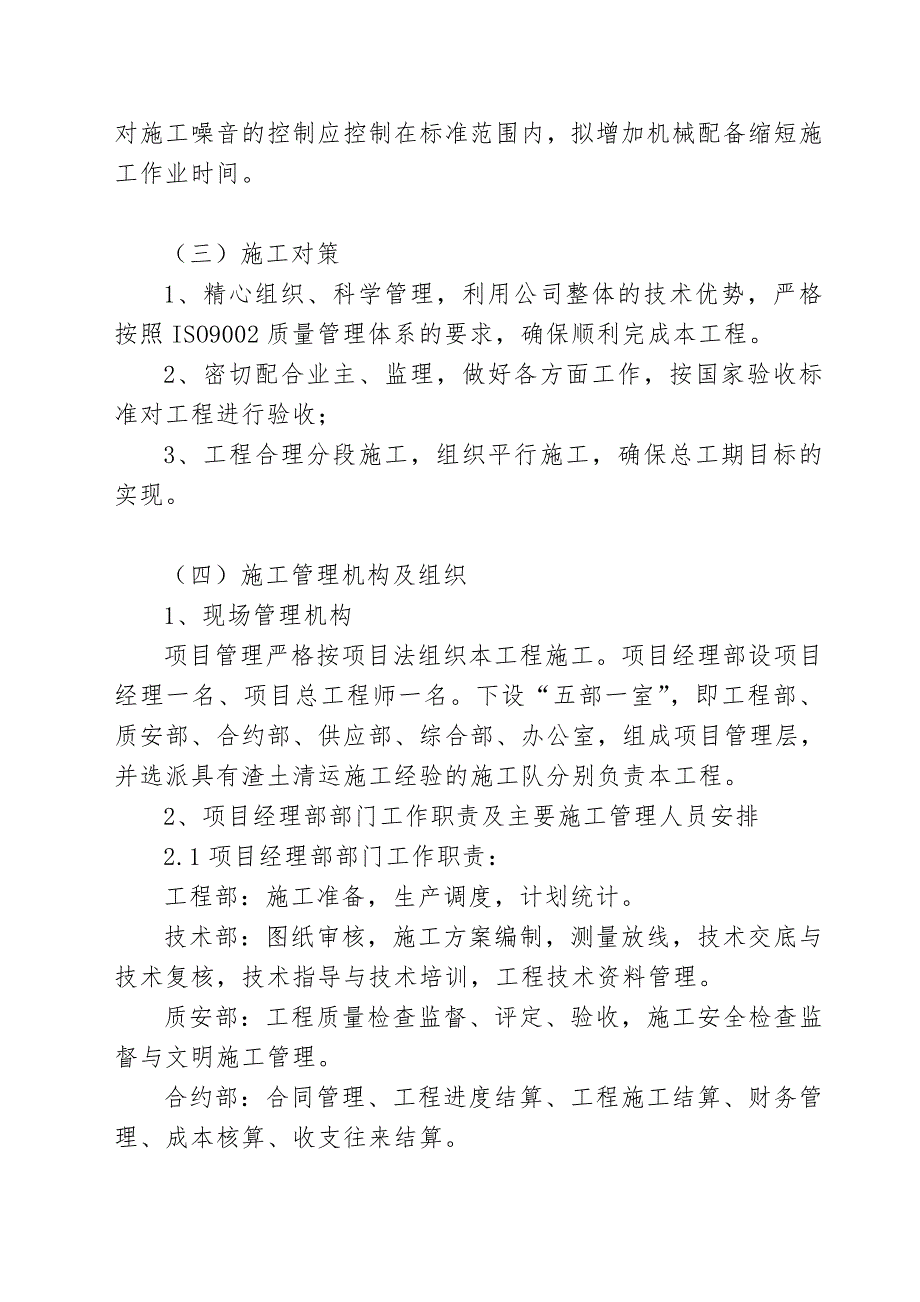

3、施工作业时间。（三）施工对策1、精心组织、科学管理，利用公司整体的技术优势，严格按照ISO9002质量管理体系的要求，确保顺利完成本工程。2、密切配合业主、监理，做好各方面工作，按国家验收标准对工程进行验收；3、工程合理分段施工，组织平行施工，确保总工期目标的实现。（四）施工管理机构及组织1、现场管理机构项目管理严格按项目法组织本工程施工。项目经理部设项目经理一名、项目总工程师一名。下设“五部一室”，即工程部、质安部、合约部、供应部、综合部、办公室，组成项目管理层，并选派具有渣土清运施工经验的施工队分别负责本工程。2、项目经理部部门工作职责及主要施工管理人员安排2.1项目经理部部门工作职责：工
4、程部：施工准备，生产调度，计划统计。技术部：图纸审核，施工方案编制，测量放线，技术交底与技术复核，技术指导与技术培训，工程技术资料管理。质安部：工程质量检查监督、评定、验收，施工安全检查监督与文明施工管理。合约部：合同管理、工程进度结算、工程施工结算、财务管理、成本核算、收支往来结算。物资供应部：材料采购、管理、发放；设备与周转材料调度、保养维修。办公室：对外接待与关系协调，文件信函收发、办公用品及用具管理。医疗卫生、食堂及生活设施管理。2.2组织机构体系框图如下页。3、项目管理目标3.1质量目标：合格工程3.2安全文明施工目标：推行标准化管理，确保无死亡或重伤及消防事故；轻伤事故例控制在1以
5、内。3.3工期目标：根据招标书的要求及类似工程的施工经验保证优质、安全、高速完成本工程，第一阶段拟定工期为90天（日历天），第二阶段严格按建设方要求执行。指挥长：公司总经理技术总监：公司总工程师质安总监：公司生产总指挥项目经理项目副经理工程技术部质量安全部机械动力部力部物资供应部财务人事部综合办公室中心实验室技术负责人各土方施工队公司领导层项目管理层项目作业层项目管理体系3.4投资控制目标：积极协助业主，对深化设计提出合理化建议，科学地编制施工方案和作业计划，为业主最大限度节约投资；及时向业主呈报资金计划，使其准确了解乙方在施工过程中所需资金状况，以保证工程顺利进行。3.5环境保护目标： 施工
6、现场为城市周遍区域，应尽量减少扬尘对污染，减少对大气的污染，保护周边环境。3.6资金管理制度工程款汇入公司专用账户，确保工程款专款专用。3.7优质服务，团结协作为保证上述目标的实现，决定建立公司工程指挥部、项目经理部及施工班组相结合的三级目标保证体系。工程指挥部全方位负责本标段工程施工的整体指挥和调度，及时做好工程施工过程中的公司内部协调工作。公司以总工程师牵头，组织工程科等相关职能部门对工程施工难点、工程重点部分的施工进度和施工质量进行攻关、指导和监督。项目经理部直接对本标段工程施工的各项工作全面负责，并与公司签订达标责任和承包责任书，实行承包责任制。（五）施工准备及临时工程根据本工程的情况
7、，施工前准备工作主要有：测量放线、施工用水用电布置、临时设施布设、场地的布局，施工机械设备组织等工作。准备工作的实施将为施工的全面开展提供前提条件。1、施工准备在接到施工图纸后，各级技术人员、施工员，要认真熟悉图纸，技术部门负责组织图纸会审，发现问题及时提出，争取在开工前办好洽商。根据业主指定的用地红线、定位桩和高程控制点，引入构筑物定位线和标高。编制施工组织设计和详尽的施工方案。2、现场准备2.1修建临时设施：根据现场踏勘取得的资料和施工需要修临时设施根据实际情况就近布置。2.3交通运输路线：出入口拟设置于西向，南进北出，详见施工平面布置图。（六）土石方施工1、测量、技术标准及测量仪器配备：
8、水准点闭合差：12 L mm,L为水准点之间的水平距离，单位为km，导线方位角闭合差：40 n秒，n为测站数。根据本工程施工速度快，测量放线任务重的特点，宜配置日产2全站仪一台，红外线测距仪一台，FX4800P型计算器两台，DS1型精密水准仪一台，DS3型普通水准仪三台，殷钢水准尺一支,木质塔尺三支，经检定的30米钢卷尺五把，测伞两把等测量仪器工具。成立专门的测量组，由专职测量工程师主持，另配测量技术人员三人，分成两组进行作业。、根据建设方提供的二级导线点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到监理和建设方的复核认可，作为施工时的控制依据。具体实施方案如下：a、施工测量
9、控制网的布设以建设方提供的己知点为起始点，在工程周边的已有道路和固定地方，埋设相当数量的控制网点。在已知点架设全站仪，后视一个已知点，分别测得各控制点的座标。为减小仪器的测量误差，倒镜复测一次，取正倒镜的平均值作为观测值。为校核观测成果，分别在各控制点设站，作闭合导线测量，所测得的控制点的座标值与初测值比较，如误差在允许范围内，经平差后取最或是值作为该点的最后座标值。如视线受阻时，可在控制网点上上架设全站仪，作支导线，在施工区域补设测量放样控制点，作为该区域放样的测量起始点布设支导线点时，应注意校核。b、高程控制网的建立，标高的传递以控制点的高程作为起始高程，使用DS1型精密水准仪，采用国家三
10、级水准测量的程序和精度，布设闭合水准网（闭合到起始点）分别测定埋设在施工区域内的固定水准点的高程。在固定点上测设相对标高控制点。施工区域高程放样使用DS3型水准仪和3米塔尺测设高程。、对经过复核认可的导线和高程控制点采用永久性的保护措施，用砼加固，以保证其使用和竣工验收的准确性，并将其寄出场外，避免在施工中毁坏。、注意事项：a、全站仪，水准仪，钢卷尺在使用前一定要经法定的检测部门检定，并取得合格证后，方可使用。全站仪在目前来说，还是比较昂贵的仪器，应熟读使用手册，爱护使用；b、各放样点的测量值的计算，最好由两人进行对算，如由一人计算，应进行复核计算；c、支导线控制点的测设，应多注意校核，尽量用
11、长边作后视点，控制点座标误差过大，将造成控制线的整体位移；d、控制点定位放样后，一定要进行自检，最好互相进行互检；e、测设好的标高控制点，应注意定期检测，量取其他标高时应复量。在放样其他标高时，应复测相邻控制点的放样标高，保证高程放样正确。f、建立测量复核制度，避免错误。2、土方施工根据建设方提供的施工图纸及工程量，拟按清表、土方开挖、运输、回填及压实、石方开挖、土方爆破、清渣及回填压实三个施工阶段施工；空间上拟按三个施工段流水施工。主要工程量如下表：序号分项工程名称工程量单位1清表90000M22大型土石方开挖及外运M33B-I基坑土石方开挖及外运M34B-基坑土石方开挖及内外转运M32.1
12、挖土注意事项：a土方开挖必须严格按设计标高进行控制，严禁超挖。B土体坡顶四周不得任意堆放材料。c挖土过程中如出现土体较大位移，应立即停止挖土，分析原因，采取有效措施。D场内的地表水应及时排除。E夜间开挖土方时应有足够的照明，电工应日夜值班。2.2土方开挖质量要求主体部分开挖标高允许偏差15cm；边坡放坡允许偏差25cm，但边坡不得挖陡。2.3滑坡和塌方的处理土石方工程施工中，滑坡和塌方不仅影响工程进度，容易造成施工人员的伤亡和机械的损伤，而且对基坑周围上部建筑造成影响。因此，施工前必须对可能发生滑坡地区的地质资料有足够的了解，安排好施工程序，采取合理的施工方法，计算好保持滑体稳定的边坡坡度，预
13、防发生滑坡。产生滑坡和塌方的原因一般有：土石本身层理发达，破碎严重，受水浸泡后滑动或塌落；土石本身坚固性差，基岩面或夹层倾斜度较大，施工时破坏了坡脚，失去稳定而滑坡；土堆体密实性差，堆体超过一定的要求（过高、过窄、过陡）而造成塌方；沿边坡堆土或堆料过多，或运土车辆沿边坡行驶等加在边坡附近的静荷载、动荷载造成塌方。防治方法如下：、排除地面水。在滑坡范围以外，设置多道环行截水沟，使水不流入区域以内。为防止水沟淤塞，减少地表水下渗，以内感加强截水沟上方坡面的整平和压实；为迅速排除雨水和减少水分下渗，在作业区内设排水系统，缩短地表水径流距离。排水系统的主沟宜与滑坡方向一致，并铺砌防渗层，支沟一般与滑坡
14、方向成30度至45度的斜交；妥善处理好施工中用水，防止水渗流。、排除地下水。如地下水的活动形成山坡浅层滑坡时，可采用支撑盲沟，盲沟应布置在平行与滑坡滑动方向有地下水露头处；设置坡面拱形渗沟，各拱互相连接，水路通畅，如局部堵塞，危害也不大，也可随边坡高度分层砌筑拱圈。2.4施工机械配备数量计算2.4.1挖掘机数量N（计算用量）：首先计算反铲挖机生产效率PP=8*3600/t*q*kc/ks*kB其中t-挖土机每次作业延续时间（S）取25S q-反铲挖机斗容量（m3）取1.0m3 ks-土的最初可松系数：取1kc-土的充盈系数：取0.8Kb-工作时取利用系数：取0.7所以：P=8*3600/25*
