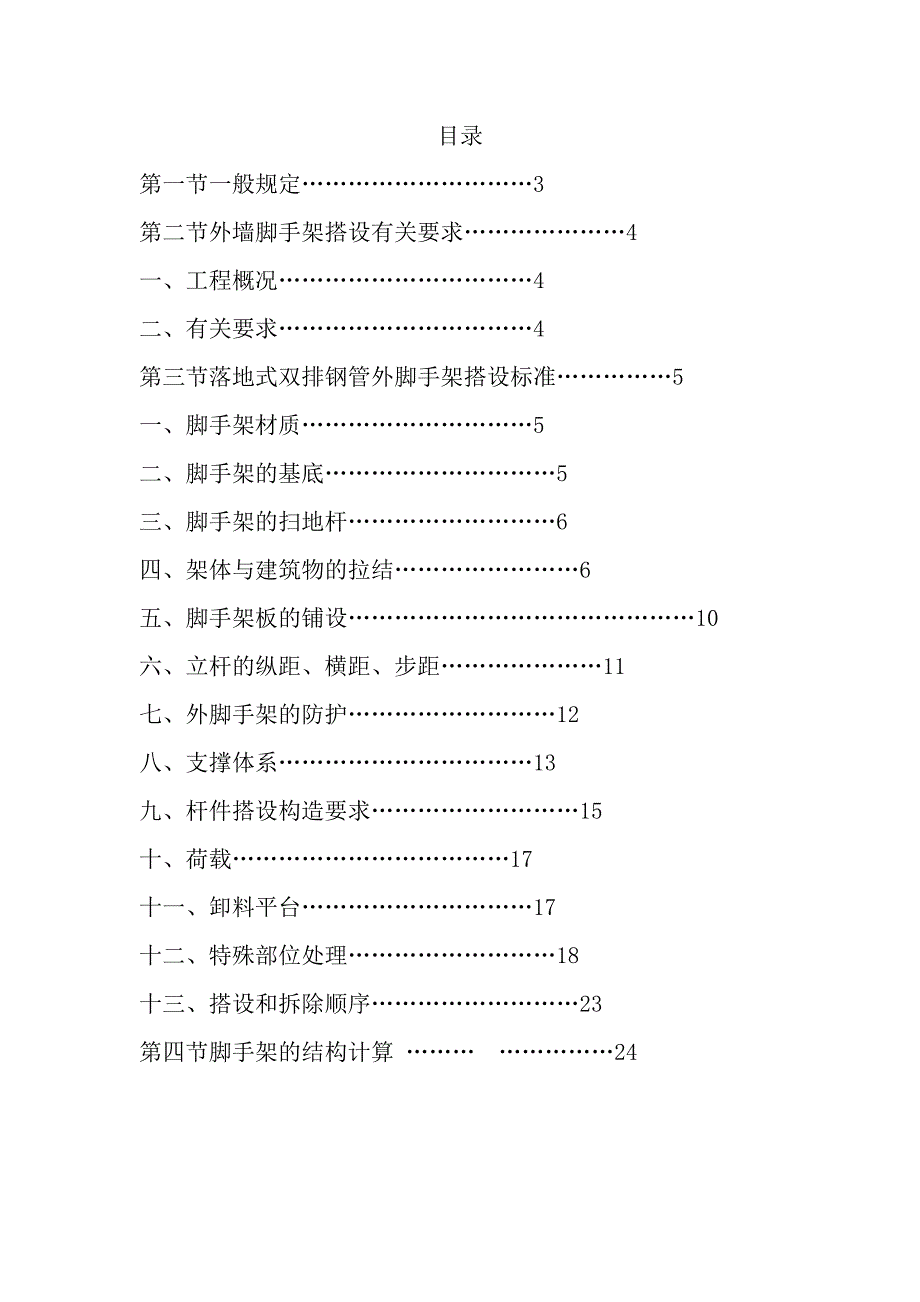

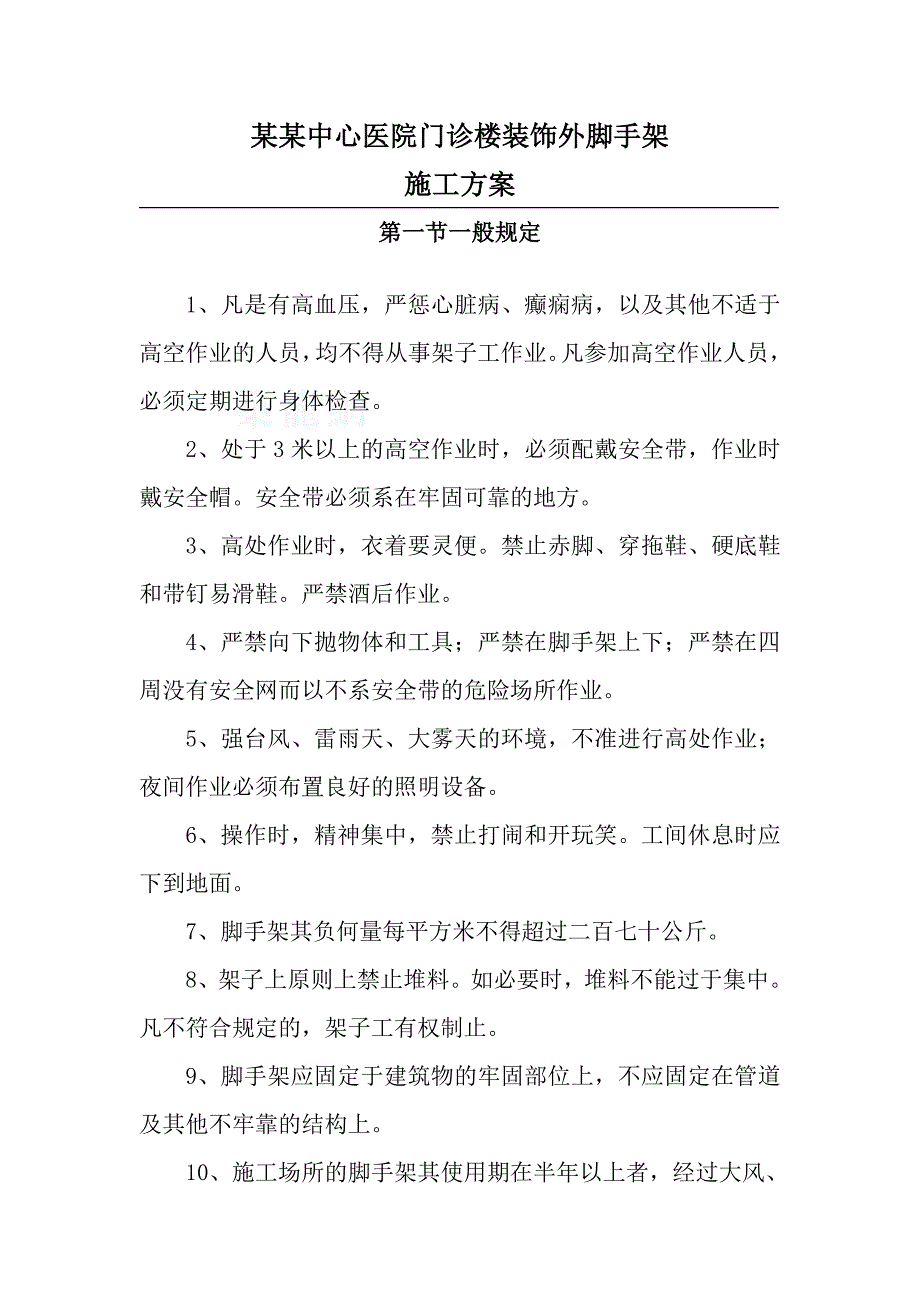

1、目录第一节一般规定3第二节外墙脚手架搭设有关要求4一、工程概况4二、有关要求4第三节落地式双排钢管外脚手架搭设标准5一、脚手架材质5二、脚手架的基底5三、脚手架的扫地杆6四、架体与建筑物的拉结6五、脚手架板的铺设10六、立杆的纵距、横距、步距11七、外脚手架的防护12八、支撑体系13九、杆件搭设构造要求15十、荷载17十一、卸料平台17十二、特殊部位处理18十三、搭设和拆除顺序23第四节脚手架的结构计算 24某某中心医院门诊楼装饰外脚手架施工方案第一节一般规定1、凡是有高血压，严惩心脏病、癫痫病，以及其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，必须定期进行身体检查。2、
2、处于3米以上的高空作业时，必须配戴安全带，作业时戴安全帽。安全带必须系在牢固可靠的地方。3、高处作业时，衣着要灵便。禁止赤脚、穿拖鞋、硬底鞋和带钉易滑鞋。严禁酒后作业。4、严禁向下抛物体和工具；严禁在脚手架上下；严禁在四周没有安全网而以不系安全带的危险场所作业。5、强台风、雷雨天、大雾天的环境，不准进行高处作业；夜间作业必须布置良好的照明设备。6、操作时，精神集中，禁止打闹和开玩笑。工间休息时应下到地面。7、脚手架其负何量每平方米不得超过二百七十公斤。8、架子上原则上禁止堆料。如必要时，堆料不能过于集中。凡不符合规定的，架子工有权制止。9、脚手架应固定于建筑物的牢固部位上，不应固定在管道及其他

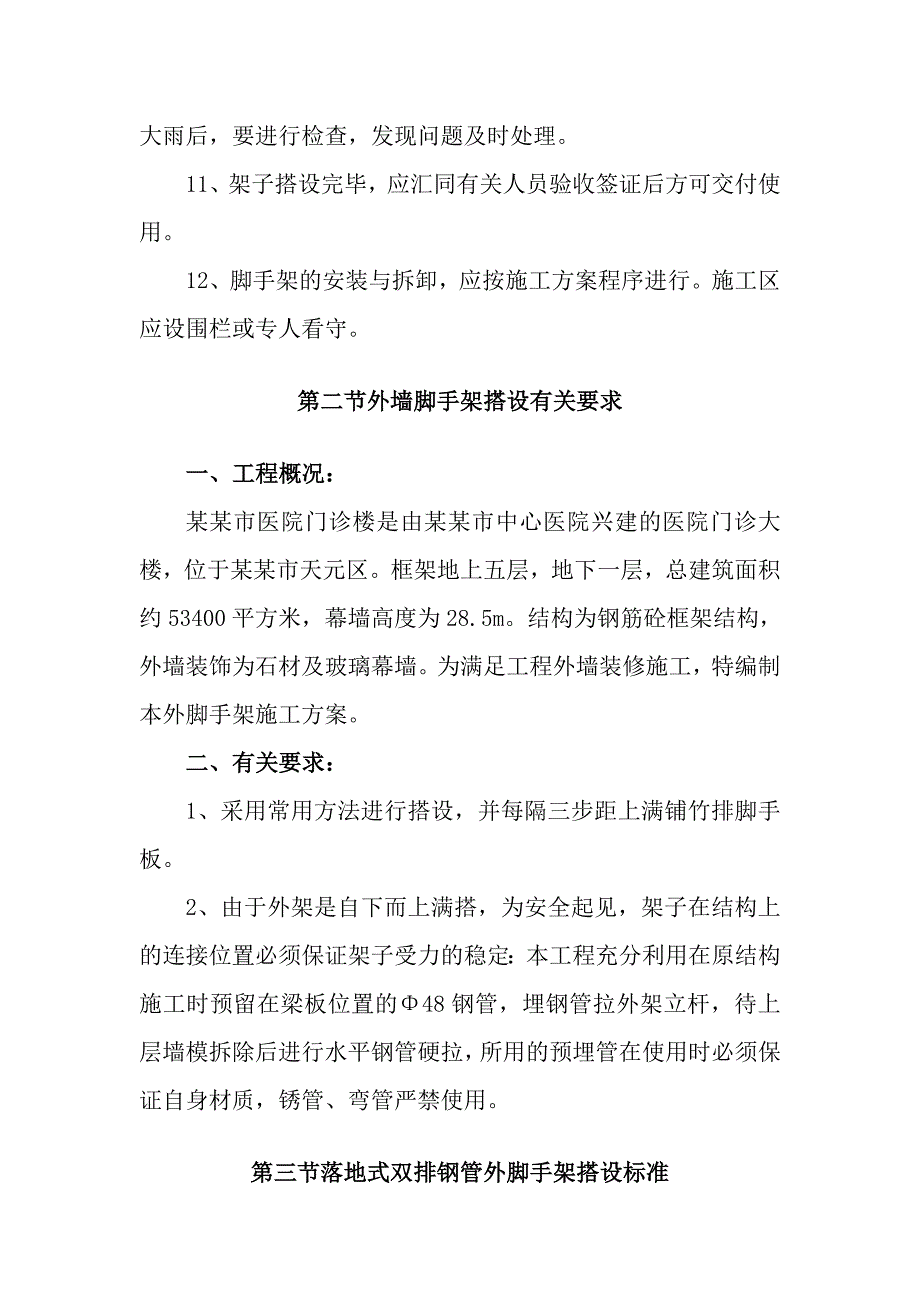

3、不牢靠的结构上。10、施工场所的脚手架其使用期在半年以上者，经过大风、大雨后，要进行检查，发现问题及时处理。11、架子搭设完毕，应汇同有关人员验收签证后方可交付使用。12、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或专人看守。第二节外墙脚手架搭设有关要求一、工程概况：某某市医院门诊楼是由某某市中心医院兴建的医院门诊大楼，位于某某市天元区。框架地上五层，地下一层，总建筑面积约53400平方米，幕墙高度为28.5m。结构为钢筋砼框架结构，外墙装饰为石材及玻璃幕墙。为满足工程外墙装修施工，特编制本外脚手架施工方案。二、有关要求：1、采用常用方法进行搭设，并每隔三步距上满铺竹排脚手板。2
4、、由于外架是自下而上满搭，为安全起见，架子在结构上的连接位置必须保证架子受力的稳定：本工程充分利用在原结构施工时预留在梁板位置的48钢管，埋钢管拉外架立杆，待上层墙模拆除后进行水平钢管硬拉，所用的预埋管在使用时必须保证自身材质，锈管、弯管严禁使用。第三节落地式双排钢管外脚手架搭设标准一、脚手架材质1、钢管符合国际3号钢和技术要求，外径为48mm，壁厚为3.5mm，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用。2、扣件如有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。当扣件夹紧钢管时，开口处的最小距离不小于5mm。二、脚手架的基底落地式脚手架直接支承在地基上，
5、应认真处理地基，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降。根据本工程现场实际情况，搭设脚手架前对地基做如下处理：（1）脚手架立杆下地基须平整夯实。（2）原地基平整夯实后，浇注 20厚C30砼，宽度为3.4米，脚手架的立杆不能直接立于地面上，应加设底座和垫板（或垫木）。垫板（木）厚度不小于50mm；不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。（3）脚手架地基应有可靠的排水措施，防止积水浸泡地基发生沉降。三、脚手架的扫地杆：扫地杆是立杆下端绑扎的纵向和横向的水平杆，一般离下脚面不超过120mm。扫地杆是必须用扣件扣牢，它的功能是约束立杆底脚所发生的位移和用来避免或减少脚
6、手架的不均匀沉降，在扫地杆下部垫塞木板。四、架体与建筑物的拉结：1、连墙点的位置在与立杆和大横杆相交的接点处，离节点的间距不宜大于300mm。2、连墙杆在房屋每层范围均布置一排，一般竖向间距为脚手架步高的3倍，横向间距选用立杆纵距的3倍。3、墙杆的间距大小还与脚手架的总高、立杆承受的内力和地区基本风压大小等有关。见下表：脚手架的总高与连墙杆的覆盖面积关系系数脚手架总高H（m）每个连墙杆的覆盖面积（/个）2515254、连墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。5、在脚手架周边的端头（包括顶端）以及转角处，要加密连墙杆。6、刚性连墙杆一般采用如下四种做法：（1）连墙杆和预埋件
7、焊接而成。即在现浇混凝土的框架梁、柱上留预埋件，然后用圆钢或角钢一端与预埋件焊接（图4-3）。另一端与连接短管用螺栓连接。连接时要求混凝土的强度等级不低于15N/mm2。图43焊接连接（2）、短钢管、扣件与钢筋混凝土柱连接（图4-4）图表4-4刚性连接之二（3）、短钢管、扣件与墙体相连接（图4-5）。图45刚性连接之三（4）、现浇混凝土的梁板上预埋竖向短钢管，然后用连接短钢管一端与预埋竖向短钢管用直角扣件连接，另一端用直角扣件与立杆连接。（如图4-6）：图46刚性连接之四（5）、连墙杆宜采用梅花形布置。（如图4-7）：图47连墙杆的布置（6）、连墙杆所在位置有时可能遇到门窗洞口，可以用添加附加
8、短钢管的办法来实现联结。（7）、施工过程中当个别联墙壁杆被拆除后在相当一段时期内难于补上时，必须采取有效的加强措施。如附近添设一个临时的连墙杆，限制施工荷载或加强横向刚度等。本工程采用第四种连接办法。五、脚手架板的铺设：1、首层隔离层和施工操作层沿纵向满铺脚手板，作到严密、牢固、铺平、铺稳，不得超过50mm的间隙。架子上不准留单块脚手板。2、脚手板在纵向的接头有对接铺设和搭接铺设二种（图4-8）。图48脚手板的对接和搭接（a）对接（b）搭接（1）、对接铺设的脚手架板，在每块脚手架板两端下面均要有小横杆，杆离板端的距离应不大于150mm，小横杆应放正、绑牢。（2）、搭接铺设的脚手板，要求两块脚手
9、板端头的搭接长度应不小于200mm，接头处必须在小横杆上，脚手板与小横杆之间的不平处允许用木块垫实并绑扎牢，不许垫砖块等易碎物体。3、严禁留探头长度150mm探头板。4、脚手板应在下列部位给予固定：（1）、脚手板的两端和拐角处；（2）、沿板长向间隔1520mm；（3）、坡道和平台的两端；（4）、其他可能发生滑动和翘起的部位。六、立杆的纵距、横距、步距：1、立杆的纵距：脚手架高度H脚手架的纵向间距L4050m1.51.8m2、立杆的误差控制：在脚手架的高度段H内，立杆的全部垂直偏差绝对值规定如下：当H25m时，偏差不大于H/400mm。3、作业面的横向尺寸：（1）、横向水平杆（小横杆）伸出纵向水
10、平杆（大横杆）外的长度不宜小于100mm，以防止小横杆从大横杆上滑脱。（2）、双排手脚手架的里立杆距墙体的距离为250300mm。以保证工人有一定的操作活动空间。（3）、由于结构施工和装饰操作工艺的不同，材料用量、堆放运输方式的不同，对作业面尺寸要求均有所不同。（4）、小横杆的里端离墙面的距离、对结构脚手架和装修脚手架因不同需求而异。 各式脚手架的尺寸类型尺寸类型结构脚手架装修脚手架小横杆里端距墙面距离a100mm150mm150mm200mm双排脚手架外立杆间的距离b1.00mm1.50mm0.80mm1.20mm4、脚手架的步距：一般为1.8m，底步不大于2m。七、外脚手架的防护：1、离地
11、面2m以上铺设脚手板的作业层都要在脚手架外立杆的内侧设一道防护栏杆。2、防护栏杆离脚手架的高度为1.2m，紧贴外立杆。3、挡脚板宽度在180mm左右。4、架体须超过施工操作层1.8m高，中间须加防护栏杆。5、密目式安全网应紧随架体搭设高度满挂；使用的密目式安全网须是建设部队证产品。6、每隔4步架须满铺脚手板，防止物体坠落，顶层应满铺脚手板，以保证脚手架的顶端有足够的横向水平刚度。7、当风力大于六级时，工人不得在架子上进行施工操作。八、支撑体系：脚手架必须设置支撑体系。支撑体系包括纵向支撑（剪刀撑）、横向支撑和水平支撑，这些支撑应和脚手架这一空间构架的基本构件很好联结。1、纵向支撑：（1）、脚手
12、架高度在2550m，除沿纵向每隔1215m设置一道高度自下而上连续设置的剪力撑外。在相邻两排剪刀撑之间需沿高度每隔1015m加设一道沿纵向通长的剪刀撑（图4-9b）图49剪刀撑分布形式2、横向支撑：横向支撑是指在横向承力结构内从顶沿全高呈之字形设置连续的斜撑。在下列位置必须设置横向支撑：A、脚手架的纵向传力结构架构件限制不能形成封闭形。如“一”字型，“L”字型，或“凹”字型的脚手架，其两端必须设置横向支撑。并于中间每隔六个间距加设一道横向支撑；B、脚手架高度超过25m时，每隔六个间距要设置横向支撑一道。3、水平支撑：（1）没有铺板的水平板空腹桁架在二榀横向承力结构之间必须设置小横杆，其间距对结
13、构脚手架不宜大于1m，对装修脚手架不宜大于1.2m，这些小横杆和大横杆均应紧密相扣。（2）对承力较大的结构脚手架，为了使其有更大的水平横向刚度，需在设置联墙拉结杆件的脚手架水平面同内连续添设水平斜杆，呈“之”字型布置，形成一个刚度较大的水平桁架。九、杆件搭设构造要求：1、立杆：在竖立杆时，要注意杆件的长短搭配使用。（1）立杆的接头除顶层可采用搭接接头外，其余必须采用对接扣件实行对接头。搭接时的搭接长度不应小于1m，用不小于两个旋转扣件来扣实，扣件的外边缘到杆端距离不小于100mm。（2）立杆接头与相近大横杆的距离不宜大于步高的三分之一。相邻接头的高度应大于500mm。（3）脚手架的立杆采用下双
14、上单时，下部的两根钢管必须用直角扣件：图410单立杆和双立杆的联系方式A、上部单立杆是由下部立杆中的一根延伸而成。该杆应按随全部上立杆（单立杆部分）荷载的70%和下部荷载（双立杆部分）的一半来考虑。B、上部单立杆同时和下部两根双立杆搭接。上部单立杆承在小横杆上，这小横杆则置于下部双立杆之间。搭接部分不少于三道旋转扣件（扣在立杆上），且三道扣件紧接，以加强对大横杆支持力。这种联接方式下的两根立杆的荷载可按平均分担考虑。2、大横杆：大横杆的长度不宜小于三跨，且不小于6m。（1）立杆和大横杆必须用直角扣件扣紧，不得遗漏。（2）同一排大横杆的水平偏差不大于该片脚手架总长度的1/300，且不大于500mm。（3）大横杆最好采用对接扣件连接。如采用搭接连接时，搭接长度不应小于1m，并用三个旋转扣件扣牢。（4）大横杆接头与相邻立杆的距离不大于纵跨的五分之一。（5）同一水平内的内外两根大横杆的接头和上下相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内。相邻接的水平距离应大于500mm。3、小横杆：（1）小横杆紧贴立杆布置。对于双立杆，则设于双立杆之间。（2）小横杆搭于大横杆上，用直角扣件扣紧，对贴近立杆的小横杆亦可紧固于立杆上。4、斜杆：纵向支撑的斜杆与地面夹角在4560。
