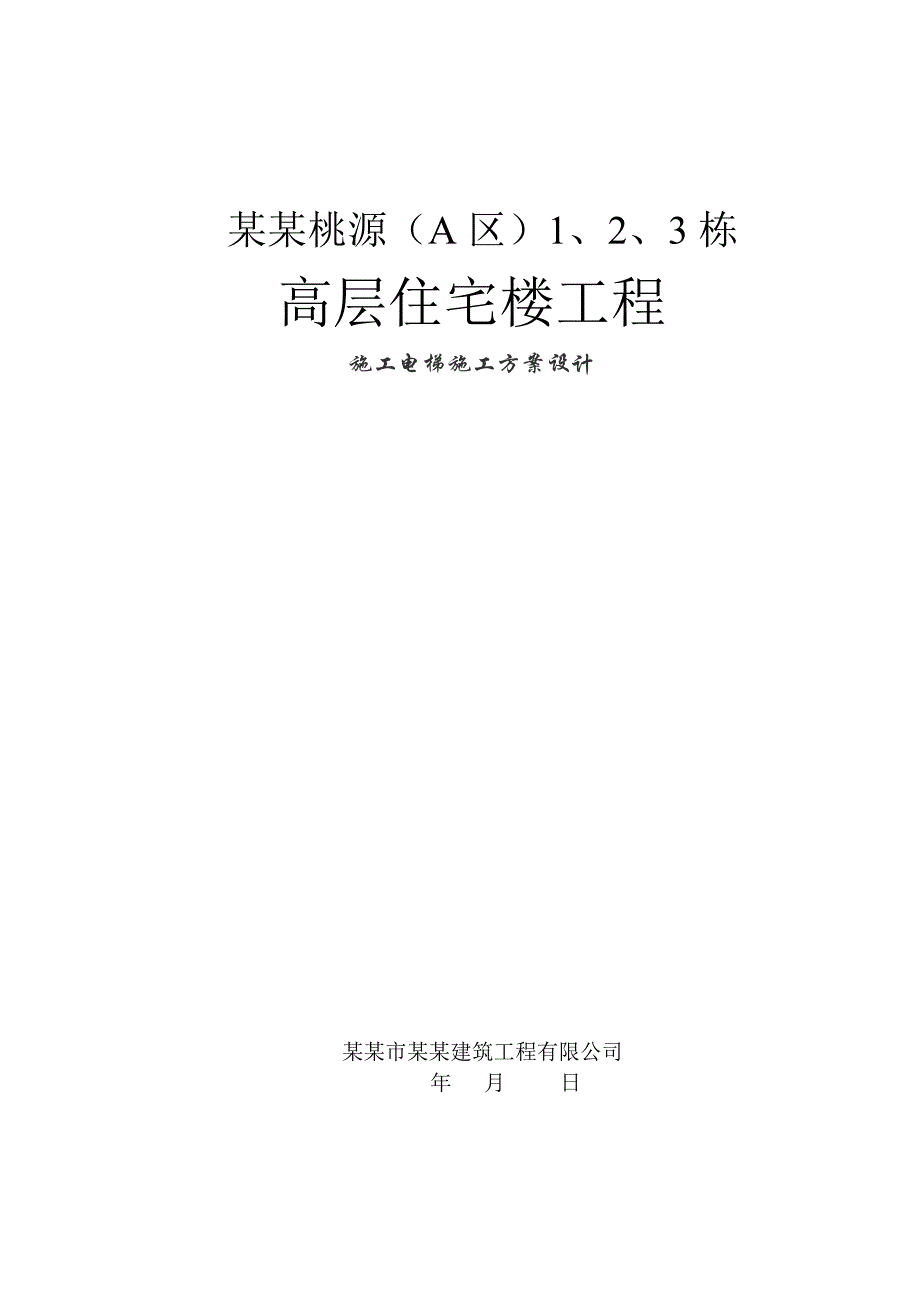

1、某某桃源（A区）1、2、3栋高层住宅楼工程施工电梯施工方案设计某某市某某建筑工程有限公司年 月 日目 录一 编制依据2二 工程概况2三 安装、拆卸组织机构、岗位职责2四 施工准备4五 电梯安装工作程序6六 电梯拆除9七 安装、拆除过程中意外情况应急预案10八 电梯安全试验12九 电梯验收及运行管理14十 电梯拆卸后的保养15十一 电梯基础验算15十二 附图17 一、 编制依据：1、建筑机械使用安全技术规程JGJ33-2001；2、建设工程安全生产管理条例；3、建筑地基基础工程施工质量验收规范GB 50202-2002；4、施工组织设计、施工图纸；5、机械设备制造厂SC型施工电梯使用手册；6、国
2、家现行的施工及验收规范、规程、标准、强制性标准条文以及国家和地方的有关法律、法规；各级建筑工法、工艺标准；二、工程概况：本工程地下1层，1、2栋地上26层,3栋地上27层。其它地下室部分为六级人防工程；一层以上均为住宅。该工程建筑高度1、2栋为78.6m、3栋为79.1m，1、2#栋0.000相当于绝对高程57.6米，3#栋0.000相当于绝对高程56.8米，建筑总面积为52445.48。单体楼地下负一层层高3.900m，一层至二十七层层高2.9m，屋顶夹层层高3.0 m，机房层层高2.700。建筑结构的安全等级：二级；结构的设计使用年限为50年；本工程剪力墙抗震等级：二级框架抗震等级：二级，
3、按7度抗震要求设防。以上工程主体结构施工均经过雨期2、根据施工组织设计要求，装修期间1、2栋施工电梯安放在1-14轴和2-14轴以南3.5m和3栋21轴25轴之间往北3.5m地下室顶板位置，用于填充墙砌筑和装饰装修施工人员、材料、设备的运输工作。施工电梯为湖南江麓建筑工程机械有限公司生产的SCD200/200AB型施工电梯，吊笼带驾驶室，双吊笼带对重，每只吊笼的额定载重量为2吨，安装高度80米；三、安装、拆卸组织机构、岗位职责：姓名职务工 种证 号职责 项 目 经 理总指挥 全面协调 技术负责人现场技术技术指导 安 全 员现场指挥 现场管理监控 质 检 员质 检 自 检 专业操作工电 工 安装
4、操作 专业操作工司 索 安装操作 专业操作工司 机 安装操作 专业操作工信号工 安装操作 专业操作工信号工 安装操作1、负责人：1）安装电梯的主要负责者和全权指挥者。2）负责召开安装作业人员会议，认真进行安装前的技术交底，做到安全安装，文明施工，加强检验，提高安装质量。3）牢固树立“安全第一、预防为主、综合治理”的思想，按操作规程和说明书的要求精心组织和指挥施工，加强检验、提高安装质量。4）对现场作业人员要加强指挥。5）主持电梯安装后的初验工作，严格把关，按标准执行。2、安全员：1）协助现场负责人，着重做好安全工作。2）检查督促安全技术措施、交底工作的落实情况，监督施工现场的安全工作。3）检查
5、安装过程中有可能出的不安全因素和事故隐患，发现问题及时提出整改意见和防范措施。4）督促全体人员按各自工种操作规程和本方案的要求作业；严禁违章作业。3、电工：1）具体做好本工种的一切准备工作，并把电源送至电梯的临时配电箱。2）按说明书的要求和安装进度接通线路，保证安装工作的顺利进行。3）总体完成后，及时接通电线路、各种限位装置及各种电气仪表线路，做好避雷接地。4）协助技术测试人员做好电气方面的测试工作。4、安装工：1）在负责人的领导下，按照安装程序具体完成本次电梯的安装任务。2）总体安装后，配合电工装好所有限位、保险装置。3）协助技术负责人进行电梯自检、测试、调试工作。5、吊车司机：1）严格遵守
6、规章制度及安全技术操作规程。2）树立良好的职业道德、服从领导、听从指挥，团结协作完成任务。3）发现起重机械吊装有较大隐患危及生命安全时，应立刻停止作业，采取可靠的防范措施。6、电梯司机：1）安装前要点好电梯的零配件，每天工作结束后，整理现场的工具、用具、防止丢失。2）密切注意电梯的运行情况。3）安装过程中听从指挥，不得擅自作业。4）作好相关安装调试运行的记录。四、施工准备：1、电梯基础设计及施工：根据施工现场的实际情况及建筑物的平面位置，确定施工电梯的位置：施工电梯（SCD200/200AB）安装在1栋主楼南侧1-14轴之间，基础见附图，基础可根据生产厂家提供的使用手册（当地耐力为0.15Mp
7、a时，基础尺寸为4200mm4100mm）结合现场实际土质，确定基础尺寸为4200mmx4200mm，C30砼，厚度为330mm，配筋双层双向8200，保证建筑物外皮距导轨架安装中心线为2600mm。2、施工机具及劳动力准备：安装前由电梯拆装队会同分公司安全设备部门、技术质量部门及项目部负责人查看现场，提出安全措施，配齐并检查安装电梯所需要的钢丝绳及吊具、吊索及各种小型工具。并由电梯拆装队负责清点所有的电梯零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油，同时对电梯构件进行全面检查，损坏的及时修整更换。电梯安装作业班组，由分公司设备处统一调配具有认证资格的电梯拆装队，由安全设备部门统一派人到
8、现场指挥指导，现场项目经理协调配合，检查监督，项目部派现场电工、设备员、安全员及普工若干名配合，所有特殊工种作业人员必须持证上岗，且具有电梯装拆经验。组织全体安装人员认真学习电梯使用说明书及施工方案，进行详细的技术交底。项目部负责清除电梯安装地段的各种杂物、平整好场地，保证道路畅通，以便汽车进场及吊装吊笼之用。浇筑砼基础后，进行专门验收，合格后（包括接地）方可安装。3、安全技术交底现场总指挥对电梯作全面检查，对安装区域安全防护作全面检查。同时司机对电梯各部机械构件全面检查电工对电路、操作板、控制、制动系统全面检查。吊装指挥对已准备的机具、设备、绳索、卸扣轧头等作全面检查。施工电梯的安装，接高、
9、拆卸必须按照原厂规定进行，并制定安全作业措施，在拆装小组统一指挥下进行，并要有技术和安全检查人员在现场监护。电梯安装后，机身与地面的垂直度偏差不得超过1/1000。机身安装高度（m）204060100垂直度公差允许值mm10202530电梯专用的临时配电箱，宜设置在机身附近，电源开关，应合乎规定要求，电缆线，只准许一根多股，不允许多根线。电梯的限位器等安全装置，并保证灵敏可靠。作业前重点检查：1) 机械结构的外观情况，各传动机构应正常。2) 各齿轮箱、液压油箱的油位应符合标准。3) 主要部位连接螺栓，应无松动。4) 钢丝绳的磨损情况及穿绕滑轮应符合规定。5) 供电、电缆应无破损。检查电源电压应
10、达到380V，其变动范围不得超过20V，送电前启动控制开关应在零位，接通电源，检查金属结构部分无漏电后，方可开机。空载运转、试车等各机构的制动器，安全限位、防护装置等确认正常后，方可作业。机械维修保养尽量利用施工空闲时间，机械出故障，尽快抢修，恢复工作，司机在不违反操作规程的前提下尽量配合施工生产保证全天24小时服务。电梯司机要积极主动与工地搞好配合，严格遵守工地劳动纪律，和一切规章制度，服从工地管理，听从工地指挥。作业人员必须听从指挥，有好方法和建议必须提请讨论，得到现场总指挥的同意后方可实施，不得自作主张和更改作业方案。安拆作业人员在用本工地塔吊吊运部件时，必须吊正保持平稳，保证吊到位时组
11、装方便。安拆作业人员严禁饮酒后上岗。五、电梯安装工作程序：1、电梯的安装：在安装升降之前必须熟悉“安装安全要求”。深刻了解电梯的机械和电气性能，并对有待安装的各个零、部件进行检查，符合要求后方可使用。1.底架、导轨架、围栏的安装把防护围栏基础构架吊放在基础上，用水平仪校正导轨架接口，并填实构架与基础间的空隙，用较小力矩拧紧地脚螺栓(后浇砼必须在砼达到规定的强度后才可用规定力矩拧紧地脚螺栓)，然后安装包括第一、第二标准节在内的三节标准节一起吊装到基础底架的标准节底座上，并在装好相应的缓冲弹簧座后，用螺栓将导架与基础底架连接紧固，并用经纬仪校正导架的垂直度，发现超差应及时加以校正。2.外笼和吊笼的
12、安装：将基础表面清扫干净，用起重设备吊住吊笼上的吊点将主机吊起就位，将地脚螺栓安装好，在地脚螺栓处的底盘和基础间垫入不同的调整钢板，用以调整导轨的垂直度。用混凝土将地脚螺栓浇灌在基础上。用水平仪或线坠测量导轨架的垂直度，保证导轨架的各个立管在两个方向上的垂直度1/1000。当导轨调整到垂直时用700Nm的力矩压紧4个地脚螺栓。用同样的方法调整外笼门框的垂直度，使外笼门框的垂直度在两个方向1/1000。压紧其余地脚螺栓，安装好吊笼顶上的护身栏杆。用上述方法安装吊笼的另一部分。将外笼左右两部分用螺栓连接起来，用同样的方法调整外笼门框的垂直度并压紧地脚螺栓。松开吊笼内电动机上的制动器用起重设备吊起吊
13、笼后标准节上准确就位，将制动器就位。检查所有用于运输的垫木或螺栓等是否全部折除，齿轮与齿条的齿合侧缝、导轨与齿条背面的间隙滚轮与标准节立管的间隙是否符合规定的要求，所有门开启应灵活。3.电缆的安装：现场供电箱距电梯电源箱的距离应在20米以内，以保证供电质量，满载运行中，电压波动不得大于5%。将供电电缆从电梯上电源箱内的总电源开关接入现场供电箱，将电缆随线以自由状态盘入电缆笼内。电缆随线一端从电缆笼底部引出接入电源箱。另一端通过电缆托架引到吊笼内装入电控箱并固定。电缆笼装在电缆托架下方，使电缆随线在其中心并可自由的曳出或盘入电缆笼内。4.电气装置检查:在调试前,先用起重设备安装一、二节标准节，用
14、接地电阻测试仪测量电梯钢结构及电器设备金属外壳的接地电阻，不得大于4。用500V兆欧表测量电动机及电器元件的对地绝缘电阻应不小于1M。检查各安全开关、限位开关、极限开关均应能够起作用。校核电动机接线，吊笼上下运行方向与操纵盒上所示的方向一致。电器装置检查完毕后，电梯方可进入安装运行。5.吊杆安装：吊杆应安装在吊笼顶部吊杆安装孔内，将推力轴承装在吊杆底部，将吊杆放入安装孔内。在吊笼内安装向心轴承，安装压垫并用螺栓固定。6.导轨架的安装：将标准节两端管子接头处及齿条销子处擦试干净,并加少量润滑脂。打开一扇护身栏杆，将吊杆上的吊钩放下，并钩住标准节吊具，将标准节吊具钩住一节标准节，摇动手摇卷扬机，将
15、标准节吊至吊笼顶部并放稳。关上护身栏杆，起动电梯当吊笼升至接近导轨架顶时，应点动行驶，直至吊笼顶部距导轨架顶部大约为300mm左右时停止，用吊杆吊起标准节，对准下面标准节立管和齿条上的销孔放下吊钩，用螺丝固定。松开吊钩，将吊杆转回，用350Nm的拧紧力矩紧固全部螺栓。按上述方法将标准节依次相连直至达到所需要的高度为止。随着导轨架的不断加高，应同时安装附墙壁架，并检查导轨架安装的垂直度：导架高（m）20406080100150200250垂直度公差允许值mm1020303540506070检查次数：导架每增加10米，就用经纬仪从两个不同的方向观测一次，对导架和附墙垂直度加以调整，确保其满足规定的要求。7.附墙架
