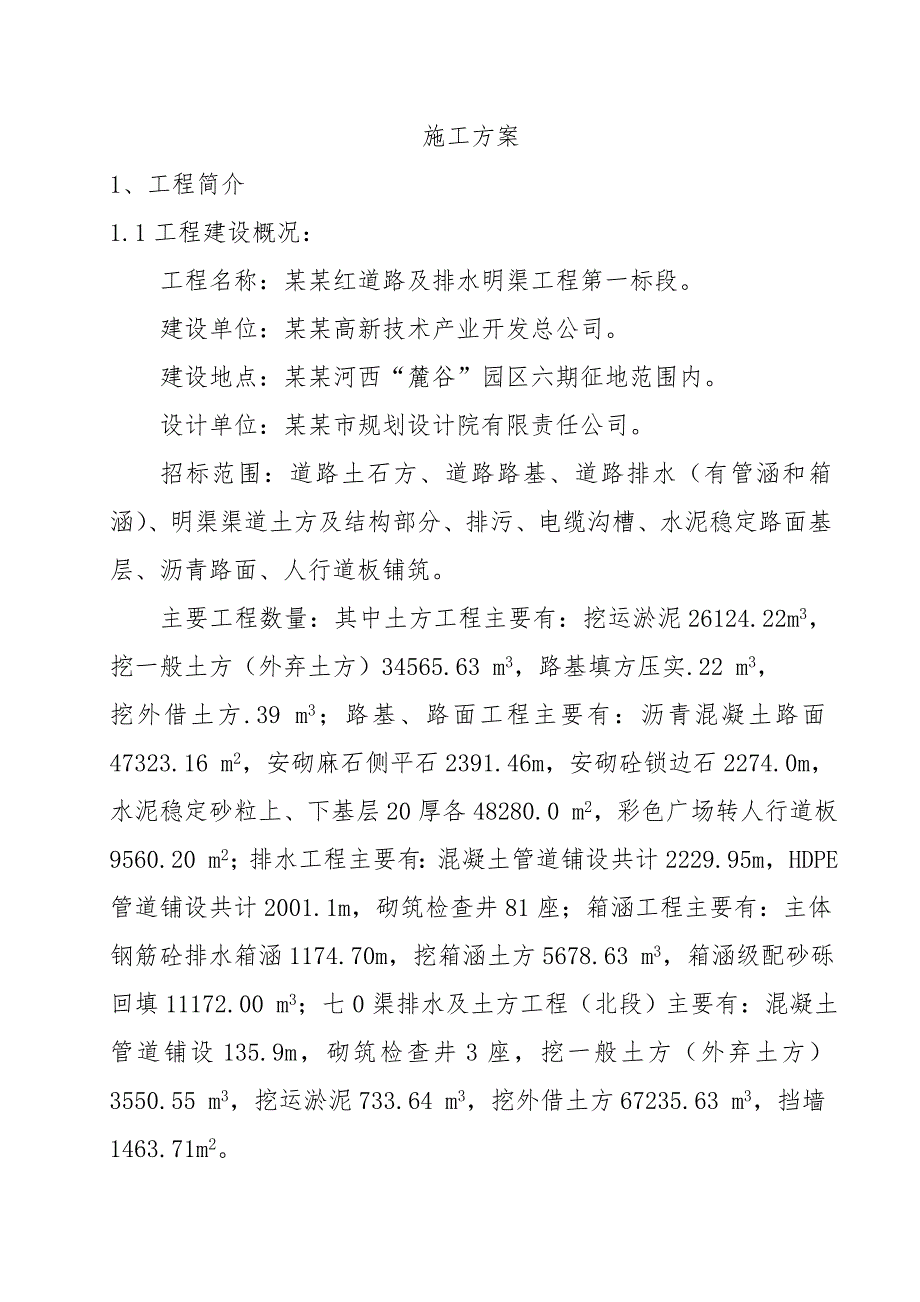

1、施工方案1、工程简介1.1工程建设概况：工程名称：某某红道路及排水明渠工程第一标段。建设单位：某某高新技术产业开发总公司。建设地点：某某河西“麓谷”园区六期征地范围内。设计单位：某某市规划设计院有限责任公司。招标范围：道路土石方、道路路基、道路排水（有管涵和箱涵）、明渠渠道土方及结构部分、排污、电缆沟槽、水泥稳定路面基层、沥青路面、人行道板铺筑。主要工程数量：其中土方工程主要有：挖运淤泥26124.22m3，挖一般土方（外弃土方）34565.63 m3，路基填方压实.22 m3，挖外借土方.39 m3；路基、路面工程主要有：沥青混凝土路面47323.16 m2，安砌麻石侧平石2391.46m，
2、安砌砼锁边石2274.0m，水泥稳定砂粒上、下基层20厚各48280.0 m2，彩色广场转人行道板9560.20 m2；排水工程主要有：混凝土管道铺设共计2229.95m，HDPE管道铺设共计2001.1m，砌筑检查井81座；箱涵工程主要有：主体钢筋砼排水箱涵1174.70m，挖箱涵土方5678.63 m3，箱涵级配砂砾回填11172.00 m3；七0渠排水及土方工程（北段）主要有：混凝土管道铺设135.9m，砌筑检查井3座，挖一般土方（外弃土方）3550.55 m3，挖运淤泥733.64 m3，挖外借土方67235.63 m3，挡墙1463.71m2。1. 2工程特点：1.2.1工程质量要求

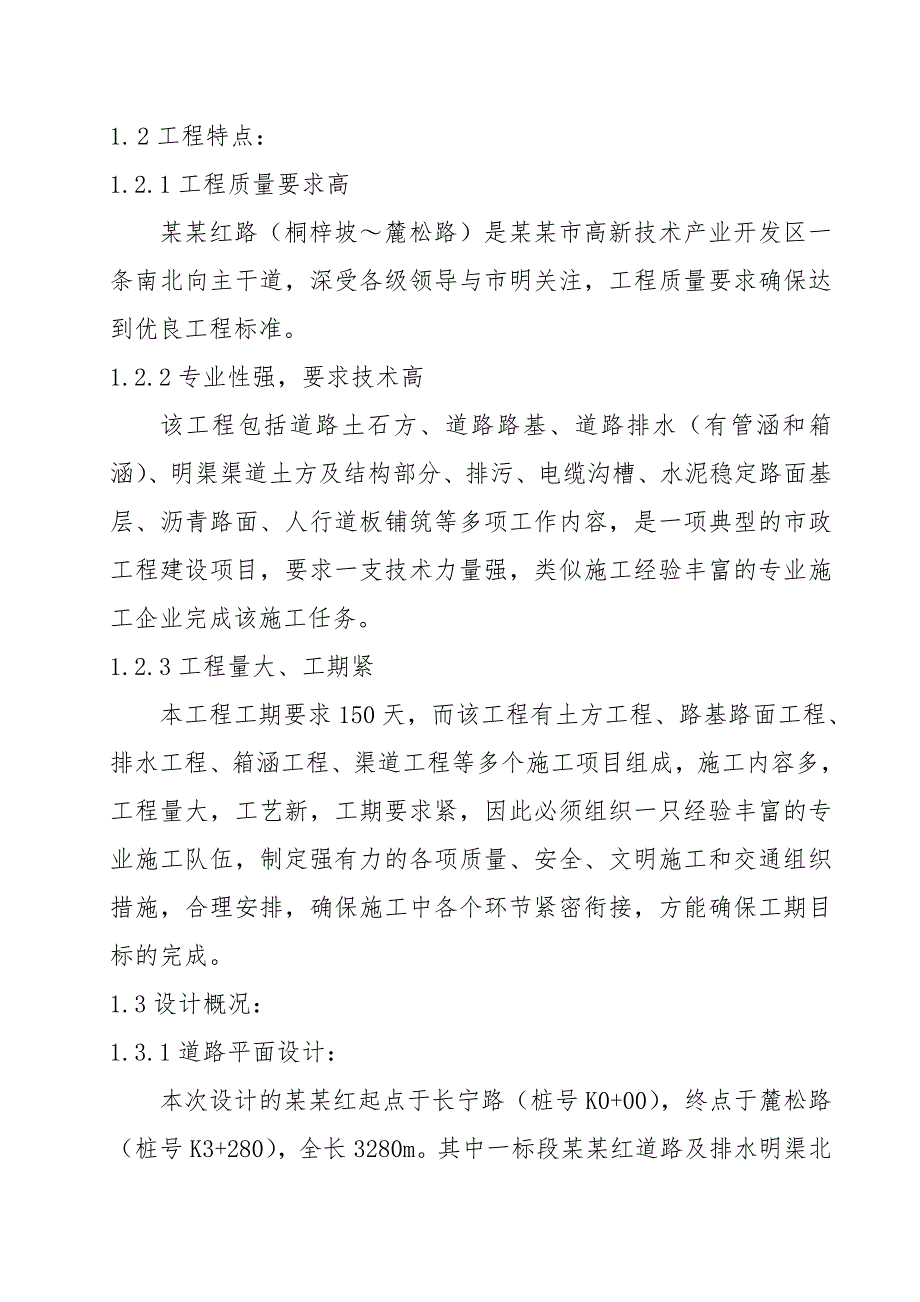

3、高某某红路（桐梓坡麓松路）是某某市高新技术产业开发区一条南北向主干道，深受各级领导与市明关注，工程质量要求确保达到优良工程标准。1.2.2专业性强，要求技术高该工程包括道路土石方、道路路基、道路排水（有管涵和箱涵）、明渠渠道土方及结构部分、排污、电缆沟槽、水泥稳定路面基层、沥青路面、人行道板铺筑等多项工作内容，是一项典型的市政工程建设项目，要求一支技术力量强，类似施工经验丰富的专业施工企业完成该施工任务。1.2.3工程量大、工期紧 本工程工期要求150天，而该工程有土方工程、路基路面工程、排水工程、箱涵工程、渠道工程等多个施工项目组成，施工内容多，工程量大，工艺新，工期要求紧，因此必须组织一只

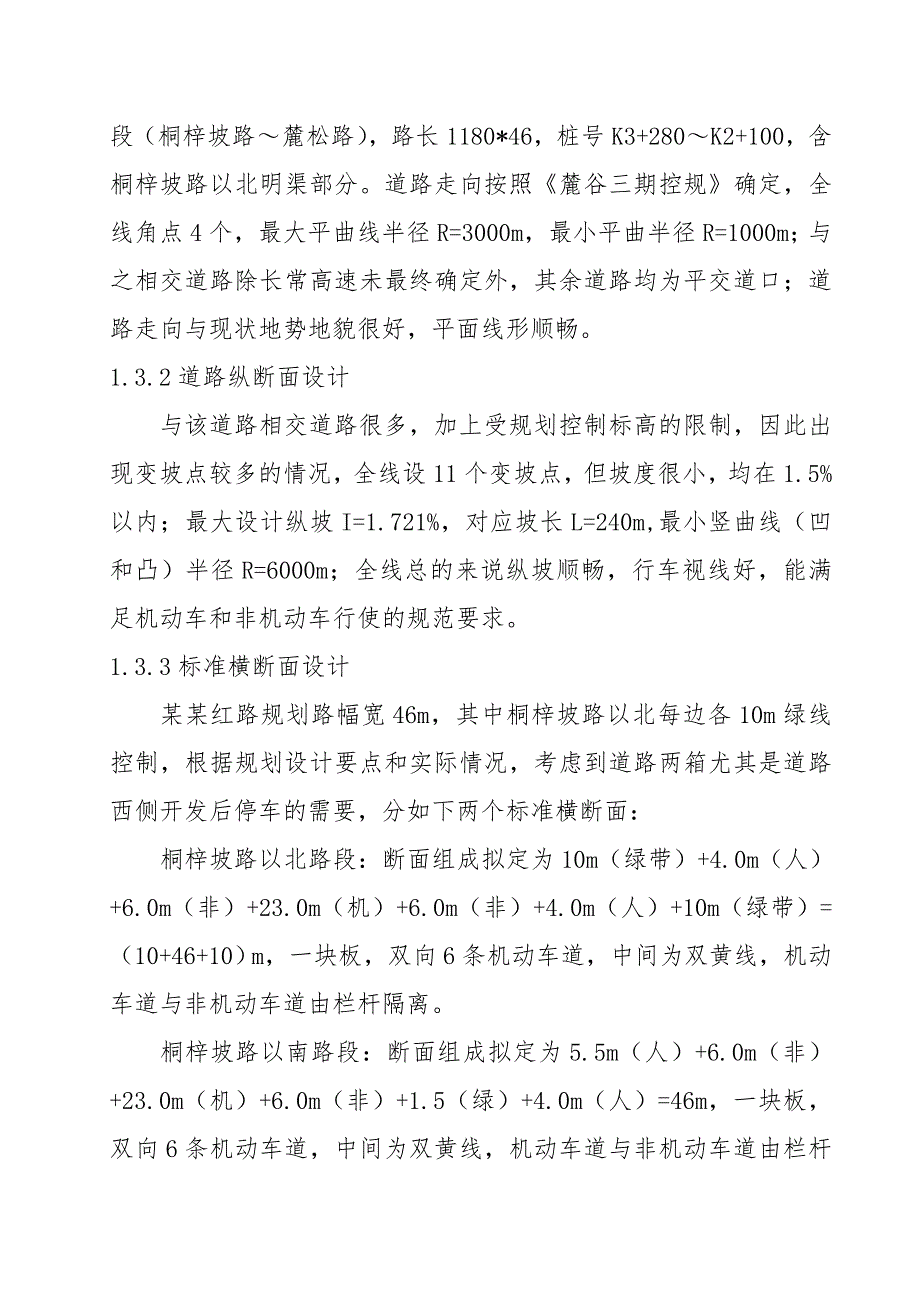

4、经验丰富的专业施工队伍，制定强有力的各项质量、安全、文明施工和交通组织措施，合理安排，确保施工中各个环节紧密衔接，方能确保工期目标的完成。1.3设计概况：1.3.1道路平面设计：本次设计的某某红起点于长宁路（桩号K0+00），终点于麓松路（桩号K3+280），全长3280m。其中一标段某某红道路及排水明渠北段（桐梓坡路麓松路），路长1180*46，桩号K3+280K2+100，含桐梓坡路以北明渠部分。道路走向按照麓谷三期控规确定，全线角点4个，最大平曲线半径R=3000m，最小平曲半径R=1000m；与之相交道路除长常高速未最终确定外，其余道路均为平交道口；道路走向与现状地势地貌很好，平面线形
5、顺畅。1.3.2道路纵断面设计与该道路相交道路很多，加上受规划控制标高的限制，因此出现变坡点较多的情况，全线设11个变坡点，但坡度很小，均在1.5%以内；最大设计纵坡I=1.721%，对应坡长L=240m,最小竖曲线（凹和凸）半径R=6000m；全线总的来说纵坡顺畅，行车视线好，能满足机动车和非机动车行使的规范要求。1.3.3标准横断面设计某某红路规划路幅宽46m，其中桐梓坡路以北每边各10m绿线控制，根据规划设计要点和实际情况，考虑到道路两箱尤其是道路西侧开发后停车的需要，分如下两个标准横断面：桐梓坡路以北路段：断面组成拟定为10m（绿带）+4.0m（人）+6.0m（非）+23.0m（机）+
6、6.0m（非）+4.0m（人）+10m（绿带）=（10+46+10）m，一块板，双向6条机动车道，中间为双黄线，机动车道与非机动车道由栏杆隔离。桐梓坡路以南路段：断面组成拟定为5.5m（人）+6.0m（非）+23.0m（机）+6.0m（非）+1.5（绿）+4.0m（人）=46m，一块板，双向6条机动车道，中间为双黄线，机动车道与非机动车道由栏杆隔离；道路西边为麓谷银滩风光带（宽2080m），因此西边取消1.5m绿化带。1.3.4路面结构设计道路面层采用沥青砼，结构组成为1.4cm细粒式沥青砼（AC-13）+2.5cm中粒式沥青砼（AC-20）+6.0m粗粒式沥青砼（AC-25）。道路基层采用水
7、泥稳定砂砾基层，厚度40cm（上下层）。1.3.5路基、路面排水及防护 1）路基基底处理路堤基底均考虑了清除表土和淤泥，表土厚度视地基情况而定（一般为30cm）。平地（地面坡度为01：10）填土前碾压；地面坡度为1：101：5时须填前挖松再碾压；地面坡度不小于1：5时须填前挖台阶。采用土质路堑地段挖0.5m后回填压实和零填方地段超挖至路表面以下0.5m后回填压实的方法，提高相关路段压实度。填挖交界处必须挖台阶和零填地段超挖回填，填挖交界处路基下必须清除较松散的岩石覆盖土，防止该处路基出现不均匀沉降。2）路基、路面排水系统构成为保证路基和路面的稳定，防止路面不影响行车安全，本设计通过设置完整的排
8、水设施同时对各类设施进行综合设计，以实现迅速排除路基、路面范围内的地表水和地下水的目的。1.3.6人行道设计人行道板采用30304cm厚的彩色广场砖，基层为15cm厚C15混凝土。1.3.7无障碍设计全线按规范进行无障碍设计，人行道全线设盲道。1.3.8公汽站台设计公汽站台设在人行道上靠侧石一边，宽度1.5m，长度40m，人行道上有绿化的则占用1.5m宽的绿化带做站台，公汽站台的构造（含悬空部分）应在1.5m范围内布设。1. 4排水设计1.4.1管材及接口管径小于等于500mm的管道采用HDPE双壁波纹管，接口采用热熔连接。其管材及接口必须符合国标（GB/T19472-2004）要求。其余管材
9、采用钢筋混凝土排水管，1800混凝土基础。埋深小于等于6米时采用钢筋混凝土级管，67.5m时采用钢筋混凝土级管。钢筋混凝土污水管采用承插式钢筋混凝土管材，钢筋混凝土雨水管采用平口式钢筋混凝土管材，钢筋网水泥砂浆接口。1.4.2管道基础管道采用HDPE双壁波纹管时，其基础采用粗砂基础，厚200mm；钢筋混凝土管道代用C20混凝土基础，管顶覆土0.70.9米时，做1800混凝土基础（04S516）；其余采用3600混凝土基础管道地基容许承载力：覆土9M以内不小于150Kpa，覆土910M以内不小于220Kpa，基槽开挖好后，必须请勘测部门验证地基承载力，达不到要求者，请及时通知设计者现场处理。1.
10、4.3雨水口连接管道路上雨水口采用偏沟式双笆雨水口，连接管除注明外均为d300，管道坡度均为0.01。起点管顶覆土不小于0.7米，雨水箅为750450mm。1.4.4检查井及井盖由于采用分流制排水体制，雨污水检查井必须严加区分，并有明确标识；砖砌雨水检查井必须按国标图抹面；管径小于或等于1000mm采用砖砌圆形检查井，其余采用钢筋混凝土方形排水检查井；检查井井盖及井座均采用重型铸铁防盗防震井盖及井座。1.4.5管道回填HOPE管道基槽回填土采用级配砂砾石，粒径不得大于40mm，砂砾石回填高度为管顶上400mm，其余采用优良粘土回填。钢筋混凝土管基槽回填土采用级配砂砾石，砂砾石回填高度为管顶上2
11、00mm，其余采用优良粘土回填，基槽回填质的密实度要求不得低于以下数值：a管腔回填质95%；b其余回填质部分按道路要求回填。1.4.6HDPE双壁波纹管应达到以下要求管材符合埋地聚乙烯（PE）结构壁管道系统第一部分：聚乙烯双壁波纹管材（GB/T19472.2-2004）的要求管材物理性能指标：质量密度0.93g/cm；短期弹性模量758Mpa；抗拉强度标准值20.7Mpa。管材力学性能指标：环钢度SV-N88KN/平方米，当覆土厚度为6-8m时环向刚度不能小于12KN/平方米，当覆土厚度大于8m小于10m时环向刚度不能小于16KN/平方米；冲击性能TIR10%；环柔性：应符合GB/T19472
12、.2-2004的7.4.3要求；蠕变比率4。1.4.7其余事项开工前必须对原有沟、渠、管流水底版高程进行测量复核，确认无误后方可开工。若有差池，请及时与设计人员联系，管道施工完毕后，必须进行闭水实验，合格后方能进行下一道工序。2、施工组织机构2.1工程管理目标总目标：如我公司有幸中标，公司将本工程列入优良工程目标管理工程，依靠科学管理、先进技术和精良设备，严把质量关，圆满完成业主交给的施工任务，充分体现我司全面实力。2.1.1质量目标确保本工程达到优良工程标准。2.1.2工期目标本工程计划3月30日开工，确保本工程在150（日历）天内完成本工程所规定的全部施工内容。争取提前竣工验收。2.1.3
13、安全生产目标在施工中严格安全生产操作规程，按施工组织设计组织施工，加强安全的事前控制和检查，从项目经理到所有参与施工人员，都要树立安全第一的思想，并配备专职与兼职相结合的安全管理机构，确保在整个施工期间，无重大伤亡事故；杜绝火灾事故发生，达到“五无”工地标准，即无重伤、无死亡、无火灾、无重大机械事故、无食物中毒。2.1.4文明施工目标施工现场严格按业主审定批准后的施工平面布置图进行现场布置，做好施工区段的文明施工管理，保证工程施工达到文明工地的施工要求。2.2、组织管理机构为确保本工程质量和进度，我们将委派有丰富施工管理经验的人员担任本工程项目经理，抽调有同类工程施工经验的工程技术人员组成项目
14、领导班子，作业层集中选择技术过硬，作风顽强的技术骨干，组成专业化作业队伍承担本工程施工作业。以项目指挥长、项目经理为首的管理班子全权组织施工，对工程项目的工期、质量、安全、文明施工，协调及成本进行有组织管理，建立项目质量保证体系，使施工过程处于严格的受控状态。项目管理机构详见下图：项目经理项目副经理技术负责人综 合 科机 料 科质 检 科计 财 科工 程 科财 务 会 计计 划 统 计安 全 保 卫后 勤 协 调设 备 调 度材 料 供 应试 验 检 测质 量 管 理资 料 预 结 算测 量 组路 基 土 方 施 工 队路 面 工 程 施 工 队排 水 工 程 施 工 队2.3、施工准备（1）
