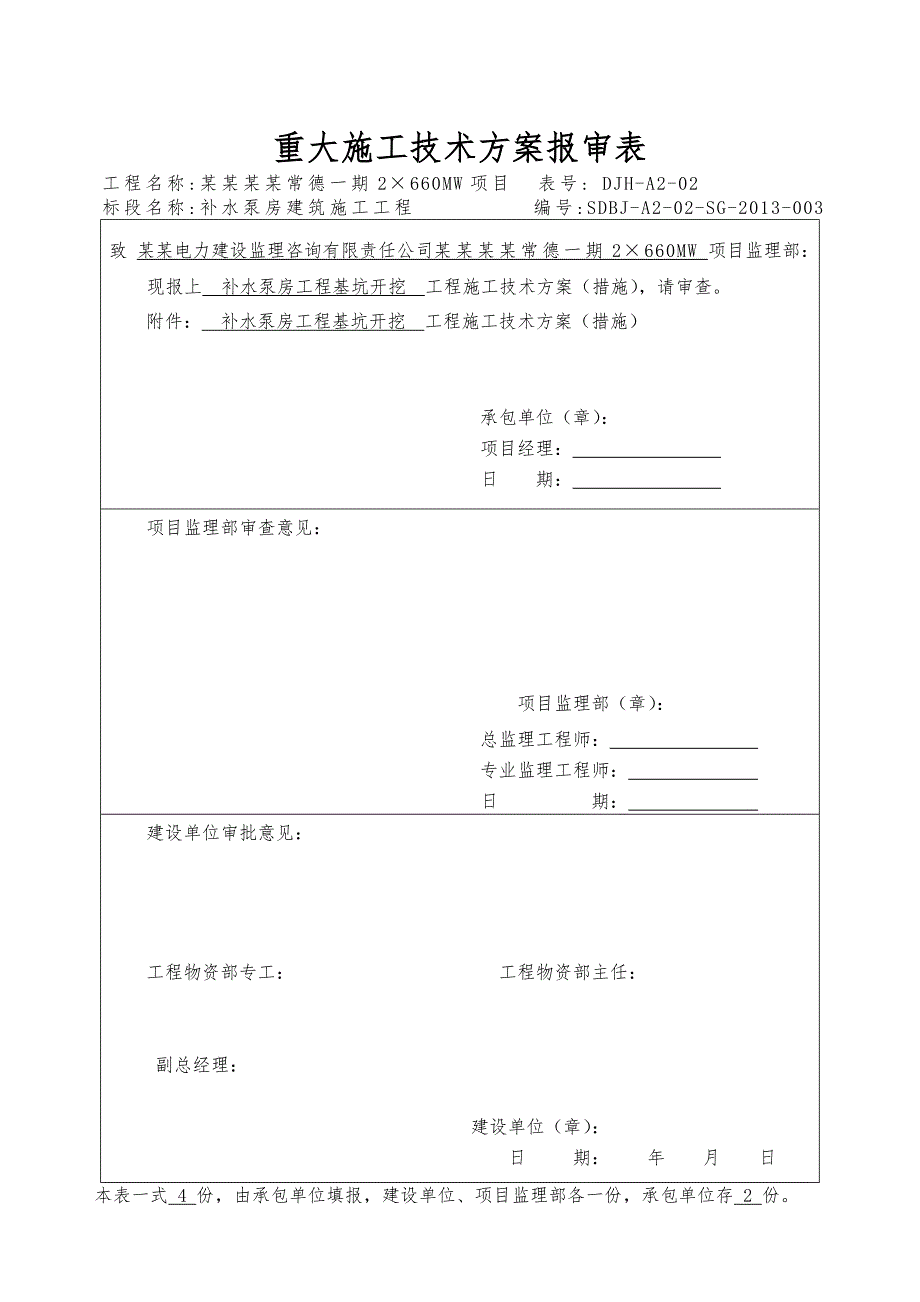

1、重大施工技术方案报审表 工程名称:某某某某常德一期2660MW项目 表号: DJH-A2-02 标段名称:补水泵房建筑施工工程 编号:SDBJ-A2-02-SG-2013-003致 某某电力建设监理咨询有限责任公司某某某某常德一期2660MW 项目监理部：现报上补水泵房工程基坑开挖工程施工技术方案（措施），请审查。附件：补水泵房工程基坑开挖 工程施工技术方案（措施）承包单位（章）：项目经理： 日 期： 项目监理部审查意见： 项目监理部（章）：总监理工程师： 专业监理工程师： 日 期： 建设单位审批意见：工程物资部专工： 工程物资部主任： 副总经理： 建设单位（章）： 日 期： 年 月 日本表一

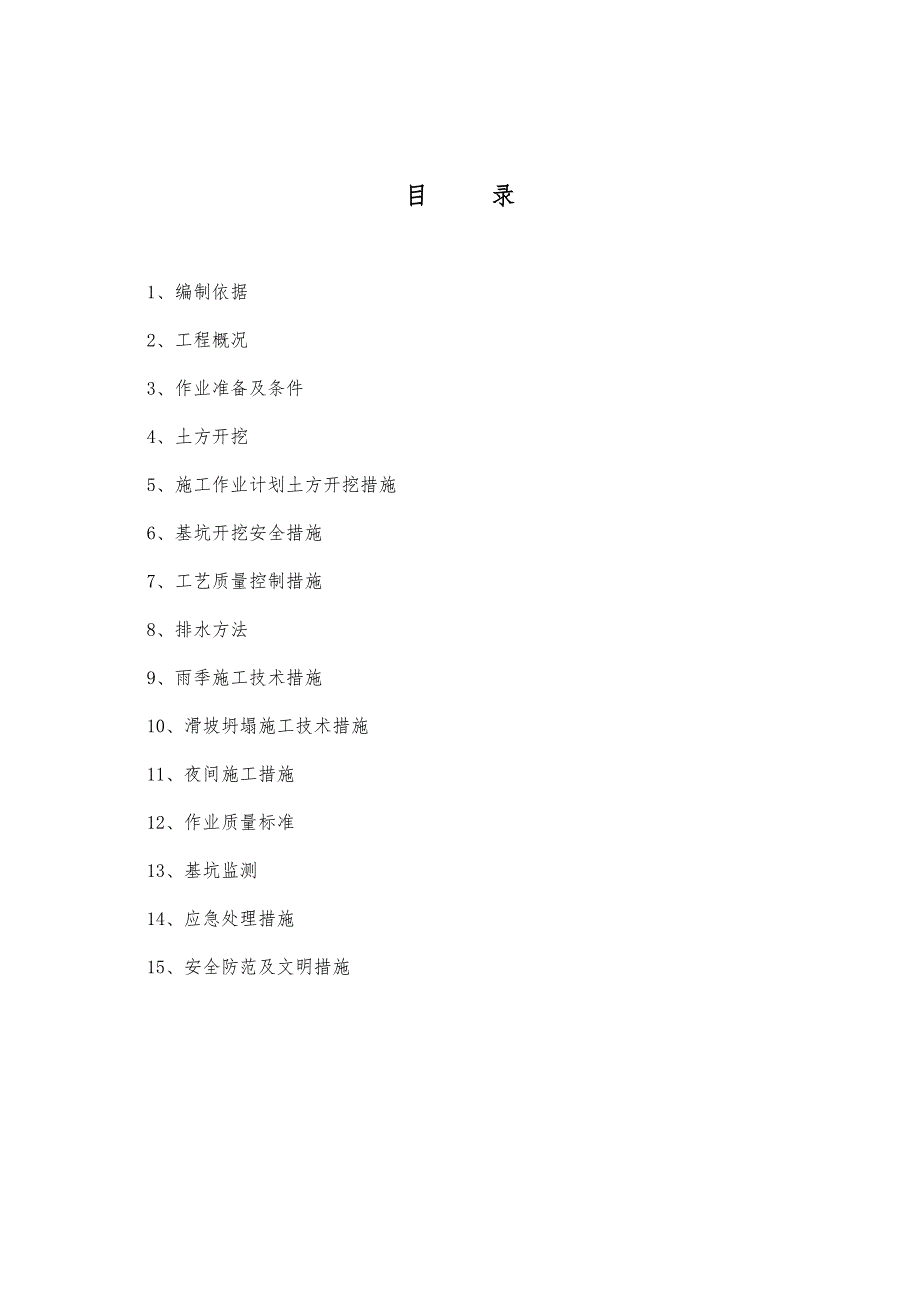

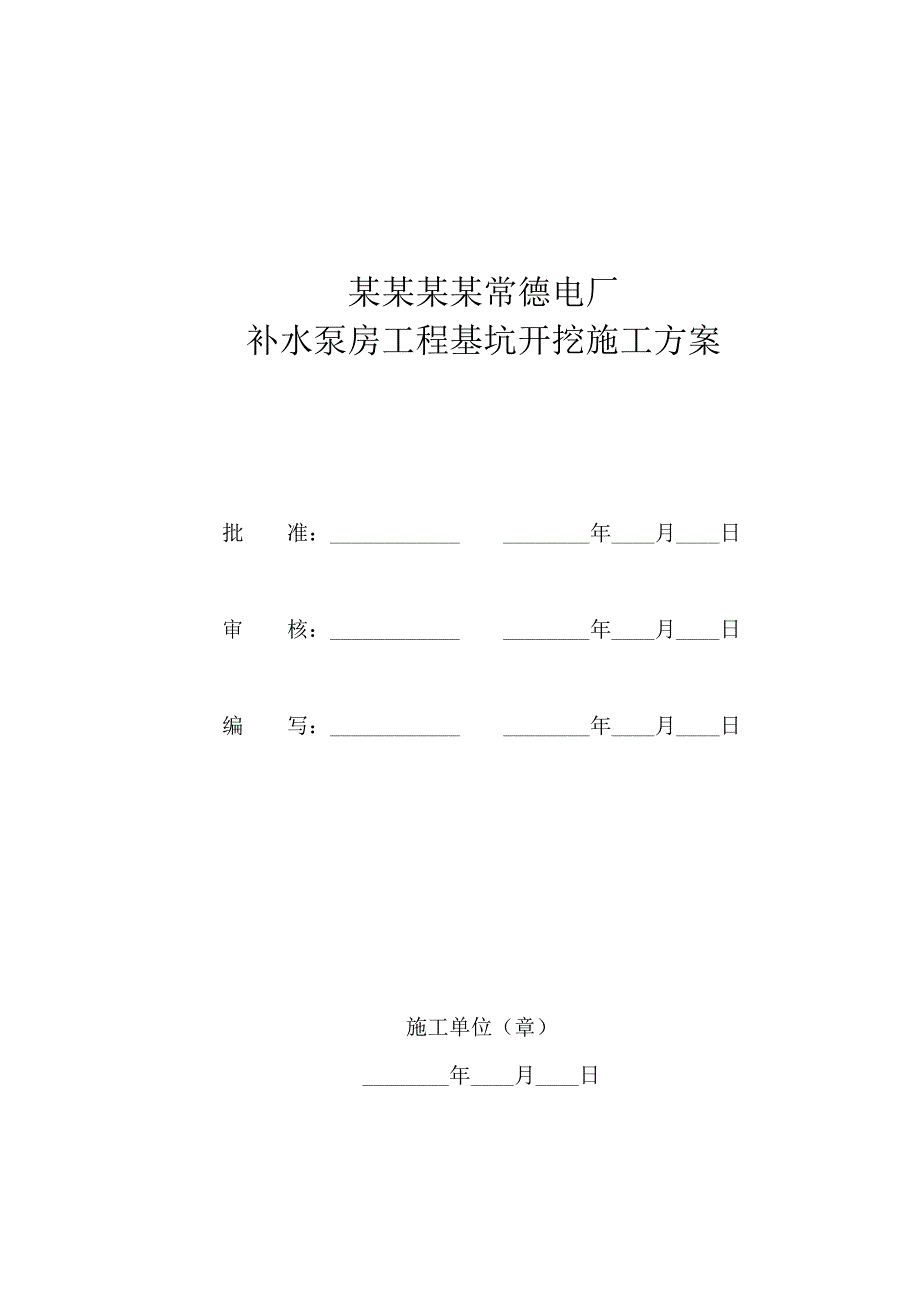

2、式 4 份，由承包单位填报，建设单位、项目监理部各一份，承包单位存 2 份。 某某某某常德电厂 补水泵房工程基坑开挖施工方案批 准：_ _年_月_日审 核：_ _年_月_日编 写：_ _年_月_日施工单位（章）_年_月_日目 录1、 编制依据2、 工程概况3、 作业准备及条件4、 土方开挖5、 施工作业计划土方开挖措施6、 基坑开挖安全措施7、 工艺质量控制措施8、 排水方法9、 雨季施工技术措施10、 滑坡坍塌施工技术措施11、 夜间施工措施12、 作业质量标准13、 基坑监测14、 应急处理措施15、 安全防范及文明措施 1、编制依据1、 某某电力勘测设计院提供的结构建筑施工图。2、 补水
3、泵房基坑开挖设计图3、 岩土工程地质勘察报告4、 建筑地基基础工程施工质量验收规范(GB502022002)。5、 工程测量规范GB500262007)。6、 混凝土结构工程施工及验收规范（GB502042010）。7、 建筑地基处理技术规范（JGJ792012）。8、 建筑基坑工程监测技术规范（GB504972009）。9、 给水排水构筑物工程施工及验收规范（GB50141-2008）。2、工程概况本工程某某常德电厂（一期）补水泵房工程。某某常德电厂（一期）补水泵房工程位于德山开发区海利化工厂后方沅江河边。工程采用高程0.00m相当于黄海高程系0.00m。取水泵房地下为大体积钢筋混凝土圆形敞
4、池体结构，泵房上部（标高43.00）一层框屋架结构。基坑底板标高18.90（黄海高程系），基坑开挖平均深度约12.0m，采用放坡开挖，开挖坡比1:1.25。取水泵房下部地质情况：勘察表明，场区基底以上各土层水平向分布一般较为稳定，土体强度变化不大，垂直方向上土层种类多，强度变化较大。 1)30.00以上为粉质粘土层 2)28.0030.00为粉土层 3)22.0028.00为粉质粘土层 4)22.0018.90为透水卵石层3作业准备和条件 3.1作业人员人员配备人数人员配备人数技 术 员 1人施 工 员 1人测量人员 1人安全员 1人电 工1人抽水工2人机械驾 驶 员6人普工6人单项技术员全面
5、负责单项工程技术策划、施工质量监督及现场管理调度工作；施工员要求施工经验丰富、责任心强；电工为特殊工种，电工负责用电设备的维护和安全防护工作；材料员负责施工用材料的采购、进场及检验工作。工人要严守操作工序，把好质量关，遵守现场安全文明施工管理规定，听从指挥，服从管理。3.2 技术准备施工前，技术人员要做好图纸会审记录，及时组织施工班组人员对其进行技术交底和安全交底，将施工过程中所需要注意的地方做重点介绍，以增强所有参建人员的理解和认识。因本工程施工区域前期已进行了部分开挖，土方开挖前应对其自然标高进行测量记录，以便计算出土方开挖量，做出人员、机械、材料计划。3.3材料准备土方开挖前应查清该区域
6、内预埋管线和电缆等的走向，分析与新建管线相对位置关系，制定保护措施。3.4主要机具机器具配备见下表：名 称型 号单位数量挖掘机220台2推土机T160-1台1泥浆泵4寸台1胶轮车/辆4全站仪/台1水准仪/台1钢卷尺50m/把1机动翻斗车/辆10铁 锹/把20高压水管 / 米 300 4、 土方开挖4.1土方开挖之前先做好坡顶的截、排水系统，28m高程以上可采用铲运机直接铲运土料运至围堰或指定堆放地点，铲运机开行路线应布置回旋路线。28m高程以下采用反铲挖掘机从上往下分层开挖，开挖层高3m左右,运至弃渣区域。土质边坡开挖，采用反铲挖掘机进行削坡，并留有1020cm保护层，保护层用人工进行修整，至
7、满足施工图纸要求的坡度和平整度。并且把岸坡、坡积物和滑坡体按施工图纸要求进行清理。4.2根据施工现场地下渗流、地形、地貌和地质条件布置临时排水系统，开挖层水平面向外侧做成一定的坡度以利排水，避免边坡坡脚范围形成积水，保证边坡的稳定。边坡开挖完后，对边坡易风化崩解的土层和砂卵石层，开挖后应及时按设计要求进行喷射混凝土支护。4.3由于地质情况较差，局部边坡在开挖过程中可能产生流沙、管涌、蠕动、甚至崩塌的现象，开挖时必须有专人值守，发现异常情况应及时处理，初步处理办法通常是采用木桩护脚、喷锚支护，即在坡脚打入一排4m6m长木桩，间距0.5，并在木桩顶码砂包护脚，然后再适当削坡降压，打入23m长土钉锚
8、杆，挂上钢筋网进行喷锚支护。4.4基坑开挖至设计建基面30cm处即停止施工以防扰动建基面持力层，立即报请监理组织业主、设计、地质各方面人员联合验槽，采用触探仪或其他设备检验地基承载力是否合符设计要求。检验合格后用人工开挖30cm厚至建基面，清理整平后立即用C10垫层混凝土覆盖。4.5补水泵房开挖标高为平均29.50，基坑最深处标高18.9m。因补水泵房的工期紧，先将开挖提前，根据岩土地质勘探报告，22.00为粘土及砂石层分界线。将迎水面形成堤坝，对堤坝内土方进行开挖，开挖放坡采用1:1.254.6第一步先将基坑开挖线以内29.0026.00土料，直接用2台挖机进行挖转，推土机推至两边第一步土方
9、约13000m，2013年12月25日12月31日6天挖完。4.7第二步基坑开挖线内26.0023.00采用台阶法进行挖机开挖运转。这一部分土约6200m，计划从2014年1月1日2014年1月7日6天挖完。4.8第三部利用推土机按0.3m/层进行推挖，考虑22.00为透水层分界线，发现基坑底部透水即停止工作。4.9第四部开挖22.0018.90围堰止水后进行开挖，利用4台挖掘机进行运转。这一部分土方约5400m，计划从2014年2月20日2014年2月25日5天挖完。（开挖布置图附后）4.10基坑开挖完成后，立即形成基坑止水措施和排水措施，防止基坑被水浸泡。在基坑底部设置30cm30cm集水
10、沟，底部设置80cm80cm80cm集水井。5、 反滤层施工反滤层工作原理 ：土中的水可以顺畅流过，而土粒却被阻留的现象称为反滤(过滤)。反滤不同于排水，后者的水流是沿表面进行的，而不是穿越反滤层。当土中水从细粒土流向粗粒土，或水流从土内向外流出的逸出处，需要设置反滤措施，否则土粒将受水流作用而被带出土体外，发展下去可能导致土体破坏。水利工程中传统采用的砂砾等天然反滤材料作为反滤层，80年代开始使用一种新型材料土工织物，或称土工布。非织造型土工织物是一种很好的反滤材料，既可挡土又能排水。它可布置在堤坝中所有需要设置过滤层的部位，亦即渗流逸出部位和相邻土层土粒级配大小相差较大的界面。 1.反滤机
11、理：土工织物的反滤作用可以用下图来说明。图中左侧为大孔隙堆石体，右侧为被保护土，二者之间夹有起反滤作用的土工织物。当水流从被保护土自右向左流入堆石体时，部分细土粒将被水流挟带进入堆石体。在被保护土一侧的土工织物表面附近，较粗土粒首先被截留，使透水性增大。同时，这部分较粗粒层将 阻止其后面的细土粒继续被水流带 走，而且越往后细土粒被流失的可能 性越小，于是就在土工织物的右侧形 成一个从左往右颗粒逐渐变细的“天 然反滤层”。该层发挥着保护土体的 作用。可见土工织物的存在只是起了促成天然反滤层形成的“催化”作用。 2.淤堵机理：土工织物中的孔道被堵塞，过水面积减小，渗透性下降的现象称淤堵。形成淤堵的
12、原因可分为机械淤堵、化学淤堵和生物淤堵。一般情况下，机械淤堵为主要形式。机械淤堵是土体中的细颗粒随水流进入土工织物孔隙中，并停留其中，随时间增长，停留的细粒愈来愈多，织物的透水性愈来愈小。化学淤堵是由于渗流水中的各种离子，受化学作用形成不溶于水的化合物，如CaC03、 Fe02等，停留于织物孔隙中，减少水流通道从而降低织物的渗透性。生物淤堵是土体或土中水内的藻尖、菌头微生物和有机质在织物孔隙中滋长繁殖，堵塞孔隙所造成。淤堵对织造型和非织造型土工织物有着不同影响。织造型织物孔口通道单一，管状通道间不连通，故孔口或通道内任一处被堵塞，整个通道即不通。针刺非织造土工织物则兼有垂直和水平结构，而且它们
13、之间是相通的，织物孔隙呈迂回树枝状的立体结构，水分进入后即可相互串通，所以即使大部分孔隙被堵塞，仍可保持相当的透水性。 考虑到基坑开挖渗水因素，特组织开展反滤层施工作业，将渗水地段用土工布进行覆盖，将卵石、片石填筑压在土工布上，水分进入后即可相互串通，所以即使大部分孔隙被堵塞，仍可保持相当的透水性，让清水过孔，保留土石沙砾，从而达到护土效果，保护围堰土石流失。 6、施工作业计划土方开挖措施：基坑开挖拟定开工日期为2013年12月25日，完工日期为2014年2月15日，因水泵房工期紧张开挖分为二部分进行。具体开工日期以开工令为准，并相应调整。1）施工准备工作2013年10月25日完成测量放样工作。2）不透水层以上开挖2013年12月25日2014年1月7日，完成29.0022.00开挖工作。透水层以下开挖2014年1月20日2014年1月25日，完成22.0018.9开挖工作，形成基坑验收垫层浇筑条件6.1基础开挖前、开挖
