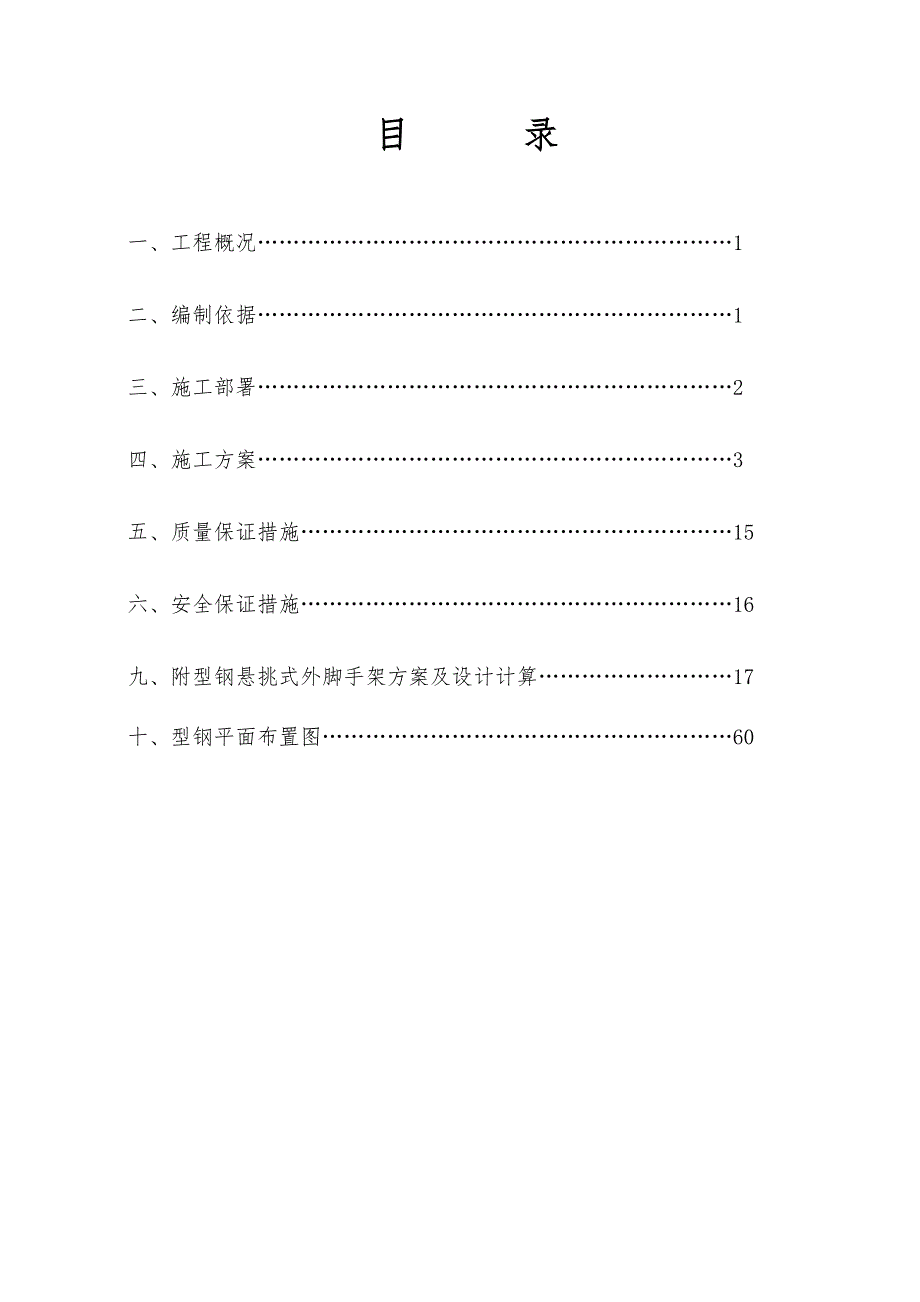

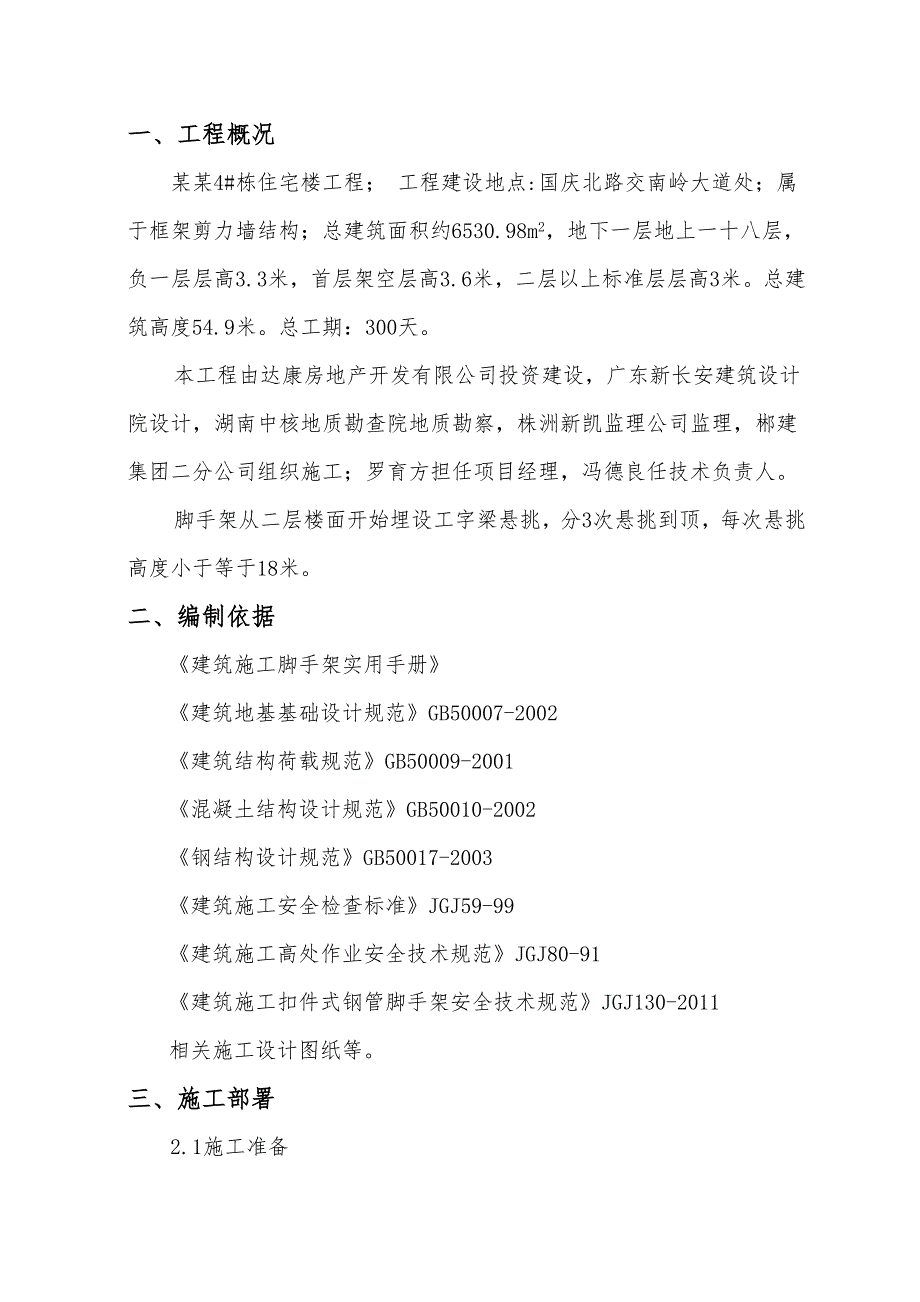

1、目 录一、工程概况1二、编制依据1三、施工部署2四、施工方案3五、质量保证措施15六、安全保证措施16九、附型钢悬挑式外脚手架方案及设计计算17十、型钢平面布置图60一、工程概况某某4#栋住宅楼工程; 工程建设地点:国庆北路交南岭大道处;属于框架剪力墙结构;总建筑面积约6530.98m2,地下一层地上一十八层,负一层层高3.3米,首层架空层高3.6米,二层以上标准层层高3米。总建筑高度54.9米。总工期:300天。本工程由达康房地产开发有限公司投资建设,广东新长安建筑设计院设计,湖南中核地质勘查院地质勘察,株洲新凯监理公司监理,郴建集团二分公司组织施工;罗育方担任项目经理,冯德良任技术负责人。

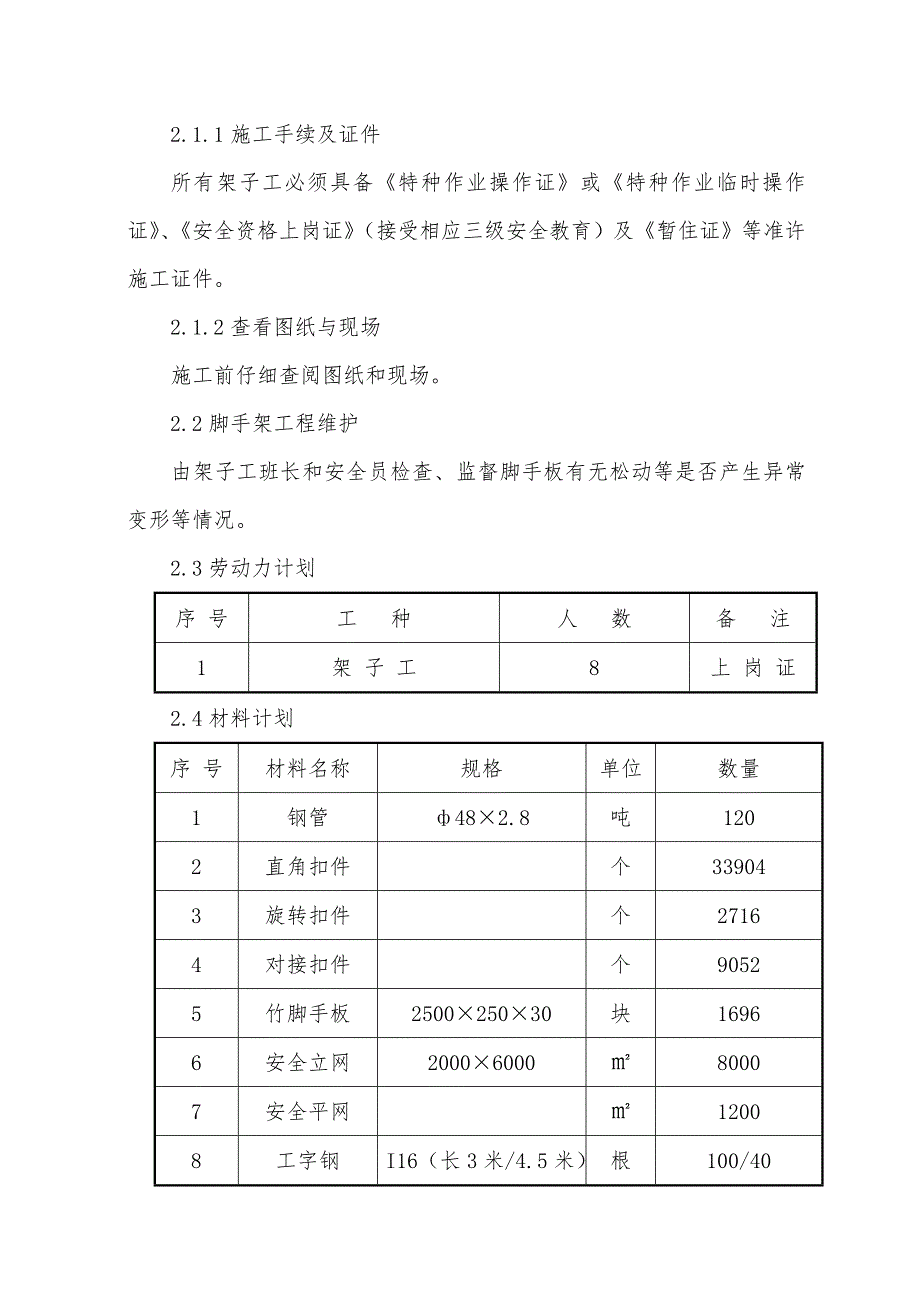

2、脚手架从二层楼面开始埋设工字梁悬挑,分3次悬挑到顶,每次悬挑高度小于等于18米。二、编制依据建筑施工脚手架实用手册建筑地基基础设计规范GB50007-2002建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工安全检查标准JGJ59-99建筑施工高处作业安全技术规范JGJ80-91建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011相关施工设计图纸等。三、施工部署2.1施工准备2.1.1施工手续及证件所有架子工必须具备特种作业操作证或特种作业临时操作证、安全资格上岗证(接受相应三级安全教育)及暂住证等准许施工证件

3、。2.1.2查看图纸与现场施工前仔细查阅图纸和现场。2.2脚手架工程维护由架子工班长和安全员检查、监督脚手板有无松动等是否产生异常变形等情况。2.3劳动力计划序 号工 种人 数备 注1架 子 工8上 岗 证2.4材料计划序 号材料名称规格单位数量1钢管482.8吨1202直角扣件个339043旋转扣件个27164对接扣件个90525竹脚手板250025030块16966安全立网2000600080007安全平网12008工字钢I16(长3米/4.5米)根100/409硬木板20020018块26010安全竹笆452.5施工组织2.5.1人员管理架子工班组统一由项目安全员管理。2.5.2材料供应

4、及管理钢管、扣件及工字钢由架子工班长提供,脚手板、安全网等材料采取购买方式。有强度缺陷的架料严禁进场,且架料进场后首先根据项目文明施工要求作形象处理后方可使用。现场材料按施工现场平面布置图指定位置堆放。,四、施工方案3.1脚手架及安全防护的施工方案:3.1.1外脚手架:根据本工程的结构特点及工期情况,本工程整体外架采用型钢悬挑钢管双排外架与落地式双排钢管外架。本工程外脚手架为主体结构施工及装修施工阶段共用。从二层楼面开始做型钢悬挑脚手架分3段搭设至顶,落地脚手架从地下室搭设至二层楼面。3.1.2里脚手架:在框架柱或剪力墙结构施工、填充墙砌筑及内装饰时,需要搭设里脚手架,里脚手架均采用钢管架,搭

5、设高度根据层高确定。电梯井内搭设井字架,从基坑搭设到顶层。3.1.3防护架:考虑到型钢悬挑钢管脚手架的搭设时间,在型钢悬挑梁处往建筑外围搭设3米宽悬挑防护架,满铺竹架板,外挂彩条布。主体施工阶段型钢悬挑外架拆除时,该防护架不拆除,直到外装饰施工完毕。3.1.4卸料平台、斜道及安全通道:地下室施工阶段,搭设一座独立斜道,主要用于人员上下及塔吊安装前的材料运输。建筑物东面搭设一个安全通道,搭设要求:尺寸为:长宽高=6m3m3.6m,全封闭式,防护架板为双层,上下防护架板间距500mm,交错布置。3.1.5安全防护:双排架外立杆内侧挂全封闭密目安全网。主楼北、东面因靠近临时车道,一层以上全部挂安全竹

6、笆封闭。屋顶四周悬挑板处的悬挑架斜侧也满挂安全竹笆封闭。基坑、楼层屋面临边、楼梯间、电梯井、阳台边、预留洞口等均设置钢管防护栏杆,设防护门,挂安全网,洞口满铺竹架板封闭。各类机械设备及作业区均设置双层安全防护棚。3.2落地式外脚手架的基本构造3.2.1脚手架的构造双排架立杆纵距1.5米,横距1.05米,大横杆步距为1.8米,小横杆间距1米。立杆距结构外边线300mm,小横杆出大横杆外端长度统一为100。外架立杆底部垫一块18*200*200的硬木板,并在距地100处设一扫地杆。首层及操作层满铺脚手板,脚手板应离开墙面120150mm且脚手板边缘距结构不大于150mm,并沿两端立杆设置不小于18

7、0高的挡脚板,脚手板底部挂水平兜网,除作业层必须挂水平网外,下面每两层设一道水平安全网,以防止楼上物体坠落伤人。3.2.2脚手架基础的处理在搭设落地式外架之前,每根立杆底部应设置18*200*200木板做垫板。如外架立杆架设在悬挑楼板或梁上,则必须对楼板进行回顶卸载,并在板面立杆顶部垫50*100木方和底部垫18*200*200木板。 落地式外脚手架搭设高度仅限于标高3.6米以下部位。3.3型钢悬挑外脚手架的基本构造屋面结构顶标高54.9m,从2层楼面(标高3.6m)开始安装悬挑外架,挑梁上搭设双排钢管脚手架。悬挑架最大高度18m,经验算符合要求(见悬挑架计算书),为安全起见,在起始悬挑层的第

8、二层再用钢丝绳斜拉一道,呈“挑拉结合”状,具体见下图: 图二:型钢悬挑架3.3.1 悬挑型钢的构造悬挑型钢是本脚手架的主要承载构件,选用I16工字刚,纵向按1.5m间距布置;悬挑长度1500mm,见上图。在悬挑型钢内、外立杆支承轴线出的工字钢上翼缘表面焊一条长150-200mm的32的短钢筋,插入立杆内,以便固定。3.3.2双排架构造立杆间距:La=1.5m,横杆间距Lb=1.05m,步距h=1.8m,腰杆间距0.9m:连墙杆按二步三跨搭设。铺四层脚手板,二层装修施工使用,另两层安全防护。架体其余搭设要求同落地式外架。3.3.2悬拉钢丝绳如前所述,由于悬挑架高度24m,为安全起见,在悬挑型钢前

9、端100mm处,工字钢下翼缘焊一50 mm钢筋环,用12钢丝绳连接上一层予埋锚固环处进行卸荷处理。型钢悬挑外脚手架的设计计算见附录3.4脚手架搭设的基本要求3.4.1纵向水平杆:纵向水平杆设置在立杆内侧,长度不宜小于3跨即5.1m,纵向水平杆接长接扣应交错布置,两个相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3(如图三所示),搭接长度不应小于1m,应等间设置3个活动扣固定,水平杆端距离扣件长度不小于100mm 。(a)接头不在同步内(立面);(b)接头不在同跨内(平面)1立杆;2纵向

10、水平杆;3横向水平杆图三:纵向水平杆对接接头布置3.4.2横向水平杆:主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除,主节点处两个直角扣件的中心距不应大于150mm,靠墙一端的外伸长度a = 350 。3.4.3脚手板:作业层脚手架板采用竹串片脚手板,应铺满、铺稳,设置在三根横向水平杆上,采用对接平铺,接头处必须两个横向水平杆,脚手板外伸应小于150mm(如图四所示):(a)脚手板对接;(b)脚手板搭接图四:脚手板对接、搭接构造3.4.4立杆:每杆立杆底部应设置底座或垫块,立杆必须应用连墙杆与建筑物可靠连接,落地脚手架必须设置纵、横扫地杆,纵向扫地杆应采用直角扣件固定在距底座上皮不大

11、于200mm处的立杆上,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上,当立杆基础不在同一高度上时,必须将高出的纵向扫地杆向低处延长两跨与立杆固定高低差不应大于1m,靠边坡上方的立杆轴线到边坡的距离不应小于500mm,如图五所示:(纵、横向扫地杆构造)1横向扫地杆;2纵向扫地杆图五:纵、横向扫地杆构造立杆接长必须采用对接扣件连接,应交错布置,两个相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,各接头中心至主节点的距离不宜大雨步距的1/3,立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。3.4.5连墙杆:连墙杆采用在楼面梁内预埋

12、预留钢管立杆,采用架管与外架连接(即刚性连接),与脚手架连接的一端应向下斜连接,落地架布置最大间距为三步三跨,悬挑架布置最大间距为二步三跨,宜靠近主节点设置,偏离主节点的距离不应大于300mm,宜优先采用菱形布置,一字型、开口型脚手架两端必须设置连墙杆。当脚手架下部暂不能设连墙件时可按规程、规范搭设抛撑。3.4.6门洞架:双排脚手架门洞宜采用上升斜杆,平行弦杆桁架结构型式。3.4.7剪刀撑与横向斜撑:双排脚手架应设剪刀撑与横向斜撑。A、剪刀撑:每道剪刀撑跨越立杆的根数宜按下列表确定:剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角450500600剪刀撑跨越立杆的最多根数765每道剪刀撑宽度不应

13、小于4跨且不下于6m,斜杆与地面倾角为450600之间,剪刀撑的设置定位必须在外侧立面的两端,中间各道剪刀撑的净距不应大于15m,剪刀撑斜杆的接长采用搭接,搭接长度不应小于1m,采用不小于2个活动扣件固定,杆端距扣件不小于100mm,剪刀撑斜杆应固定于之相交的横向水平杆或立杆上,固定扣件中心线至主节点的距离不宜大于150mm。见图六。B、横向斜撑:横向斜撑应在同节间,由底至顶层呈之字型连接布置,一字型、开口型脚手架的两端均必须设置横向斜撑,中间宜每隔6跨设置一道。 图六:剪刀撑搭设3.4.8斜道:上人斜道搭设宽度不宜小于1m,坡度宜采用1:3,拐弯处应设置平台,其宽度不小于斜道宽度,斜道两侧及

14、平台外围均设置栏杆及挡脚板,栏杆高度1.2m,档脚板不小于180mm。斜道脚手板横铺,应在横向水平杆下增设纵向支托杆,纵向支托杆间距不应大于500mm,脚手板顺铺时,接头采用搭接,下面的板头应压往上面的板头,板头的凸棱处宜采用三角木填顺,斜道的脚手板上应每隔250300mm设置一根防滑木条,木条厚度为2030mm。3.4.9扣件安装注意事项:3.4.9.1扣件规格必须与钢筋外径相同。3.4.9.2扣件螺栓拧紧力矩不小于40Nm并不大于65Nm 。3.4.9.3主节点处固定横向水平杆,尖刀撑,横向支撑等扣件的中心线距主节点的距离不应大于150。3.4.9.4对接扣件开口应朝上或朝内。3.4.9.5各杆件端头伸出扣件盖板边缘的长度不小于100。3.4.10铺脚手板应注意事项:脚手板铺满铺稳,靠墙、侧离墙距离不应大于150。脚手板应设置在三根横向水平杆上,脚手板采用对接平铺,接头挑段小于等于150用10铁丝绑扎牢固,严禁铺设探头板。首层和作业层铺满脚手板,其余每隔12米铺满一层脚手板。

展开阅读全文
