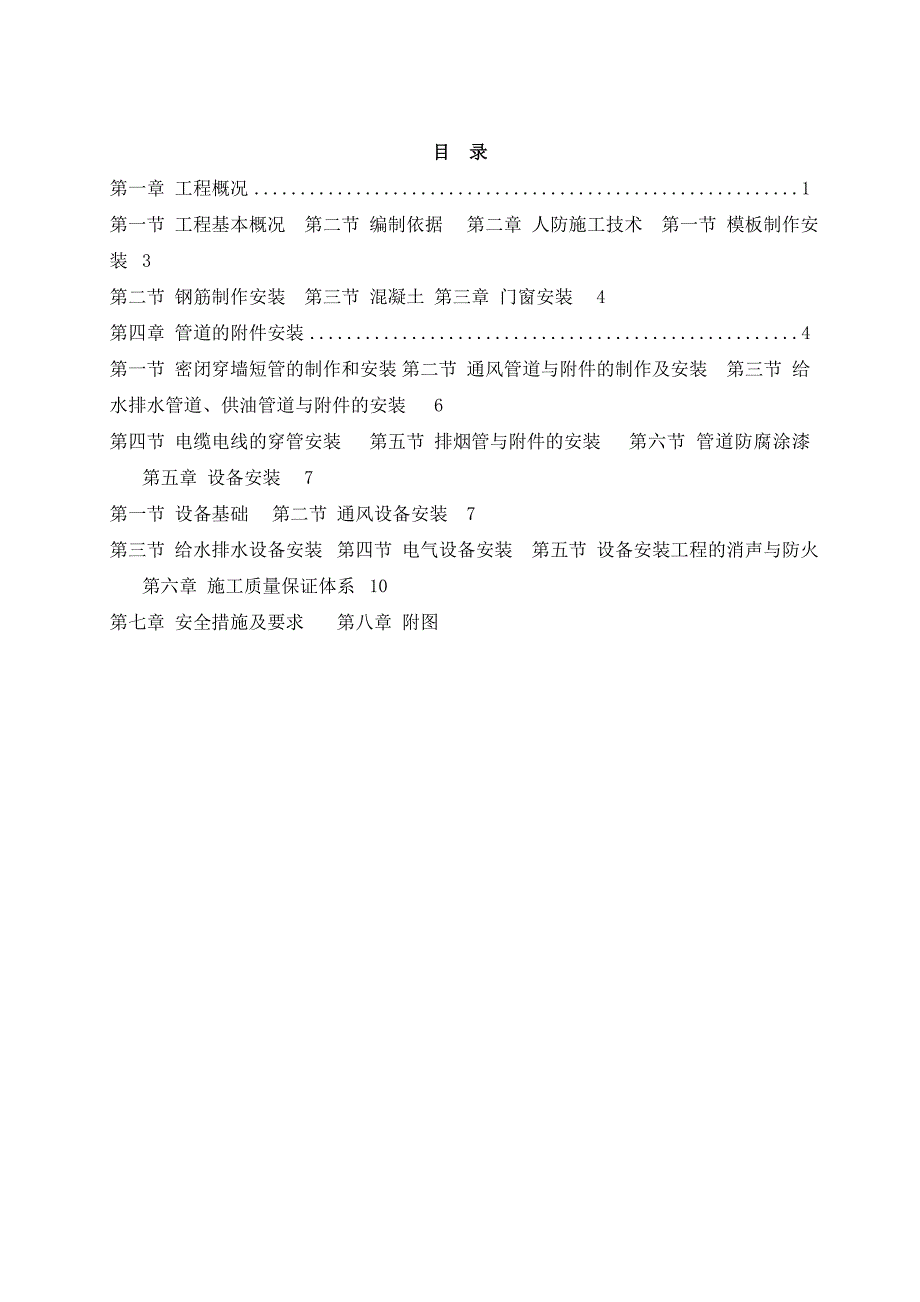

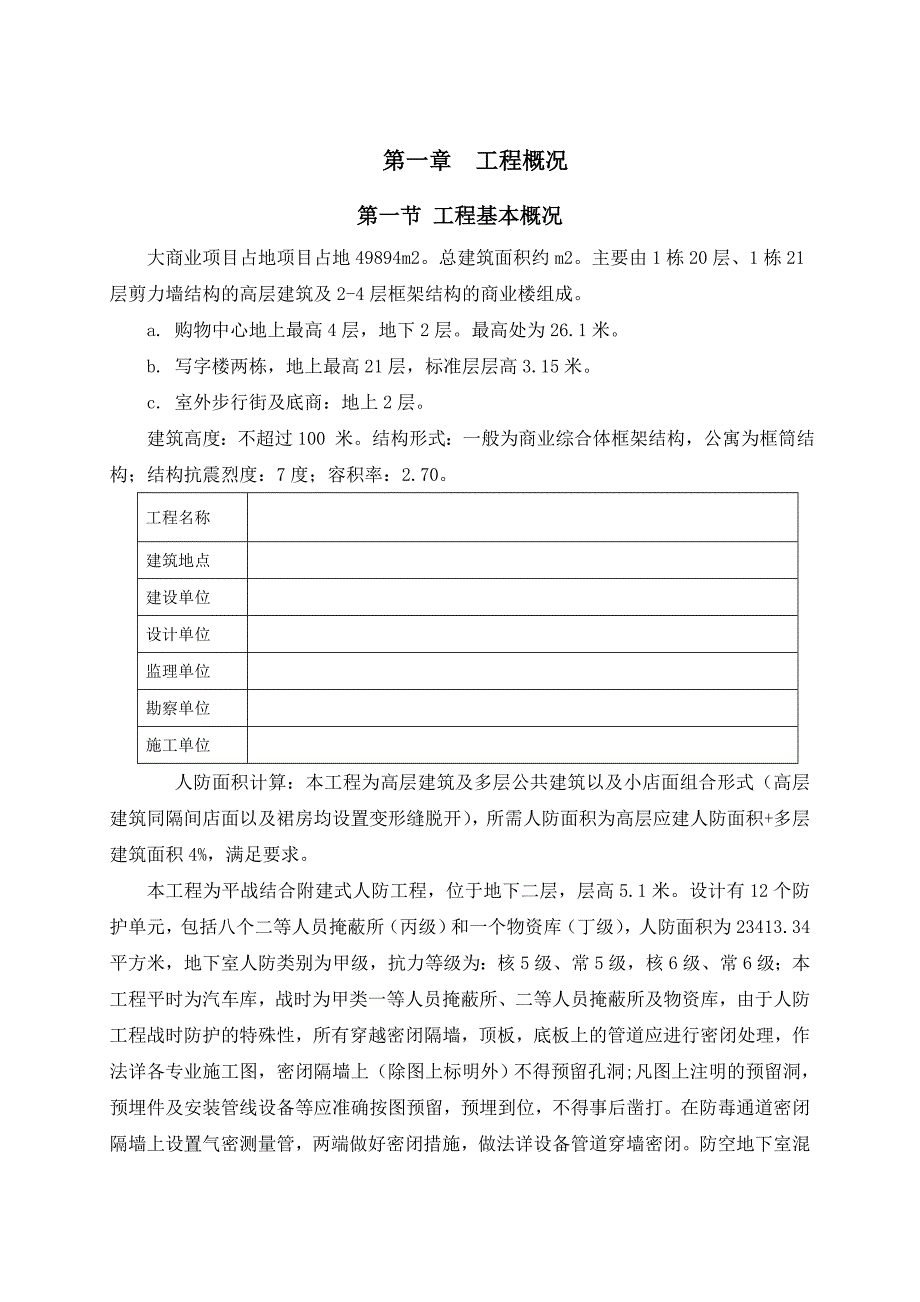

1、目 录第一章 工程概况1第一节 工程基本概况第二节 编制依据第二章 人防施工技术第一节 模板制作安装3第二节 钢筋制作安装第三节 混凝土第三章 门窗安装4第四章 管道的附件安装4第一节 密闭穿墙短管的制作和安装第二节 通风管道与附件的制作及安装第三节 给水排水管道、供油管道与附件的安装6第四节 电缆电线的穿管安装第五节 排烟管与附件的安装第六节 管道防腐涂漆第五章 设备安装7第一节 设备基础第二节 通风设备安装7第三节 给水排水设备安装第四节 电气设备安装第五节 设备安装工程的消声与防火第六章 施工质量保证体系10第七章 安全措施及要求第八章 附图第一章 工程概况第一节 工程基本概况大商业项目
2、占地项目占地49894m2。总建筑面积约m2。主要由1栋20层、1栋21层剪力墙结构的高层建筑及2-4层框架结构的商业楼组成。a. 购物中心地上最高4层，地下2层。最高处为26.1米。b. 写字楼两栋，地上最高21层，标准层层高3.15米。c. 室外步行街及底商：地上2层。建筑高度：不超过100 米。结构形式：一般为商业综合体框架结构，公寓为框筒结构；结构抗震烈度：7度；容积率：2.70。工程名称建筑地点建设单位设计单位监理单位勘察单位施工单位 人防面积计算：本工程为高层建筑及多层公共建筑以及小店面组合形式（高层建筑同隔间店面以及裙房均设置变形缝脱开），所需人防面积为高层应建人防面积+多层建筑
3、面积4%，满足要求。本工程为平战结合附建式人防工程，位于地下二层，层高5.1米。设计有12个防护单元，包括八个二等人员掩蔽所（丙级）和一个物资库（丁级），人防面积为23413.34平方米，地下室人防类别为甲级，抗力等级为：核5级、常5级，核6级、常6级；本工程平时为汽车库，战时为甲类一等人员掩蔽所、二等人员掩蔽所及物资库，由于人防工程战时防护的特殊性，所有穿越密闭隔墙，顶板，底板上的管道应进行密闭处理，作法详各专业施工图，密闭隔墙上（除图上标明外）不得预留孔洞;凡图上注明的预留洞，预埋件及安装管线设备等应准确按图预留，预埋到位，不得事后凿打。在防毒通道密闭隔墙上设置气密测量管，两端做好密闭措施

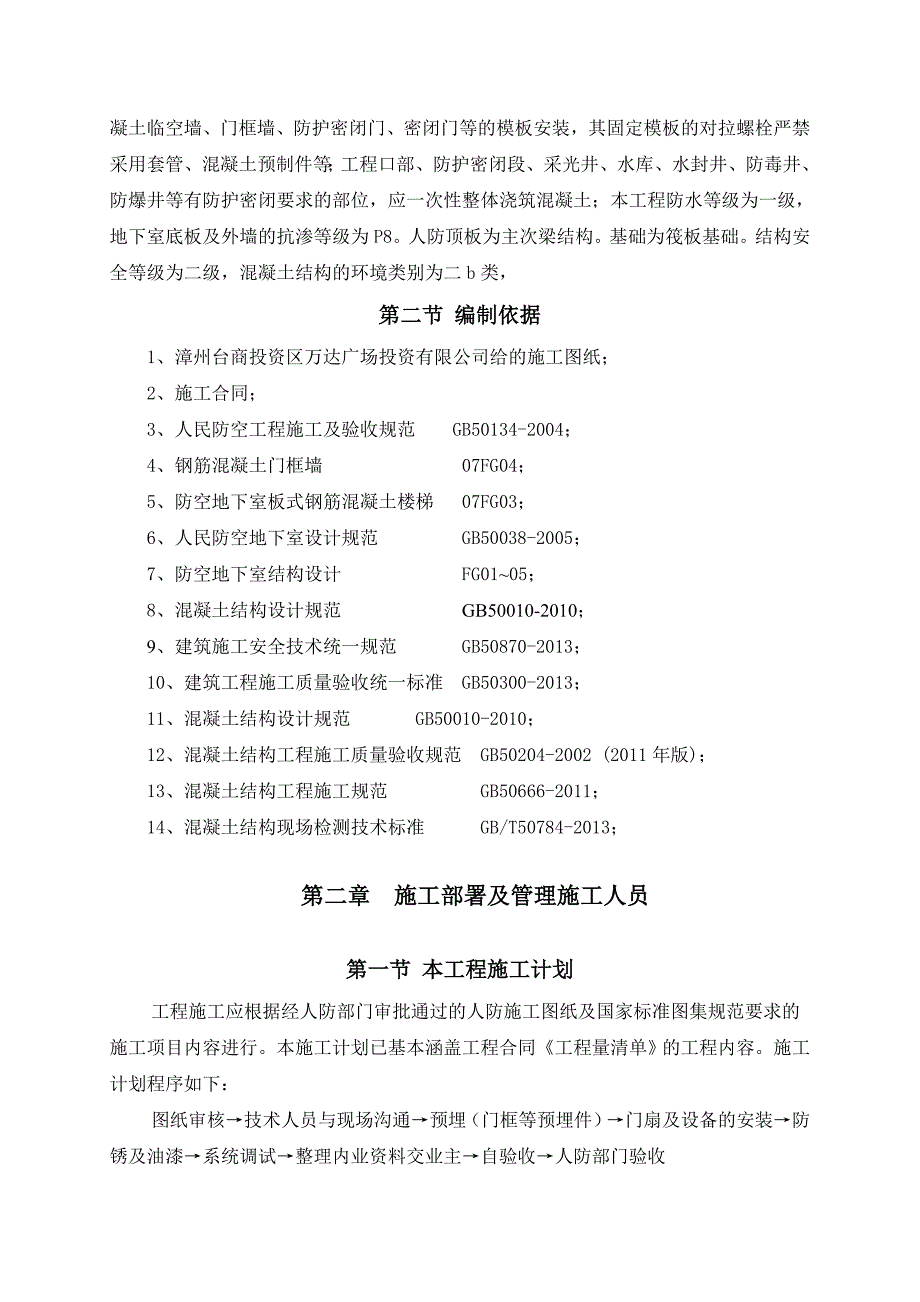

4、，做法详设备管道穿墙密闭。防空地下室混凝土临空墙、门框墙、防护密闭门、密闭门等的模板安装，其固定模板的对拉螺栓严禁采用套管、混凝土预制件等；工程口部、防护密闭段、采光井、水库、水封井、防毒井、防爆井等有防护密闭要求的部位，应一次性整体浇筑混凝土；本工程防水等级为一级，地下室底板及外墙的抗渗等级为P8。人防顶板为主次梁结构。基础为筏板基础。结构安全等级为二级，混凝土结构的环境类别为二b类，第二节 编制依据 1、漳州台商投资区万达广场投资有限公司给的施工图纸；2、施工合同；3、人民防空工程施工及验收规范 GB50134-2004；4、钢筋混凝土门框墙 07FG04；5、防空地下室板式钢筋混凝土楼梯
5、 07FG03；6、人民防空地下室设计规范 GB50038-2005；7、防空地下室结构设计 FG0105；8、混凝土结构设计规范 GB50010-2010；9、建筑施工安全技术统一规范 GB50870-2013；10、建筑工程施工质量验收统一标准 GB50300-2013；11、混凝土结构设计规范 GB50010-2010；12、混凝土结构工程施工质量验收规范 GB50204-2002 (2011年版)；13、混凝土结构工程施工规范 GB50666-2011；14、混凝土结构现场检测技术标准 GB/T50784-2013；第二章 施工部署及管理施工人员第一节 本工程施工计划工程施工应根据经人
6、防部门审批通过的人防施工图纸及国家标准图集规范要求的施工项目内容进行。本施工计划已基本涵盖工程合同工程量清单的工程内容。施工计划程序如下：图纸审核技术人员与现场沟通预埋（门框等预埋件）门扇及设备的安装防锈及油漆系统调试整理内业资料交业主自验收人防部门验收本工程施工进度根据施工组织设计前期预埋，后期安装。从2014年11月3日至2016年2月3日结束。共453天。第二节 技术配合及施工措施 1、认真熟悉施工图纸，并派出相关技术人员与本工程的甲方代表、总包负责人、监理人员及有关专业班组进行技术交流，根据人防质检部门监督要求做好技术和施工准备。图纸中有不符合人防规范要求的地方，及时会同设计院协商解决
7、，以取得对人防施工图的一致性。 2、原材料的准备，根据设计图纸中所采用的型号规格，按国家标准图集要求进行采购，所采购的水泥，钢材等都有出厂质检报告。序号设备名称数 量状态备注1钢筋T良好2水泥T良好3模板M良好4混凝土输送泵6良好混凝土输送5插入式振动棒12良好砼振捣6磨光机3良好表面打磨 3、施工机械及工具的准备，根据本工程的施工情况及工程量，将在本工程施工进度中列入下表的施工工具，并根据实际需要投入其他工具。名 称型 号数 量备注切割机J3G6-40010台立式砂轮机10台气体保护焊机MBC-3505台交流弧焊机BX1-30010台交流弧焊机BX1-5006台交流弧焊机BX1-31510台
8、磁力吊线锤20个便携式配电箱（工地）10只冲击钻10台千斤顶3T8台千斤顶5T4台链条葫芦2T8台链条葫芦3T4台气割机8台磁力钻5台工程车4部角磨机12台手推铲车6台第三节 管理施工人员类 别岗 位人数职 责备注施工项目负责人1本工程项目负责人施工员4负责监管工程安装安全员3负责监管生产安全质检员2负责监管安装质量施工工人60设备安装第三章 人防施工技术第一节 模板制作安装 在地下室人防所需砼剪力墙支模中，侧模必须具有足够的强度，刚度和稳定性，能可靠地承载浇筑砼的自重和侧压力，以及在施工过程中新生产的荷载：保证工程结构形状、尺寸和相互位置的正确，模板的接缝严密防止漏浆产生，人防临空墙、门框墙
9、的模板安装，其固定模板的对拉螺栓上严禁采用套管。 人防剪力墙模板及其支架拆除时的砼强度，应符合设计要求，侧模在砼强度能保证其表面及棱角不因拆除模板而受损坏后，方可进行拆除。已拆除模板及其支架的结构，在砼强度符合设计砼强度等级的要求后，方可承受全部使用荷载。第二节 钢筋制作安装 在地下室人防工程施工中所需钢筋材料应有出厂质量证明或试验报告单钢筋表面应有标志。进场时应按批号及直径规格分批检验，抽取试样作力学性能试验，合格后方可使用。钢筋的表面应洁净、无损伤、油渍、漆污和铁锈等应在使用前清除干净，带有颗粒状或片状老锈的钢筋不得使用。 在安装中，设置在同一构件内的焊接工头应相互错开，受力钢筋在受拉区不
10、宜超过5%受压区限。各受力钢筋之间的邦扎接头位置应相互错开。从任一邦扎接头中心至接接长度1.3倍区段内，有邦扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率、受拉区不得超过25%受压区不得超过50%。在绑扎接头区段内，受力钢筋截面面积不得超过受力钢筋总截面积的50%。邦扎或焊接的钢筋骨架，不得有变形、松脱和开焊。第三节 混凝土 本工程地下室人防结构砼采用商品砼泵送，在砼浇筑施工过程中，砼的供应，必须保证输送砼泵能连续工作。在浇筑砼前，对模板内的杂物和钢筋的油污等应清理干净、对模板的缝隙和孔洞应予堵严、对木模板应浇水湿润，但不得积水。砼浇筑的厚度，当采用插入式振捣器时，应为振捣作用部分长度的1
11、.25倍。每一振点的振捣延续时间，应使砼表面呈现浮浆和不再沉落。采用插入式振捣器时，捣实砼的移动间距，不宜大于振捣器作用半径的1.5倍，振捣器与模板的距离，不应大于其作用半径的0.5倍，并应避免碰撞钢筋、模板，预埋件等，振捣器插入下层砼内的深度不应小于50MM。大体积砼的浇筑应合理分段分层进行，使砼沿高度均匀上升，浇筑应在室外气温较低时进行。 对于已浇捣完毕的砼，应加以覆盖和浇水养护，并应符合下列规定：浇捣完毕后12小时内对砼加以覆盖和浇水，浇水养护时间不得少于14天。浇水次数应能保持砼处于润湿状态，当日平均气温低于5度时，不得浇水。 砼表面缺陷的修整；面积较小且数量不多的蜂窝或露石的砼表面，
12、可用1：21：2.5的水泥砂浆抹平，在抹吵浆之前，必须用钢丝刷或加压水洗刷基层。较大面积的蜂窝，露石或露筋，应按其全部深度凿去薄弱的砼层和个别突出的骨料颗粒，然后用钢丝刷或加压水浇刷表面，再用比原砼强度等级提高一级的细骨料砼堵塞并捣实。在浇筑砼施工中，应按所选图集及图纸要求对有关防护设备的吊环，预埋件，封堵构件进行预埋，严禁事后敲凿，对穿过钢筋砼的管件按各专业施工图进行预埋，并作好防护密闭处理。平时穿越工程的管道液必须满足人防的防护密闭要求。第四章 门窗安装 本工程地下室共有防护门，防护密闭门，密闭门，防暴波活门等各类人防门，安装精度高，难度大。对于门扇上下铰页受力均匀，门窗与门框贴合严密，门
13、扇关闭后密封条压缩量均匀，严密不漏气。门扇启闭灵活，闭锁活动灵敏，门扇外表面标有闭锁开关方向，门扇能自由开到终点位置，门扇的零部件齐全，无锈蚀，无损坏。 门扇，门框的运输，砼强度达到设计强度的70%后，方可进行搬移和运输，门扇和钢框应与车身固定牢靠，避免剧烈碰撞和振动，对方场地应平整、坚固、无积水。金属构件不得露天堆放。各种防护设施应分类堆放，密闭门及钢框应立式堆放，并支撑牢靠。门扇水平堆放时，其内表面应朝下，应在两长边放置同规格的条形垫木，在门扇的跨中处不得放置垫木。第五章 管道的附件安装第一节 密闭穿墙短管的制作和安装 当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短
