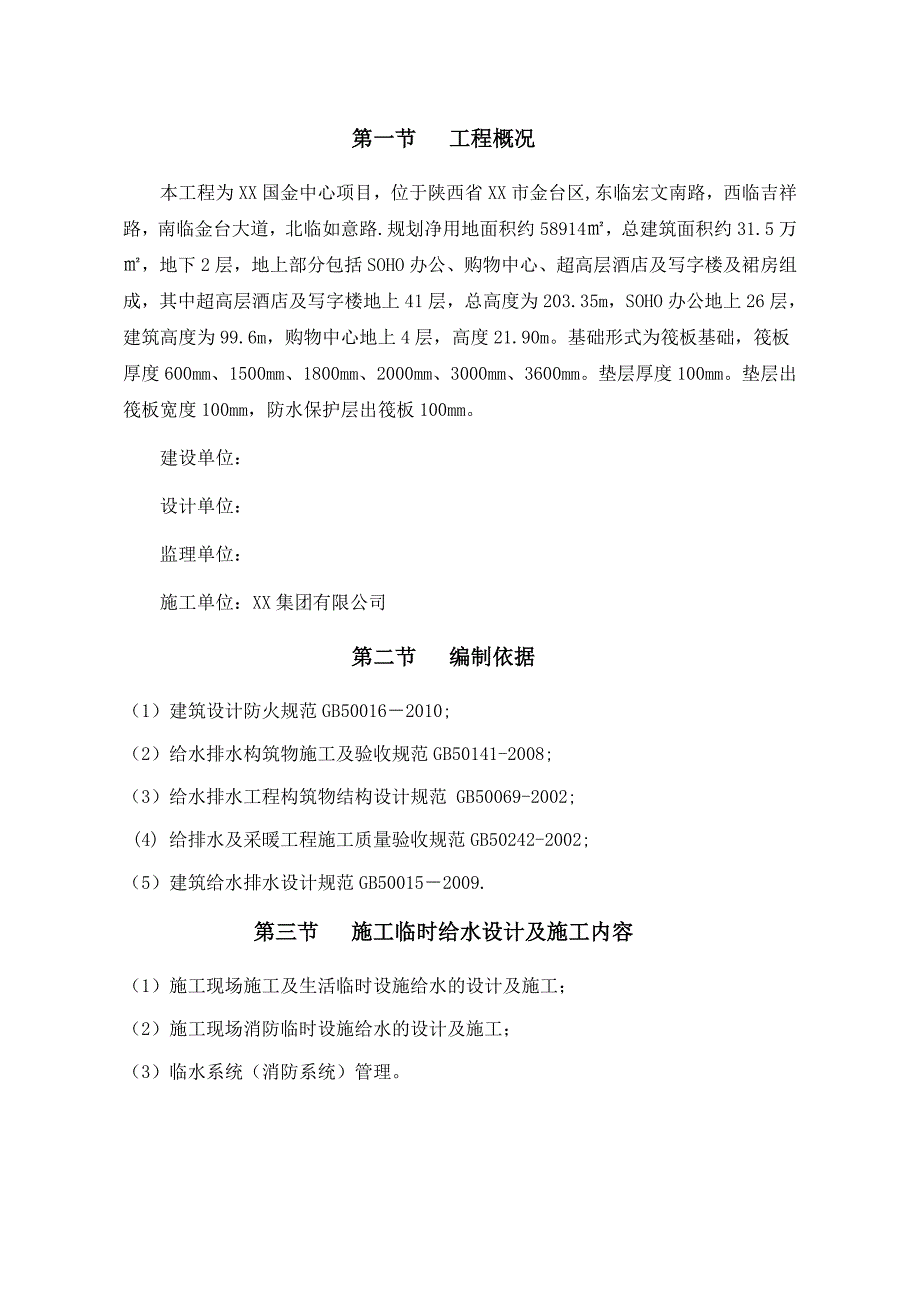

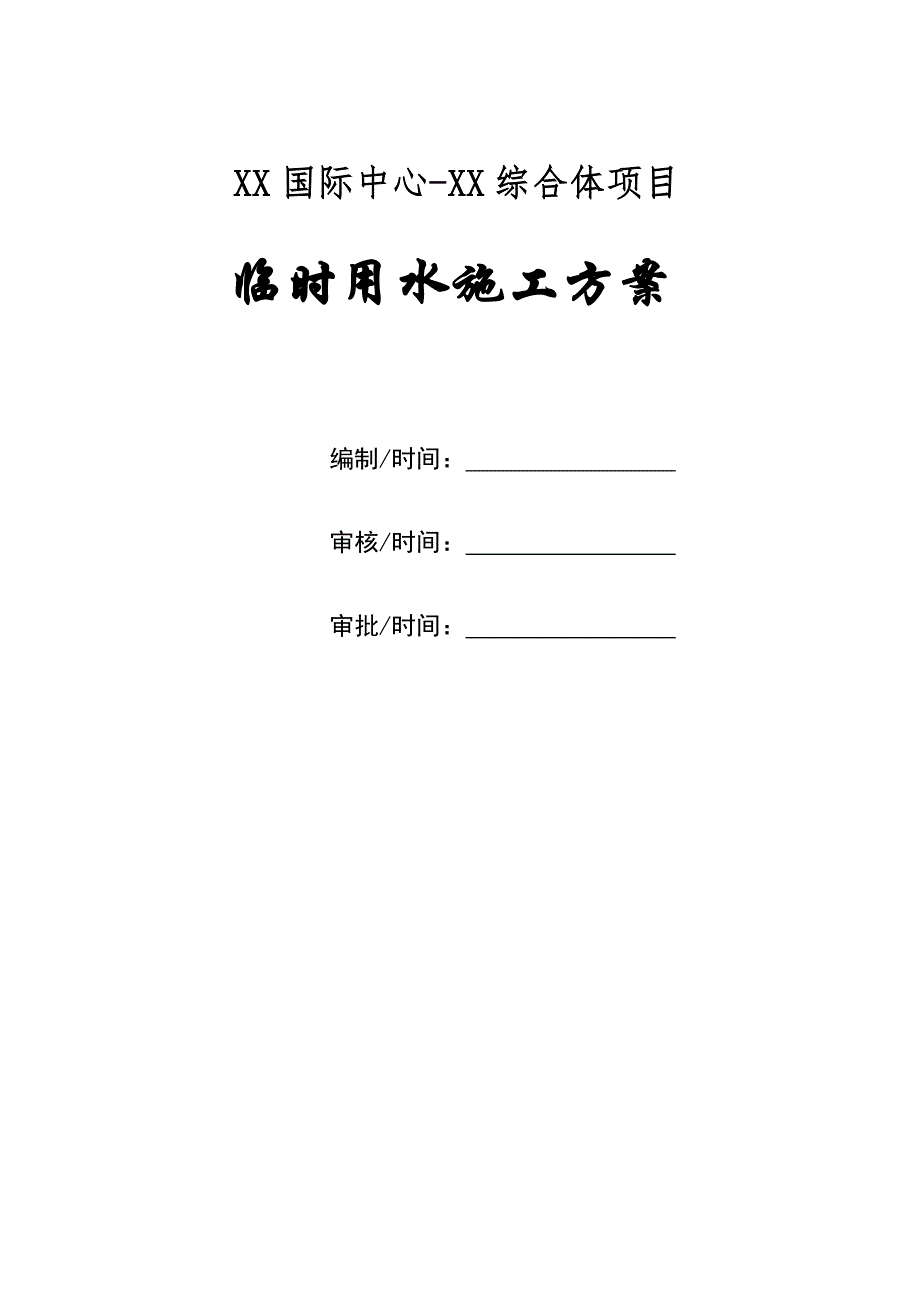

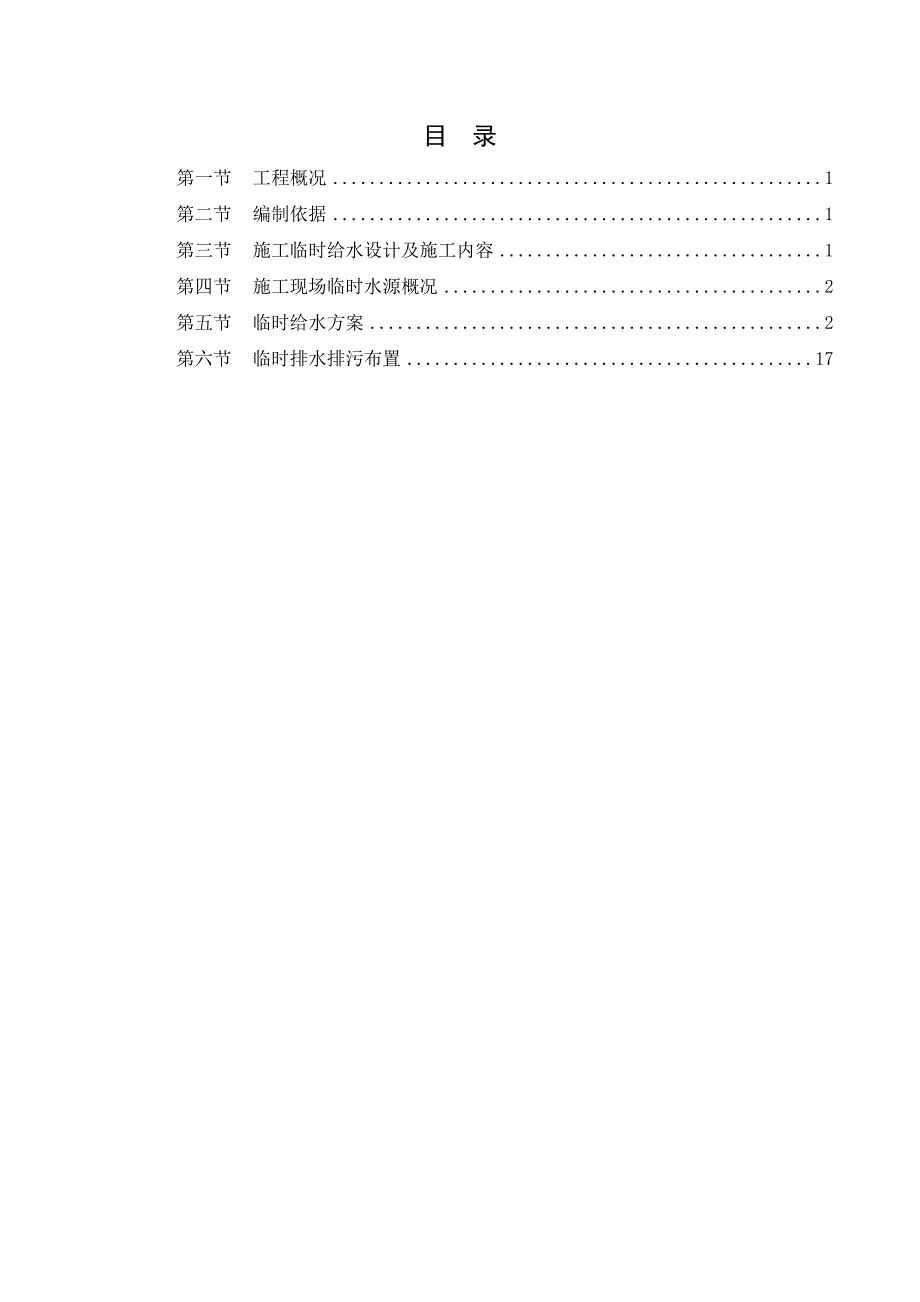

1、XX国际中心-XX综合体项目临时用水施工方案编制/时间： 审核/时间： 审批/时间： 目 录第一节工程概况1第二节编制依据1第三节施工临时给水设计及施工内容1第四节施工现场临时水源概况2第五节临时给水方案2第六节临时排水排污布置17第一节 工程概况本工程为XX国金中心项目，位于陕西省XX市金台区, 东临宏文南路，西临吉祥路，南临金台大道，北临如意路.规划净用地面积约58914，总建筑面积约31.5万，地下2层，地上部分包括SOHO办公、购物中心、超高层酒店及写字楼及裙房组成，其中超高层酒店及写字楼地上41层，总高度为203.35m，SOHO办公地上26层，建筑高度为99.6m，购物中心地上4层
2、，高度21.90m。基础形式为筏板基础，筏板厚度600mm、1500mm、1800mm、2000mm、3000mm、3600mm。垫层厚度100mm。垫层出筏板宽度100mm，防水保护层出筏板100mm。建设单位： 设计单位： 监理单位： 施工单位：XX集团有限公司第二节 编制依据（1）建筑设计防火规范GB500162010;（2）给水排水构筑物施工及验收规范GB50141-2008;（3）给水排水工程构筑物结构设计规范 GB50069-2002; (4) 给排水及采暖工程施工质量验收规范GB50242-2002;（5）建筑给水排水设计规范GB500152009.第三节 施工临时给水设计及施工
3、内容（1）施工现场施工及生活临时设施给水的设计及施工；（2）施工现场消防临时设施给水的设计及施工；（3）临水系统（消防系统）管理。第四节 施工现场临时水源概况 该工程临水水源接驳点有两处，西北角与东南角各有一处管径为DN100的给水点。第五节 临时给水方案1.现场临时供水量计算1）工程用水量计算:工地施工工程用水量可按下式计算：q1=K1Q1N1K2/(T1b83600)其中 q1 施工工程用水量 (L/s)； K1 未预见的施工用水系数，取1.1； Q1 年(季)度工程量 (以实物计量单位表示)，取值如下表； N1 施工用水定额，取值如下表； T1 年(季)度有效工作日(d)，取228天；
4、b 每天工作班数(班)，取2； K2 用水不均匀系数，取1.4。工程施工用水定额列表如下:序号用水名称用水定额N1工程量Q1单位1 浇筑混凝土全部用水 17005800m 2 砌筑工程全部用水 1501675m 3 抹灰工程全部用水 3012480 经过计算得到 q1 =1.11.4/(228283600)=1.23L/S。2）机械用水量计算: 施工机械用水量计算公式： q2=K1Q2N2K3/(83600) 其中 q2 施工机械用水量 (L/s)； K1 未预见的施工用水系数，取1.05； Q2 同一种机械台数(台)，取值如下表； N2 施工机械台班用水定额，取值如下表； K3 施工机械用水
5、不均匀系数，取2。 经过计算得到 q2 =1.0584802/(83600)=0.62L/S。3）工地生活用水量计算: 施工工地用水量计算公式： q3=P1N3K4/(b83600) 其中 q3 施工工地生活用水量 (L/s)； P1 施工现场高峰期生活人数，取650人； N3 施工工地生活用水定额，取值如下表； K4 施工工地生活用水不均匀系数，取1.3； b 每天工作班数(班)，取2。 施工工地用水定额列表如下:序号用水名称单位耗水量N1（L）1施工现场生活用水L/人40 经过计算得到 q3=650401.3/(283600)=0.59L/S。4）生活区用水量计算: 生活区生活用水量计算公
6、式： q4=P2K4N5/(243600) 其中 q4 生活区生活用水量 (L/s)； P2 生活区居住人数，取650人； N4 生活区昼夜全部生活用水定额，取值如下表； K5 生活区生活用水不均匀系数，取2； 生活区生活用水定额列表如下:序号用水名称单位耗水量N1(L)1生活区全部生活用水L/人80 经过计算得到 q4=650802/(243600)=3.64L/S。 q= q1+q2+q3+q4=6.085）消防用水量确定: 根据依据建设工程施工现场消防安全技术规范，确定消防用水量 q5 =10L/S。6）施工工地总用水量计算: 施工工地总用水量Q可按以下组合公式计算： 当工地面积小于5万
7、平方米， (q1+q2+q3+q4)q5时：Q=q5 (q1+q2+q3+q4)q5时：Q=q1+q2+q3+q4 在此计算中得:Q =q5 =10=10L/S； 最后计算出的总用水量，还应增加10%，以补偿不可避免的水管漏水损失。 最后Q还应增加10%,得出 Q =10+1=11L/S；7）供水管径计算: 工地临时网路需用管径，可按下式计算： d=(4Q/1000)1/2 其中: d 配水管直径(m)； Q 施工工地用水量(L/S)； 管网中水流速度(m/s),取V=1.1(m/s)； 供水管径由计算公式：d=411/(3.141.11000)0.5=0.113m=113mm 得临时网路需用
8、管径为DN150的供水管。2.供水系统设计1）办公区生活给水设计办公区生活给水供水在施工现场西北角设1#高位水箱提供，高位水箱容积为10m，安装高度为4m(由钢构件支架支撑)，水箱水源由施工现场西北角市政水源接驳点接入，水箱进水管道设水表及DN80截止阀，水箱内设浮球阀控制水位。供水干管管经为DN50，当干管连接至厨房处预留DN25厨房用水接驳点，设截止阀控制。办公区生活区设男女卫生间各一间（带淋浴），洗漱间、洗衣房各一间，以上给水均由西北角1#水箱提供。1#高位水箱接管示意图冷热水管均采用PP-R管，热熔连接阀门采用全铜质阀门生活区厨卫给水管路布置示意图临水生活区淋浴器安装外观图临水生活区洗
9、浴用热水器安装外观图临水生活区小便器及洗脸盆外观图临水生活区大便器安装外观图2）施工及消防用水设计a.地下室施工阶段施工及消防用水设计施工及消防用水供水在施工现场西南角首层地面设2#施工及消防用水箱提供，水箱规格为3000*4000*3000，水箱容积为36m，水池水源由施工现场西北角市政水源接驳点接入，水池进水管道设水表及DN80截止阀，水箱内设浮球阀控制水位。水箱出水管道设置增压泵进行增压。2#水箱接管示意图为保证工地消防及生产要求，0沿基坑边设DN125环状管网，每隔50m 预留一个生产用水配水点，确保施工用水方便可靠。平面生产用水就近由环网配水点接出。地下室施工阶段消防及生产用水主管网
10、分布图地下室的消防与生产用水立管同样由环网接出，生产立管采用管径为DN50的焊接钢管，每层预留DN25用水口，并装设DN25截止阀；消防立管采用DN80焊接钢管，每层按要求设消火栓，直径为DN65。每个消火栓配一个口径为DN65的消防枪，两根25米消防水带，2个4kg手提式ABC磷酸铵盐干粉灭火器；共设5个口径为DN65消火栓；现场北面设水泵接合器SQS100-1.6一处。地下室施工阶段施工及消防用水系统图地下室施工阶段阶段消火栓及管线分布图b.主体施工阶段施工及消防用水设计施工至主体阶段时，拆除原首层2#消防生产水箱移至B1层对应F1层主楼东南角处，即为3#消防施工用水箱，保留原2#水箱进水
11、点水表及截止阀，3#水箱水源由原2#水箱进水源接驳点接入，水箱内设浮球阀控制水位。沿主体结构外围地面设环状管网供生产及消防用水，环状管网水源由3#水箱供给。主体施工阶段B1层局部消防及施工用水布置示意图楼层外围的消防与生产用水、地下室及楼内首层用水、裙楼F2层至裙楼屋面给水立管均由首层环网接出，生产立管采用管径为DN50的焊接钢管焊接，每层预留DN25用水口，并装设DN25截止阀；消防立管采用DN80焊接钢管，每层按要求设消火栓，直径为DN65。每个消火栓配一个口径为DN65的消防枪，两根25米消防水带，2个4kg手提式ABC磷酸铵盐干粉灭火器；裙楼每层设2个消火栓，4个4kg手提式ABC磷酸
12、铵盐干粉灭火器；主楼每层设1个消火栓，2个4kg手提式ABC磷酸铵盐干粉灭火器；楼层外围设4个消火栓，8个4kg手提式ABC磷酸铵盐干粉灭火器。主体施工阶段消防与生产用水系统图消火栓安装图消火栓安装效果图楼内设临时移动卫生间供施工人员使用，设置原则为裙楼F2层2个、F5层2个、F8层2个；主楼（塔楼）F1层、F4层、F7层、F10层依次直至F44层每隔两层设卫生间2个。上述卫生间供水均由各层施工用水供水点接DN20焊接钢管供给。主体施工阶段首层消防及施工用水布置图主体施工阶段主楼内各层消火栓排布图主体施工阶段裙楼内各层消火栓排布图3.泵房设计(1)泵房水箱选型 泵房水池容积按1小时消防用水量计
13、算V1=1013600=36m3，立管按照同时使用的消火栓为2支计算，每只消火栓流量5L/s，消火栓用水量为25=10L/s,故楼层水箱容积按30分钟消防用水量计算，水箱容积V2=103060=18m3。选用300030002400 的钢板临时水箱。故2#水箱（3#水箱）外形尺寸均为4000*3000*3000,4#水箱、5#水箱、6#水箱外形尺寸均为300030002400。(2)消防施工用水水箱及水泵设计分布表分布位置水箱名称水泵名称首层东南角2#水箱2#增压泵主楼B1层3#水箱3#增压泵塔楼F16层4#水箱4A#增压泵4B#增压泵塔楼F31层5#水箱5A#增压泵5B#增压泵塔楼屋面6#水箱6#增压泵注：各层崩的具体作用见图：地下室施工阶段阶段地下室及首层用水系统图及图：主体施工阶段消防与生产用水系统图。(3)水泵的选型a.2#增压泵选型：该部分水箱设置在首层东南角，其水泵扬程计算如下：Z户最不利点高程Z泵吸入点高程H户最不利点所需水头H损沿程损失因本设计中主楼室内每层设置一个直径65mm的单口消火栓，配置喷嘴19mm的直流水
