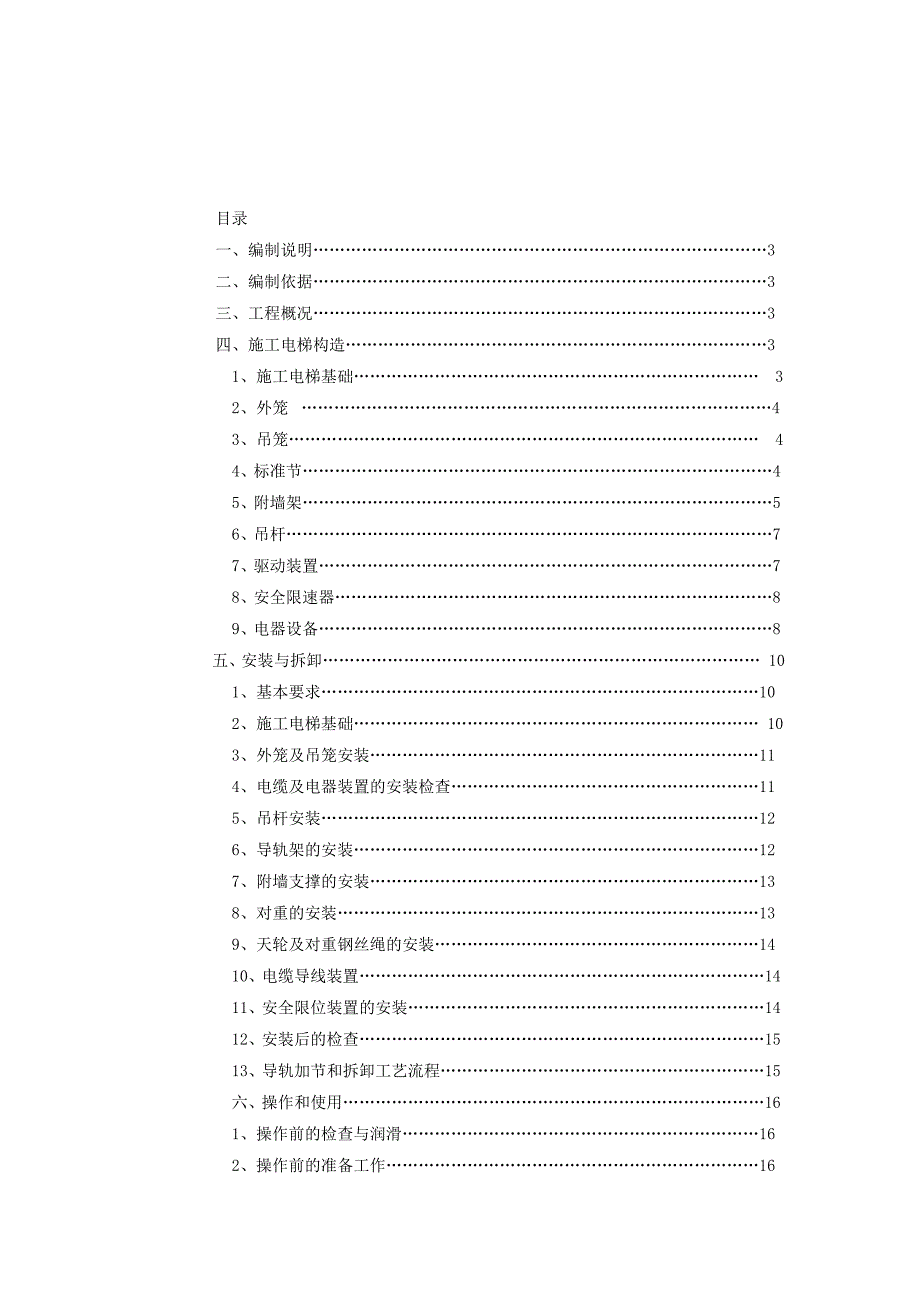

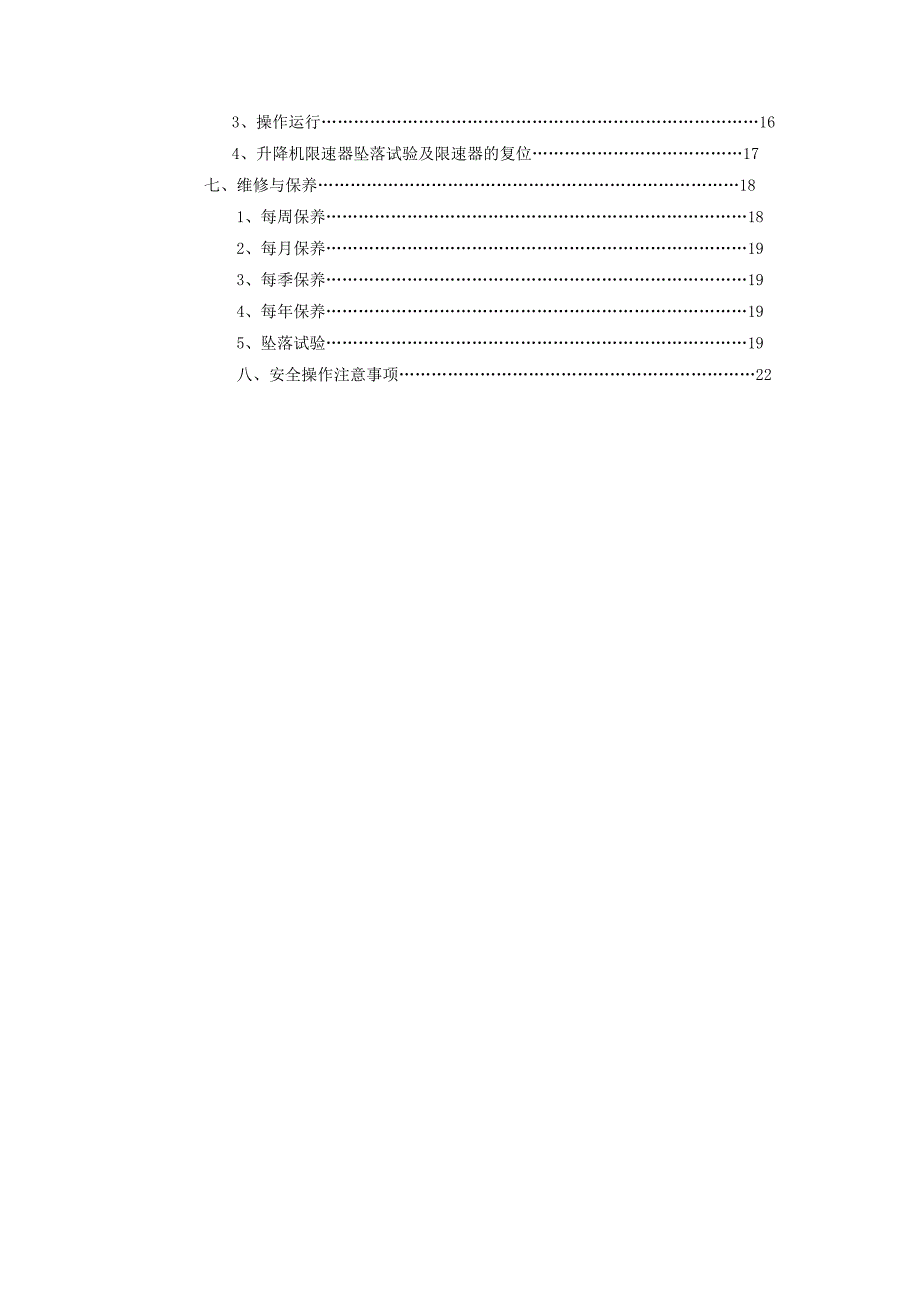

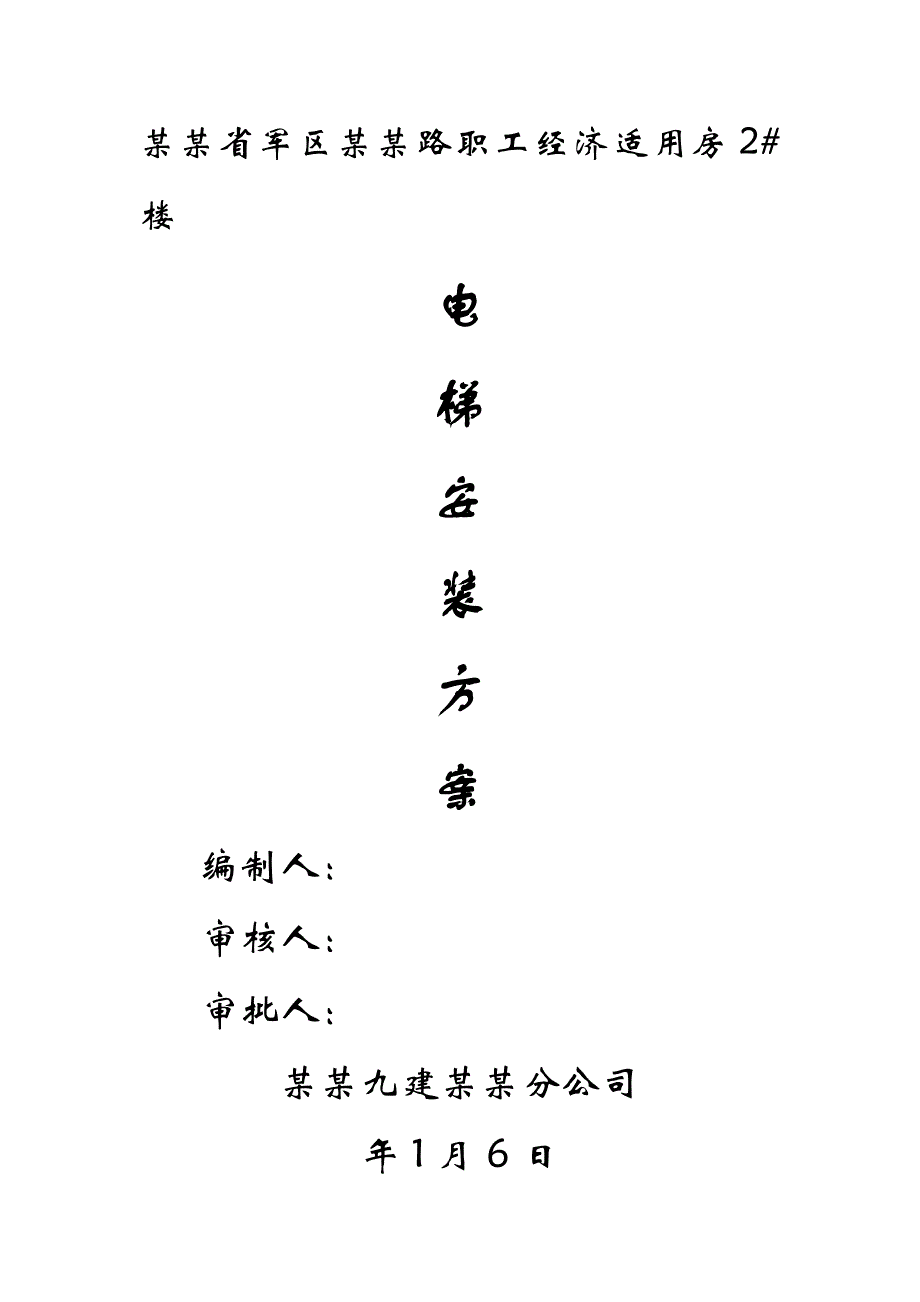

1、某某省军区某某路职工经济适用房2#楼电梯安装方案编制人：审核人：审批人：某某九建某某分公司年1月6日目录一、编制说明3二、编制依据3三、工程概况3四、施工电梯构造31、施工电梯基础 32、外笼43、吊笼 44、标准节45、附墙架56、吊杆77、驱动装置78、安全限速器89、电器设备8五、安装与拆卸 101、基本要求102、施工电梯基础 103、外笼及吊笼安装114、电缆及电器装置的安装检查115、吊杆安装126、导轨架的安装127、附墙支撑的安装138、对重的安装139、天轮及对重钢丝绳的安装1410、电缆导线装置1411、安全限位装置的安装1412、安装后的检查1513、导轨加节和拆卸工艺流
2、程15六、操作和使用161、操作前的检查与润滑162、操作前的准备工作163、操作运行164、升降机限速器坠落试验及限速器的复位17七、维修与保养181、每周保养182、每月保养193、每季保养194、每年保养195、坠落试验19八、安全操作注意事项22他3一.编制说明某某省军区某某路职工经济适用住房2#楼工程主体工程已施工至11层，室内2次结构已具备施工条件，为确保施工进度，需在施工现场北边11-12轴之间安装外用施工电梯一部，作为垂直运输工具。外用施工升降机型号SCD200/200,制造单位是湖北江汉建筑工程机械有限公司。二、编制依据1、湖北江汉建筑工程机械有限公司施工升降机操作手册；2、
3、建筑机械使用安全技术规程（JGJ33-2001）；3、国家及某某省的有关规范、标准、规程；4、建筑施工安全检查标准JGJ59-99；5、起重机械安全规程GGB6067-85;6、起重机械用钢丝绳检验和报废使用标准。三、工程概况1、本工程为剪力墙结构，地下2层，地上34层，建筑总高度98.9米，总建筑面积26178.3M2，施工升降机主要用于二次结构及室内装修阶段施工垂直运输，2、SCD200/200双笼施工升降机，每只吊笼额定载重量2000，提升速度35M/MIN，升降机需在5米以内配备专用电箱，SCD200/200双笼施工升降机电机总功率38KW。四、 施工电梯构造1、施工电梯基础施工电梯基
4、础为一混凝土平台,上置支承导轨架的外笼.按照本说明书的“安装与拆卸”的要求在安装现场浇注而成，见“SCD200/200施工电梯基础图”。2、外笼本工程外笼为双吊笼，由防护围拦和底盘组成。防护围拦为钢丝网护拦，依附在底盘上，围拦前方装有外笼门和电器连锁装置，外笼门一旦打开，吊笼将停车且在关闭笼门之前不能启动，外笼底盘装有缓冲弹簧，用以吸收吊笼着地时的冲击载荷。底盘上设有地脚螺栓孔，以保证施工电梯与基础可靠联结。3、吊笼吊笼为钢骨架结构，四臂采用钢丝网制成，便于采光，视野清晰，设外跨司机室。吊笼靠建筑物一侧装有上下双开门或翻板门，另一侧装有单开门，便于人员出入。吊笼顶部设有活顶门，笼内有扶梯，便于
5、人员到顶部进行安装、拆卸工作，为保证安全，吊笼顶部装有安全围栏4、标准节标准节为桁架结构，主肢采用764的无缝钢管，长1508。每一节标准节装有一根或两根高精度齿条，标准节之间用专用螺栓螺母可靠联接，多节标准节连结后称为导轨架，通过附墙架与建筑物固定，作为施工电梯上下运行的轨道。标准节有三角形和正方形截面（650650和800800）两种形式，本工程采用650650的形式。5、附墙架附墙架用于把导轨架与建筑物固定。附墙架一端固定于标准节角铁上，另一端固定于建筑物结构上。附墙架有几种不同的型式，长度可在一定范围内调节。排架式附墙架的组装型式“排架附着大架安装示意图”。6、 吊杆吊杆安装在吊笼顶部
6、，它是施工电梯在安装和拆卸作业中用于拆装标准节、附墙架等部件所用的手动装置。配有标准节吊具。吊杆具有自锁功能。停止摇动时便可制动，以确保吊物安全。7、 驱动装置施工电梯的驱动装置为两台或三台“YZEJ132M-4”型起重用三相异步鼠笼式电动机。电动机装有电磁盘式制动器，主要参数见下表：项 目技术参数项 目技术参数额定功率（kW）11电源频率（Hz）50额定转速（r/min）1395额定电流（A）20附载持续率FC-25%堵转/额定转速2.6绝缘等级F制动力矩（N.m）120额定电压（V）380重量（kg）90施工电梯所用减速机为“SC200/200”型平面二次包络环面蜗杆减速机,施工电梯爬行齿
7、轮由装在减速机输出轴上的传动齿轮带动,与导轨架上的齿条啮合,驱动吊笼运动。8、安全限速器施工电梯采用渐进式限速器,安装在吊笼传动板上,由一小齿轮与齿条啮合,限速器采用离心制动原理,一旦吊笼下降速度超过54m/min,限速器立即动作将吊笼平稳制动在导轨架上,同时切断电源,其制动时间为1-2.5s,制动距离为0.3-1.2m。9、 电器设备施工电梯的主要电器设备包括电源箱、电控箱、笼顶操纵台和安全保护装置等。双笼施工电梯电源箱安装在外笼结构上，电控箱安装在吊笼内，控制着施工电梯的驱动装置、照明系统、安全装置。笼顶操纵台上有“常规”和“加节”的转换开关，当开关开至加节方且指示灯亮时，笼内操纵台不能操
8、作。安全保护装置是电器设备的重要组成部分，用来保证施工电梯的正常运行，安全保护装置如下，分布见“安全保护装置图”。9.1 上、下限位开关上、下限位开关安装在吊笼内限速器底板上，当吊笼运行至安装于导轨架上的限位开关碰铁时可自动停车，当吊笼反方向运行时，限位开关自动复位。9.2 上、下限位极限开关安装在吊笼限速器底板上，当吊笼运行超出限位碰铁碰到极限限位开关后，开关将切断总电源使吊笼停车。复位时将拨杆中部的螺丝拆下，将拨杆缩回并拨到中间位置即可接通电源。此时应向相反方向运行，当吊笼离开极限开关碰铁后，再将拨杆用螺丝固定在原来位置上。9.3 单、双笼门限位开关当吊笼单、双门开启时或关闭不严时，吊笼无
9、法运行。9.4 断绳保护开关在装有对重的施工电梯上，当对重钢丝绳的相对伸长超过允许值或断绳时，此开关立即切断控制电路，将吊笼制动。9.5 活顶门限位开关当有人在吊笼顶部作业时，若活顶门开启，吊笼不能运行。9.6 限速器微动开关当限速器动作时，可使此开关动作，切断控制电路达到双重保险作用。9.7 底笼门限位开关只有关好底笼门后，才能使KM吸合接通主回路，进行下一步操作，底笼门一旦打开，系统将停止运行，以防止运行中有人进入底门，产生不安全因素。10、对重装置对重的作用为平稳吊笼的自重以提高载重量，配有对重的施工电梯均在导轨架上装有对重轨道，在顶部装有天轮，安装在轨道内的对重通过钢丝绳经过天轮与吊笼
10、对称悬挂。五、 安装与拆卸1、基本要求1.1 参与安装与拆卸的人员必须熟悉施工电梯的机械性能、结构特点并具备熟练的操作技术和排除一般故障的能力。1.2 参与本项工作的工人应有明确分工，各负其责，明确一人负责指挥工作，确定指挥联络信号。1.3 遵守一切为保证安全生产所制订的纪律，安全用具携带齐全，在高空作业的人员身体状况必须符合劳动部门的有关规定，严禁酒后作业。1.4 安全作业时，每个吊笼顶部平台作业人数不得超过2人，施工电梯的载重不得超过500公斤。1.5 遇有雨、雪、大雾及风速超过13m/秒天气，不得进行此项作业。1.6 施工现场变压器供电电网，其变压器容量不得小于100KVA。1.7 距施
11、工电梯5m范围内，每个吊笼需设置带80A容断器的开关一个，起合闸及短路保护作用。2、施工电梯基础2.1、施工电梯基础为钢筋混凝土基础，应能承受施工电梯作业最不利条件下的全部载荷。2.2 本工程的施工电梯基础在建筑物北边，在施工电梯基础东南角设积水坑一个排水。2.3 基础施工技术要求(1) 基础下的地面承载能力不得小于0.15Mpa，基础所能承受的荷载不得小于P。(2) 基础承载力的计算：（SCD200/200施工电梯,架设高度103m）考虑动载、自重误差及风力载对基础的影响，取系数N=2.1P=（吊笼自重1600*2+外笼自重1480+导轨架重190*69+对重重量1200*2+载重量2000
