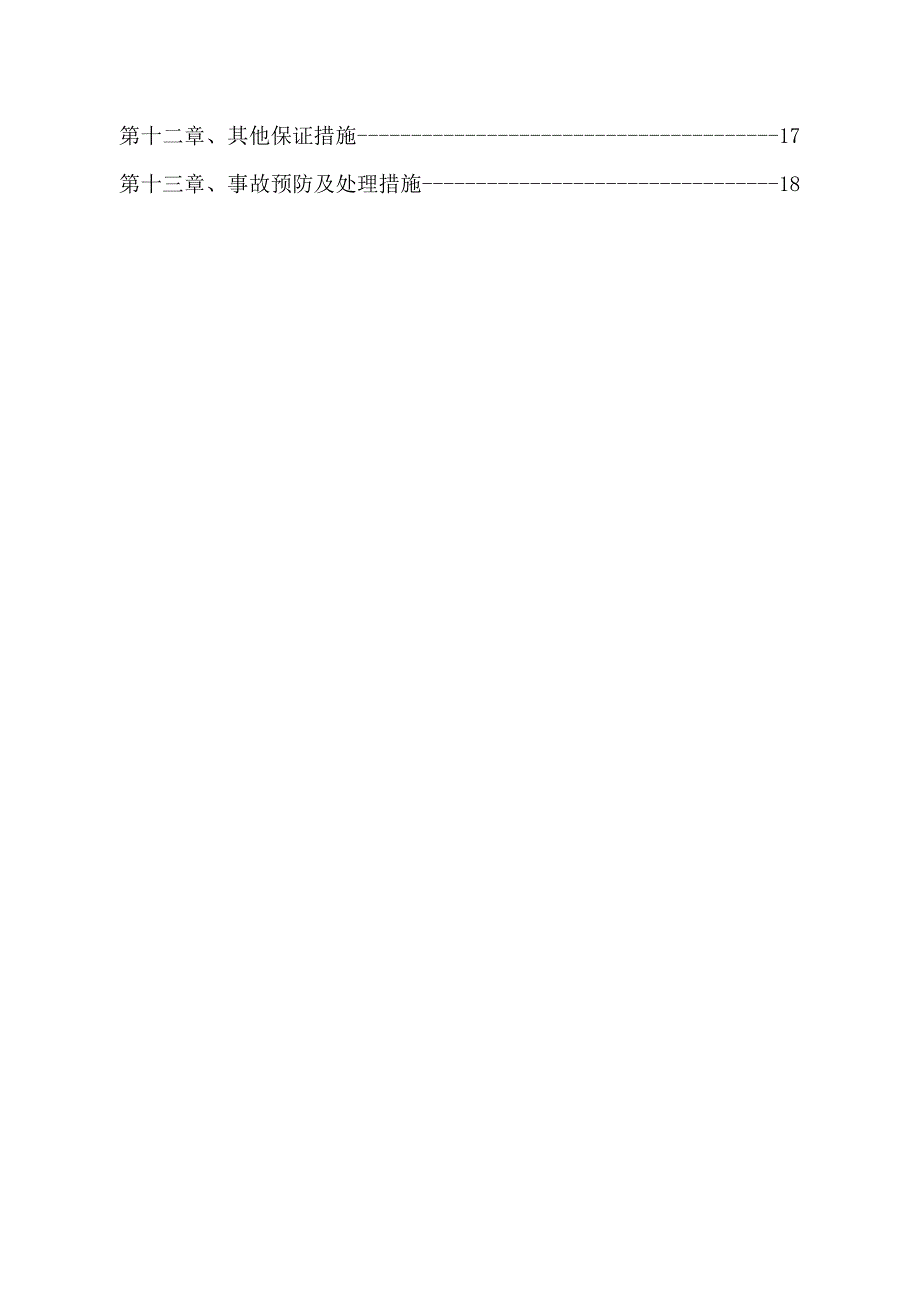

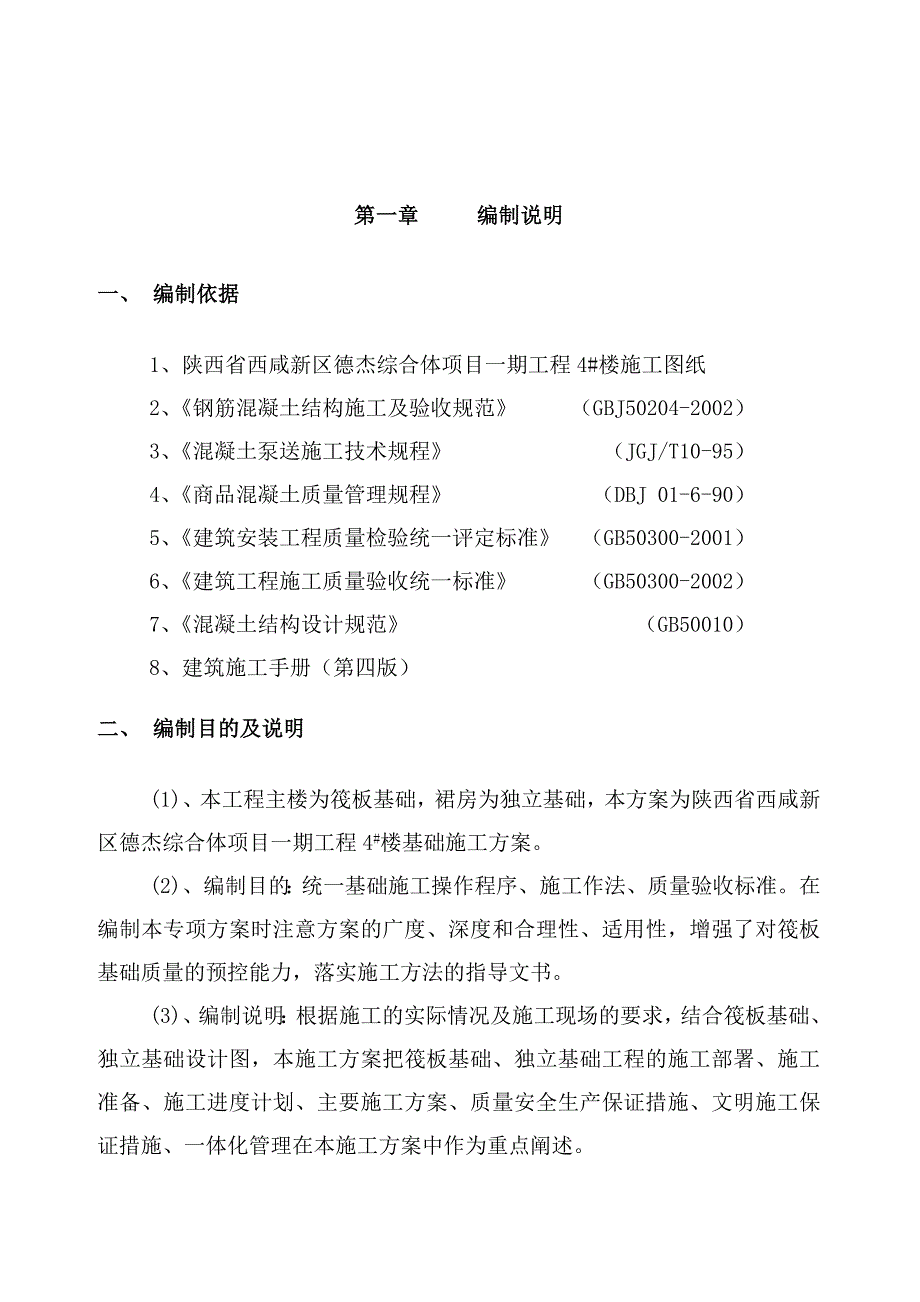

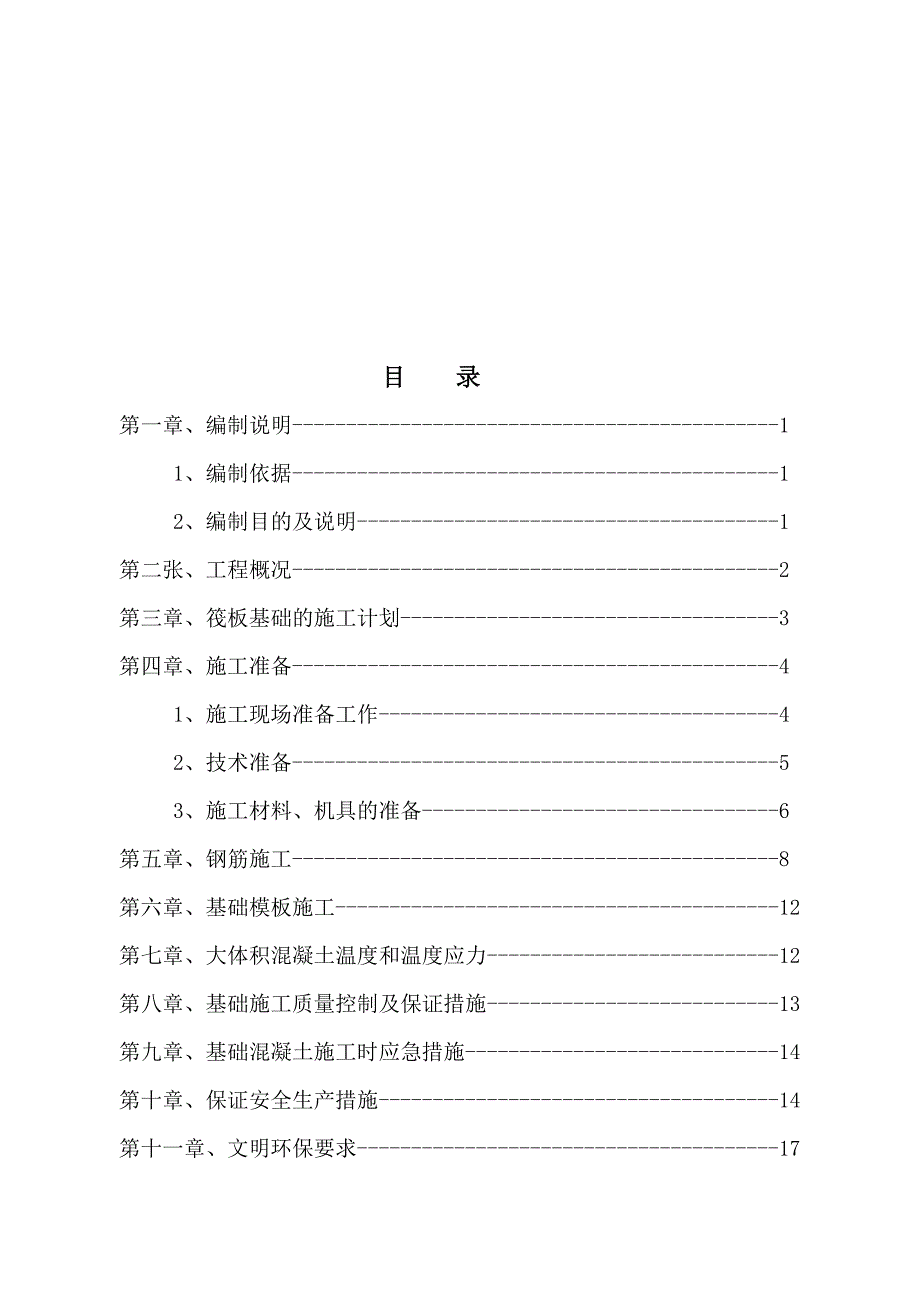

1、目 录 第一章、编制说明-1 1、编制依据-1 2、编制目的及说明-1 第二张、工程概况-2 第三章、筏板基础的施工计划-3 第四章、施工准备-4 1、施工现场准备工作-4 2、技术准备-5 3、施工材料、机具的准备-6 第五章、钢筋施工-8 第六章、基础模板施工-12 第七章、大体积混凝土温度和温度应力-12 第八章、基础施工质量控制及保证措施-13 第九章、基础混凝土施工时应急措施-14 第十章、保证安全生产措施-14 第十一章、文明环保要求-17 第十二章、其他保证措施-17 第十三章、事故预防及处理措施-18 第一章 编制说明一、 编制依据1、陕西省西咸新区德杰综合体项目一期工程4#楼
2、施工图纸2、钢筋混凝土结构施工及验收规范 （GBJ50204-2002）3、混凝土泵送施工技术规程 （JGJ/T10-95） 4、商品混凝土质量管理规程 （DBJ 01-6-90） 5、建筑安装工程质量检验统一评定标准 （GB50300-2001） 6、建筑工程施工质量验收统一标准 （GB50300-2002） 7、混凝土结构设计规范 （GB50010）8、建筑施工手册（第四版） 二、 编制目的及说明(1)、本工程主楼为筏板基础，裙房为独立基础，本方案为陕西省西咸新区德杰综合体项目一期工程4#楼基础施工方案。(2)、编制目的：统一基础施工操作程序、施工作法、质量验收标准。在编制本专项方案时注意
3、方案的广度、深度和合理性、适用性，增强了对筏板基础质量的预控能力，落实施工方法的指导文书。(3)、编制说明：根据施工的实际情况及施工现场的要求，结合筏板基础、独立基础设计图，本施工方案把筏板基础、独立基础工程的施工部署、施工准备、施工进度计划、主要施工方案、质量安全生产保证措施、文明施工保证措施、一体化管理在本施工方案中作为重点阐述。第二章 工程概况本工程为 陕西省西咸新区德杰综合体项目一期工程4#楼项目，总建筑面积约31943（含裙楼）, 地下建筑面积为2410。主楼为地下一层，地上23层，建筑高度99.2M，筏板基础，框剪结构。裙房为地上3层，主体高度为99.2m，使用年限为50年，抗震设
4、防烈度为8度，本工程设计标高0.000相当绝对标高379.200米。结构概况：1、基础型式：主楼为筏板基础，基础持力层为CFG桩复合地基，地基承载力特征值fka=530kPa（稍密）。 筏板厚度1.55m，筏板基础结构表面标高5.9米， 轴长49.2m， 轴长24.8m。这种大体积混凝土底板施工具有水化热高、收缩量大、容易开裂等特点，故底板大体积混凝土浇筑应作为一个施工重点和难点认真对待。本工程主体结构全部使用商品砼采用28d强度作为配合比设计依据。大体积混凝土施工重点主要是将温度应力产生的不利影响减少到最小，防止和降低裂缝的产生和发展。 裙房及车库采用柱下独立基础，持力层为中砂层，地基承载力
5、特征值fak=220KPa。开挖基槽时，不应扰动土的原状结构，如经扰动，应挖除扰动部分，用C20毛石混凝土回填处理。基坑开挖到设计标高后，进行普遍钎探，并及时通知勘察、设计单位验槽，验槽合格CFG桩完成后需及时打混凝土垫层，避免基础持力层土的暴露时间过长。如发现土质与勘察报告不符时，会同勘察、设计、建设监理单位协商研究处理。基础底板下设100厚C15素混凝土垫层,每边宽出基础边100。2、主楼筏板基础主要钢筋采用16、18、22、25。基础底板设通长钢筋双层双向的钢筋22，16、16、25局部加强钢筋按结构基础底板配筋布置。底板下铁在跨中1/3范围内接头，上铁在支座处接头。 裙房基础钢筋采用1
6、4、16的钢筋独立柱基础。钢筋接头全部采用机械连接，同一截面的钢筋接头率不得超过50%，接头位置按规定错开35d且大于500。钢筋的锚固长度40d。焊条：HRB335钢筋采用E50xx，HRB400热轧钢筋采用E55xx，钢筋焊条应与低强度等级材料匹配。混凝土保护层（mm）：筏板基础：下部钢筋40，上部钢筋25； 独立基础、基础梁：下部钢筋40，上部钢筋25；一般混凝土墙15，框架柱30，且不小于纵筋直径；梁25 且不小于纵筋直径；3、主楼基础（筏板）垫层100厚、C15砼 ，基础底板（筏板）混凝土强度等级C40，抗渗等级P6，地下室墙体(核心筒剪力墙除外)与柱、墙、连梁的混凝土强度等级C60
7、，梁、板混凝土C35。裙楼柱、墙、连梁、梁、板混凝土强度等级C35，裙房独立基础混凝土垫层100厚：C15。4、主楼、裙楼基顶标高-5.9相当绝对标高373.30米第三章 筏板基础的施工进度计划（1） 、附施工进度计划横道图（2） 基础（裙楼）放线、土方开挖、基坑支护、人工清基从2014年3月20日4月10日完。（2）、筏板基础混凝土垫层及防水从2014年3月10日3月15日完。（3）、筏板基础的钢筋绑扎，防雷接地、上部柱、墙、插筋以及筏板的模板施工、支撑检查、验收等一切施工准备工作从2014年3月17日4月5日完。（4）、筏板基础混凝土浇灌从2014年4月8日4月10日完。（5）、独立基础混
8、凝土浇筑从2014年4月15日4月25日完第四章 施工准备大体积混凝土的施工技术要求比较高,特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作,才能保证基础底板大体积混凝土顺利施工。一、 施工现场准备工作1、项目经理部管理层就位，签订有关的内部经济承包合同，对项目经理部全体施工管理人员进行施工总合同的交底工作。2、根据建设单位给定的永久性坐标和高程控制点，按照建筑总平面图要求进行施工程平面控制网测量，设置场地内控制测量标桩。3、基础底板及独立基础钢筋及柱、墙插筋应分段尽快施工完毕,并进行隐蔽工程验收。4、基础底板上的地坑
9、、积水坑均采用木工板模板支模。 5、将基础底板上表面标高抄测在柱、墙钢筋上,并作明显标记,供浇筑混凝土时找平用。6、浇筑混凝土时预埋的测温管及养护所需的黑心棉提前准备好。7、项目经理部与建设单位联系好施工用电,以保证混凝土振捣及施工照明用。8、管理人员、施工人员、后勤人员、保卫人员等昼夜排班,坚守岗位,各负其责,保证混凝土连续浇灌的顺利进行。 9、选用与本单位合作多年，施工操作经验丰富的全丰劳务有限公司施工队伍，按照劳动力需用计划调配组织各工种人员进场。 10、工人进入现场，首先进行“入场三级教育”，进行分工种的操作培训。上岗前由施工人员进行针对性的安全技术交底。特殊工种经培训考核后持证上岗。
10、二、 技术准备1、熟悉图纸，与设计沟通了解筏板基础混凝土的类型、强度、抗渗等级和砼强度的龄期。熟悉相关标准图集，参加图纸会审及设计交底，认真做好会议记录。2、认真熟悉筏板的平面尺寸、各部位厚度、设计预留的后浇带的位置、构造和技术要求。 3、了解消除或减少混凝土变形，外约束所采取的措施。与与业主、监理沟通对筏板混凝土结构需要所采取的特殊要求和措施。4、了解使用条件对混凝土结构的特殊要求和采取的措施。 5、编制详细的专项施工技术及特殊工序作业指导书，组织进行质量策划。作好施工前材料检验， 钢筋翻样，模板配板设计等工作。6、确定商品混凝土厂家：选择有资质、实力雄厚、运输距离短的商品混凝土厂家，经市场
11、调研初步决定选用“ XXXXX商品混凝土有限公司”负责供应筏板基础施工的特殊商品混凝土。三、 施工材料、机具的准备 A、材料选择熟悉图纸，根据筏板基础材料需用计划，组织各种材料的采购、预订及进场。材料进场后应进行试验、检验，经检验合格后方可使用。本工程采用商品混凝土浇筑。对主要材料要求如下:（1）钢筋：钢筋的级别、规格必须符合设计要求，质量符合现行标准要求。表面无老锈和油污，钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GBl499等的规定抽取试件作力学性能检验，其质量必须符合标准的规定。 (2)水泥:考虑普通水泥水化热较高,特别是应用到大体积混凝土中,大量水泥水化热不易散发,在混凝土内
12、部温度过高,与混凝土表面产生较大的温度差,使混凝土内部产生压应力,表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝,因此确定采用水化热比较低的矿渣硅酸盐水泥,参加粉煤灰等掺合料，并掺入减水剂、微膨胀剂等外加剂及适量合成纤维改善混凝土的性能,防止开裂并提高混凝土的抗渗能力。充分利用混凝土的后期强度，减少每立方米混凝土中水泥用量。普通硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟于10h。B、混凝土配合比（砼厂家提供） (1)混凝土采用商砼公司供应的商品混凝土,因此要求商砼公司根据现场提出的技术要求,提前做好混凝土试配。 (2)混凝土配合比应提高试配确定。按照国家现行混凝
13、土结构工程施工及验收规范、普通混凝土配合比设计规程及粉煤灰混凝土应用技术规范中的有关技术要求进行设计。 (3)粉煤灰采用外掺法时仅在砂料中扣除同体积的砂量。另外应考虑到水泥的供应情况,以满足施工的要求。C、机具准备根据筏板基础机具使用计划，组织购置、调配、租赁所需机具，运输进场及安装调试。本工程混凝土全部采用商品砼泵送施工，砼采用搅拌运输车输送，筏板采用泵送商品砼施工，预计主楼筏板砼施工工期为2d（筏板每块方量为950方左右，要求每块浇筑时间为1天）。依据工程所需砼量、工期保证等因素，拟采用下列机械设备：混凝土搅拌运输车、砼泵依据施工现场场地情况及搅拌站实际供料能力，采用2辆汽车泵，选取10辆混凝土搅拌运输车能满足要求。直径 50mm 振捣棒 10 根（包括备用）、木抹子、平铁锹及相应的电源箱、电源插座、标有 500mm 标尺（12 钢筋）1 米长 4 根、手
