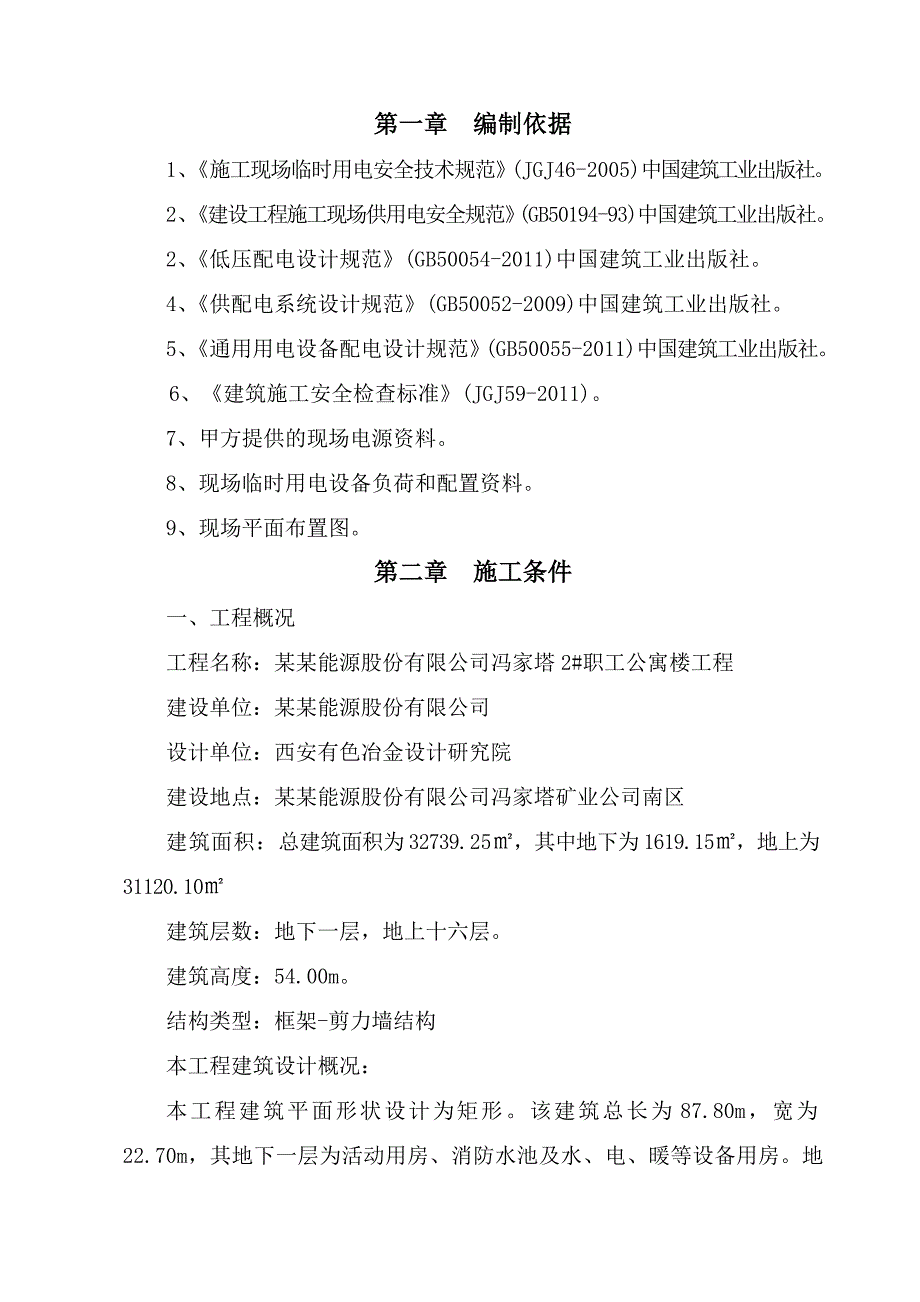

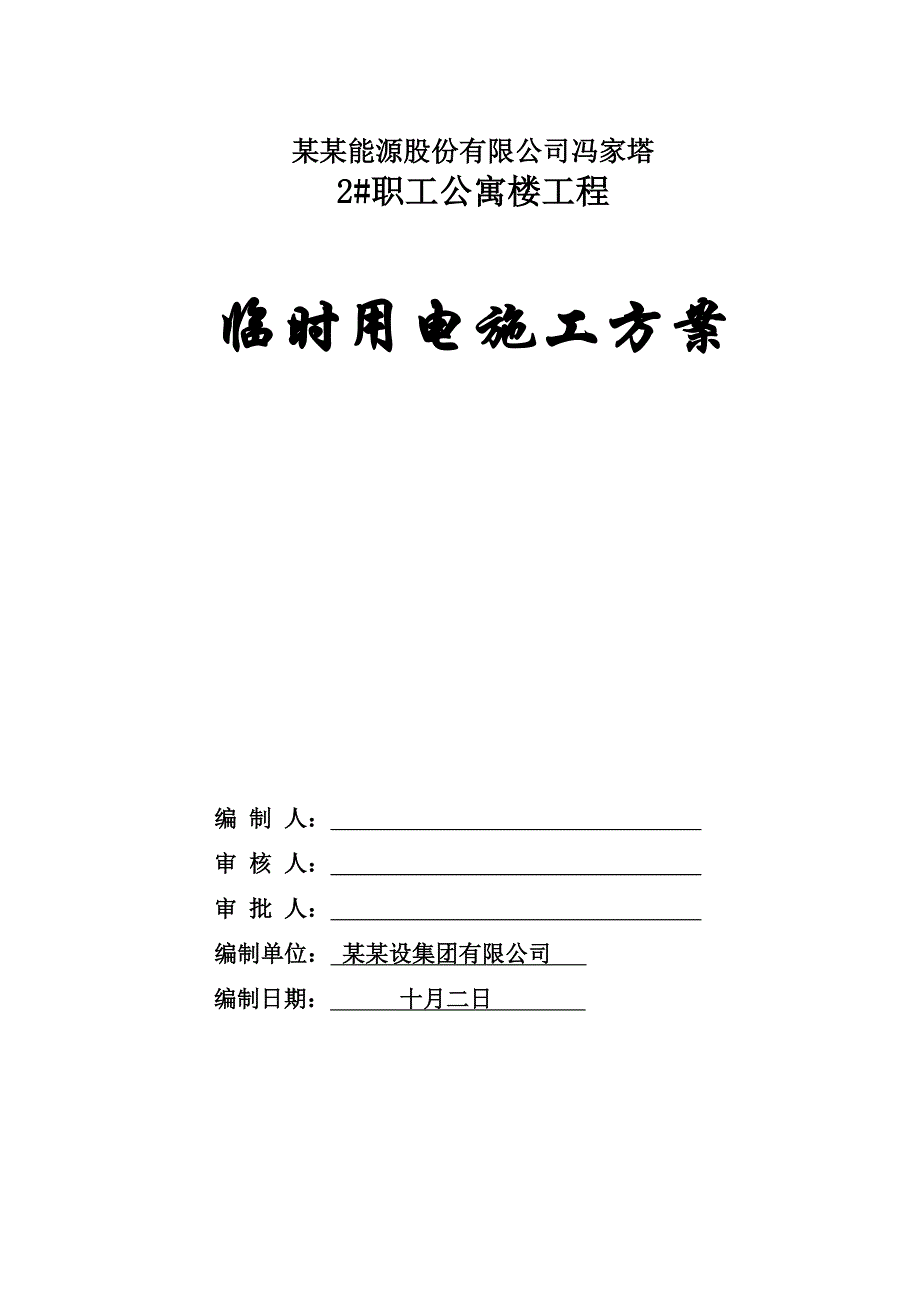

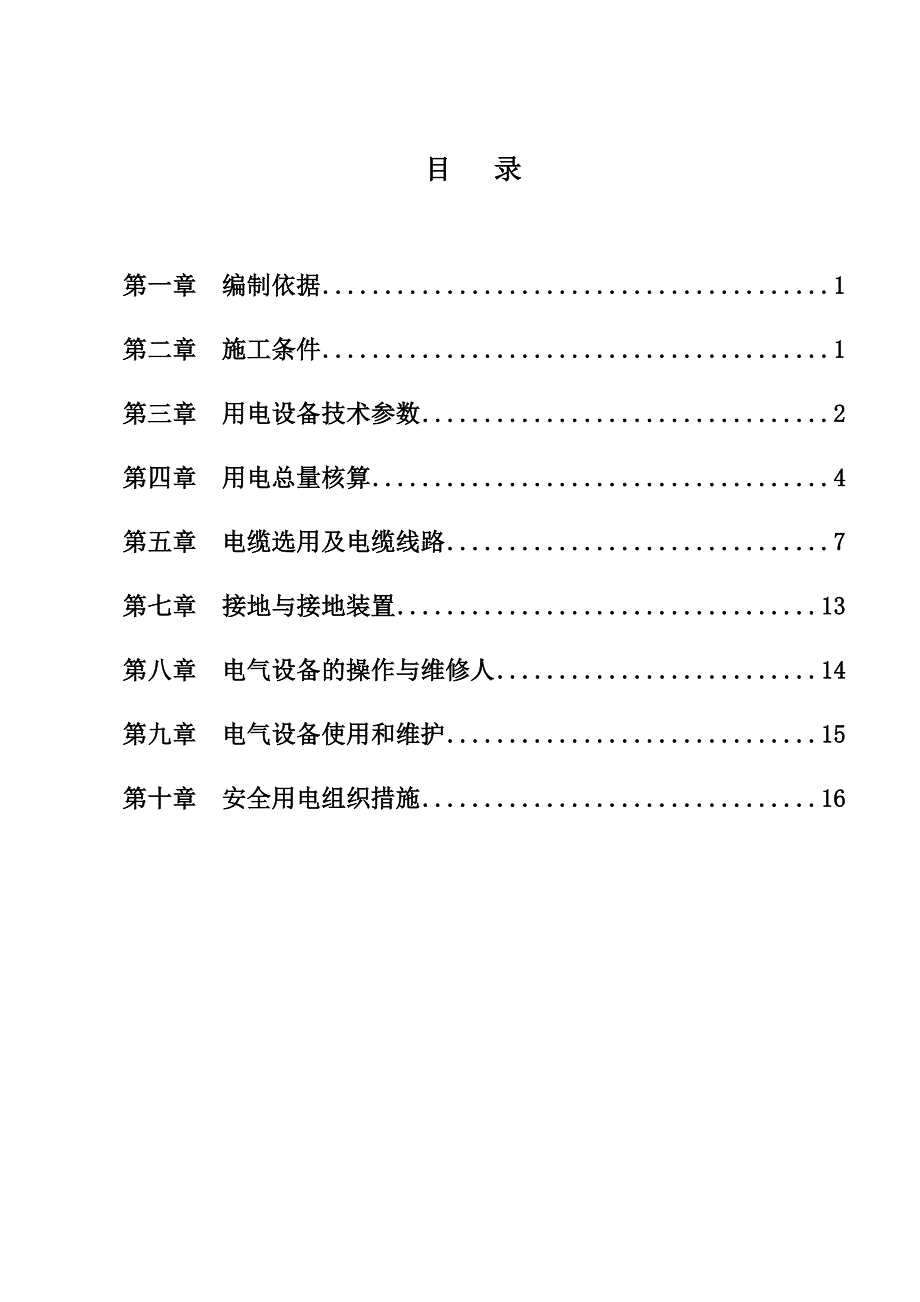

1、某某能源股份有限公司冯家塔2#职工公寓楼工程临时用电施工方案 编 制 人： 审 核 人： 审 批 人： 编制单位： 某某设集团有限公司 编制日期： 十月二日 目 录第一章 编制依据1第二章 施工条件1第三章 用电设备技术参数2第四章 用电总量核算4第五章 电缆选用及电缆线路7第七章 接地与接地装置13第八章 电气设备的操作与维修人14第九章 电气设备使用和维护15第十章 安全用电组织措施16第一章 编制依据1、施工现场临时用电安全技术规范(JGJ46-2005)中国建筑工业出版社。2、建设工程施工现场供用电安全规范(GB50194-93)中国建筑工业出版社。2、低压配电设计规范(GB50054
2、-2011)中国建筑工业出版社。4、供配电系统设计规范(GB50052-2009)中国建筑工业出版社。5、通用用电设备配电设计规范(GB50055-2011)中国建筑工业出版社。6、建筑施工安全检查标准(JGJ59-2011)。7、甲方提供的现场电源资料。8、现场临时用电设备负荷和配置资料。9、现场平面布置图。第二章 施工条件一、工程概况工程名称：某某能源股份有限公司冯家塔2#职工公寓楼工程建设单位：某某能源股份有限公司设计单位：西安有色冶金设计研究院建设地点：某某能源股份有限公司冯家塔矿业公司南区建筑面积：总建筑面积为32739.25，其中地下为1619.15，地上为31120.10建筑层数
3、：地下一层，地上十六层。建筑高度：54.00m。结构类型：框架-剪力墙结构本工程建筑设计概况：本工程建筑平面形状设计为矩形。该建筑总长为87.80m，宽为22.70m，其地下一层为活动用房、消防水池及水、电、暖等设备用房。地上一层为物业办公室、消防控制室、超市、餐饮、理发店等用房，二十六层为宿舍用房。该建筑内设四部电梯及两座楼梯。二、现场供电10KV电源从探亲楼200KVA箱变控制柜高压侧并至建设单位500KVA变压器高压侧，200KVA箱变与500KVA变压器间为YJVV22 3*95mm2高压铠装电缆，我施工单位将500KVA变压器作为施工临时用电电源，将500KVA变压器低压侧(380V
4、)电源引入我施工方总配电室，内设总配电柜为JSP-Z8-600A，电缆选择一路YJV-3185mm2+295mm2铜芯电缆，从总配电室设六个回路，方便施工现场施工、办公及生活临时用电。三、施工用电区域的划分施工用电区域主要分施工区和办公生活区。在施工现场入口处设置总配电室，施工区，按施工场地情况将二级配电箱分号分配箱、号分配箱、号分配箱、V号分配箱、V号分配箱；办公生活区，按施工场地情况将二级配电箱分VI号分配箱、VII号分配箱。四、现场施工用电平面布置本工程现场临时用电采取TN-S供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络，并在总配电室及二
5、级配电箱处做重复接地。按照总配电室（一级配电箱）分配箱（二级配电箱）开关箱（三级配电箱），三级配电，二级漏电保护原则配电。线路选择：按照各个供电区域各个阶段负荷容量及可能出现的机动用电，并结合现场的具体情况，同时考虑施工方便、经济的条件进行选择。第三章 用电设备技术参数一、施工区主要机械设备序号设备名称型号规格数量（台套）来源单台额定功率（KW）总功率（KW）1塔 吊QTZ631台自有63632施工电梯SCD200/200J1台自有30303砂浆搅拌机JS-3501台市场租赁7.57.54对焊机UN1-1001台市场租赁100KVA100KVA5电弧焊机BX3-120-12台市场租赁9KVA9
6、KVA6钢筋切断机GQ402台市场租赁367钢筋弯曲机GW402台市场租赁368钢筋调直机CT4-141台市场租赁449剥肋直螺纹机XWD51台市场租赁3310砂轮砌割机-2台市场租赁1.5311电锯MP150A2台市场租赁3612电刨HZ-501台市场租赁5.55.513插入式振动器HZ6X-604台市场租赁1.14.414平板振动器PZ-502台市场租赁0.5115砼打磨机-2台市场租赁1216手提电钻-2台市场租赁0.5117加压水泵50FL12-150.91台市场租赁111118蛙式打夯机WH-2012台市场租赁36二、施工区各类机械设备序号设备名称型号规格数量额定功率（KW）总功率（
7、KW）木工棚I号分配箱1电锯MP150A2台362电刨HZ-501台5.55.5合计功率（KW）PI11.52#职工公寓楼II号分配箱1镝灯-2台242碘钨灯-3台133白炽灯-5盏0.52.54对焊机UN1-1001台100100电弧焊机BX3-120-12台918合计功率（KW）PII127.5钢筋棚III号分配箱1钢筋切断机GQ402台362钢筋弯曲机GW402台363钢筋调直机CT4-141台444剥肋直螺纹机XWD51台33合计功率（KW）PIII19施工电梯IV号分配箱1施工电梯SCD200/200J1台3030合计功率（KW）PIV30塔吊V号分配箱1塔 吊QTZ6314545合
8、计功率（KW）PV45第四章 用电总量核算施工现场临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：1）本工程施工现场所使用的机械动力设备，其他电气工具及照明用电的数量；2）施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；3）各种机械设备在工作中需用的情况。总用电量可按以下公式计算：P1P=1.051.10（K1+K2P2+K3P3+ K4P4）其中：P供电设备总需要容量（kVA）；P1电动机额定功率（kW）；P2电焊机额定容量（kVA）；P3室内照明容量（kW）；P4室外照明容量（kW）；COS电动机的平均功率因数（在施工现场最高为0.750.78，一般为0.65
9、0.75）；K1、K2、K3、K4需要系数，本工程中取值为0.6。P=1.10（0.6+0.6118+1.030）=204.20KVAI=K=0.61000=248.21A依据以上数据及现场实际情况分析，总配电柜选择JSP-Z8-600A，电缆选择一路YJV-3150mm2+270mm2铜芯线。第五章 电缆选用及电缆线路一、电缆截面选用根据结构类型，施工现场总配电室电缆线选用YJV-3150mm2+270mm2铜芯线，各二级配电箱电缆线选用分别有YC-370mm2+225mm2、YC-350mm2+216mm2、YC-310mm2+24mm2等铜芯线。下面对所选用的电缆线截面进行核算。电缆截面
10、的选用必须满足以下要求：1、按机械强度选择：导线必须保证不致因一般机械伤折断；2、按允许电流选用：导线必须能承受负载电流长时间通过所引起的温升，本工程采用三相五线制，线路上的电流按下式计算：I=K1）施工区线路截面核算：通过分箱线的功率分析：a.木工棚I号分配箱：PI=11.5KVAI线=（0.611.51000）/（1.7323800.75）=6900/494=13.98A依据上述计算结果及现场实际情况分析，木工棚处二级配电箱至总配电室线路拟选用电缆为YC-310mm2+24mm2铜芯线。拟选择二级配电箱型号为JSP-F/7-100A。b.2#职工公寓楼II号分配箱：PII=127.5KVA
11、I线=（0.6127.51000）/（1.7323800.75）=76500/494=154.86A依据上述计算结果及现场实际情况分析，2#职工公寓楼处二级配电箱至总配电室线路拟选用电缆为YC-370mm2+225mm2铜芯线。拟选二级配电箱型号为JSP-F/2-250A。c.钢筋棚III号分配箱：PIII=19KVAI线=（0.6191000）/（1.7323800.75）=11400/494=23.08A依据上述计算结果及现场实际情况分析，钢筋棚处二级配电箱至总配电室线路拟选用电缆为YC-310mm2+24mm2铜芯线。拟选择二级配电箱型号为JSP-F/7-100A。d施工电梯IV号分配箱
12、：PIV=30KVAI线=（0.6301000）/（1.7323800.75）=18000/494=36.44A依据上述计算结果及现场实际情况分析,施工电梯处二级配电箱至总配电室线路拟选用电缆为YC-350mm2+216mm2铜芯线。拟选二级配电箱型号为JSP-F/7-100A。e.塔吊V号分配箱：PV=45KVAI线=（0.6451000）/（1.7323800.75）=27000/494=54.66A依据上述计算结果及现场实际情况分析,塔吊处二级配电箱至总配电室线路拟选用电缆为YC-350mm2+216mm2铜芯线。拟选二级配电箱型号为JSP-F/6-160A。2）办公生活区线路截面核算：
13、P=PVI+PVII=30KVA，COS取0.9，I线=（0.6301000）/（1.7323800.9）=18000/592.34=30.39A依据上述计算结果及现场实际情况分析，办公生活区各二级配电箱至总配电室线路拟选用电缆均为YC-310mm2+24mm2铜芯线。拟选择二级配电箱型号为JSP-F/7-100A。二、施工现场电缆线路1、布线的原则：遵循生产生活用电分路的原则，由总配电室引三相五线至各用电点；现场系统按“三级配电二级保护”的原则进行配置。2、电缆采用穿PVC管埋地敷设，严禁沿地面明敷，并应避免机械损伤和介质腐蚀。3、电缆在室外直接埋地敷设时，埋设深度不小于0.6m，并在电缆上下各均匀铺设不小于50mm厚细砂，然后覆盖砖等硬质保护层。4、电缆穿越建筑物、构筑物、交通要道、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，加设防护套管，采用钢管或PVC管保护。5、埋地电缆敷设尽量避免中间接头，如必须接头的应设在地面上的接线箱内，接线箱应能防水、防尘、防机械损伤并远离易燃、易
