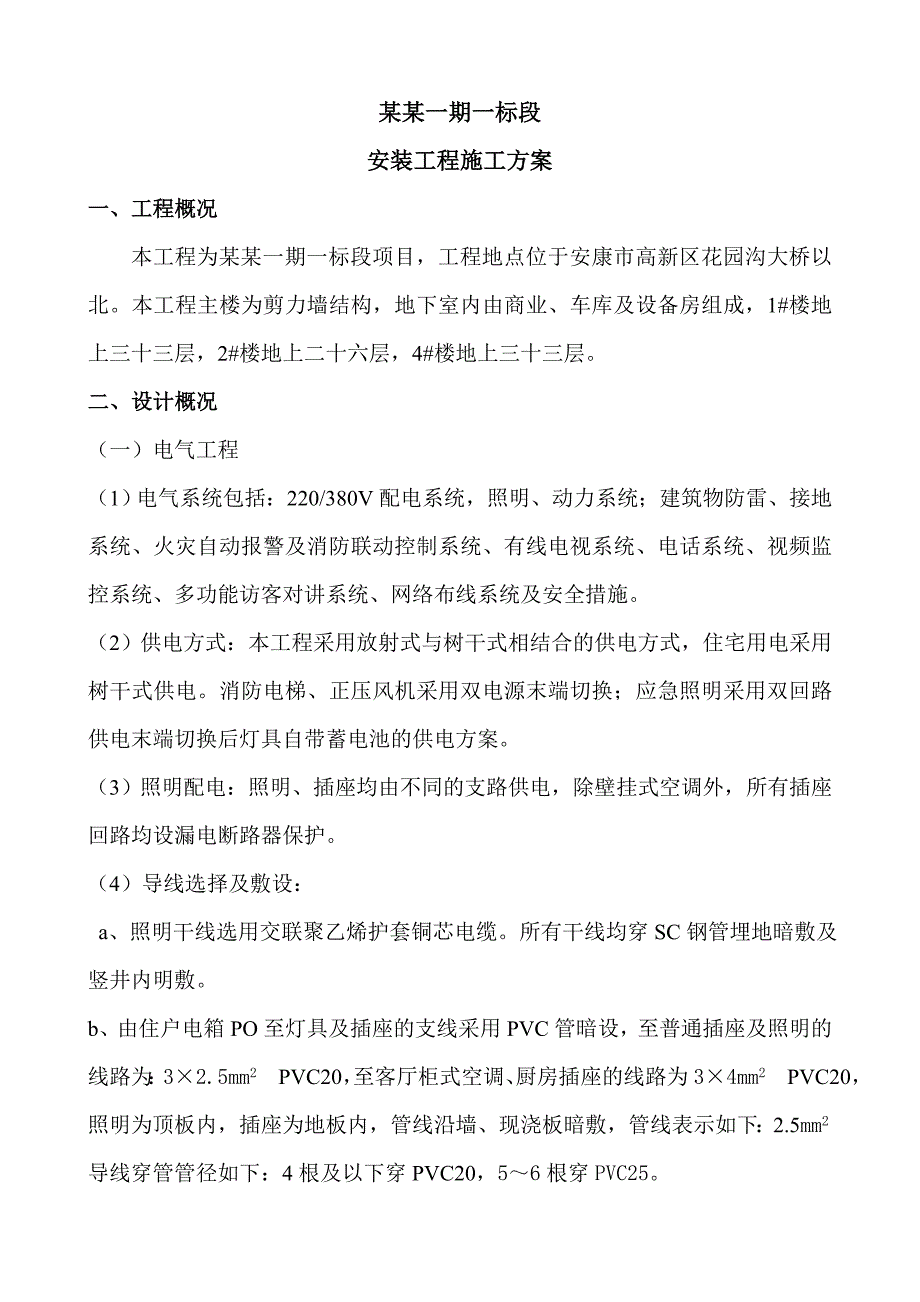

1、某某一期一标段安装工程施工方案一、工程概况本工程为某某一期一标段项目，工程地点位于安康市高新区花园沟大桥以北。本工程主楼为剪力墙结构，地下室内由商业、车库及设备房组成，1#楼地上三十三层，2#楼地上二十六层，4#楼地上三十三层。二、设计概况（一）电气工程（1）电气系统包括：220/380V配电系统，照明、动力系统；建筑物防雷、接地系统、火灾自动报警及消防联动控制系统、有线电视系统、电话系统、视频监控系统、多功能访客对讲系统、网络布线系统及安全措施。（2）供电方式：本工程采用放射式与树干式相结合的供电方式，住宅用电采用树干式供电。消防电梯、正压风机采用双电源末端切换；应急照明采用双回路供电末端切

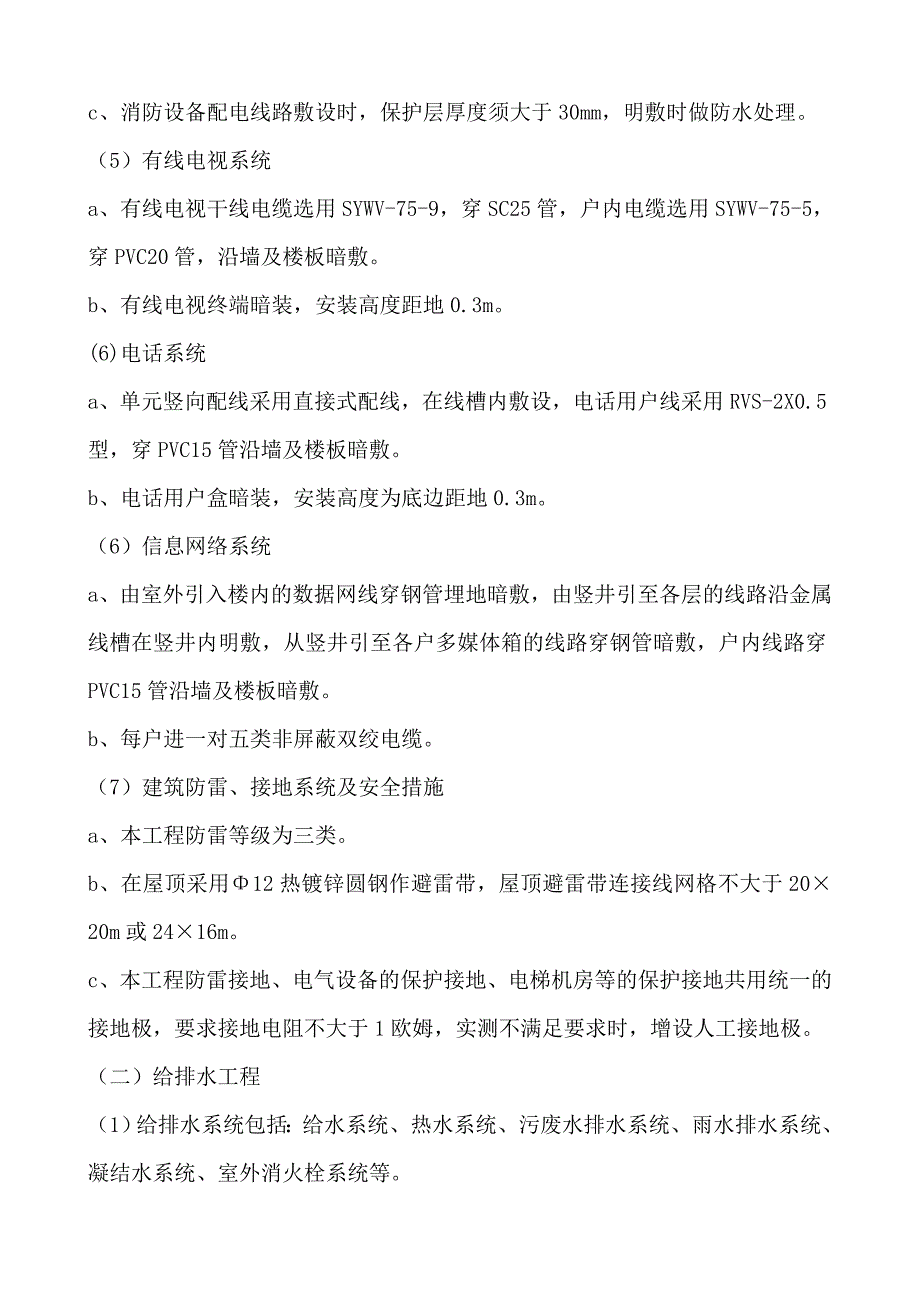

2、换后灯具自带蓄电池的供电方案。（3）照明配电：照明、插座均由不同的支路供电，除壁挂式空调外，所有插座回路均设漏电断路器保护。（4）导线选择及敷设： a、照明干线选用交联聚乙烯护套铜芯电缆。所有干线均穿SC钢管埋地暗敷及竖井内明敷。b、由住户电箱PO至灯具及插座的支线采用PVC管暗设，至普通插座及照明的线路为：32.5mm2 PVC20，至客厅柜式空调、厨房插座的线路为34mm2 PVC20，照明为顶板内，插座为地板内，管线沿墙、现浇板暗敷，管线表示如下：2.5mm2导线穿管管径如下：4根及以下穿PVC20，56根穿PVC25。c、消防设备配电线路敷设时，保护层厚度须大于30mm，明敷时做防水处
3、理。（5）有线电视系统a、有线电视干线电缆选用SYWV-75-9，穿SC25管，户内电缆选用SYWV-75-5，穿PVC20管，沿墙及楼板暗敷。b、有线电视终端暗装，安装高度距地0.3m。(6)电话系统a、单元竖向配线采用直接式配线，在线槽内敷设，电话用户线采用RVS-2X0.5型，穿PVC15管沿墙及楼板暗敷。b、电话用户盒暗装，安装高度为底边距地0.3m。（6）信息网络系统a、由室外引入楼内的数据网线穿钢管埋地暗敷，由竖井引至各层的线路沿金属线槽在竖井内明敷，从竖井引至各户多媒体箱的线路穿钢管暗敷，户内线路穿PVC15管沿墙及楼板暗敷。b、每户进一对五类非屏蔽双绞电缆。（7）建筑防雷、接地

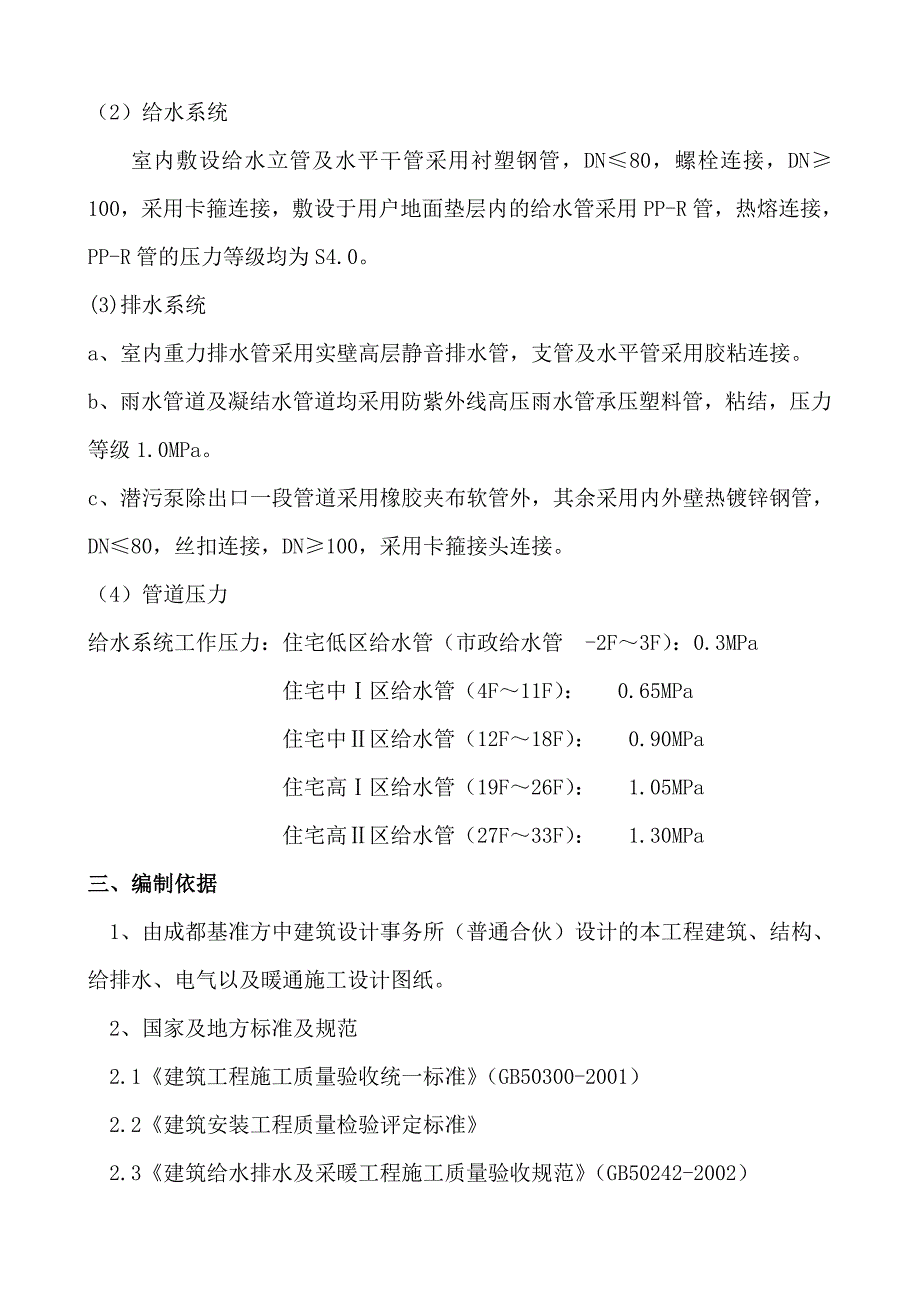

4、系统及安全措施a、本工程防雷等级为三类。b、在屋顶采用12热镀锌圆钢作避雷带，屋顶避雷带连接线网格不大于2020m或2416m。c、本工程防雷接地、电气设备的保护接地、电梯机房等的保护接地共用统一的接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。（二）给排水工程（1）给排水系统包括：给水系统、热水系统、污废水排水系统、雨水排水系统、凝结水系统、室外消火栓系统等。（2）给水系统室内敷设给水立管及水平干管采用衬塑钢管，DN80，螺栓连接，DN100，采用卡箍连接，敷设于用户地面垫层内的给水管采用PP-R管，热熔连接，PP-R管的压力等级均为S4.0。(3)排水系统a、室内重力排
5、水管采用实壁高层静音排水管，支管及水平管采用胶粘连接。b、雨水管道及凝结水管道均采用防紫外线高压雨水管承压塑料管，粘结，压力等级1.0MPa。c、潜污泵除出口一段管道采用橡胶夹布软管外，其余采用内外壁热镀锌钢管，DN80，丝扣连接，DN100，采用卡箍接头连接。（4）管道压力给水系统工作压力：住宅低区给水管（市政给水管 -2F3F）：0.3MPa 住宅中区给水管（4F11F）： 0.65MPa 住宅中区给水管（12F18F）： 0.90MPa 住宅高区给水管（19F26F）： 1.05MPa 住宅高区给水管（27F33F）： 1.30MPa三、编制依据1、由成都基准方中建筑设计事务所（普通合伙
6、）设计的本工程建筑、结构、给排水、电气以及暖通施工设计图纸。2、国家及地方标准及规范2.1建筑工程施工质量验收统一标准（GB50300-2001）2.2建筑安装工程质量检验评定标准2.3建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）2.4建筑电气工程施工质量验收规范（GB50303-2002）2.5室内消火栓安装（GB04S202）2.6给水排水管道工程施工质量验收规范（GB50268-2008）2.7通风与空调工程施工质量验收规范（GB50243-2002）2.8火灾自动报警系统施工及验收规范（GB50166-2007）四、安装工程施工方案第一节 电气安装工程1、概况电气
7、工程安装主要包括：动力、照明、防雷接地。2、配电箱的安装及检查（A）、配电箱的安装（1）配电箱应安装在安全、干燥、易操作的场所，在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。（2）安装配电箱所需的铁件等均应预埋。挂式配电箱应采用金属膨胀螺栓固定或在铁件上固定。（3）配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE接地。（4）配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。（5）导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，
8、多股线应搪锡后再压接，不得减少导线股数。（6）配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。（7）零母线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。（8）配电箱上的母线应套上有黄（A相）、绿（B相）、红（C相）、黑（零）等颜色色带，双色线为保护地线（黄绿，也称PE线）。（9）配电箱上元器件，仪表应牢固、平整、整洁、间距均匀；接线端子无松动；启闭灵活，零部件齐全。防爆配电箱的进线口与电缆、导线应能可靠接线和密封。（B）、配电箱安装完后质量检查（1）配电箱全部电器安装完毕后，用500VM表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与
9、地线之间、相线与零线之间，其绝缘电阻应达到规定值。（2）检查器具的接地（接零）保护措施和其它安全要求必须符合施工规范规定。其规定如下：位置正确，部件齐全，箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面；零线经汇流排（零线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖开关灵活，回路编号齐全，接线整齐，PE线安装明显、牢固。连接牢固紧密，不伤线芯；压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。3、电缆桥架的安装（A）桥架、线槽支吊架安装要牢固，其间距不能超过1.5m，连接处间隙不能过大，连接螺栓应以里向外穿，在分支和弯头对接处，要采用宽裙式螺栓螺母固定，当直
10、线长度超过 30m或经过建筑物伸缩缝时，应装设伸缩节。桥架、线槽的连接处，均应用软铜线或铜编织带作电气连接，保证接地良好。在穿墙、穿楼板时，该处的缝隙待调试结束后，均要用防火泥或防火涂料封堵死。电气竖井内的电缆桥架、金属线槽安装完毕后，预留孔洞应用防火堵料密封。（B）电缆桥架金属线槽内敷设的电缆或导线在引出桥架或线槽时，需穿钢管、金属软皮管保护；桥架安装详见国标图集电缆桥架安装86SD169。桥架或线槽经过伸缩沉降缝时，应断开间距约100mm。桥架内敷设的电缆应排列整齐避免交叉。垂直敷设金属线槽内的电缆或导线应用线夹或尼龙扎带固定。（C）为确保线槽内导线的绝缘层不受损伤，线槽内不得有毛刺或尖锐
11、物，配管时，需在槽壁上开孔，必须钻孔或用其本身敲落孔。严禁气割开孔。4、电缆敷设（A）施工程序物资和技术准备现场测量定位电缆外观检查、绝缘检测电缆敷设电缆端（接）头制安电缆挂标志牌1.（B）施工准备（1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级均符合要求，外观无扭曲、坏损等现象。（2）电缆敷设前应进行绝缘摇测，用1KV摇表摇测线间及对地的绝缘电阻不低于10M。（3）电缆测试完毕，电缆端部应用橡皮包布密封后再用黑胶布包好。（4）电缆在竖井支架上明敷时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。（C）电缆敷设（1）水平敷设敷设方法可用人力加滚轮进行
12、敷设。电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准，电缆严禁绞拧、护层断裂和表面严重划伤。不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨建筑物变形缝处，应留有伸缩余量。电缆转弯和分支不紊乱，走向整齐清楚。（2）垂直敷设垂直敷设，有条件时最好自上而下敷设，利用土建吊车，将电缆吊至顶层，敷设时，电缆盘应采取相应的防滑措施。自下而上敷设时，低层小截面电缆可用滑轮大绳人力牢引敷设。电缆沿竖井支架敷设时，应放一根立即卡固一根。电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料封堵。（D）挂标志牌（1）标志牌规格应一致，并有
13、防腐功能，挂装应牢固。（2）标志牌上应注明回路编号、电缆编号、规格、型号及电压等级。（3）直埋电缆在接头处、转弯处、进入建筑物等处应设标志和标桩。（4）沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。5、配管及管内穿线（A）施工程序（1）暗配管施工准备测定管路直径及盒箱位置稳准盒箱管路敷设连接接地线连接穿线（2）明配管施工准备测定位弹线各式支架制作安装管路敷设穿线 （B）施工技术措施（1）配管暗配管在埋入墙或混凝土内，离表面的近距离不应小于15mm；管路应沿最近的线路敷设并尽量减少弯曲，埋入地下线管不宜穿过设备基础；敷设地多尘、
14、潮湿场所的管路、管口，管子连接处应作密封处理。钢管煨弯，管径为20mm及以下时用手板煨弯器，管径为25mm及其以上时，使用液压煨弯器。管路连接，管箍必须使用通丝，接头应紧密、牢固，外露丝应不多于2扣；管径25mm及以上钢管可采用管箍连接或加套管焊接，套管长度应为连接管径的1.5-3倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密；用管箍连接的钢管加6圆钢作接地线跨接。暗配管与盒箱连接，应先稳住盒箱，然后灌浆，要求砂浆饱满平正牢固，位置正确。管路超过下列长度时应加装接线盒，无弯时45m；有一个弯时30m；有二个弯时20m ；有三个弯时12m。管路在穿过变形缝时，要采用柔性连接，接地线作补偿
