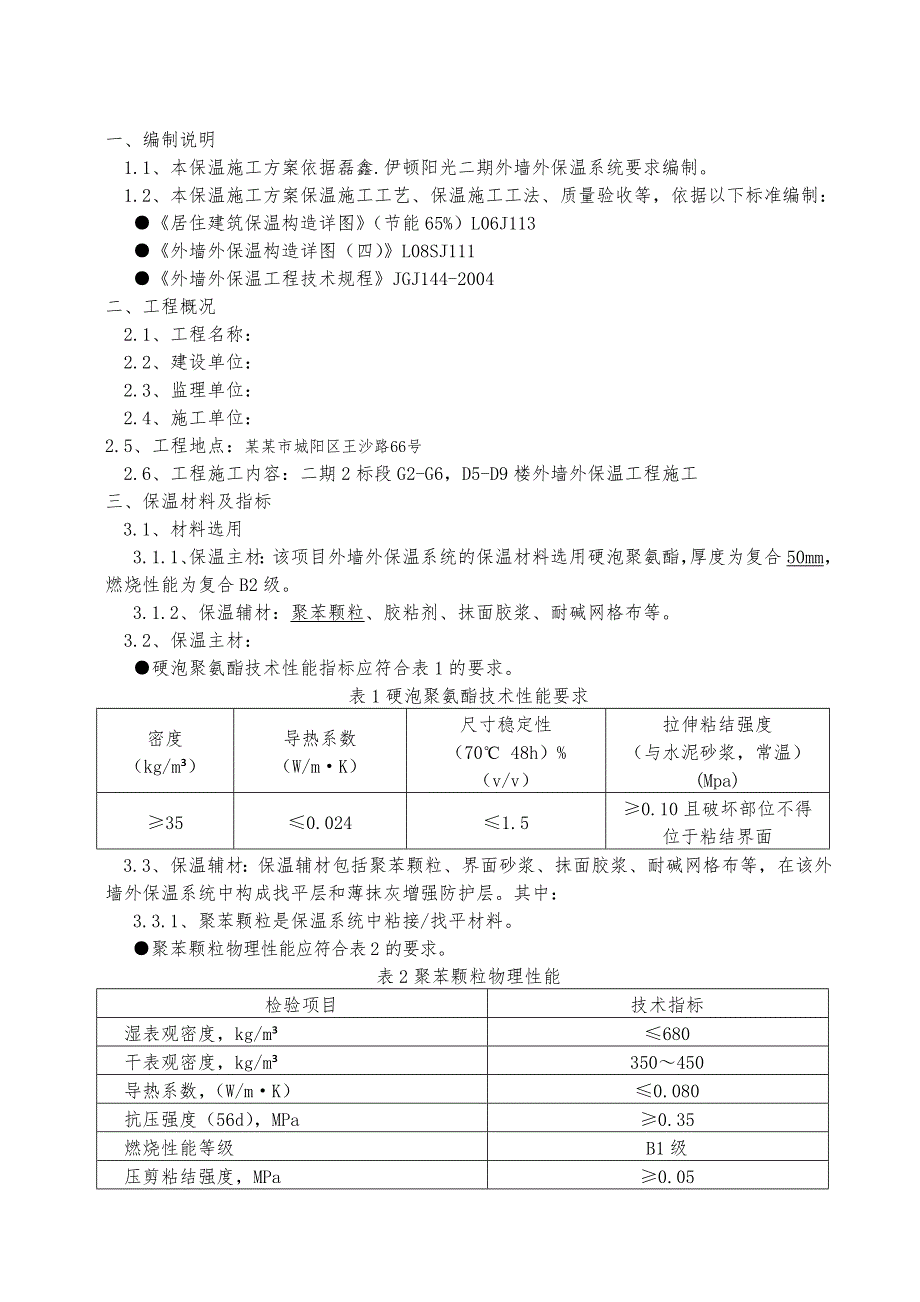

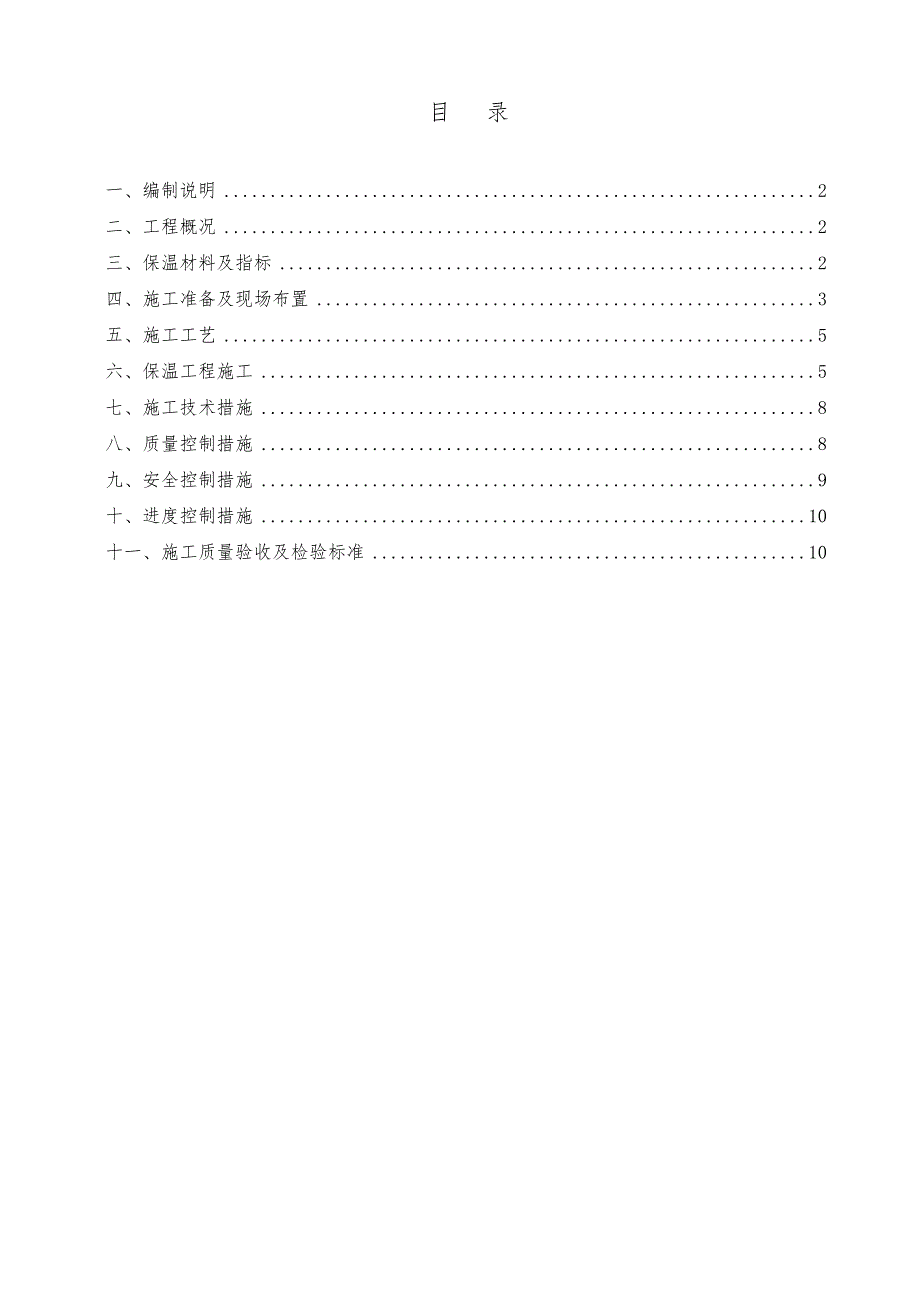

1、目 录一、编制说明2二、工程概况2三、保温材料及指标2四、施工准备及现场布置3五、施工工艺5六、保温工程施工5七、施工技术措施8八、质量控制措施8九、安全控制措施9十、进度控制措施10十一、施工质量验收及检验标准10一、编制说明1.1、本保温施工方案依据磊鑫.伊顿阳光二期外墙外保温系统要求编制。 1.2、本保温施工方案保温施工工艺、保温施工工法、质量验收等，依据以下标准编制：居住建筑保温构造详图（节能65%）L06J113外墙外保温构造详图（四）L08SJ111外墙外保温工程技术规程JGJ144-2004二、工程概况 2.1、工程名称：2.2、建设单位：2.3、监理单位：2.4、施工单位：2.
2、5、工程地点：某某市城阳区王沙路66号 2.6、工程施工内容：二期2标段G2-G6，D5-D9楼外墙外保温工程施工三、保温材料及指标 3.1、材料选用3.1.1、保温主材：该项目外墙外保温系统的保温材料选用硬泡聚氨酯，厚度为复合50mm，燃烧性能为复合B2级。3.1.2、保温辅材：聚苯颗粒、胶粘剂、抹面胶浆、耐碱网格布等。3.2、保温主材：硬泡聚氨酯技术性能指标应符合表1的要求。表1硬泡聚氨酯技术性能要求密度（kg/m）导热系数（W/mK）尺寸稳定性（70 48h）%（v/v）拉伸粘结强度 （与水泥砂浆，常温）(Mpa)350.0241.50.10且破坏部位不得位于粘结界面3.3、保温辅材：保

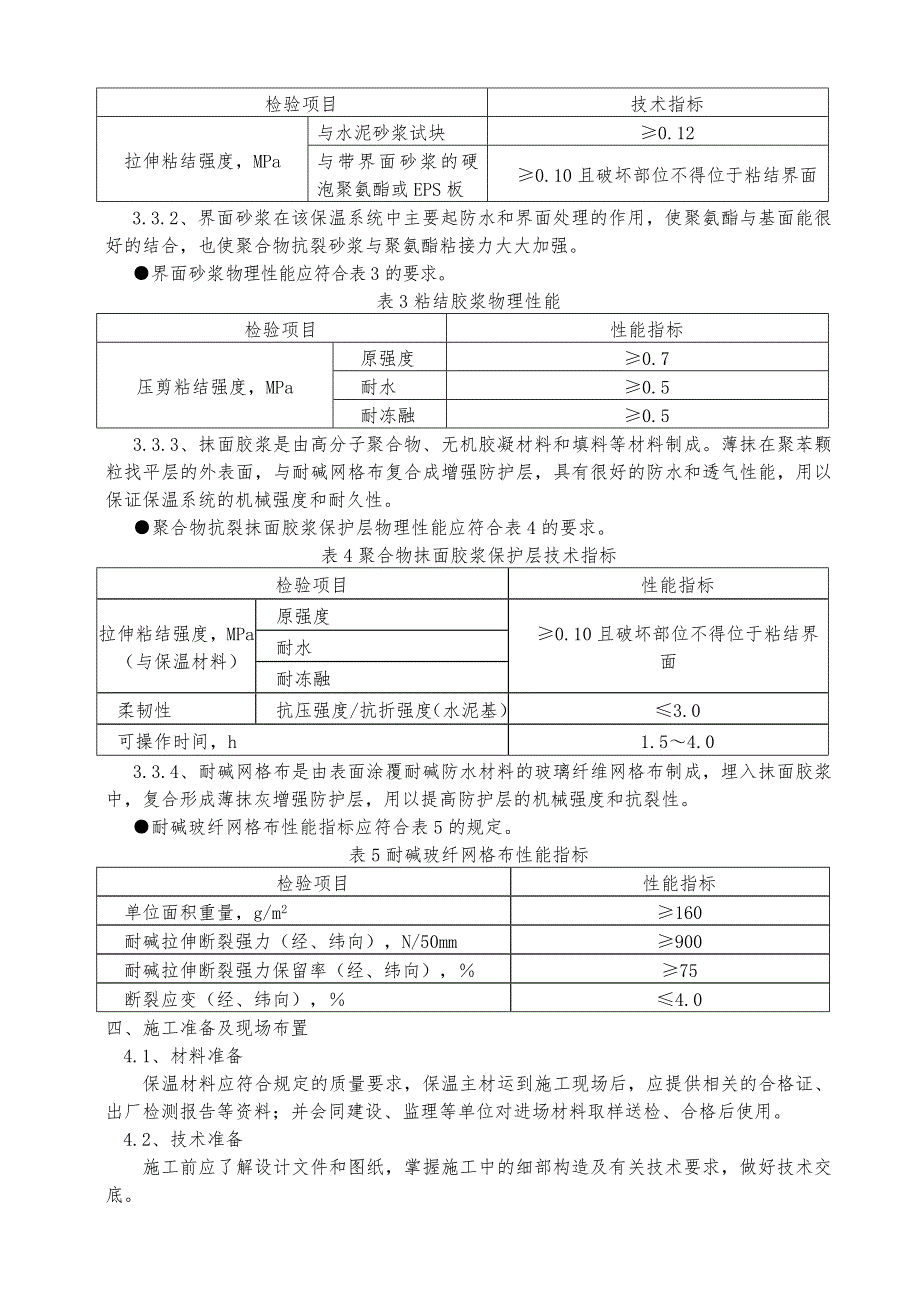

3、温辅材包括聚苯颗粒、界面砂浆、抹面胶浆、耐碱网格布等，在该外墙外保温系统中构成找平层和薄抹灰增强防护层。其中：3.3.1、聚苯颗粒是保温系统中粘接/找平材料。聚苯颗粒物理性能应符合表2的要求。表2聚苯颗粒物理性能检验项目技术指标湿表观密度，kg/m680干表观密度，kg/m350450导热系数，（W/mK）0.080抗压强度（56d），MPa0.35燃烧性能等级B1级压剪粘结强度，MPa0.05拉伸粘结强度，MPa与水泥砂浆试块0.12与带界面砂浆的硬泡聚氨酯或EPS板0.10且破坏部位不得位于粘结界面3.3.2、界面砂浆在该保温系统中主要起防水和界面处理的作用，使聚氨酯与基面能很好的结合，也
4、使聚合物抗裂砂浆与聚氨酯粘接力大大加强。界面砂浆物理性能应符合表3的要求。表3粘结胶浆物理性能检验项目性能指标压剪粘结强度，MPa原强度0.7耐水0.5耐冻融0.53.3.3、抹面胶浆是由高分子聚合物、无机胶凝材料和填料等材料制成。薄抹在聚苯颗粒找平层的外表面，与耐碱网格布复合成增强防护层，具有很好的防水和透气性能，用以保证保温系统的机械强度和耐久性。聚合物抗裂抹面胶浆保护层物理性能应符合表4的要求。表4聚合物抹面胶浆保护层技术指标检验项目性能指标拉伸粘结强度，MPa（与保温材料）原强度0.10且破坏部位不得位于粘结界面耐水耐冻融柔韧性抗压强度/抗折强度（水泥基）3.0可操作时间，h1.54.
5、03.3.4、耐碱网格布是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面胶浆中，复合形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。耐碱玻纤网格布性能指标应符合表5的规定。表5耐碱玻纤网格布性能指标检验项目性能指标单位面积重量，g/m2160耐碱拉伸断裂强力（经、纬向），N/50mm900耐碱拉伸断裂强力保留率（经、纬向），75断裂应变（经、纬向），4.0四、施工准备及现场布置 4.1、材料准备保温材料应符合规定的质量要求，保温主材运到施工现场后，应提供相关的合格证、出厂检测报告等资料；并会同建设、监理等单位对进场材料取样送检、合格后使用。 4.2、技术准备施工前应了解设计文件和
6、图纸，掌握施工中的细部构造及有关技术要求，做好技术交底。4.3、施工机具准备根据本工程的施工要求，在施工前期准备及施工全过程中，将充分考虑本工程的难度及业主对本工程工期及施工要求，保证充足、齐全、先进的机械机具设备，以满足不同施工要求及施工过程的需要，同时在本工程中所采用的施工机械、手持电动工具和用电安全装置将设置专人管理，在施工中的机械机具等设备及时进行的保养及维修，确保使用正常。保温施工机具主要包括:聚氨酯喷涂机、无气喷涂机、喷壶、空压机、角向磨光机、电子计量称、冲击钻、塑料软管、墨斗、粗砂纸、电动搅拌器、塑料搅拌桶、抹子、压子、阴阳角抹子、托线板、2m靠尺等。本工程配备的主要施工机械及器
7、材一览表序号施工器械名称计划投入数量进场时间1聚氨酯喷涂机15台根据工程进度计划，具体时间以发包人发出的施工令为准2无气喷涂机35个3喷壶35个4空压机20台5角向磨光机150把6电子计量称7电动搅拌器8塑料软管350米9墨斗65个10抹子250把11塑料桶150个12靠尺50个13配电箱1614其他常用工具4.4、现场布置4.4.1、根据本工程总承包单位安排的施工进出场道路和施工人员的住宿。4.4.2、由总承包单位在工地上或建筑物内提供地方空间给分包单位设办公室、辅助设施及储存仓库。 4.4.3、各种生产设施便于施工生产安排，且满足安全防火，劳动保护的要求。 4.4.4、施工人员准备：施工管
8、理人员公司就本工程成立项目经理负责制，全权负责实施施工各项工作。施工操作人员劳务队伍选择：挑选施工经验丰富吃苦耐劳的优秀专业施工队伍，特别是选定参加过类似工程建设并获得优质结构的施工队伍参加本工程施工。序号工种高峰人数进场时间1技工40人/栋根据工程进度计划，具体时间以发包人发出的施工令为准2壮工10人/栋3其他工种根据需求4.4.5、施工技术（1）在本工程的全过程施工中，我公司将充分发挥在施工技术上的优势，本着技术先行的原则，在施工前就技术上的一切问题做好充分的准备。（2）在正式进入现场前所有施工管理人员将认真熟悉由建设单位提供的所有施工图纸及各有关技术资料，以作为本次施工质量控制的重要依据
9、之一。（3）针对本工程的施工特点，及时向施工队伍做好书面交底工作。五、施工工艺5.1、施工工艺方法本保温施工工艺采用外墙表面现场喷涂硬泡聚氨酯，刷界面剂后用聚苯颗粒找平材料找平，并以抹面胶浆复合耐碱网格布为增强防护层；饰面层采用涂料饰面。5.2、施工工艺流程墙体基层处理涂刷基层界面剂设置控制线喷涂硬泡聚氨酯喷涂界面剂聚苯颗粒找平配抗裂砂浆抹第一遍抗裂砂浆阳角加护角、窗下口加滴水条后压入耐碱网格布抹第二遍抗裂面砂浆清理验收移交工程。 5.3、防火隔离带防火隔离带，每层用A级岩棉材料做防火隔离带，防火隔离带高度为窗上口300mm并与外墙四周交圈连接。六、保温工程施工6.1、基层墙体处理墙面应清理干
10、净无浮灰、油污等妨碍粘结的附着物。6.2、涂刷基层界面剂应满涂，均匀涂刷无漏涂现象。6.3、设置控制线阴阳角处吊垂直厚度控制线，对于墙面宽度2m处，需再加水平控制线。 6.4、喷涂硬泡聚氨酯6.4.1、开启聚氨酯喷涂机将硬泡聚氨酯均匀地喷涂于墙面之上。当厚度达到约10mm厚时，按500mm间距、梅花状分布插定厚度标杆或聚苯板指示块，每m2密度宜控制在 45处。然后继续喷涂硬泡聚氨酯，至标杆顶或指示块被发泡材料覆盖为止。施工喷涂可多遍完成，每次喷涂厚度宜控制在10mm之内。6.4.2、当日的施工作业面必须当日连续喷涂施工完毕，养护24小时以上。喷涂硬泡聚氨酯应注意窗、门等构件的保护，若不慎将硬质
11、聚氨酯喷涂在窗、门等构件上应及时清理。6.4.3、硬泡聚氨酯保温层喷涂20min后用裁纸刀、手锯、电动磨削器等工具开始清理、修整遮挡、保护部位以及超过垂线控制厚度的突出部分。6.5、喷涂界面剂硬泡聚氨酯保温层喷涂4小时之内做界面剂处理，界面剂可用滚子或刷子或喷涂机均匀地涂于硬泡聚氨酯保温层上。6.6、聚苯颗粒找平6.6.1、吊找平层垂直控制线、窗套线，按设计厚度用聚苯颗粒找平材料作标准厚度贴饼、冲筋。6.6.2、抹聚苯颗粒找平材料进行找平处理，其平整度偏差不应大于4mm，分两遍施工，间隔24h以上，抹灰厚度以略高于厚度控制灰饼为宜。用大杠刮平，用抹子将局部修补平整，并应达到验收要求。6.7、抗
12、裂聚合物砂浆保护层施工6.7.1、耐碱玻纤网格布按楼层间尺寸事先裁好，抹抗裂砂浆时，将35mm厚抗裂砂浆均匀地抹在找平浆料表面，立即将裁好的耐碱网格布用铁抹子压入抗裂砂浆内。在抹面胶浆达到表干后再次使用抹面胶浆抹面，厚度12mm，应做到表面平整、无褶皱、抹痕，抹面后网格布以似露非露为宜。6.7.2、抗裂砂浆抹面层中应满铺一道网格布，网格布搭接长度不得小于100mm，并不得使网格布皱褶、空鼓、翘边。6.7.3、首层应铺贴两层网格布，第一层网格布应对接，第二层网格布应搭接，搭接长度应不小于100mm，两层网格布之间的抹面砂浆必须饱满。6.7.4、在首层墙面阳角处设2m高的专用塑料护角，护角应夹在两
13、层网格布之间，其余楼层阳角处两侧网格布双向绕角相互搭接，各侧搭接宽度不小于200mm。6.7.5、门窗洞口四角应增加300mm200mm的附加网格布，铺贴方向45。6.7.6、有排水要求的部位（如屋面挑檐板等部位）应做鹰嘴。鹰嘴应整齐顺直，内低外高。6.7.7、外墙的门窗上、下坎抹灰应通线，洞口位置要一致，外窗台自内向外找坡，外门窗悬抹灰最外侧应设置鹰嘴（成品滴水条）。6.7.8、抗裂抹面砂浆达到一定强度后应适当喷水养护。七、施工技术措施7.1、施工部署我公司本着以保证质量的前提下加快施工进度，充分依靠和运用公司多年来在住宅楼多层、高层建筑施工中积累的成功经验，针对本工程建设特点，我公司将选择
14、合理的施工方案及施工工艺，确保工程顺利完成。7.2、外墙外保温系统外墙保温层为外墙外保温工程的施工关键，它的质量直接关系到建筑节能效果，因为本工程施工技术拟采用现场喷涂硬泡聚氨酯施工工艺，因此对施工机械、操作人员、施工环境、施工材料、施工方法等都需要做严格的要求。7.2.1、对基层的要求（1）墙面应清理干净，清洗油渍、施工孔洞、架眼以及阳台板、墙板残缺处应用 1：3水泥砂浆修补整齐、清扫浮灰等。（2）基层墙体验收标准应符合混凝土结构工程施工质量验收规范(2002)和砌体工程施工质量验收规范(GB502032002)的要求。（3）基层清理及找平施工技术措施建筑基墙的基层清理工作和找平工作对整体外墙保温工程起到至关重要的作用，外保温工程的施工应在基层施工质量验收合格后，进行硬泡聚氨酯施工，建筑物基层需要找平处理。（4）墙面上的设备、管线等固定支架应在保温层施工前安装就位，避免破坏保温层，如果确实不能提前安装，应该采取措施进行严格施工，并对破坏的保温层予以修复，同时做好密封防水处理。墙身上各种进户管线、水落管支架、预埋管件等按设计安装完毕，并应考虑支架长度增加保温层的厚度
