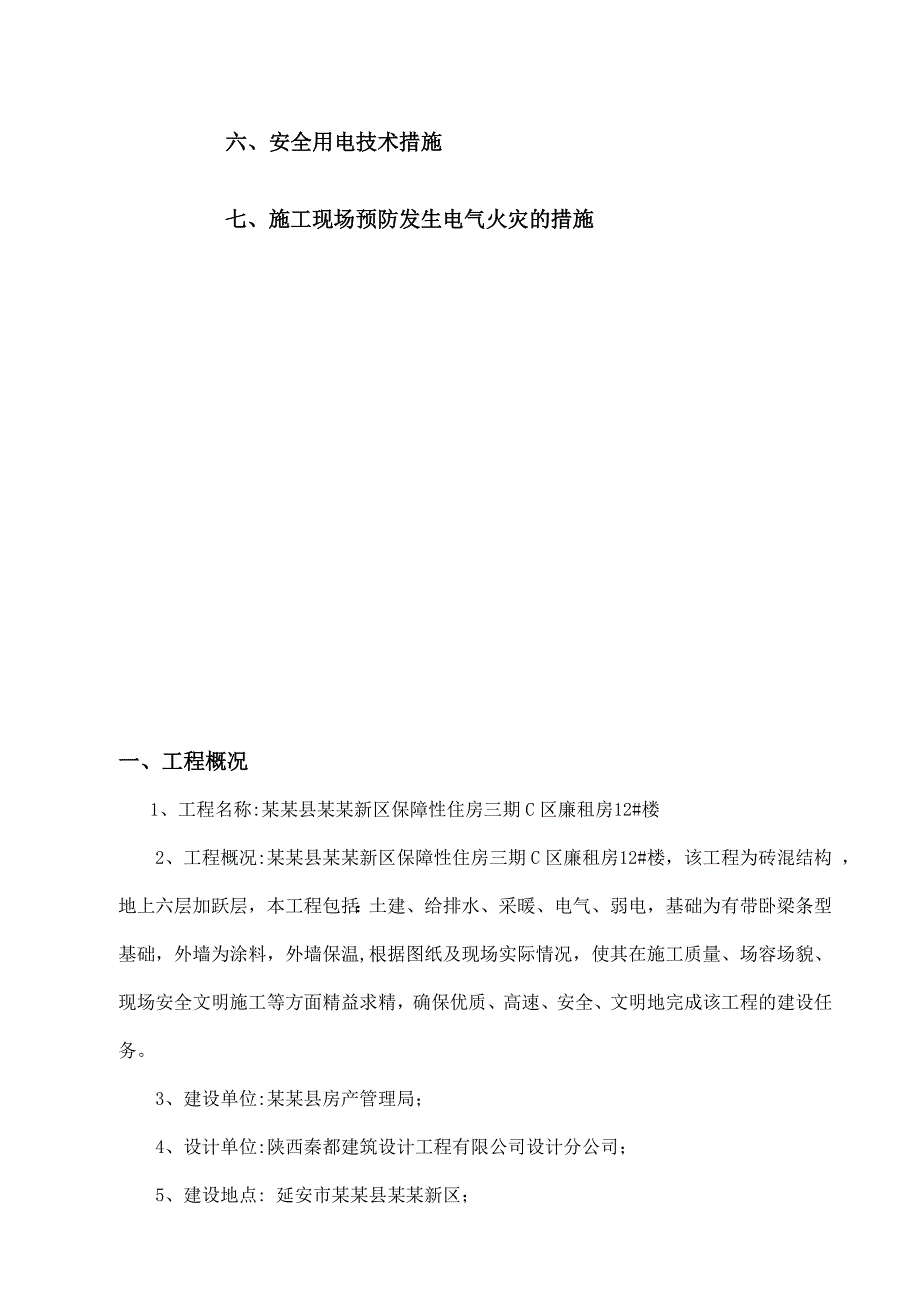

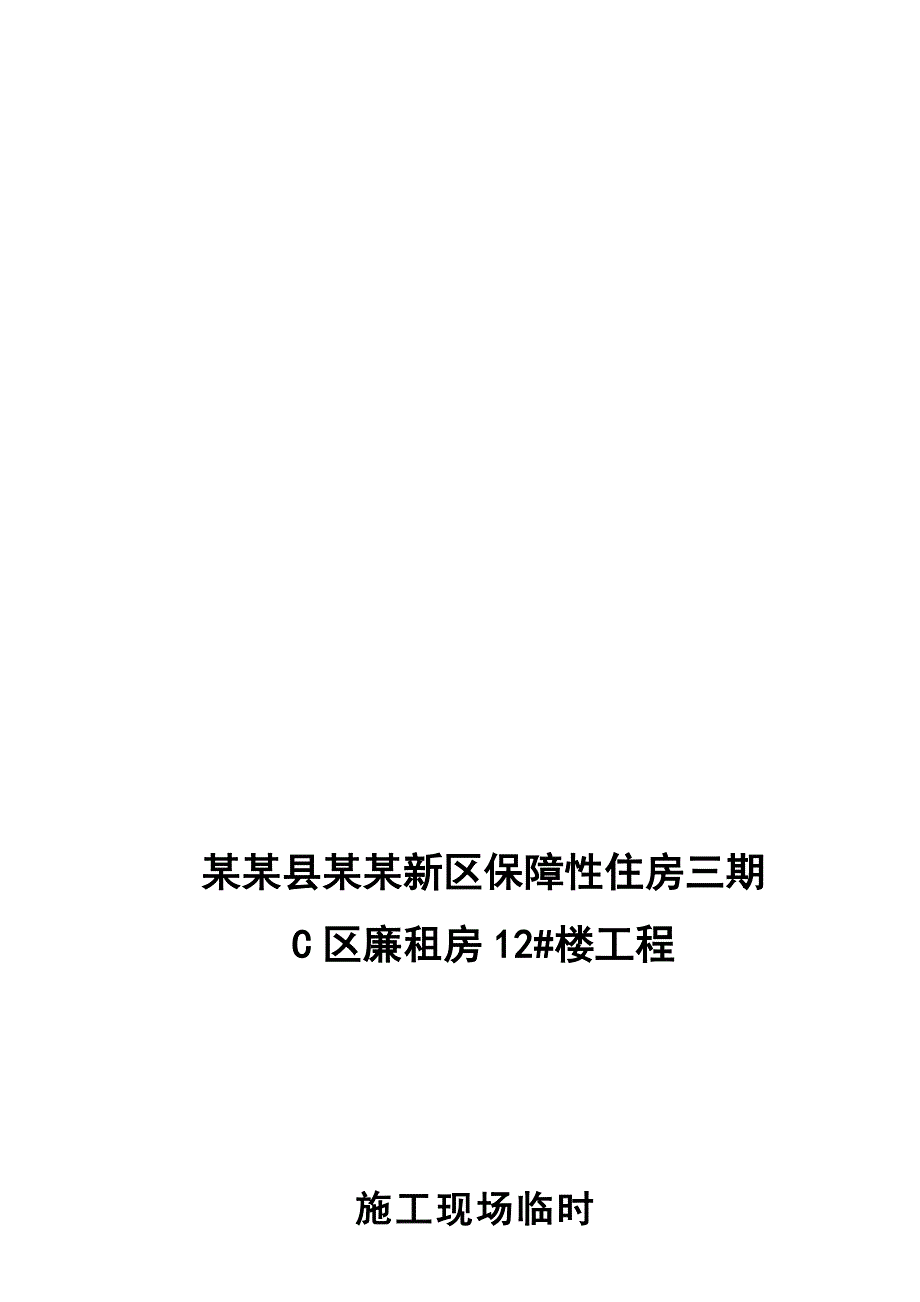

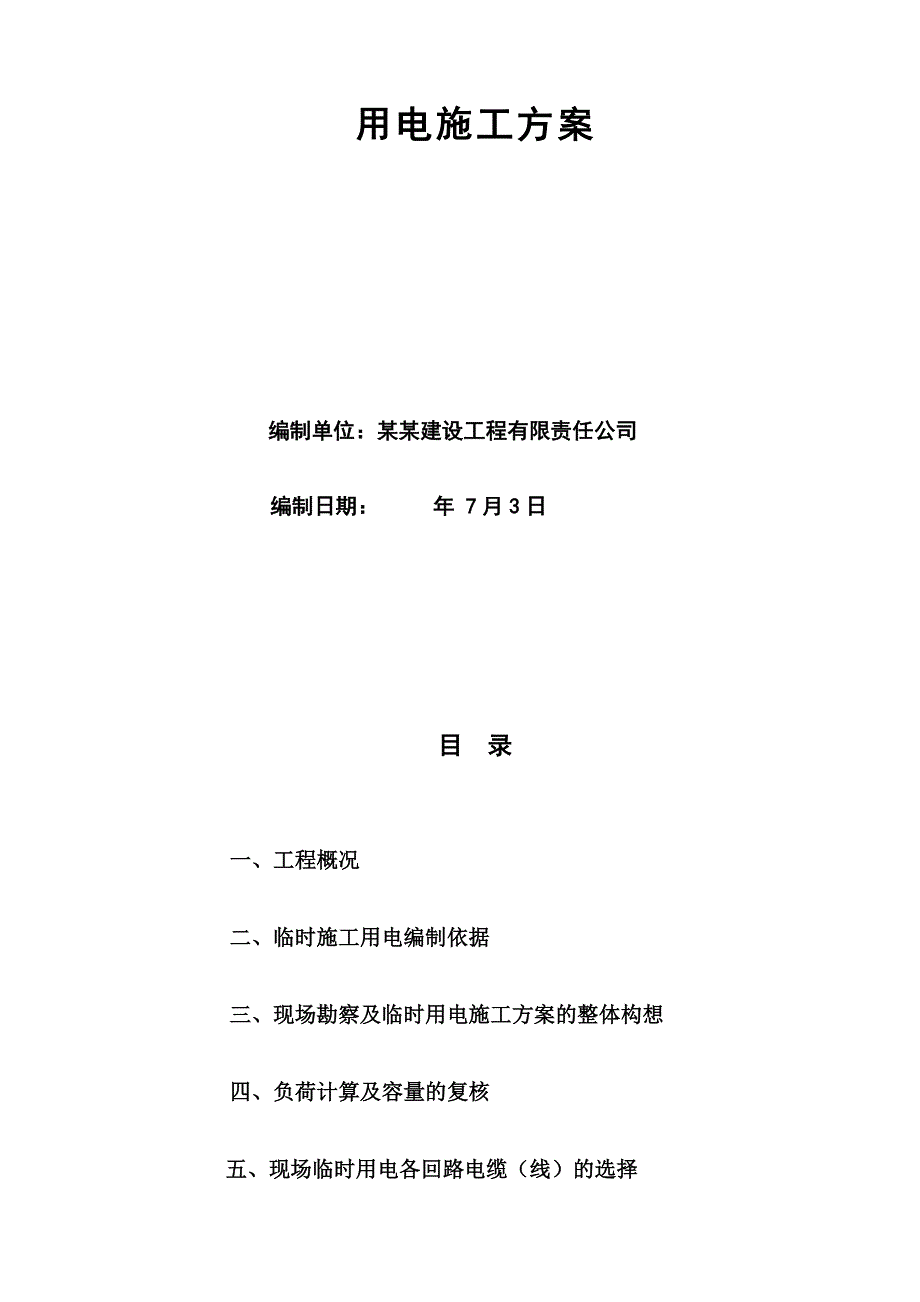

1、某某县某某新区保障性住房三期C区廉租房12#楼工程施工现场临时用电施工方案编制单位：某某建设工程有限责任公司编制日期： 年 7月3日目 录一、工程概况二、临时施工用电编制依据三、现场勘察及临时用电施工方案的整体构想四、负荷计算及容量的复核五、现场临时用电各回路电缆（线）的选择六、安全用电技术措施七、施工现场预防发生电气火灾的措施一、工程概况1、工程名称:某某县某某新区保障性住房三期C区廉租房12#楼 2、工程概况:某某县某某新区保障性住房三期C区廉租房12#楼，该工程为砖混结构 ，地上六层加跃层，本工程包括：土建、给排水、采暖、电气、弱电，基础为有带卧梁条型基础，外墙为涂料，外墙保温,根据图纸
2、及现场实际情况，使其在施工质量、场容场貌、现场安全文明施工等方面精益求精，确保优质、高速、安全、文明地完成该工程的建设任务。3、建设单位:某某县房产管理局；4、设计单位:陕西秦都建筑设计工程有限公司设计分公司；5、建设地点: 延安市某某县某某新区；6、建设规模:建筑面积约2635.29m2；7、质量标准:符合国家工程施工质量验收规范规定的合格标准；二、临时施工用电编制依据1、建设单位提供施工电源容量及位置。2、本工程施工机具需用计划表及施工平面图。3、建设工程施工现场供用电安全规范GB50194-934、施工现场临时用电安全技术规范5、低压配电设计规范GB50052-956、供配电系统设计规程
3、GB50052-957、通用用电设备配电设计规程GB50055-938、建筑施工安全检查标准JG159-999、建筑施工安全检查标准实施指南10、建筑施工组织设计与施工规范手册11、根据土建工程控制线路和施工现场的实际情况，制定出线路图和机械位置。三、现场勘察及临时用电施工方案的整体构想1、本设计施工用电为低压供电系统，电源采用380/220伏三相五线制（TN-S供电系统）2、本工程施工主要的负荷为塔吊及焊接设备。施工现场设有一个钢筋加工场，主要负荷为塔吊及对焊机、砼泵用电负荷。3、本工程由于生产区和生活区严格分开，甲方提供1个电源接入点，从附近箱变接入一个600KW的用电负荷用于工程的生产用
4、电。本工程施工现场供电由1个总配电屏进行供电。现场施工用电按建筑物平面布置划分如下三个大的用电区域：施工场地为一区（含焊机及塔吊），木工房、砼搅拌站即为二区。钢筋加工房、库房为三区。4、一区配电共设3个回路，分别对施工场地的施工设备供电和施工现场的夜间照明供电。各支线采用VLV-4240+1120铝芯线，沿围墙边敷设至配电箱。基础施工用电由该配电箱引出，采用VLV-450+116 mm2铝芯线引入二级配电箱。施工夜间照明采用VLV-516 mm2铝芯线引入二级配电箱，再分别供镝灯照明。砼振动机械和手持电动工具由三级配电箱供电。5、二区供电，共设3个回路，钢筋房、搅拌机、木工房等回路供电。木工房
5、支线采用VLV-4*35+1*16mm2敷设至木工房配电箱供其加工设备供电，搅拌机支线采用VLV-450+1*25mm2供电至搅拌机配电箱，对搅拌机供电。6、三区供电主要对钢筋加工房、库房供电。钢筋加工房支线采用VLV-4150+195mm2敷设至钢筋房配电箱，供钢筋房的钢筋加工设备供电。钢筋加工房、库房用电从总配电屏内接出，其施工用电由附近的照明配电箱供给。7.平面布置具体详见施工用电平面布置图。施工现场设备用电统计表用电设备名称数量(台)型号及名牌技术数据合计功率Pe(KW)塔 吊1QTZKW 380V25砼搅拌机1JZC350 10KW 380V10砂浆搅拌机1250L 4KW 380V
6、4插入式振捣器54-6M，60 1.1KW 380V5.5平板振捣器2PB3.0 2.2KW 380V4.4电焊机2BX-300A 38 KW 380V76闪光对焊机1G1-100 22 KW 380V22钢筋弯曲机1 6KW 380V6钢筋调直机1 8KW 380V 8 钢筋切断机1 5.5KW 380V5.5园盘锯1YB2522 1.6KW 380V1.6蛙式打夯机2HW2.5 1.6KW 380V3.2室内外照明 30KW 30 合计四、负荷计算及容量的复核（一） 现场临时施工用电设备总容量Pe计算：1、现场临时施工用电设备参数表：见附表2、现场临时施工用电设备容量计算：（1）、1号设备
7、自升式塔吊1、Ps=45KW，COS=0.8、Ve=380（线电压）、铭牌上暂载率e=65、塔吊电动机应换算到e=25（如果铭牌上暂载率为e=25、Pe= Ps）、K=0.6（需要系数）Pe=2e*225%*25=25KW（换算后的功率）P=0.6*25=15KW（计算功率）I= P/（3*Ve* COS）=15/3*0.38*0.8=37A（2）、自升式塔吊2与塔吊1同。（3）、2号设备砼搅拌机、Pe=10KW、2台、K=0.5（不同时使用）如果同时使用K=0.75、COS=0.8、P=Pe =10*2*0.5=10KWI= P/（3*Ve* COS）=10/3*0.38*0.8=19A（4
8、）、3号设备：电焊机Pe= Se*J* COS=15*0.65*0.85=10.3KW，由于3号设备为接于线电压（380V）的单相设备，其设备容量实际为P=3* Pe=3*10.3=17.8KWI= P/（3*Ve* COS）=31.8A（5）、4号设备：闪光对焊机P e= Se*J* COS=100*0.65*0.85=68.5KW由于5号设备为接于线电压（380V）的单相设备，其设备容量实际为P=3* Pe=3*68.5=118.7KWI= P/（3*Ve* COS）=212.2A（6）、5号设备：钢筋弯曲机P= Pe=28KWI= P/（3*Ve* COS）=4.8A（7）、6号设备：钢
9、筋切断机P= Pe=7.8KWI= P/（3*Ve* COS）=14.3A（8）、7号设备：钢筋张拉设备P= Pe=10KWI= P/（3*Ve* COS）=17.5A（9）、8号设备：圆盘锯P= Pe=2.8KWI= P/（3*Ve* COS）=4.8A（10）、9号设备：刨木机P= Pe=2.8KWI= P/（3*Ve* COS）=4.8A（11）、10号设备2个：插入式振动器P= Pe=2.2KWI= P/（3*Ve* COS）=3.9A（12）、11号设备1台：打夯机P= Pe=3KWI= P/（3*Ve* COS）=5.4A（13）、12号设备：室内照明P= Pe=20KW（14）、
10、13号设备：室外照明P= Pe=20KW（15）14号设备：混凝土地泵设备P= Pe=65KWI= P/（3*Ve* COS）=93A3、现场临时用电设备的总容量及负荷计算：p=pjp=30+10+35.6+118.7+28+7.8+10+2.8+2.8+2.2+3+20+20+65p=355.9KW说明：因工程施工是流水作业所以现场设备非同时作业，现场总需要系数K=0.5，COS=0.65，tg=1.12，根据现场临时用电的布置来确定总配电箱、分配电箱、开关箱的设置。由于总配电箱返出的各回线路用电设备较多，可按照满负荷的70计算。则：P总=0.6*355.9=213.54KVARQ总= P总
11、* tg=213.54*1.12=239.16KVAR（无功功率）S总=（P总2+ Q总2）=（213.54+239.16）=320.90KVA（视在功率）I总= S总/（Ue*3）=320.90/（0.38*3）=487.56*0.7=341.29A（计算电流）根据敷设环境、距离长度，施工用电负荷和计算电流，选择YJLV-4*240+1*120mm2作为电源主线能满足施工用电要求。五、现场临时用电各回路电缆（线）的选择（一）总配电箱线路截面的选择以及总配电箱内电器的选择1、总配电箱线路截面的选择：I总=341.29A，查表得知：总配电箱线选用VLV-4*240+1*1202架空敷设。2、总配
12、电箱内电器的选择：I总=341.29A，查表得知，总隔离开关为HD加防护罩，380V、三极HD11-400A。（二）配电线路截面的选择以及分配电箱内电器的选择（含开关箱内电器的选择）：1、塔吊支线P=25KW，I=37A塔吊支线选用漏电断路器DZ20L-100，额定电流4极100A，漏电动作电流100A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，三极HD11F-80A；漏电断路器采用DZ20L-160，380V、四极、80A，漏电动作电流75A，0.1。电源线为铜芯橡皮缆线VV-3*25+2*162 。2、电焊机支线P=17.8KW，I=31.8A电焊机支线选用漏电断路器DZ20L
13、-160，额定电流4极63A，漏电动作电流75A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，HD11F-50A；漏电断路器采用DZ20L-160，380V、三极50A，漏电动作电流75A，0.1。电源线为铜芯橡皮缆线VV-3*62 。3、楼层支线选用漏电断路器DZ20L-160，额定电流四极100A ，漏电动作电流50A，0.1。楼层开关插座箱选用隔离开关为HD加防护罩，380V，HD11F-63A；漏电断路器采用DZ20L-160，380V、三极30A、2只，漏电动作电流30A，0.1，分别控制2只三极四线动力插座。（严禁动照混用）4、照明支线开关采用漏电断路器DZ20L-160，380V、四极63A，漏电动作电流30A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，HD11F-63A；控制开关为3只220V、二极20A，1只380V、三极25A（镝灯）漏电断路器，其漏电动作电流30A，0.1。电源线为铜芯橡皮缆线VV-3*10+2*62 。5、闪光对焊机支线P=118.7KW，I=212.3A对焊机支线选用漏电断路器DZ20L-250，额定电流四极250A，漏电动作电流200A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，HD11F-250A；漏电断路器采用DZ20L-160，3
