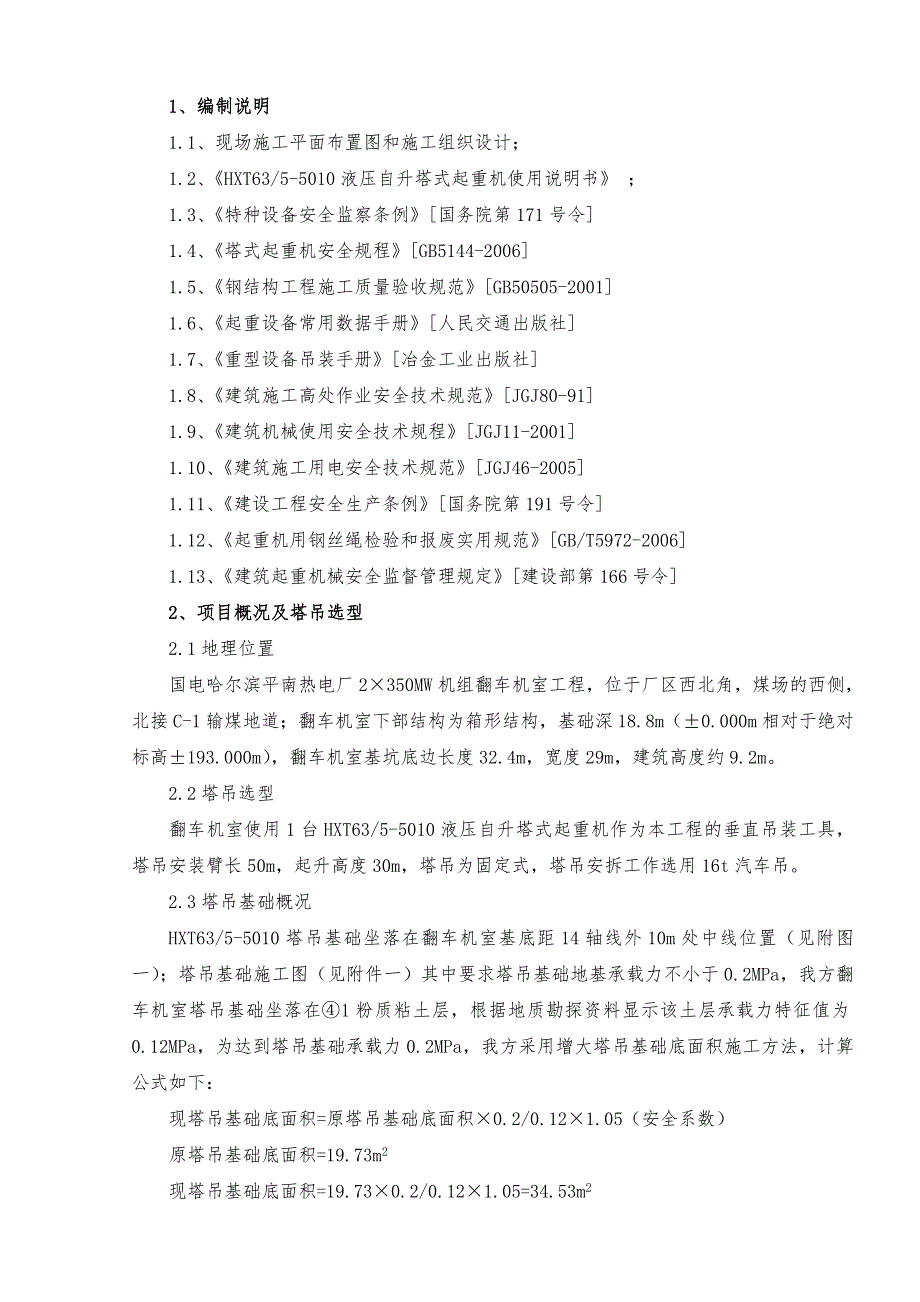

1、目 录1、编制说明12、项目概况及塔吊选型13、塔吊相关参数24、工程管理目标及人员组织45、塔吊安装56、塔吊拆除167、安全措施及注意事项178、安全事故处理应急措施（应急预案）199、成品保护2610、精细化施工261、编制说明1.1、现场施工平面布置图和施工组织设计；1.2、HXT63/5-5010液压自升塔式起重机使用说明书 ；1.3、特种设备安全监察条例国务院第171号令1.4、塔式起重机安全规程GB5144-20061.5、钢结构工程施工质量验收规范GB50505-20011.6、起重设备常用数据手册人民交通出版社1.7、重型设备吊装手册冶金工业出版社1.8、建筑施工高处作业安全

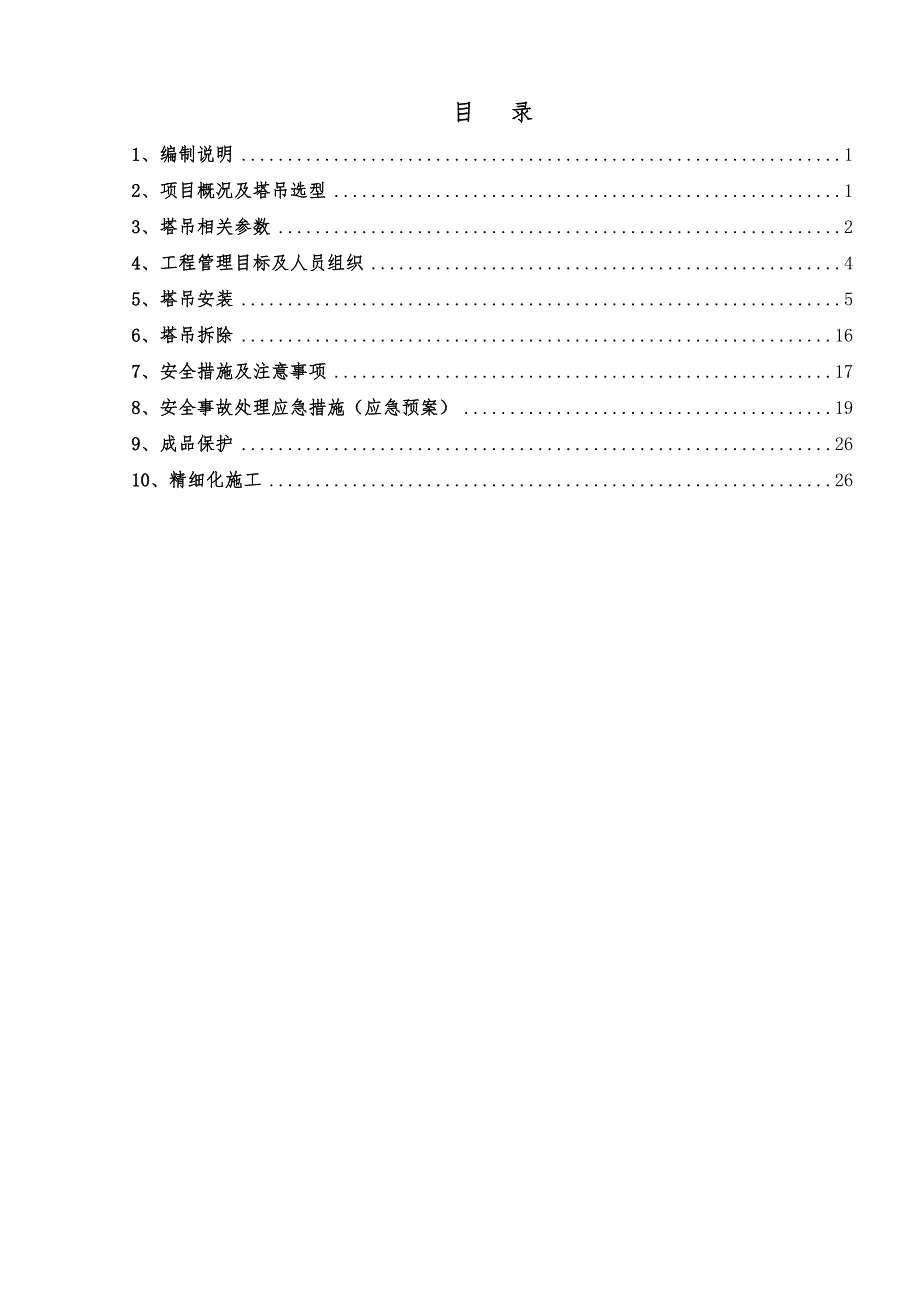

2、技术规范JGJ80-911.9、建筑机械使用安全技术规程JGJ11-20011.10、建筑施工用电安全技术规范JGJ46-20051.11、建设工程安全生产条例国务院第191号令1.12、起重机用钢丝绳检验和报废实用规范GB/T5972-20061.13、建筑起重机械安全监督管理规定建设部第166号令2、项目概况及塔吊选型2.1地理位置国电哈尔滨平南热电厂2350MW机组翻车机室工程，位于厂区西北角，煤场的西侧，北接C-1输煤地道；翻车机室下部结构为箱形结构，基础深18.8m（0.000m相对于绝对标高193.000m），翻车机室基坑底边长度32.4m，宽度29m，建筑高度约9.2m。2.2塔

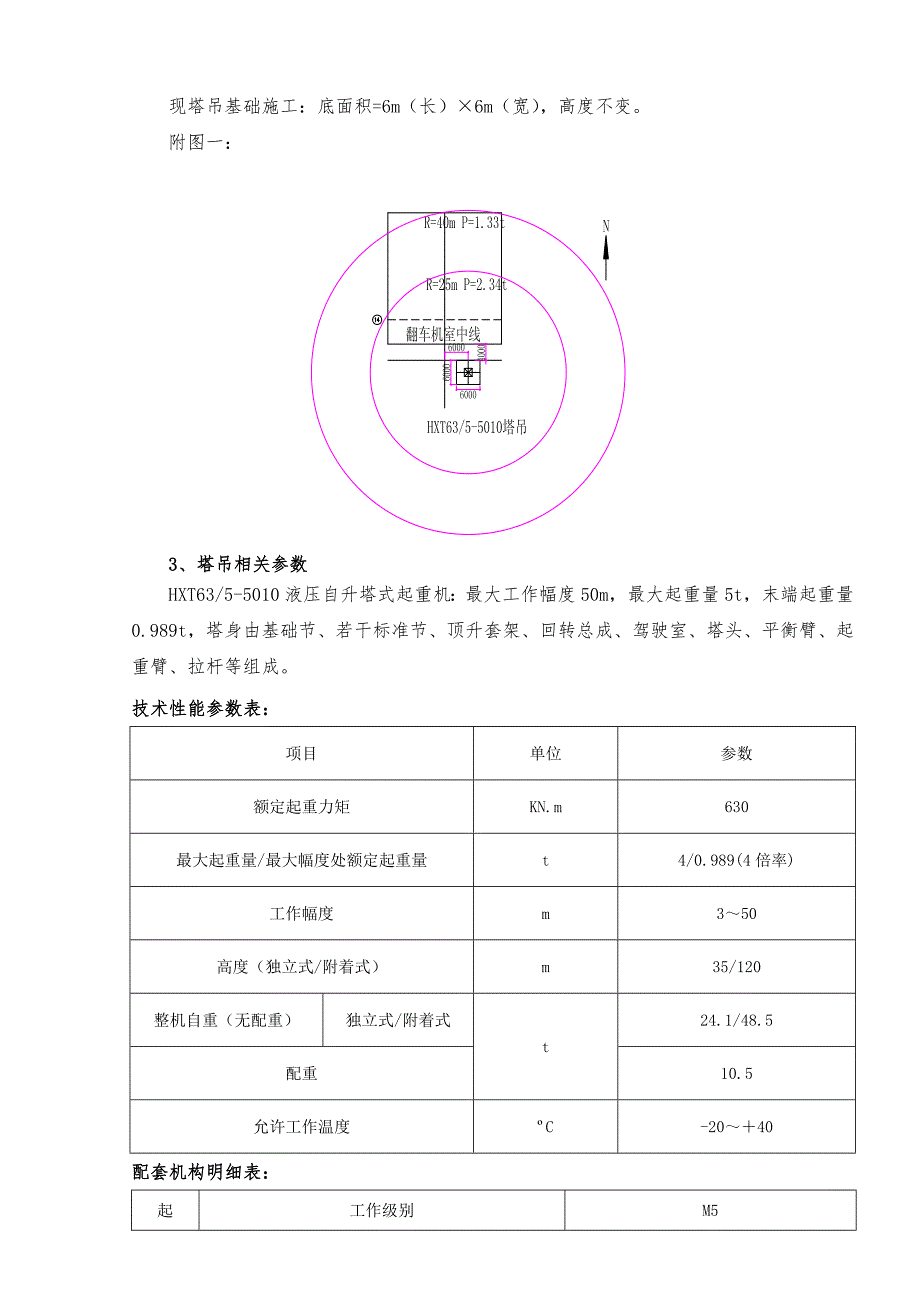

3、吊选型翻车机室使用1台HXT63/5-5010液压自升塔式起重机作为本工程的垂直吊装工具，塔吊安装臂长50m，起升高度30m，塔吊为固定式，塔吊安拆工作选用16t汽车吊。2.3塔吊基础概况HXT63/5-5010塔吊基础坐落在翻车机室基底距14轴线外10m处中线位置（见附图一）；塔吊基础施工图（见附件一）其中要求塔吊基础地基承载力不小于0.2MPa，我方翻车机室塔吊基础坐落在1粉质粘土层，根据地质勘探资料显示该土层承载力特征值为0.12MPa，为达到塔吊基础承载力0.2MPa，我方采用增大塔吊基础底面积施工方法，计算公式如下：现塔吊基础底面积=原塔吊基础底面积0.2/0.121.05（安全系数
4、）原塔吊基础底面积=19.73m2现塔吊基础底面积=19.730.2/0.121.05=34.53m2现塔吊基础施工：底面积=6m（长）6m（宽），高度不变。附图一：3、塔吊相关参数HXT63/5-5010液压自升塔式起重机：最大工作幅度50m，最大起重量5t，末端起重量0.989t，塔身由基础节、若干标准节、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等组成。技术性能参数表：项目单位参数额定起重力矩KN.m630最大起重量/最大幅度处额定起重量t4/0.989(4倍率)工作幅度m350高度（独立式/附着式）m35/120整机自重（无配重）独立式/附着式t24.1/48.5配重10.
5、5允许工作温度C-2040配套机构明细表：起升机构工作级别M5电动机型号YZTD200L-4/8/24转速R/min1440720220功率Kw18185制动器型号YWZ250/45钢丝绳规格637-11-1670-I-光-右交起升速度m/min67/33.533.5/16.76.7/3.5额定起重量T1.0/2.52.5/52.5/5变幅机构工作级别M5电动机型号YDEZ112M-4/6转速R/min1410930功率Kw2.82.2减速机型号TXB300钢丝绳规格619-7.7-1570-I-光-右交起升速度m/min67/33.533.5/16.76.7/3.5变幅速度m/min38.6
6、/25.2回转机构工作级别M4电动机型号YZR132M2-4转速R/min908功率Kw5.5减速机型号TX130液力偶合器型号YOX-280A配套回转支承型号011.40.1120回转速度r/min0.7液压顶升系统电动机功率5.5KW顶升油缸额定压力/行程20Mpa/1300mm起重特征表：倍率2幅度m325.22627282930313233343536起重量kg250024132311221721292047197018981830176717071650幅度m373839404142434445464748起重量kg1597154614981452140813671327129012
7、53121911861154幅度m4950起重量kg11241095倍率4幅度m312.61314151617181920212223起重量kg500048354464414238613612339131943016285527092575幅度m242526272829303132333435起重量kg245323402236214020511968189018171749168516251568幅度m363738394041424344454647起重量kg151514641416137013271286124712091173113911071075幅度m484950起重量kg104610
8、179894、工程管理目标及人员组织4.1工程管理目标4.1.1、质量目标4.1.1.1、施工工艺执行率100%；4.1.1.2、工程竣工一次验收合格率100%；4.1.1.3、确保设备安全无故障运行，现场服务满意率100%；4.1.2、工期目标在保证安全、质量前提下，本工程应在 3 天内安装/拆卸完毕。4.1.3、安全管理目标4.1.3.1、特种作业人员持证上岗率100%；4.1.3.2、安全防护用品正确配备率100%；4.1.3.3、无高空坠落事故、触电事故、起重设备坍塌事故及重伤事故的发生。4.2人员组织一级起重监督施工总负责技术负责人二级 起重监督起重指挥钳工2人电工2人操作工1人起重
9、工5人5、塔吊安装5.1、安装流程基础检查、零部件检查安装基节、标准节安装爬升架安装回转支座总成安装回转塔身安装司机室安装塔顶安装平衡臂总成预装平衡重安装起重臂总成安装变幅拉杆、配装其余平衡重、塔机检查运行等安装完毕5.2、塔吊安装注意事项5.2.1、塔机安装工作应在风级小于4级时进行。5.2.2、负责安装和拆卸起重机的单位应具有省级安检部门颁发的相应资质证，在起重机的安装与拆卸时须按塔机说明书规定的要求和顺序进行，由技术人员根据工地实际情况制定书面安装或拆除工艺程序和规程，向操作人员交底。5.2.3、在安装或拆除过程中，工作人员应戴安全帽，高空作业进场还应穿防滑胶鞋，佩戴安全帽。5.2.4、
10、注意吊点的选择，根据吊装部位选用长度适当，安全可靠的吊具。5.2.5、本机各零件之间的连接绳卡、螺栓、螺母、开口销等标准以及轴端挡板、销轴等必须使用合格产品，或按设计图纸制造的合格零件，不允许随意代用。5.2.6、安装时，装配好的销轴端部的开口销必须按规定张开。轴端挡板螺栓、钢丝绳卡螺栓以及其他连接螺栓必须牢固可靠并符合有关规定。5.2.7、高强度螺栓被连接表面不得有油污，应经喷砂或钢丝刷清理。预紧力严格按照图纸要求施加。5.2.8、顶升时，禁止回转起重臂，禁止开动变幅小车，禁止开动起升机构。必要时采取断电处理。5.2.9、安装场地的大小及相对建筑物位置详见下图，场地应平整无杂物及障碍。5.2
11、.10、塔机的安装位置，必须保证塔机的最大旋转部分起重臂、吊钩等离输电线10米以上的安全距离。5.2.11、两台塔机之间的最小架设距离应保证出于低位塔机的起重臂端部与另一台塔机的塔身之间至少有2m的距离；出于高位塔机的最低位置的部件与低位塔机中出于最高位置部件之间的垂直距离不应小2m。5.3、塔机基础本机采用混凝土整体基础。地基土质应坚实牢固，地耐力应不小于200kN/m2，砼基础强度等级为C35，砼基础的承载能力不小于下表，砼基础表面平整度允差不大于2mm，保证基础总重不小于50t。荷载 工况 基础荷载垂直荷载（kN）水平荷载（kN）Kn.mKn.m）扭矩（Kn.m）工作状态39019.56
12、06177非工作状态35050.790505.4、接地装置塔机避雷针的接地和保护接地要求应符合相关规定。5.4.1、将接地保护装置的电缆与任何一根主玹杆的螺栓连接并清除螺栓及螺母的涂料。5.4.2、置于地基锚固连接的底架不作接地避雷器用。5.4.3、接地保护避雷器的电阻不得超过4欧姆。5.4.4、接地装置应由专门人员安装，因为接地电阻率视时间和当地条件不同而有很大变化，而且测定电阻时要高效精密的仪器，定期检查接地地线及电阻。5.5、塔机组装过程5.5.1、底架的安装将已组装在一起的十字梁置于基础上，找正后压好压件及压板紧固地锚螺栓，四个支座水平平面度1.5mm。5.5.2、标准节安装将三节标准
