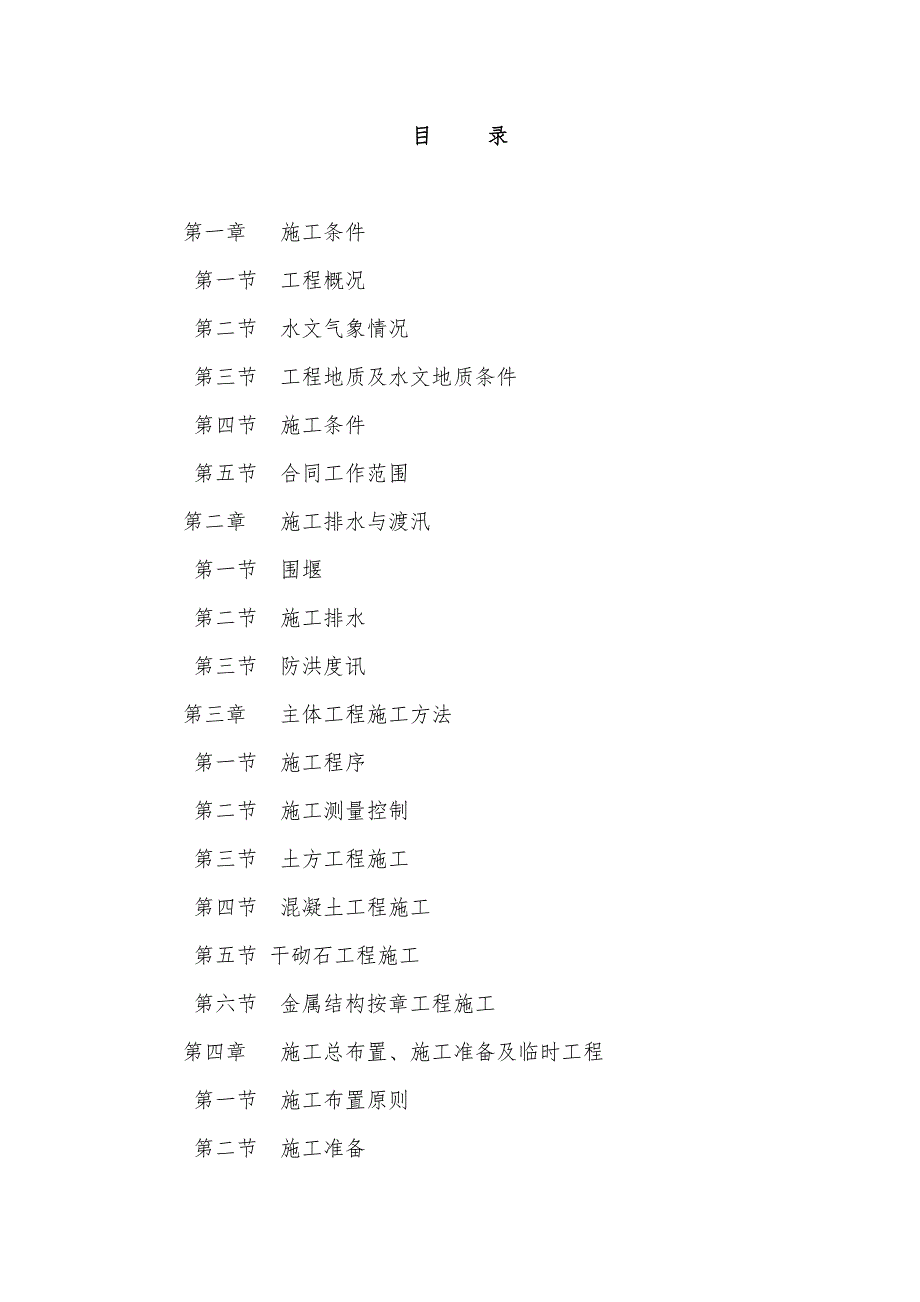

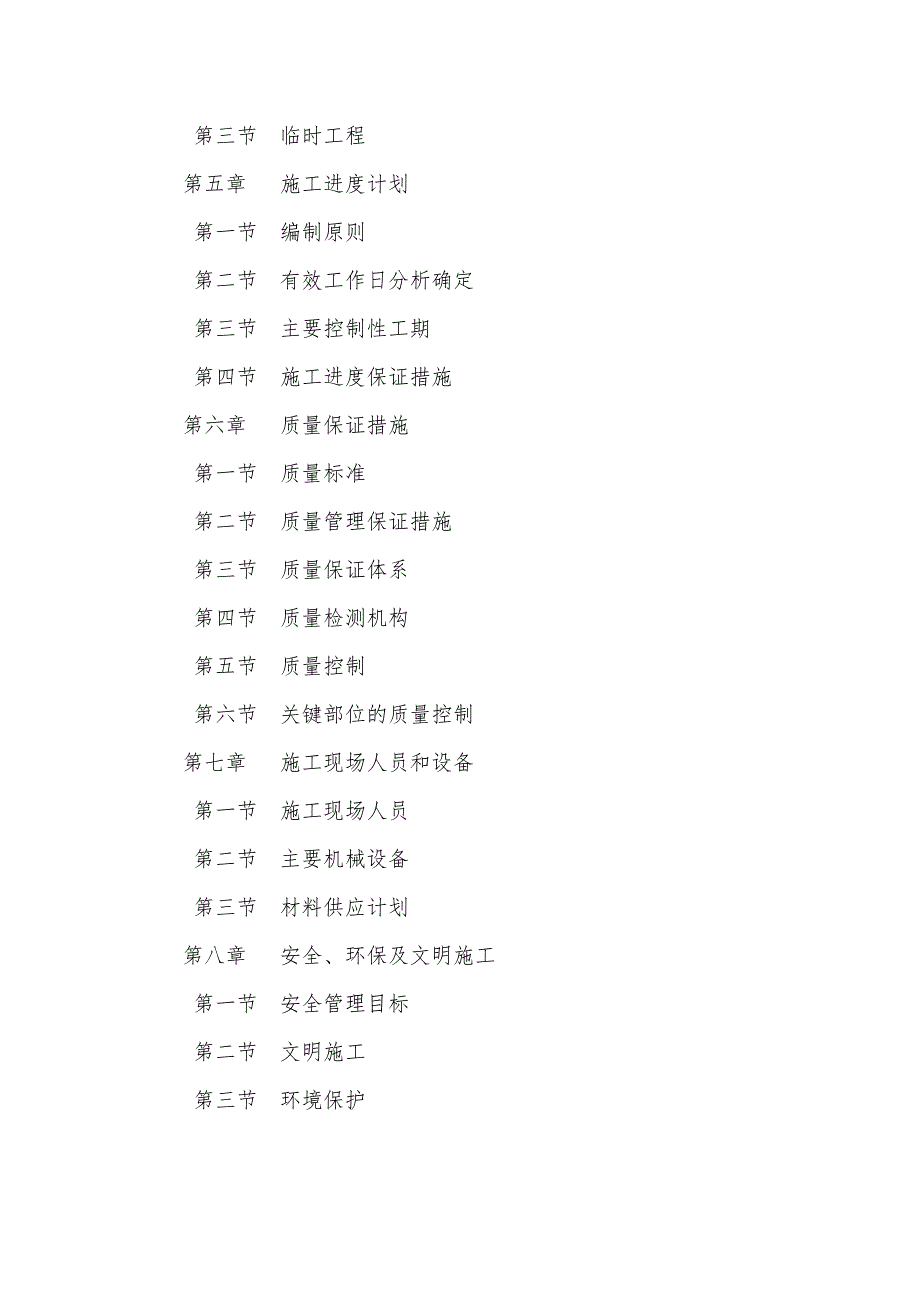

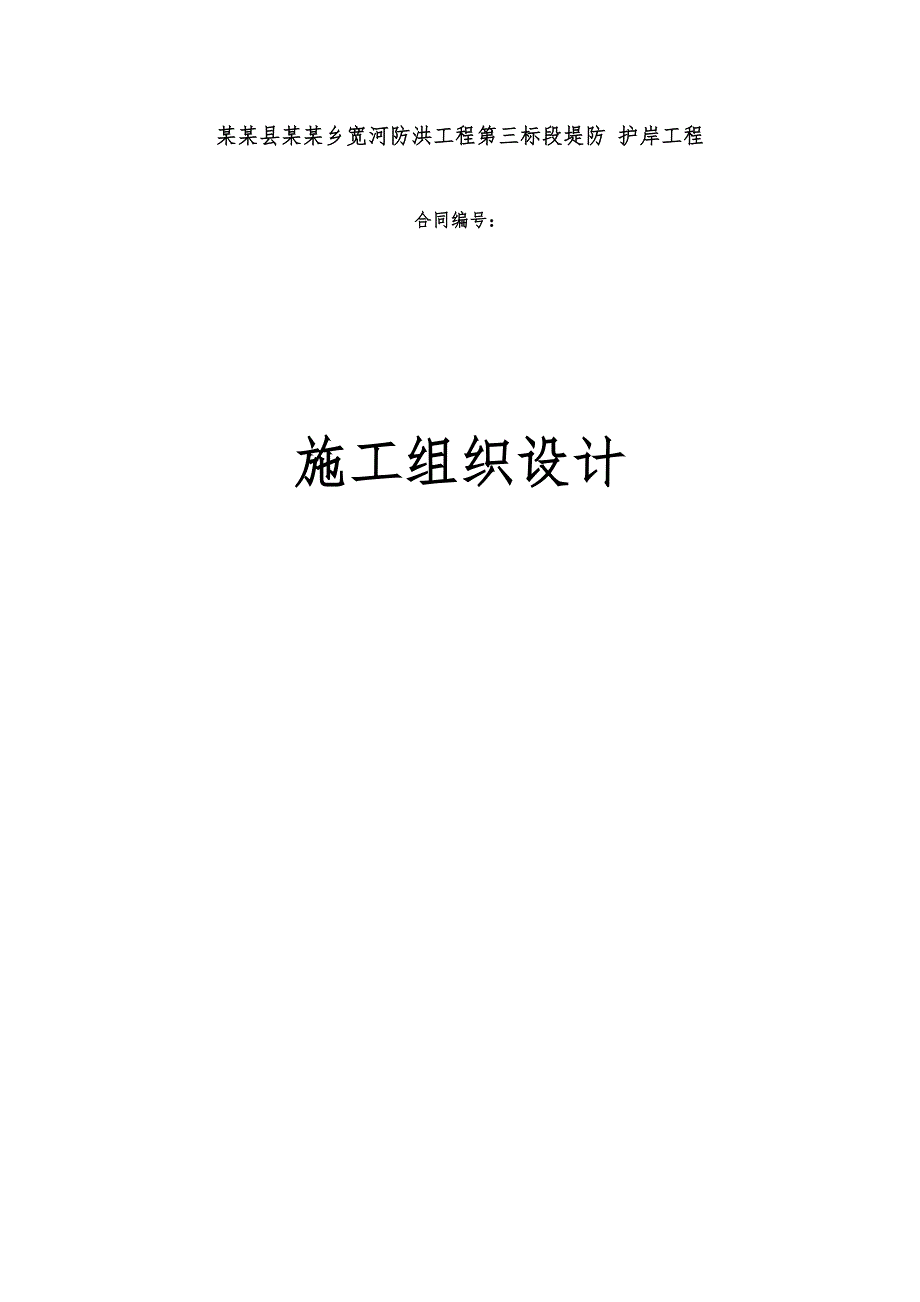

1、某某县某某乡宽河防洪工程第三标段堤防 护岸工程合同编号：施工组织设计目 录第一章 施工条件第一节 工程概况第二节 水文气象情况第三节 工程地质及水文地质条件第四节 施工条件第五节 合同工作范围第二章 施工排水与渡汛第一节 围堰第二节 施工排水第三节 防洪度讯第三章 主体工程施工方法第一节 施工程序第二节 施工测量控制第三节 土方工程施工第四节 混凝土工程施工第五节 干砌石工程施工第六节 金属结构按章工程施工第四章 施工总布置、施工准备及临时工程第一节 施工布置原则第二节 施工准备第三节 临时工程第五章 施工进度计划第一节 编制原则第二节 有效工作日分析确定第三节 主要控制性工期第四节 施工进度
2、保证措施第六章 质量保证措施第一节 质量标准第二节 质量管理保证措施第三节 质量保证体系第四节 质量检测机构第五节 质量控制第六节 关键部位的质量控制第七章 施工现场人员和设备第一节 施工现场人员第二节 主要机械设备第三节 材料供应计划第八章 安全、环保及文明施工第一节 安全管理目标第二节 文明施工第三节 环境保护第一章 施工条件第一节 工程概况该工程位于黑龙江省某某县某某乡境内宽河团结水电站下游，宽河入黑龙江河口段，河道长13.42km。工程下控制断面（呼黑公路桥）以上流域面积1139km2，占流域总面积的52.5%。本标段为左岸堤防砼预制板护岸工程0+0000+250段，长250米，堤防填
3、筑工程4+6004+450段，长850米，0+500处一座1.41.8米穿堤排水涵闸。第二节 水文气象情况本区属寒温带大陆性季风气候区，受太平洋及西伯利亚高压影响，夏季短暂而多雨，冬季干冷而漫长，冬下温差较大。多年平均气温为-2，历年最高气温为38，最低为-48.2.多年平均零度以下气温的天数为251天。多年平均降水量为475.3mm，降水量的年内分配比较集中，5-9月份占全年降水量的82%，年际变化不大，变差系数在0.2左右。水面蒸发量为625.4 mm。多年平均结冻期为160天，最多打230天，最大冻土深1.8m。初霜期为9月中旬，终霜期为次年5月下旬，平均无霜期120天。第三节 工程地质
4、条件工作区位于黑龙江右岸，小兴安岭丘陵区的北部，地形总趋势西高东低，阶地向黑龙江支流宽河倾斜。地层发育较简单，主要为第四季全新统高漫滩冲洪积沉积层（Q14），冲洪积物以级配不良粗砾组成，底部为强风化华港岩层。本区大地构造单元属大兴安岭地槽褶皱系兴隆沟冒褶皱带及罕达气优地槽褶皱带，为古老构造，新构造运动微弱，第四级以来无活动迹象，为较稳定区域，地震基本烈度小于度区。堤基岩性由上到下共分为腐殖土层、低液限粉土层、级配不良粗砂层、强风化花岗岩层。第四节 施工条件一、对外交通条件本工程地处黑呼公路大兴安岭地区的南部咽喉要道，宽河村有某某村至某某县的公路，宽河左岸有宽河电站进场公路。对外交通较方便。二、
5、建筑材料钢筋、水泥、成材由黑河市采购，运距为163km；汽油、柴油由某某县某某乡采购，运距为10km；砂、砾石由砂场采购，运距为10km；碎石、块石右石场采购，运距为15km。根据筑堤所需土料的种类要求共选粘土料场一处，料场位于某某乡黑呼公路以西的黄土岗，为耕地，主要是粘性土，可开采有效土料深度2.76m，储量丰富，交通运输便利，平均运距4-5km。三、水、电条件生产用水抽取河水，生活区打井抽取地下水。施工用电全部采用自发电。第五节 合同工作范围 我企业除完成招标文件所列工程项目外，尚须完成为修建该工程所使用的全部临时工程及工程竣工后必须拆除的临时工程。 一、其主要工程量如下：主要工程量序号工
6、程名称单位数量备 注一堤防工程（4+600-5+450）1土方工程1.1土方清基m368291.2土方填筑（左堤）m3333681.3砂砾石垫层m312831.4无纺布m22520400g/m22堤防防护工程2.1混凝土板护坡m3281.312cm厚C202.2砂砾石垫层m3502.52.3无纺布m23145400g/m22.4干砌块石（固脚）m34882.5土方开挖（固脚）m34883河道护岸3.1干砌块石m3151130cm厚3.2砂砾石垫层m391415cm厚3.3无纺布m27799400g/m23.4干砌块石（固脚）m38433.5削坡土方m327543.6土方开挖（固脚）m31028
7、二穿堤建筑物11号排水涵闸（1X1.8X2）1.1土方开挖（建筑物）m3957.11.2土方填筑（建筑物）m3632.41.3U型砼m391.5C20F2001.4涵洞混凝土m357.8C20F2001.5闸底板混凝土m333.1C20F2001.6排架混凝土m35.1C20F1501.7钢筋制安t11.21.8橡胶止水m3957.11.9平面模板m3632.41.10干砌块石m391.51.11碎石垫层m357.81.12无纺布m333.1400g/m21.13保温板m35.12金属结构设备安装工程2.1钢闸门t2.2埋件重t0.62.3启闭机台1手动1.5 t2.4防腐面积m218三房屋建
8、筑及其他工程项1四环境影响补偿费及水土保持项1二、工程计划工期：开工日期2011年4月20日。竣工日期2011年10月30日。第二章 施工排水与渡汛第一节 围堰一、围堰填筑采用推土机就地取土，围堰迎水面边坡1:2.0，背水面边坡1:1.5。推土机分层碾压，堰顶达到设计高程后，用推土机碾压面层，使之达到交通便道的标准。二、围堰拆除围堰的拆除选用挖掘机与推土机相结合的方式，将其推或挖摊入上游或下游。第二节 施工排水一、建筑物的基坑排水基础开挖过程中如果遇到地下水，将在基坑四周布设排水沟，排水沟的边角或低洼处设置抽水泵坑，根据基础内积水量的大小，每个泵坑里放置不同数量的水泵，当积水汇流到排水泵坑里后
9、集中抽排出去，保证基础内无积水，确保工程施工在干地进行。二、渠道基坑排水分段围堰填筑完毕后，在原渠道正中间挖一排水沟，使水汇集到下游低洼处，在下游围堰设置抽水泵坑，集中抽排出去，确保工程施工在干地进行。第三节 防洪渡汛由于洪水险情的发生具有突发性，对工程有很大影响，进入工地后必须及时做好防洪渡汛的准备工作。主要采取以防为主，以抢险为辅的原则。成立以项目经理为组长，技术负责人为副组长，项目副经理、施工测量、检测人员、安全员、各施工中队中队长为组员的工程安全渡汛领导小组。紧急情况下，所有的施工机械设备、劳动力均服从于安全渡汛领导小组调度，并成立由力工队、各施工中队成员组成的抢险突击队，随时听从调度
10、指挥。日常工作中加强水文气象情报的收集整理工作，并和某某气象、水文部门联系，及时掌握第一手气象资料。在汛期到来前，备足所需材料、设备、劳动力，做好安全渡汛的准备工作。第三章 主体工程施工方法第一节 施工总体部署一、施工部署原则根据本工程建筑物结构形式特点、工程地质条件及施工总工期要求，本工程施工总体布署原则为：1、作业分区，平行施工；2、现浇砼为主，土方开挖、砼预制为辅；3、先期以万北总干为控制，砼预制为重心；4、科学合理安排工期，保证施工连续； 5、倒排工期，保质、保量、保安全。二、施工原则1、技术先进，方案优化；2、突出主体，均衡施工；3、主次分明，安排合理；4、关键工序，重点控制。三、施
11、工总体部署根据工程结构特点及合同工期要求，拟将本标段施工总体划分为“二区、三面、二时段”，二区即堤防工程和建筑物工程；三个作业面，即土方工程、护坡及排水闸工程、金属结构；两个时段即汛前及汛后。第二节 施工测量控制我企业在工程中标后，将投入满足施工质量要求的测量仪器设备和组织有丰富经验和较高测量水平的测量人员，同建设单位及监理工程师进行测量控制网交桩、验桩、复测、引点的工作，确保工程施工的测量精度要求。在由国家等级水准点引测水准点时，采用支线水准测量法将水准点引测到施工现场的永久控制桩上。轴线控制桩根据本工程需要布设四条，并且将每条轴线永久控制桩引测到施工现场外，不受施工干扰和破坏的地方。控制桩
12、是由砼浇筑成的永久控制桩，并交监理工程师审核批准使用，并对其进行定期校核。对于工程中没有控制点的地方可随时由永久控制桩引测，以用于开挖、浇筑、支模时使用。当工程施工中部分工程以完可将控制点引至已完的工作面上，并设警示标志，严禁破坏。引测到砼板上的控制点可架设经纬仪进行砼边墙的控制，也可架设水准仪进行高程控制。在施工测量过程中，要求施工测量人员进行持证上岗，要求施测人员具有三项类似工程施工测量经验，并在测量过程中严格执行SL5293测量规范。本工程投入测量设备如下：测量设备一览表序号检 测 设 备规格型号单 位数 量1经纬仪J2台22水准仪WILDS3台23塔 尺5m把24钢卷尺50m把2一、平
13、面控制 本工程中平面控制测量主要布设四条纵横轴线，四条纵轴线相互联系、相互闭合形成整体测量控制网络，其中四条是贯穿渠顶、渠底两侧工程的纵轴线；另设若干条纵横轴线分别布设在不同部位，根据工程结构特点而定。1、平面测量控制的控制要点：1）平面测量控制允许误差30mm50mm。2）视线离障碍物（上、下和旁侧）不宜小于2.0m。3）主要轴线每条至少要三个固定标志。二、高程控制本标段工程中高程点的密度视施工放样的需要而定，在本工程中的每一单项工程部位至少有1个高程点，高程点的点位距离应在60-100m之间，高程控制点之间相互闭合、相互校核，形成闭合控制网，确保高程精度要求。1、高程测量的控制要点：1）高程控制测量允许误差30mm，高程负值不得连续出现，并不得超过总测点30%。2）最末级高程控制点相对于首级高程控制点的高程中误差，对于砼建筑物应不大于10mm。3）在施工区以外，布设较长距离的高程路线时，可按国家一、二等水准测量规范（GB1289791）和国家三、四等水准测量规范（GB1289891）中规定的相应等级精度标准进行设计。4）高程点可埋设预制标石，并设置平面高程控制点标志。埋设标石或打砼柱，必须经过一段时间，待标石或砼柱稳定后才能进行测量。三、测量用的永久控制点应符合下列条件
