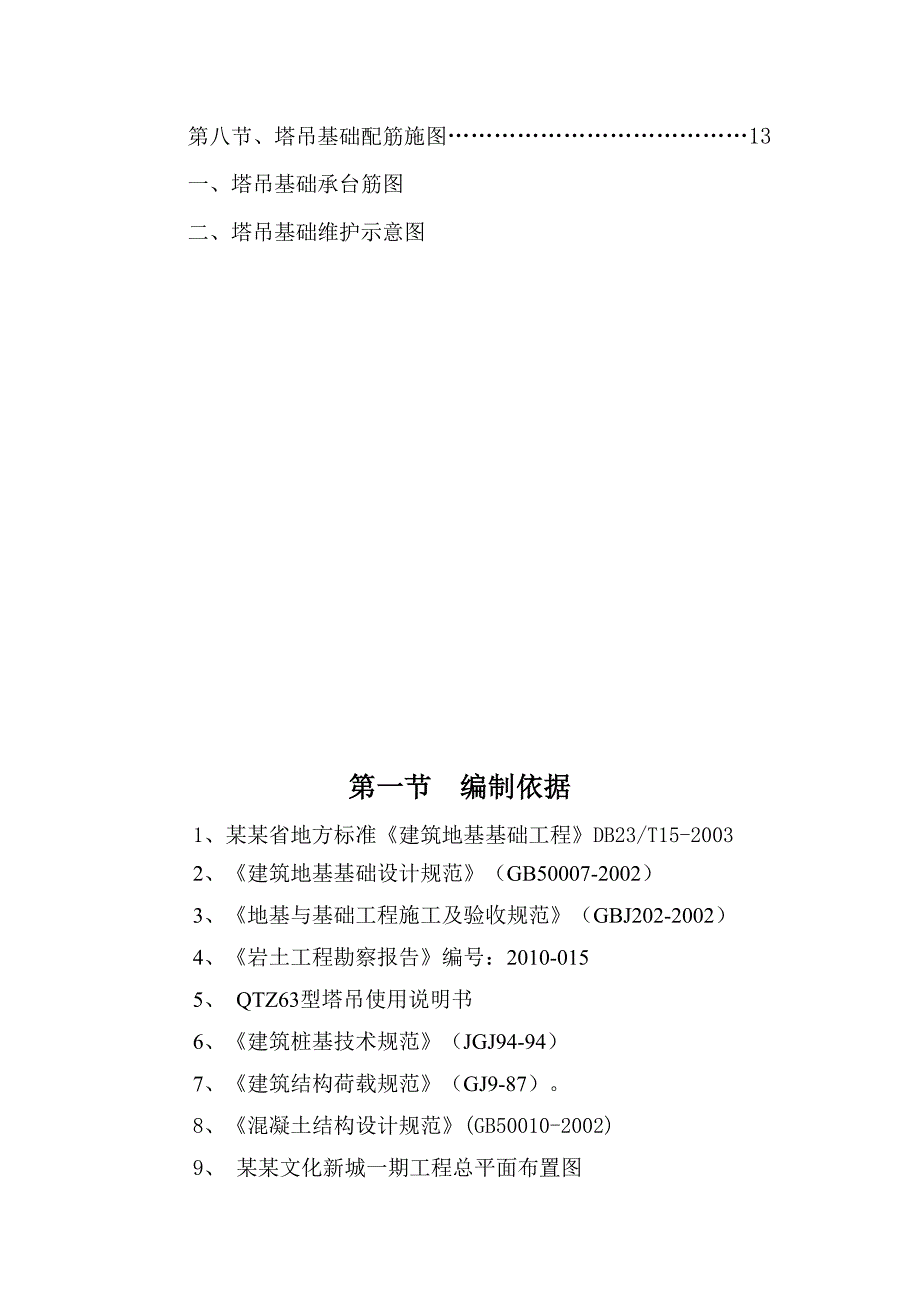

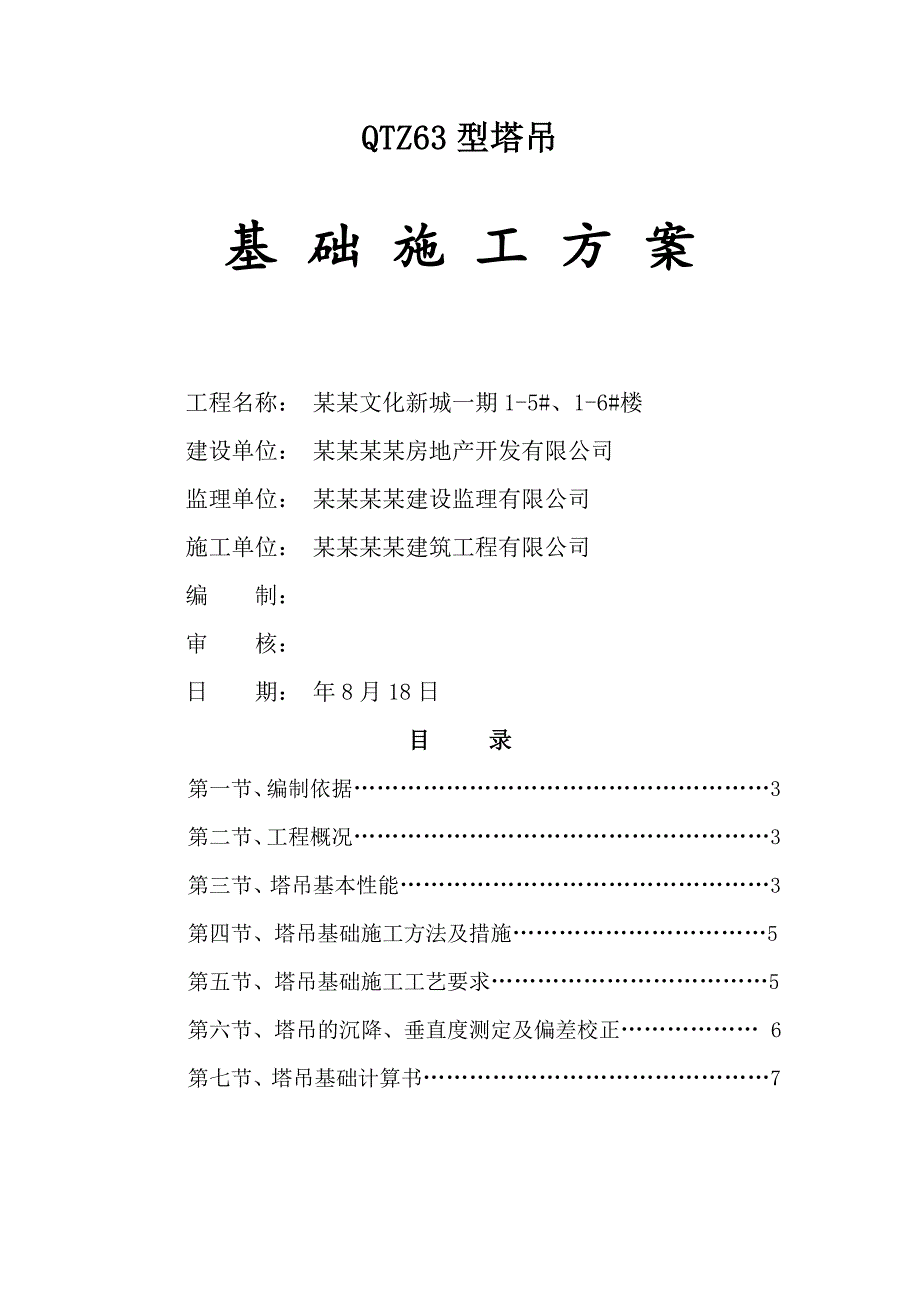

1、QTZ63型塔吊基 础 施 工 方 案工程名称： 某某文化新城一期1-5#、1-6#楼建设单位： 某某某某房地产开发有限公司监理单位： 某某某某建设监理有限公司施工单位： 某某某某建筑工程有限公司编 制： 审 核： 日 期： 年8月18日目 录第一节、编制依据3第二节、工程概况3第三节、塔吊基本性能3第四节、塔吊基础施工方法及措施5第五节、塔吊基础施工工艺要求5第六节、塔吊的沉降、垂直度测定及偏差校正 6第七节、塔吊基础计算书7第八节、塔吊基础配筋施图13一、塔吊基础承台筋图二、塔吊基础维护示意图 第一节 编制依据 1、某某省地方标准建筑地基基础工程DB23/T15-2003 2、建筑地基基础

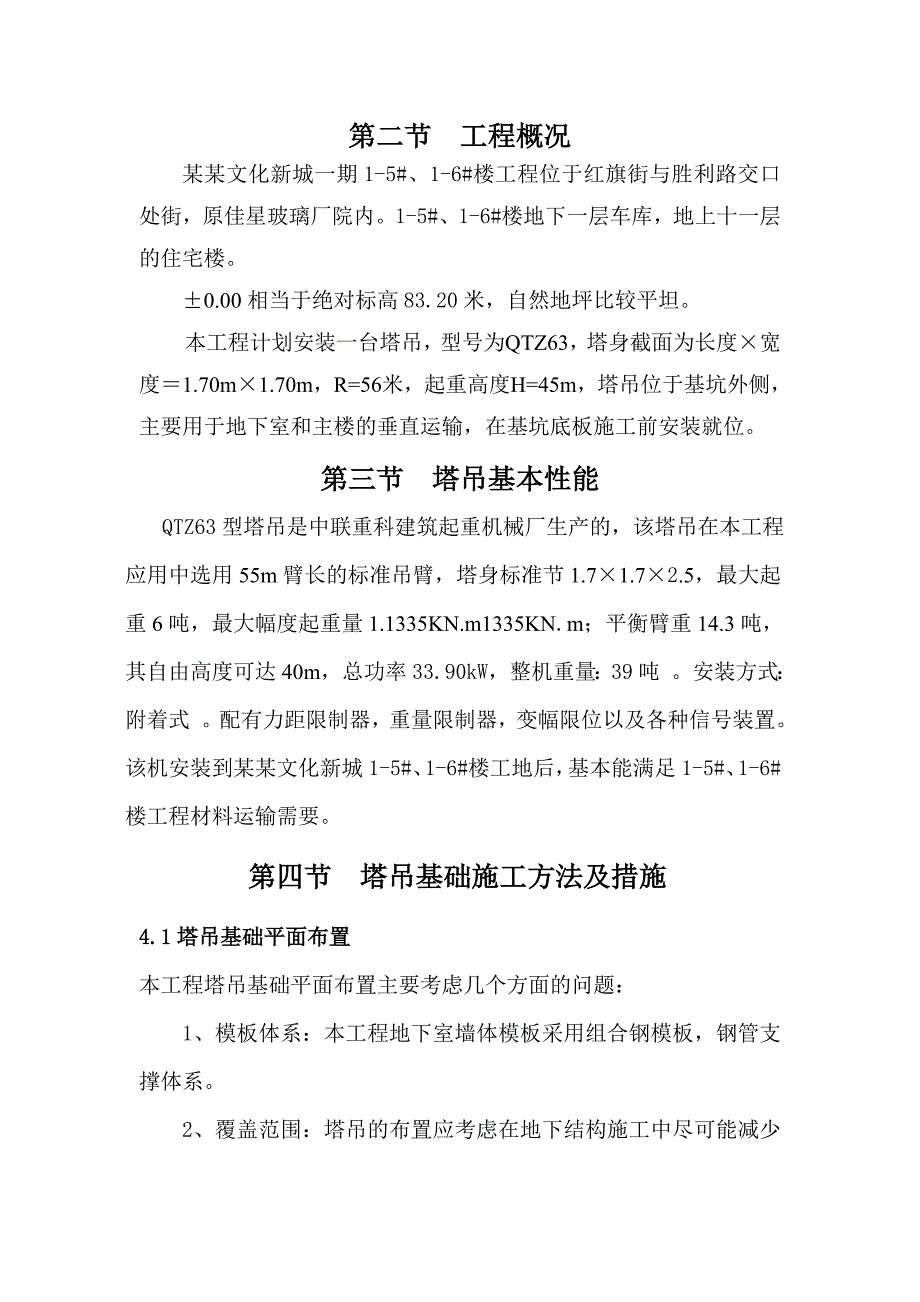

2、设计规范（GB50007-2002）3、地基与基础工程施工及验收规范（GBJ202-2002） 4、岩土工程勘察报告编号：2010-0155、 QTZ63型塔吊使用说明书 6、建筑桩基技术规范（JGJ94-94）7、建筑结构荷载规范（GJ9-87）。8、混凝土结构设计规范(GB50010-2002)9、 某某文化新城一期工程总平面布置图第二节 工程概况某某文化新城一期1-5#、1-6#楼工程位于红旗街与胜利路交口处街，原佳星玻璃厂院内。1-5#、1-6#楼地下一层车库，地上十一层的住宅楼。0.00相当于绝对标高83.20米，自然地坪比较平坦。本工程计划安装一台塔吊，型号为QTZ63，塔身截面为
3、长度宽度1.70m1.70m，R=56米，起重高度H=45m，塔吊位于基坑外侧，主要用于地下室和主楼的垂直运输，在基坑底板施工前安装就位。第三节 塔吊基本性能 QTZ63型塔吊是中联重科建筑起重机械厂生产的，该塔吊在本工程应用中选用55m臂长的标准吊臂，塔身标准节1.71.72.5，最大起重6吨，最大幅度起重量1.1335KN.m1335KN.m；平衡臂重14.3吨，其自由高度可达40m，总功率33.90kW，整机重量：39吨 。安装方式：附着式 。配有力距限制器，重量限制器，变幅限位以及各种信号装置。该机安装到某某文化新城1-5#、1-6#楼工地后，基本能满足1-5#、1-6#楼工程材料运输
4、需要。第四节 塔吊基础施工方法及措施 4.1塔吊基础平面布置本工程塔吊基础平面布置主要考虑几个方面的问题：1、模板体系：本工程地下室墙体模板采用组合钢模板，钢管支撑体系。2、覆盖范围：塔吊的布置应考虑在地下结构施工中尽可能减少盲区，在地上结构施工中不能有盲区。3、因塔吊交叉作业引起降效，故尽可能减少塔吊交叉作业。4、现场状况：现场场地狭小，周围在建建筑物距离现场较近，应保证塔吊大臂与建筑物及其塔吊的安全距离。根据工期要求及现场实际情况，计划在地下结构施工阶段中联重科建筑起重机械厂生产的QTZ63型塔吊设在某某文化新城一期1-5#楼在15-S轴一侧15-2715-28轴之间设立，塔吊基础中心距建
5、筑物5.00米。塔吊在地下结构施工完成后继续服务地上部分的施工。见后面附图塔吊基础定位图。4.2塔吊基础设计 本工程塔吊采用承台基础，承台埋深1.00米，尺寸为5000*5000*1000，承台内配筋：上下筋25双层双向钢筋网，混凝土标号为C35（掺入早强剂）。4.3施工措施4.3.1基础土方开挖塔吊基础定位放线后，采用反铲式挖土机进行挖土施工。土方开挖防坡系数为0.29。开挖塔吊基础开挖后，测量人员随时进行测量，及时洒灰线，防止超挖和欠挖，清槽人员通过500mm控制线控制槽底标高。预留200mm土层利用人工挖除，保证基础底部原状土不被扰动。距基底300mm处进行基础钎探，作好记录，用以检查地
6、基是否有软弱土层存在，如有则应做换填处理。 4.3.2根据塔吊基础设计图进行砖模砌筑，红砖采用MU10普通烧结粘土砖，砂浆标号为M7.5，砖模厚度为240mm。4.3.3承台截面尺寸为500050001000（高）mm，配筋为：上下筋25双层双向钢筋网，总计96根，单根长度4.92m。拉结箍筋12，长度1.24米，计144根。主筋保护层：底部及顶面为40，侧面40mm。承台砼强度等级为C35（掺入早强剂）。承台下垫层砼强度等级为C15,厚100。4.3.4基础回填采用粉质粘土进行回填，采用一夯压半夯，层层夯实，压实系数为0.94。4.3.5承台周边砌挡土墙240厚、高度1000mm,采用水泥砂
7、浆强度等级M7.5、红砖MU10进行砌筑。顶部用木方及竹胶板搭设斜坡防雨棚，上部满铺塑料布进行防雨维护。在挡土墙周边红砖砌筑240厚300300mm排水坡度为3%排水沟，在排水沟终端设置一个500500500的集水坑(排水沟及集水坑内外侧用20厚1：2防水砂浆抹面)，备雨季时用水泵抽水。见后面附图塔吊基础维护图。第五节 塔吊基础施工工艺要求5.1放线工按控制轴线引测塔吊基础位置线、控制线及螺栓定位线，施工时按线进行施工。 5.2钢筋按图进行下料，施工并及时办理验收手续。 5.3塔吊基础用206的镀锌扁铁与两个接地体进行连接。 5.4予埋件位置的基础钢筋不得切断或减少。 5.5塔吊予埋钢地脚螺栓
8、，安装时应采用一台经纬仪、一台水准仪控制位置标高，即经纬仪双方向控制地脚螺栓位置，用水准仪四角控制标高，位置确定后与钢筋骨架焊接固定好。 5.6混凝土浇筑过程中振捣棒不得扰动钢筋及予埋地脚螺栓，同时用经纬仪及水准仪应随时控制予埋钢预埋螺栓位置及标高是否准确，并随时调节。 5.7施工单位应负责搭设相应的防护设施防止施工中的杂物、砼浆对塔吊基础的损伤和侵蚀，并做好防水措施，塔吊基础周围不得有积水。第六节 塔吊的沉降、垂直度测定及偏差校正 6.1塔吊基础沉降观测半月一次。垂直度在塔吊自由高度时半月一次测定。 6.2在塔机出现沉降，垂直度偏差超过规定范围时，必须进行偏差校正。在最低节与塔吊基脚螺栓加垫
9、钢片校正。校正过程中用高吨位千斤顶顶起塔身，顶塔身之前，塔身用大缆绳四面揽紧，在确保安全的前提下才能起顶塔身。第七节 塔吊基础计算书7.1 塔吊地基基础承载力验算根据地质报告，塔吊混凝土基础持力层为第3层中砂层，地耐力为0.20MPa。由于QTZ630塔吊基础要求的地耐力为0.2MPa，为考虑较高的安全系数，塔吊说明书中尺寸5.0*5.0*1.0M，为了验证承台基础的承载力是否满足要求，即需验算承载力是否满足使用安全要求。一. 参数信息 塔吊型号:QTZ630型，自重(包括压重)F1=390.00kN， 最大起重荷载F2=60.0kN， 塔吊倾覆力距M=630kN.m， 塔吊起重高度H=45m
10、， 塔身宽B=1.7m。 混凝土强度等级:C35，砼筏板的厚度 h1=1.0m ，基础边长 b=5.00m二、塔吊基础承载力计算 依据建筑地基基础设计规范(GB50007-2002)第5.2条承载力计算。 基础设计值计算公式： 当考虑偏心距较大时的基础设计值计算公式： 式中 F塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2（390+60）=540.00kN； G基础重力，G=1.2(基础混凝土重力+回填土重力)=1.2(255.55.51.5+0)=1361.25kN； Bc基础底面的宽度，取Bc=5.00m； a合力作用点至基础底面最大压力边缘距离(m)，按下式计算：
11、 a=5.00/2-630.00/(540.00+1361.25)=2.169m。经过计算得到: 基础压力设计值Pk =(540.00+1361.25)/5.002=76.05kPa 偏心距较大时压力设计值 Pkmax=2(540.00+1361.25)/(35.002.169)=175.31kPa三.地基基础承载力验算修正后的地基承载力特征值:fa=196.00kPa 由于 faPk=175.31kPa 所以满足要求！偏心荷载作用：由于1.2faPkmax=175.31kPa 所以满足要求！7.2 抗倾覆稳定性验算 承台基础抗倾覆稳定性按下式计算 式中 e偏心距，即地面反力的合力至基础中心的
