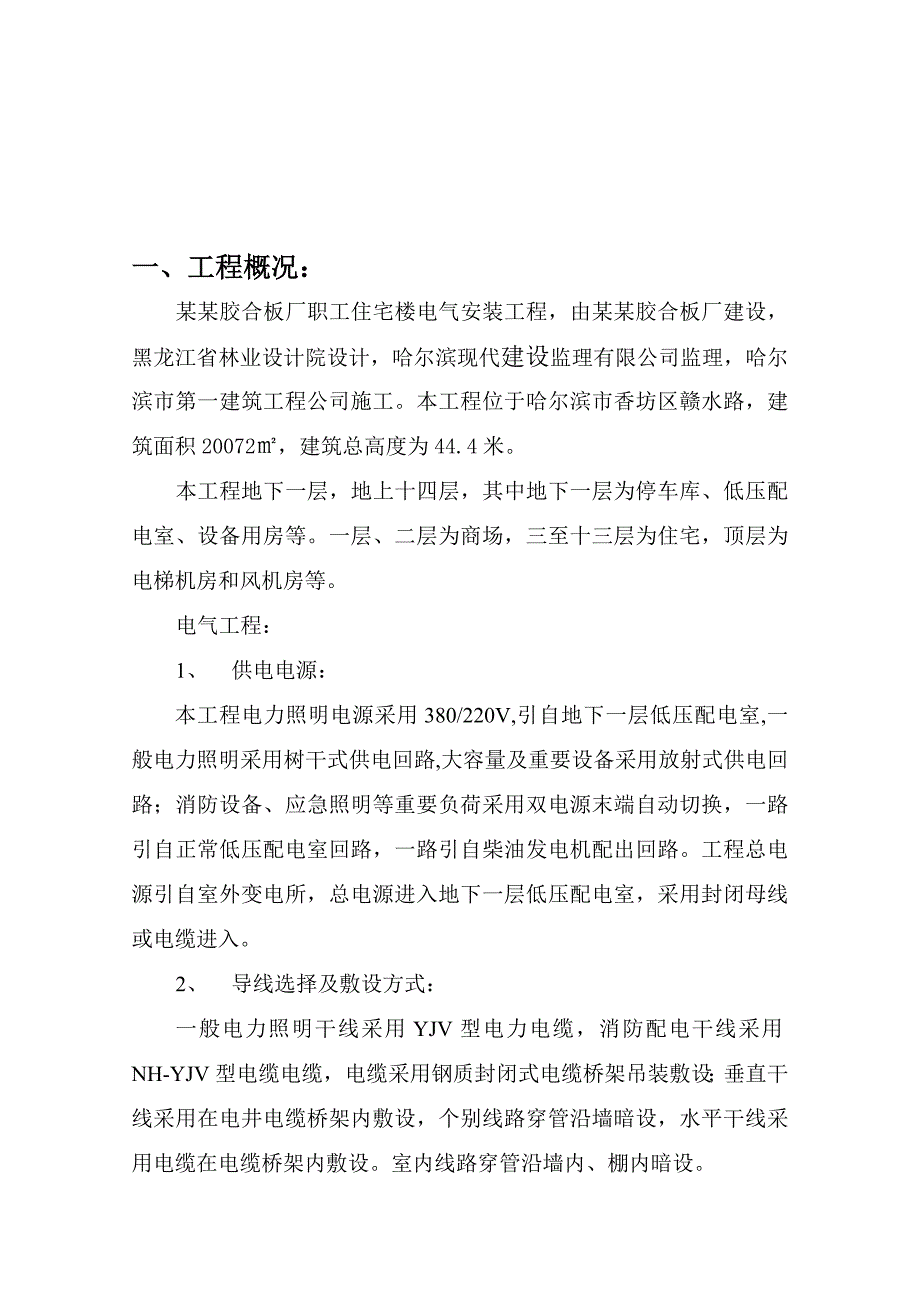

1、一、工程概况：某某胶合板厂职工住宅楼电气安装工程，由某某胶合板厂建设，黑龙江省林业设计院设计，哈尔滨现代建设监理有限公司监理，哈尔滨市第一建筑工程公司施工。本工程位于哈尔滨市香坊区赣水路，建筑面积20072，建筑总高度为44.4米。本工程地下一层，地上十四层，其中地下一层为停车库、低压配电室、设备用房等。一层、二层为商场，三至十三层为住宅，顶层为电梯机房和风机房等。电气工程：1、 供电电源：本工程电力照明电源采用380/220V,引自地下一层低压配电室,一般电力照明采用树干式供电回路,大容量及重要设备采用放射式供电回路；消防设备、应急照明等重要负荷采用双电源末端自动切换，一路引自正常低压配电室

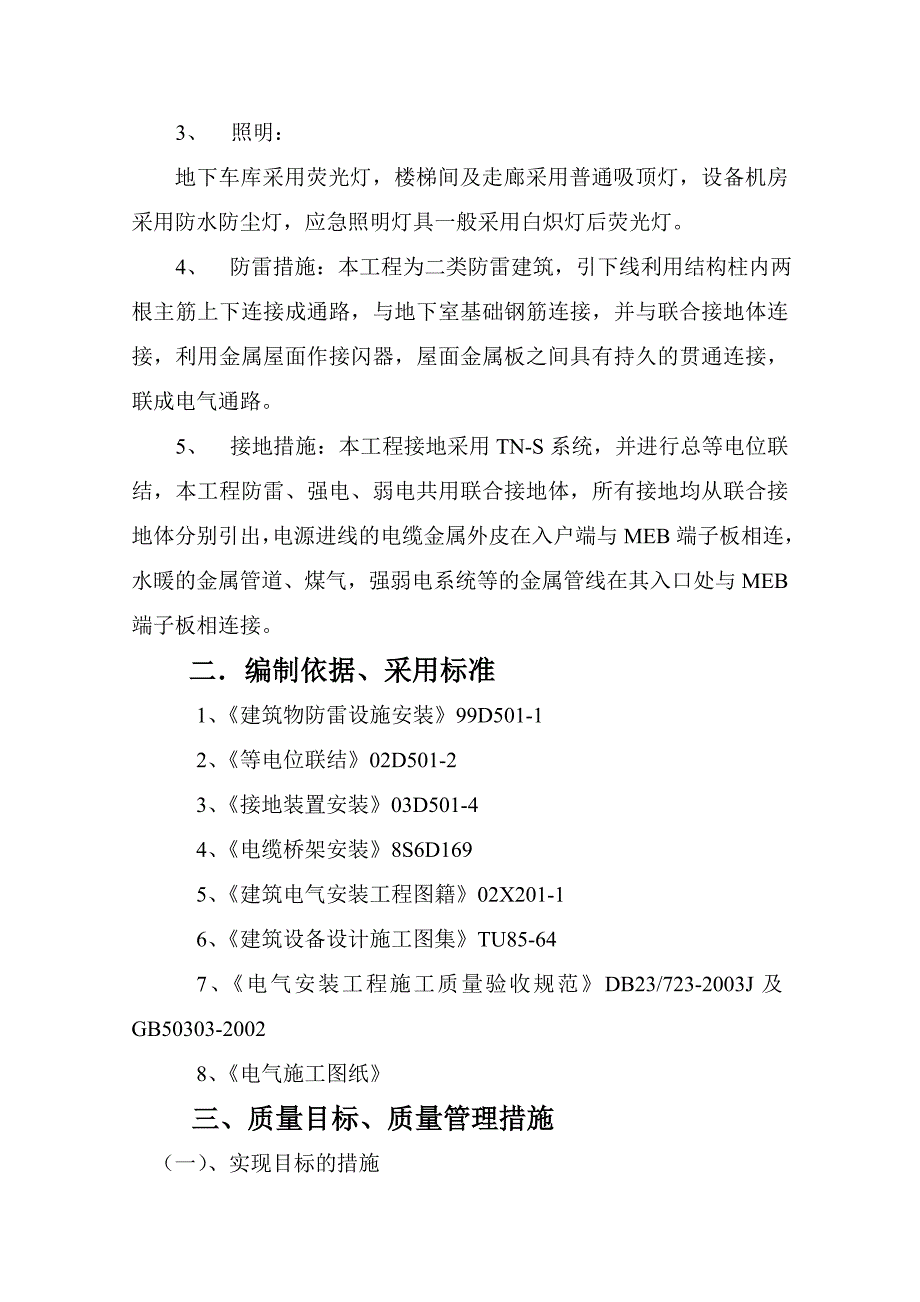

2、回路，一路引自柴油发电机配出回路。工程总电源引自室外变电所，总电源进入地下一层低压配电室，采用封闭母线或电缆进入。2、 导线选择及敷设方式： 一般电力照明干线采用YJV型电力电缆，消防配电干线采用NH-YJV型电缆电缆，电缆采用钢质封闭式电缆桥架吊装敷设；垂直干线采用在电井电缆桥架内敷设，个别线路穿管沿墙暗设，水平干线采用电缆在电缆桥架内敷设。室内线路穿管沿墙内、棚内暗设。3、 照明：地下车库采用荧光灯，楼梯间及走廊采用普通吸顶灯，设备机房采用防水防尘灯，应急照明灯具一般采用白炽灯后荧光灯。4、 防雷措施：本工程为二类防雷建筑，引下线利用结构柱内两根主筋上下连接成通路，与地下室基础钢筋连接，并
3、与联合接地体连接，利用金属屋面作接闪器，屋面金属板之间具有持久的贯通连接，联成电气通路。5、 接地措施：本工程接地采用TN-S系统，并进行总等电位联结，本工程防雷、强电、弱电共用联合接地体，所有接地均从联合接地体分别引出，电源进线的电缆金属外皮在入户端与MEB端子板相连，水暖的金属管道、煤气，强弱电系统等的金属管线在其入口处与MEB端子板相连接。 二编制依据、采用标准 1、建筑物防雷设施安装99D501-1 2、等电位联结02D501-2 3、接地装置安装03D501-4 4、电缆桥架安装8S6D169 5、建筑电气安装工程图籍02X201-1 6、建筑设备设计施工图集TU85-64 7、电气

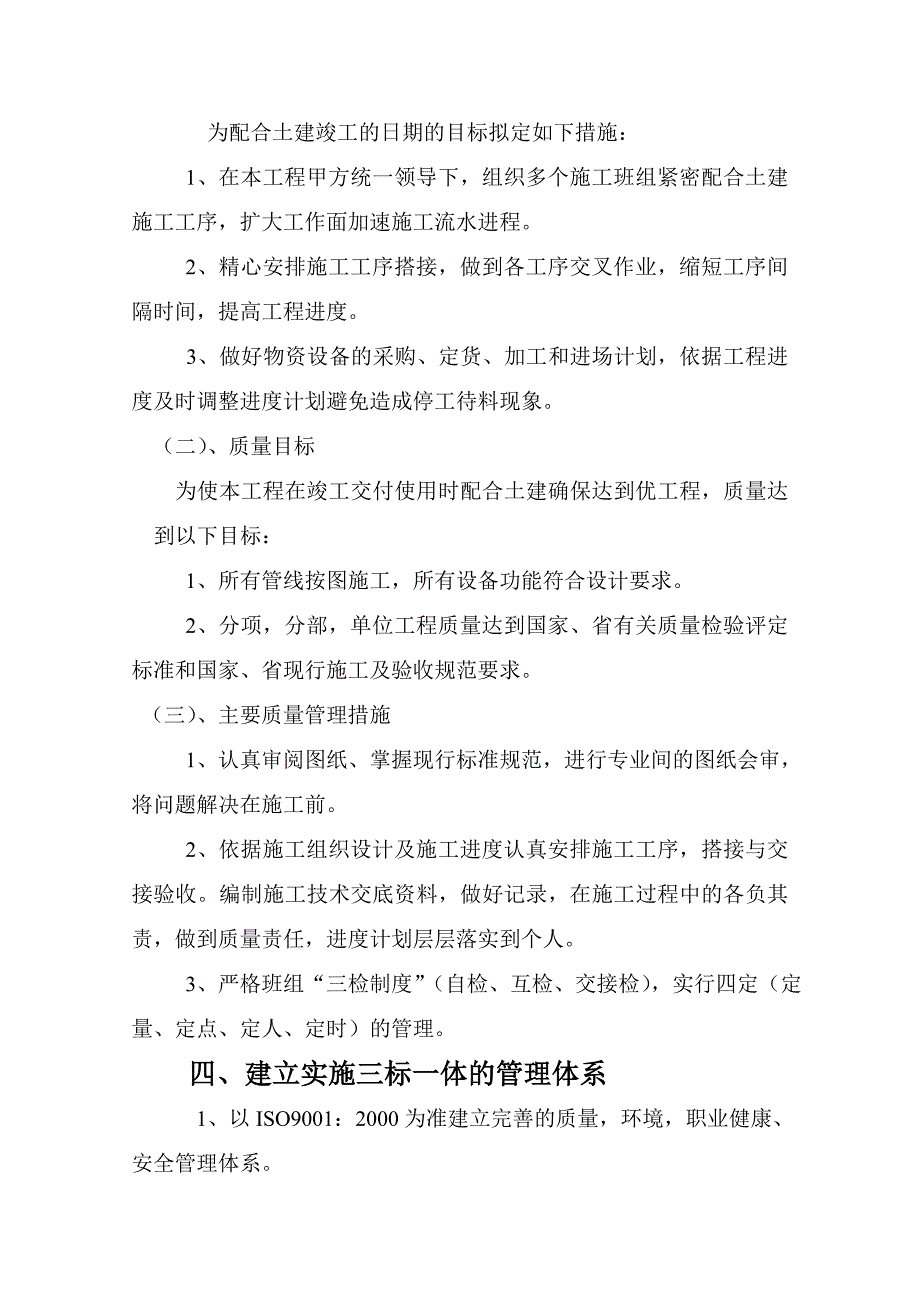

4、安装工程施工质量验收规范DB23/723-2003J及GB50303-20028、电气施工图纸 三、质量目标、质量管理措施 （一）、实现目标的措施 为配合土建竣工的日期的目标拟定如下措施： 1、在本工程甲方统一领导下，组织多个施工班组紧密配合土建施工工序，扩大工作面加速施工流水进程。 2、精心安排施工工序搭接，做到各工序交叉作业，缩短工序间隔时间，提高工程进度。 3、做好物资设备的采购、定货、加工和进场计划，依据工程进度及时调整进度计划避免造成停工待料现象。 （二）、质量目标 为使本工程在竣工交付使用时配合土建确保达到优工程，质量达到以下目标： 1、所有管线按图施工，所有设备功能符合设计要求。
5、 2、分项，分部，单位工程质量达到国家、省有关质量检验评定标准和国家、省现行施工及验收规范要求。 （三）、主要质量管理措施 1、认真审阅图纸、掌握现行标准规范，进行专业间的图纸会审，将问题解决在施工前。 2、依据施工组织设计及施工进度认真安排施工工序，搭接与交接验收。编制施工技术交底资料，做好记录，在施工过程中的各负其责，做到质量责任，进度计划层层落实到个人。 3、严格班组“三检制度”（自检、互检、交接检），实行四定（定量、定点、定人、定时）的管理。 四、建立实施三标一体的管理体系 1、以ISO9001：2000为准建立完善的质量，环境，职业健康、安全管理体系。2、明确完善的三标一体的管理体系
6、对电气工程的质量、进度、低成本扩张起到的重要作用。 3、质量管理体系 1）、确保在电气队管理人员、班组长、施工人员建立质量目标，保证质量目标与质量方针一致。 2）、对质量管理体系进行策划，满足质量目标实施。3）、在电气队质量管理体系的变更进行策划和实施时保证质量管理体系的完整性。4）、在施工过程中工长、技术员进行现场监督，做好每一分项工程验收工作，对工程不符合技术、质量验收规范规定，需及时进行整改，整改合格后、方可进行下道工序施工。 4、职业健康、安全管理体系 1）、针对电气队自身特点建立完善的职业健康、安全管理体系。 2）、在施工人员进入现场应树立其完善的健康、安全意识，并对施工人员进行必要
7、的健康、安全意识检查。 5、环境管理体系 1）、在电气队树立环境意识，使每一个施工人员意识到环境对工作、生活的影响。 2）、明确环境管理体系内涵，加强施工人员自身素质培养，共同建立完善的工作、生活环境。 五、施工部署： （一）、施工管理网络图：项目经理：吴 锦 堂 工 长 技 术 质 检 安 全 季 景 山 宋 世 滨 黄 桂 军 郑 辽 东（二）、施工流水作业安排： 电气工程与土建工程流水作业紧密相关，管路敷设随土建主体进行流水作业。 （三）、分项工程施工准备： 1、人员准备：本工程需要配置专业人员，主要有电工、电焊工、力工多工种组成。 2 、技术准备： （1）、组织图纸会审人员认真阅图、熟
8、悉图纸内容，明确图纸设计意图。 （2）、参加建设单位招集的技术交底，并由技术员负责交底中的记录工作。 （3）、拟定施工机械器具进场计划。 3、交底工作： （1）、在工程施工前做到从上级到下级每一个在场人员的交底工作，交底内容主要为安全交底和技术交底。 （2）、安全交底主要是使其在场的每一个施工人员都树立安全意识，以安全第一的工作态度来确保施工安全。 （3）、技术交底主要针对分部工程的施工的方法要求规定，进行每一分项工程的技术交底，在交底过程中，使施工人员明确每一分项工程的质量技术要求，了解每一分项工程质量验收规范的具体规定，交底过程中与施工操作人员共同了解图纸设计意图，明确具体施工工艺，交底后
9、，交底人和接受人均签字登记，确保在质量达标的条件下定期优秀的完成任务。 4、用料准备：1）、本工程所有钢管、FPC管、导线、电缆、桥架、灯具、配电箱由材料专管人员负责统一管理，施工时根据施工进度提取该工序所需材料，主要用料见材料计划表。2）、工程材料进场检测程序：（1）材料进场时，首先检查质量证明文件、合格证是否齐全；文件是否在有效期内。（2）根据材料的使用功能、产品的质量控制点进行检测，检测过程中应保证产品质量符合技术质量要求，实际产品数据符合产品理论值。5、材料实验：为使电气工程达到要求的质量标准，对进场材料进行严格的检验：1）、根据市工程质量监督站要求，在开关，插座安装前到市工程质量监督
10、站进行产品复试，产品复试合格后方可使用。2）、电器产品进场必须有CCC认证。6、进行市工程质量监督站工作：1）、接地，等电位工程；一层顶板配管工程，主体间墙砌筑工程；工程验收。7、接地电阻测试：根据要求在接地、等电位工程完工后，与防雷测试中心进行做接地电阻测试，保证接地电阻值符合设计要求。 7：机具准备： （1）、机械：电焊机、无齿锯，台钻、套丝机、绞磨机、理石锯、水钻等。 （2）、工具：开口器、套丝板、压力案子、手锤、钢锯、压线钳、剥线钳、电烙铁、电炉、锡锅、万用表、兆欧表等。（详见机具设备计划表） 六、施工方案、施工方法、施工工序、技术措施 （一）、施工方案： 针对本工程施工区域小，工期短
11、，质量要求高等特点，在主体施工中要与土建专业密切配合，把预埋做好，后期要与装修、空调、暖卫、消防专业密切配合，合理安排工序，凡有条件能施工的一定施工，实现见缝插针步步紧跟的方针，在质量上要严格要求、一丝不苟，层层把关，凡不符合和违反要求的一定要及时返工，保证质量，全体施工人员要积极主动，文明施工，科学管理。 （二）、施工工序： 1、土建主体施工时按施工图纸及图纸会审记录内容将暗设于主体内的管、预留口、预留洞施工好，及时透管、抠盒，保护管路畅通。 2、土建砌筑时要做好内墙配管、盒箱安装，同时做好照明灯位、开关、插座、配电箱的位置校正、在抹灰前全部完成。 3、土建抹灰后进行管内穿线、汇头；桥架安装
12、、电缆敷设。 4、装修完成后将所有线路进行绝缘电阻测试，合格后安装电器器具，配电箱，并做好成品保护工作。 5、以上工作完成后进行电气系统调试，调试时应与消防、空调专业配合。 6、土建屋面工程完成后进行避雷网敷设并进行接地电阻测试。 （三）、施工方法： 1、因工程量大，工期紧主体施工时要见缝插针，土建拆完模板进行抠盒透管，把漏堵的管处理完，在土建砌间墙墙前应把间墙内的电源管，开关管，插座管，配电箱顺直、就位。 2、土建主体时标准层的管事先按图预制。 （四）、施工工序、技术措施： 1、接地、等电位 、避雷网工程 1）、材料要求：镀锌扁钢、圆钢材质良好，镀锌均匀，无棱刺。 2）、作业条件：配合土建施
13、工，桩、基础钢筋绑扎完成后施工。 3）、技术措施、注意事项 （1）、桩基插筋与承台底板钢筋，承台底板钢筋与柱内钢筋焊接，其搭接长度不小于6D、双面施焊,单面施焊大于12D。 （2）、凡结构无筋处均加16的附加镀锌钢筋。 （3）、接地装置利用基础承台上下各两根主筋水平如网络格状焊接一体，并与防雷引下线、接地线焊接。承台梁内被利用的主筋与经过的桩基内钢筋焊接。 （4）、防雷引下线利用柱内两根主筋（16）通长焊接，上部出屋面与接闪器焊接，下部与接地装置焊接，当利用钢柱作引下线时，要在钢柱经过的每一层做局部等电位联结，等电位联结范围为到相临柱子或经过的房间。并在室外地坪下1m处焊出一根40*4镀锌扁钢，伸出室外距外墙1.5处。（5）、利用金属屋面作接闪器，屋面金属板之间具有持久的贯通连接，联成电气通路。 （6）、等电位端子箱中心距地0.3m，端子线采用40*4镀锌扁钢，电源的电缆金属外皮在入户端与 MEB线相连，水暖专业的金属管道，煤气，弱电系统等金属管线在其入口处与MEB端子线相连接。由等电位端子箱引自金属管道抱箍的支线取自就近等电位端子箱。 2、配管工程 1）、材料要求：钢管壁厚均匀，焊缝均匀无裂缝、砂眼、棱刺和凹扁现象，管箍、螺母、护口、接线盒、开关盒应符合要求
