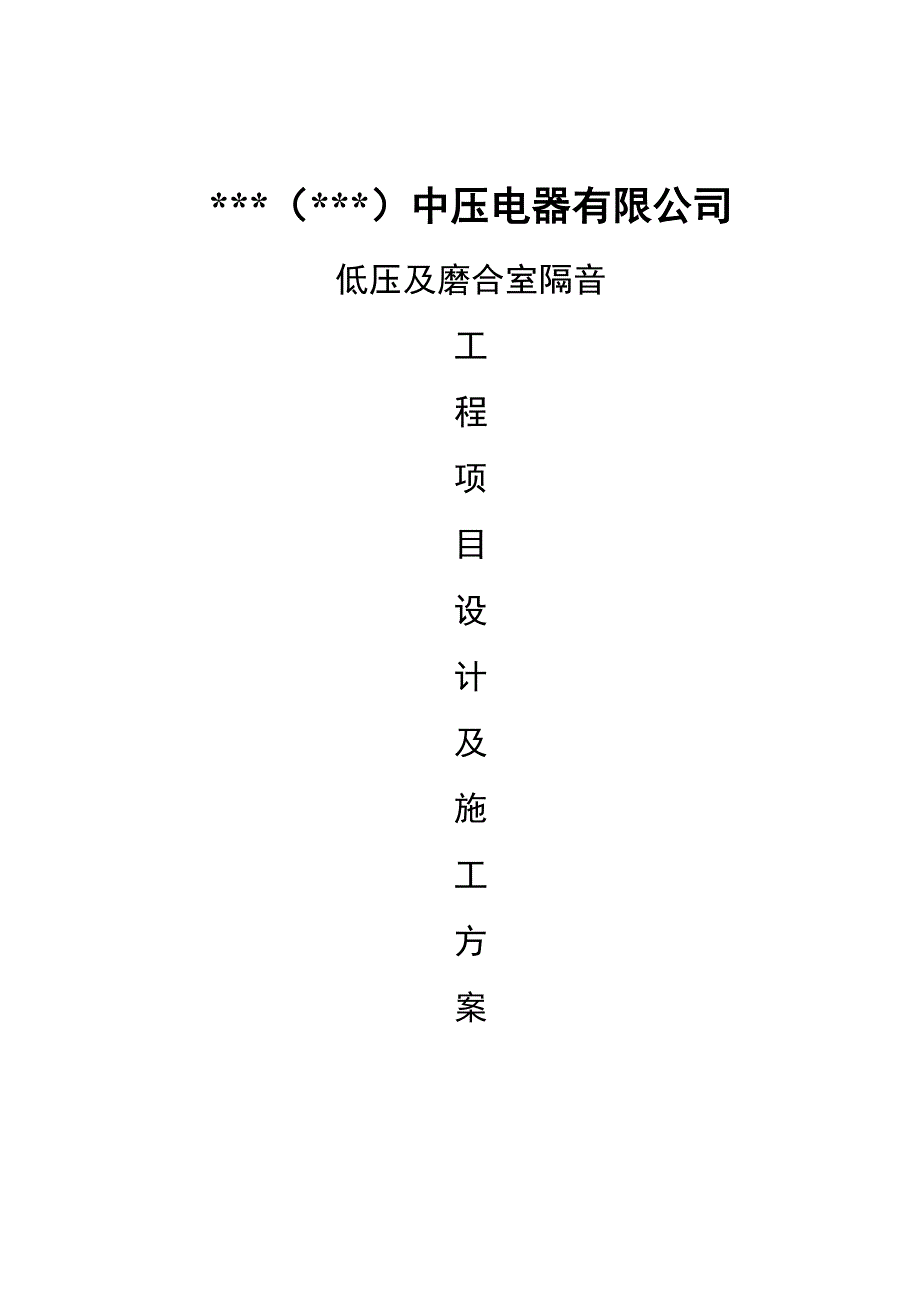

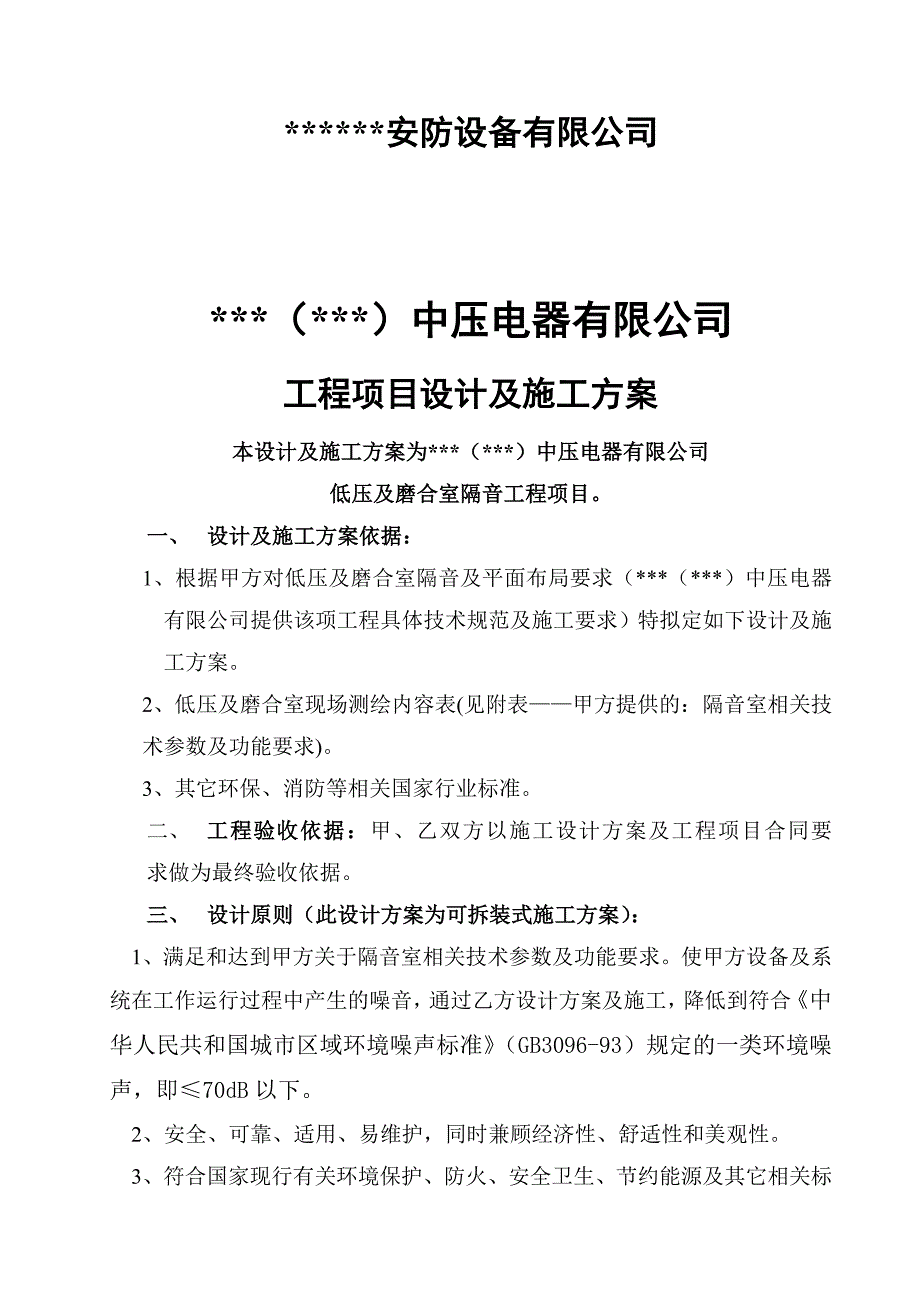

1、*（*）中压电器有限公司低压及磨合室隔音工程项目设计及施工方案*安防设备有限公司*（*）中压电器有限公司工程项目设计及施工方案本设计及施工方案为*（*）中压电器有限公司低压及磨合室隔音工程项目。一、 设计及施工方案依据：1、根据甲方对低压及磨合室隔音及平面布局要求（*（*）中压电器有限公司提供该项工程具体技术规范及施工要求）特拟定如下设计及施工方案。2、低压及磨合室现场测绘内容表(见附表甲方提供的：隔音室相关技术参数及功能要求)。 3、其它环保、消防等相关国家行业标准。二、 工程验收依据：甲、乙双方以施工设计方案及工程项目合同要 求做为最终验收依据。三、 设计原则（此设计方案为可拆装式施工方案

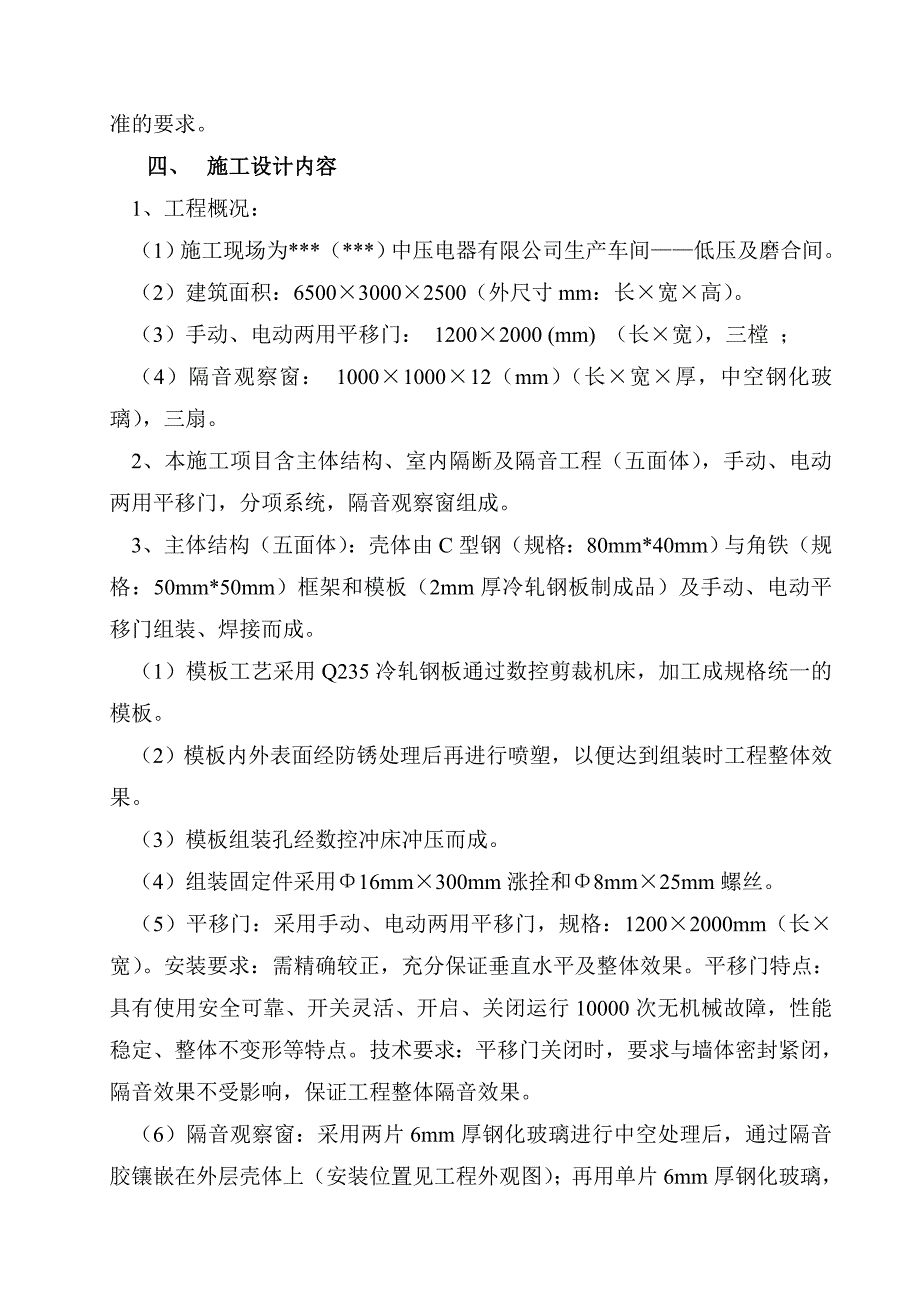

2、）：1、满足和达到甲方关于隔音室相关技术参数及功能要求。使甲方设备及系统在工作运行过程中产生的噪音，通过乙方设计方案及施工，降低到符合中华人民共和国城市区域环境噪声标准（GB3096-93）规定的一类环境噪声，即70dB以下。2、安全、可靠、适用、易维护，同时兼顾经济性、舒适性和美观性。3、符合国家现行有关环境保护、防火、安全卫生、节约能源及其它相关标准的要求。四、 施工设计内容1、工程概况：（1）施工现场为*（*）中压电器有限公司生产车间低压及磨合间。（2）建筑面积：650030002500（外尺寸mm：长宽高）。（3）手动、电动两用平移门： 12002000 (mm) （长宽），三樘 ；（
3、4）隔音观察窗： 1000100012（mm）（长宽厚，中空钢化玻璃），三扇。2、本施工项目含主体结构、室内隔断及隔音工程（五面体），手动、电动两用平移门，分项系统，隔音观察窗组成。3、主体结构（五面体）：壳体由C型钢（规格：80mm*40mm）与角铁（规格：50mm*50mm）框架和模板（2mm厚冷轧钢板制成品）及手动、电动平移门组装、焊接而成。（1）模板工艺采用Q235冷轧钢板通过数控剪裁机床，加工成规格统一的模板。（2）模板内外表面经防锈处理后再进行喷塑，以便达到组装时工程整体效果。（3）模板组装孔经数控冲床冲压而成。（4）组装固定件采用16mm300mm涨拴和8mm25mm螺丝。（5）
4、平移门：采用手动、电动两用平移门，规格：12002000mm（长宽）。安装要求：需精确较正，充分保证垂直水平及整体效果。平移门特点：具有使用安全可靠、开关灵活、开启、关闭运行10000次无机械故障，性能稳定、整体不变形等特点。技术要求：平移门关闭时，要求与墙体密封紧闭，隔音效果不受影响，保证工程整体隔音效果。（6）隔音观察窗：采用两片6mm厚钢化玻璃进行中空处理后，通过隔音胶镶嵌在外层壳体上（安装位置见工程外观图）；再用单片6mm厚钢化玻璃，通过隔音胶镶嵌在内层壳体上（安装位置见工程外观图）。以此形成双重各应效果，来满足整体工程隔音技术指标要求。（7）隔音层处理：项目外墙壳体与内墙体之间加挂一
5、层与内墙体相同的材料作为中间夹层主体，使外墙壳体与内墙体之间形成双层中空结构。并且，中间夹层主体表面粘贴隔音膜类吸音材料，两个中空部分则填充纤维多孔吸声材料（如离心玻璃棉、岩棉、矿棉等）。整个隔音项目均采用可拆装式结构进行施工。4、壳体与地面连接处理：采用16mm300mm涨栓先固定在地面上，再与壳体底部的角铁连接起来。其不但可以有效保证壳体与地面牢固连接的技术指标要求，还可以充分保证壳体接地及衰减抗震值，以便满足甲方对壳体接地及抗震技术处理标准。5、检测低压及磨合间壳体及框架安装技术要求： 安装前应清洁围护结构体，核实安装尺寸，准确定位。在安装过程中必须保持周围环境干燥，整洁。低压及磨合间壳
6、体安装程序：第一、测量、定位后，安装地面膨胀拴；第二、安装壳体底部角铁；第三、安装竖侧四面及室内隔断模板；第四、安装顶部模板及顶部用于防止顶部挠变的C型钢框架；第五、完成布线及隔音壳体安装；第六、安装平移门，并完成调试；第七、安装观察窗及送排风系统；第八、安装配电及照明系统；第九、壳体内外表面装饰处理。安装壳体模板时，应注意相邻模板的连接角度，尤其顶板与壁板之间，必须保证相互垂直（垂直角度不大于0.3mm）。6、分项系统：（1）接地系统：按照甲方技术指标及设备需求，壳体采用单点接地方式与低压及磨合间公用接地装置连接（甲方预先埋设的接地装置，电阻4）。（2）供电系统：进入低压及磨合间内的交流电源
7、，先通过室内配电箱后再分配给低压间、磨合间、送排风系统、照明、插座等。室内配电箱内安装漏电保护等电器件。其可以作为控制室内照明、设备、通风系统等电路开关所需。（3）照明系统：照明设计按照工业企业照明设计标准及民用建筑照明设计标准，在低压及磨合间室内设置应急照明灯各一部；照明分别采用2组1200300双管日光格栅灯（或角灯），由墙壁电源开关面板控制。报警系统根据甲方需求情况另设。（4）通风系统：进风系统：低压及磨合间各配备一扇600600mm的隔音百叶风窗，并安装在适当一侧壳体距地面500mm处。排风系统：低压及磨合间分别配备300300mm的轴流风机，经过隔音通风百叶窗安装在壳体顶部适当位置，
8、并通过排风管排到生产车间外。进、排风系统轴流风机电源开关由墙壁电源开关面板控制。五、 施工工期：框架、模板加工及隔音材料准备为20个工作日，安装为10天全部工程结束，此期限按合同签订后预付款支付之日起计算。六、 工程保障措施：1、安全措施：严格执行现场施工人员安全行为规范教育培训。2、文明生产、施工安全措施：严格遵守安全生产法、建设工程安全管理条例。专人、专责监督执行安全管理条例。加强工作现场安全生产教育。配备完备的安全生产设备及消防器材。严格用电管理，专职电工负责。3、工程技术保障措施：（见本方案各分项技术要求）。七、工程承诺：1、此方案完全满足甲方所提供的该项低压及磨合间隔音工程的具体技术规范及施工要求。2、项目保修期一年。报修后24小时无节假日响应，并承诺2小时维修人员到达现场，进行优质服务。八、项目方案技术优势：1、本项目采用框架与模板组装方式施工，整体牢固度与表面美观效果，完全可以达到甲方各项要求。2、本方案可以缩短施工时间，保障低压及磨合间最短时间内投入生产使用，而且保证施工期间不防碍甲方的正常工作秩序，避免给甲方造成不必要的经济损失。*安防设备有限公司 年 月 日
