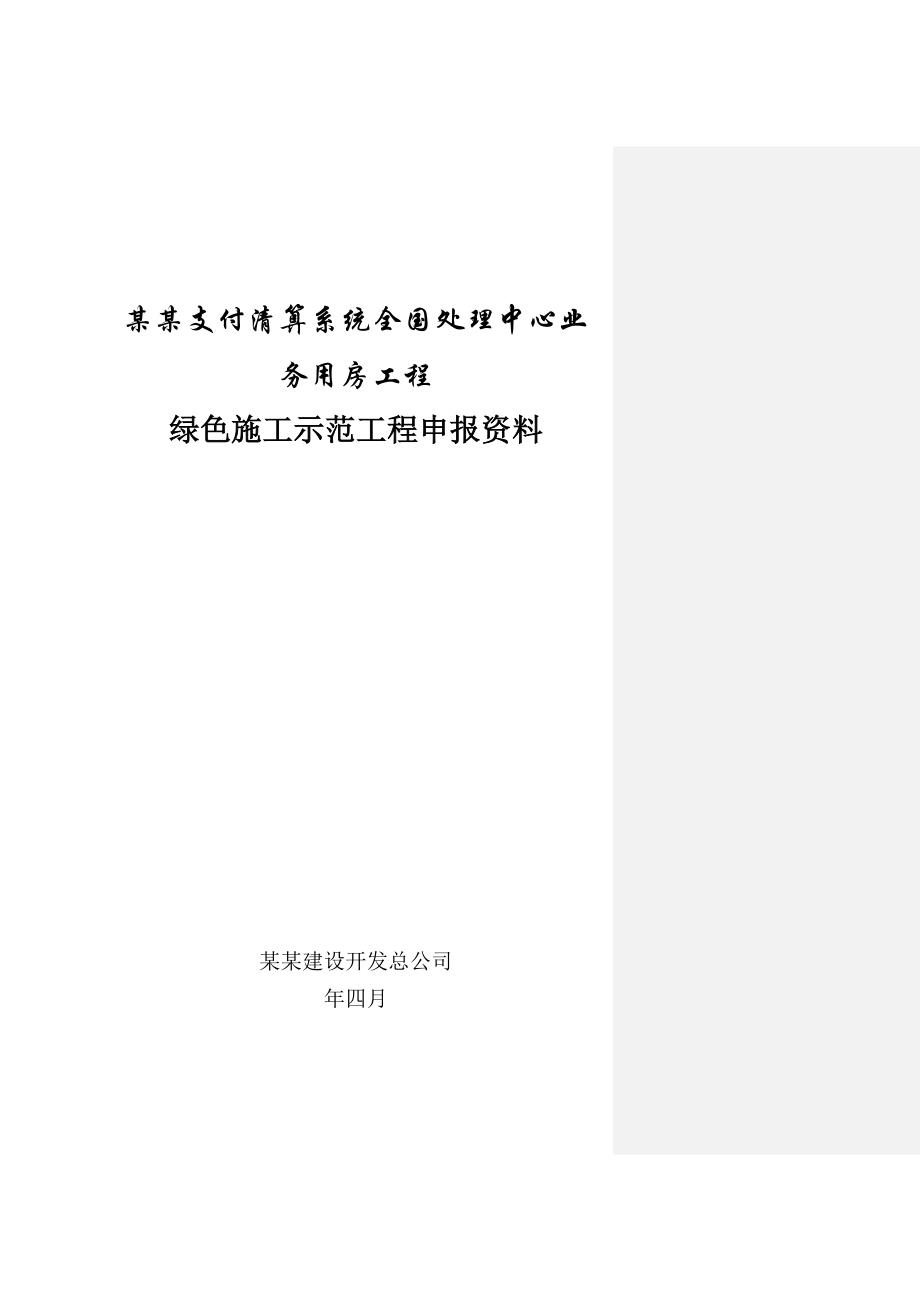

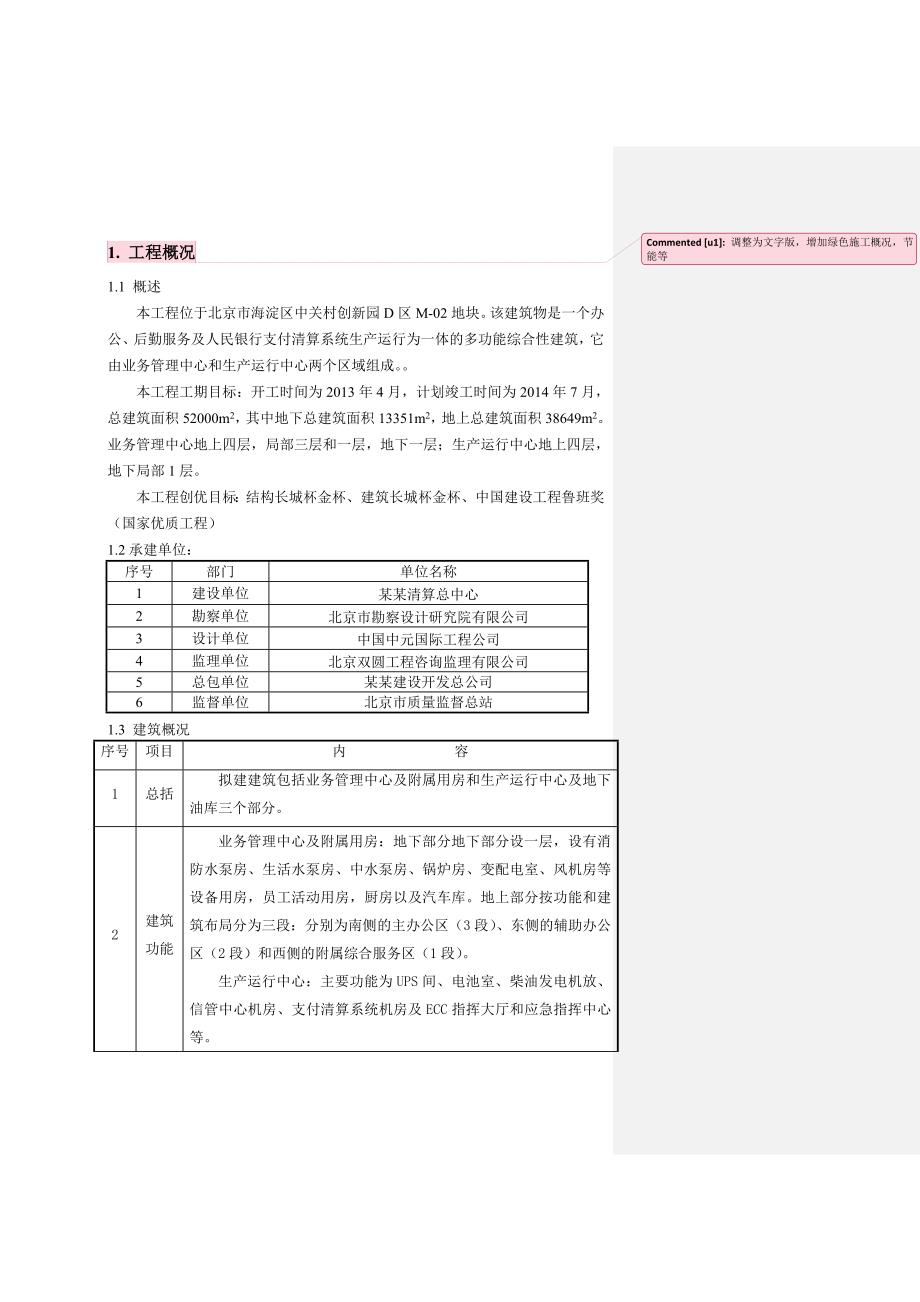

1、某某支付清算系统全国处理中心业务用房工程绿色施工示范工程申报资料某某建设开发总公司年四月1. 工程概况调整为文字版,增加绿色施工概况,节能等1.1 概述本工程位于北京市海淀区中关村创新园D区M-02地块。该建筑物是一个办公、后勤服务及人民银行支付清算系统生产运行为一体的多功能综合性建筑,它由业务管理中心和生产运行中心两个区域组成。本工程工期目标:开工时间为2013年4月,计划竣工时间为2014年7月,总建筑面积52000m2,其中地下总建筑面积13351m2,地上总建筑面积38649m2。业务管理中心地上四层,局部三层和一层,地下一层;生产运行中心地上四层,地下局部1层。本工程创优目标:结构长
2、城杯金杯、建筑长城杯金杯、中国建设工程鲁班奖(国家优质工程)1.2承建单位:序号部门单位名称1建设单位某某清算总中心2勘察单位北京市勘察设计研究院有限公司3设计单位中国中元国际工程公司4监理单位北京双圆工程咨询监理有限公司5总包单位某某建设开发总公司6监督单位北京市质量监督总站1.3 建筑概况序号项目内 容1总括拟建建筑包括业务管理中心及附属用房和生产运行中心及地下油库三个部分。2建筑功能业务管理中心及附属用房:地下部分地下部分设一层,设有消防水泵房、生活水泵房、中水泵房、锅炉房、变配电室、风机房等设备用房,员工活动用房,厨房以及汽车库。地上部分按功能和建筑布局分为三段:分别为南侧的主办公区(

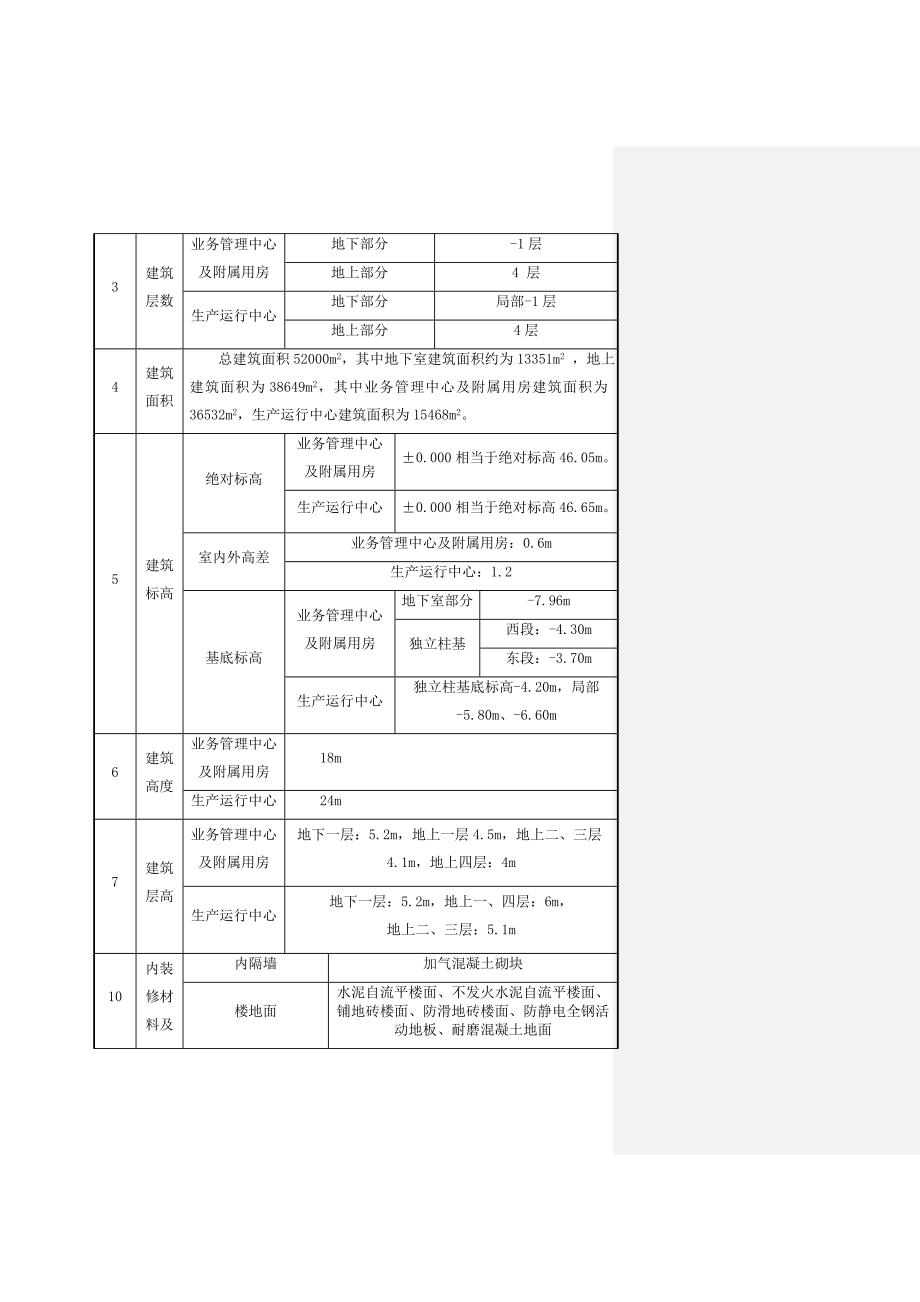

3、3段)、东侧的辅助办公区(2段)和西侧的附属综合服务区(1段)。生产运行中心:主要功能为UPS间、电池室、柴油发电机放、信管中心机房、支付清算系统机房及ECC指挥大厅和应急指挥中心等。3建筑层数业务管理中心及附属用房地下部分-1层地上部分4 层生产运行中心地下部分局部-1层地上部分4层4建筑面积总建筑面积52000m2,其中地下室建筑面积约为13351m2 ,地上建筑面积为38649m2,其中业务管理中心及附属用房建筑面积为36532m2,生产运行中心建筑面积为15468m2。5建筑标高绝对标高业务管理中心及附属用房0.000相当于绝对标高46.05m。生产运行中心0.000相当于绝对标高46
4、.65m。室内外高差业务管理中心及附属用房:0.6m生产运行中心:1.2基底标高业务管理中心及附属用房地下室部分-7.96m独立柱基西段:-4.30m东段:-3.70m生产运行中心独立柱基底标高-4.20m,局部-5.80m、-6.60m6建筑高度业务管理中心及附属用房18m生产运行中心24m7建筑层高业务管理中心及附属用房地下一层:5.2m,地上一层4.5m,地上二、三层4.1m,地上四层:4m生产运行中心地下一层:5.2m,地上一、四层:6m,地上二、三层:5.1m10内装修材料及做法内隔墙加气混凝土砌块楼地面水泥自流平楼面、不发火水泥自流平楼面、铺地砖楼面、防滑地砖楼面、防静电全钢活动地
5、板、耐磨混凝土地面墙面天然安石粉墙面、合成树脂乳液涂料墙面、穿孔石膏板吸声墙面、钢板石膏复合板隔墙、面砖墙面踢脚水泥踢脚、地砖踢脚顶棚白水泥浆顶棚、天然安石粉顶棚、合成树脂乳液涂料顶棚、吸顶穿孔石膏板吸声顶棚、穿孔铝方板吊顶、铝条板吊顶11室外装修石材幕墙、玻璃窗、幕墙12门窗工程人防门、木门、防火门、速通门、铝合金窗、防火卷帘13防水工程地下室底板、外墙防水4+3厚型聚酯胎SBS改性沥青防水卷材2道地下室覆土顶板、种植屋面防水4厚铜复合胎基改性沥青根阻防水卷材+3厚型聚酯胎SBS改性沥青防水卷材卫生间、淋浴间、厨房1.5mm厚单组份彩色聚氨酯涂膜防水15屋面工程上人屋面、种植屋面某某支付清算
6、系统全国处理中心业务用房工程平面图业务管理中心南立面图业务管理中心北立面图业务管理中心剖面图生产运行中心南立面图生产运行中心北立面图生产运行中心剖面图1.4 结构概况:生产运行中心结构类型钢筋混凝土框架结构结构安全等级一级抗震设防分类乙类抗震设防标准抗震设防烈度为8度,抗震措施按9度设计框架抗震等级一级地下防水等级一级耐火等级一级地基基础设计地基基础设计等级甲级基础形式柱下独立基础,局部筏板基础。地基为CFG桩复合地基。结构使用年限50年主要材料砼:C15-C60钢筋HPB300、HRB400混凝土强度等级CFG桩C20垫层C15地下室底板、外墙C30抗渗等级P8 基础C30柱地下一层至地上二
7、层C60地上三层至四层C50梁、板C30楼梯C30圈梁、构造柱、现浇过梁C25业务管理中心及附属用房结构类型钢筋混凝土框架结构、局部地下室局有部钢结构结构安全等级二级抗震设防分类丙类抗震设防标准抗震设防烈度为8度,抗震措施按8度设计框架抗震等级二级剪力墙抗震等级三级地下室框架抗震等级二级人防抗力等级甲类核5、核6级地下防水等级一级耐火等级一级地基基础设计地基基础设计等级甲级基础形式筏板基础,局部柱下独立基础。地基处理为局部CFG桩复合地基,局部抗浮锚杆。结构使用年限50年主要使用材料混凝土C15-C50钢筋HPB300、HRB400钢材Q345B、Q235B混凝土强度等级CFG桩C20垫层C1
8、5筏板基础梁、板C35抗渗等级P8 独立基础C30基础至首层楼面墙体C35柱基础至三层楼面a、b、c、d区C40,其余C50三层至屋面C40梁板基础至首层楼面C35(K区有部分梁混凝土采用C50)首层至屋面C30楼梯C30圈梁、构造柱、现浇过梁C201.5 专业概况:1.5.1 给排水工程1.5.1.1 给水系统1)生活给水系统:水源由城市自来水管网供给。系统分高低两个区供水, B1F2为低区,F3F4层为高区。低区由市政管网直接供水,高区由无负压供水设备加压供水。2)热水给水系统:热水由生活给水先经屋顶太阳能集热器预热(集热面积200m2)、再经锅炉房锅炉加热后提供。其他区域设置局部热水系统
9、,热水由容积式电热水器提供。水源均为同区生活给水系统。24小时集中热水系统设置同程管网,机械循环,热水按60计。供水分区同生活给水系统。1.5.1.2 中水系统中水系统供水分区同生活给水系统,低区由市政中水管网直接供水,高区由箱式无负压供水设备加压供水。1.5.1.3 排水系统1)生活排水系统:污、废水合流排放,地上污、废水直接排至室外管网,地上污、废水采用潜水排污泵抽升排放,含悬浮杂质的污废水采用潜水切割排污泵。2)雨水系统屋面雨水采用重力流外排水系统,雨水排至建筑散水,区域雨水由室外园林景观专业采用绿地入渗,铺装透水地面等方式综合利用,多余雨水排入市政雨水管。1.5.1.4 消防给水系统1
10、)室外消火栓系统室外消火栓系统用水量30L/s,火灾延续时间2h,一次消防用水量216m3。由市政管网直接供水。2)室内消火栓系统设消火栓专用供水管道,消火栓管道环状布置,消火栓设在明显和易于取用处,其间距保证同层相邻两个消火栓的充实水柱同时到达室内任何部位。3)自动喷水灭火系统地下汽车库采用预作用系统,其余部分采用湿式系统。地下汽车库按中危险级设计,其他区域按中危险级设计1.5.2 通风与空调工程1.5.2.1 空调水系统:本工程采用地源热泵系统,热泵机组冬季从土壤中吸热,夏季向土壤中排热,通过八个阀组完成冬夏季切换,作为空调冷热源。本工程空调水采用异程双管制变水量,地下一层冷热源机房设三台
11、地源热泵机组。1.5.2.2 空调风系统:整体采用变频多联空调加独立新风系统。1.5.2.3 送排风系统:卫生间均设置机械排风系统,排风通过竖井集中排放;汽车库、锅炉房、设备间、水泵房、库房等区域均设置机械排风和机械(或自然)补风系统。厨房在产生有眼区域均设置排油烟罩,油烟经过油烟过滤器处理后,由风机排至室外高空区,以满足环保要求。厨房的排风量大于补风量,以保证以为不外窜。1.5.2.4 防排烟系统:防烟系统主要是由疏散楼梯及前室(包括消防电梯前室)正压送风系统及相应的控制系统组成。排烟系统包括内走道排烟,地下车库的排烟及相应的控制系统组成。地上部分:办公入口大堂中庭采用机械排烟,自然补风。园
12、区综合布线机房采取气体灭火,不设排烟系统。地上其他部分采取自然排烟。地下部分:除了设备机房外,内走廊等房间均设置机械排烟系统和机械补风系统;地下一层车库设置进、排风系统(兼消防排烟及补风系统),每小时6次换气次数。1.5.3 电气工程建筑电气系统主要包括建筑电气、建筑智能化系统。10/0.4KV变、低压配电系统;照明系统;防雷、接地系统;综合布线系统;有线电视及卫星电视接收系统;建筑设备监控系统;火灾自动报警系统;安全防范系统;会议管理系统。2. 绿色施工组织方案:2.1 绿色施工组织体系:为了贯彻国家建筑节能的政策,加强绿色施工的施工的指导和管理。成立以总公司、公司、项目部的三级绿色施工领导
13、小组。2.1.1 各级管理组织体系:总公司、公司某某支付清算系统全国处理中心业务用房工程创绿色施工领导小组组 长:李太权副组长:李铁良、贾玉斌、郭理修、张磊、张小妮组 员:陈革、栾立维、李作军、刘胜军、张海峰、杨玉海、冯云鹏项目经理部成立了以项目经理为组长,项目书记、项目总工为副组长的绿色施工执行小组,其机构组成、人员编制及分工如下:项目经理:栾立维执行经理:张海峰总 工:张小妮成本分析:王星工程四节和一环保:林 武南 庚临建四节和一环保:李文亮资料归档:陈雪芹器材保障:倪宴河预算:王笔力节水措施:钟多粮节材措施:杨涛节能措施:张宝贵节地措施:冉龙志环保措施:陈聚鹏节水措施:李京林节材措施:倪宴河节能措施:李阳阳节地措施:王东升环保措施:高会宽书 记:杨玉海2.1.2 工程拟投入绿色施工主要设备:(列出设备名称及数量)序号名称及规格单位数量备注1集热器循环泵PH-2200Q 65台4太阳能热水系统2热管真空管集热器m27743电加热器 380V项14不锈钢恒温水箱 40t台15不锈钢储热水箱 9t台26供水泵Q=30m3/h,H=40m台2雨水回用系统7排污泵Q=20m3/h,H=7m台18排空泵Q=15m3/h,H=8m台19雨水滤板TYLB-1m210510格栅除污机GSHZ-300台1中水处理系统11水下曝气机JA-3
