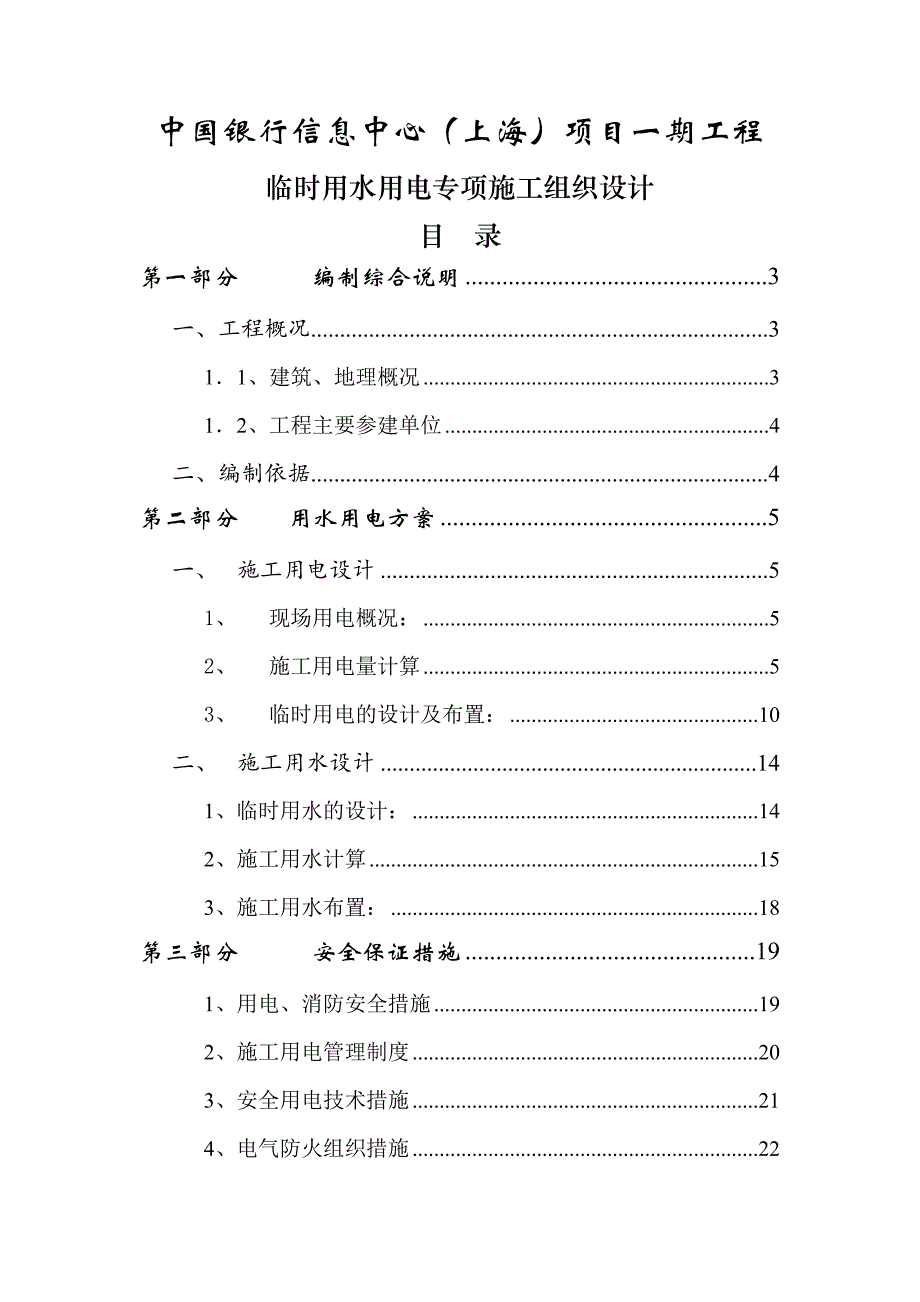

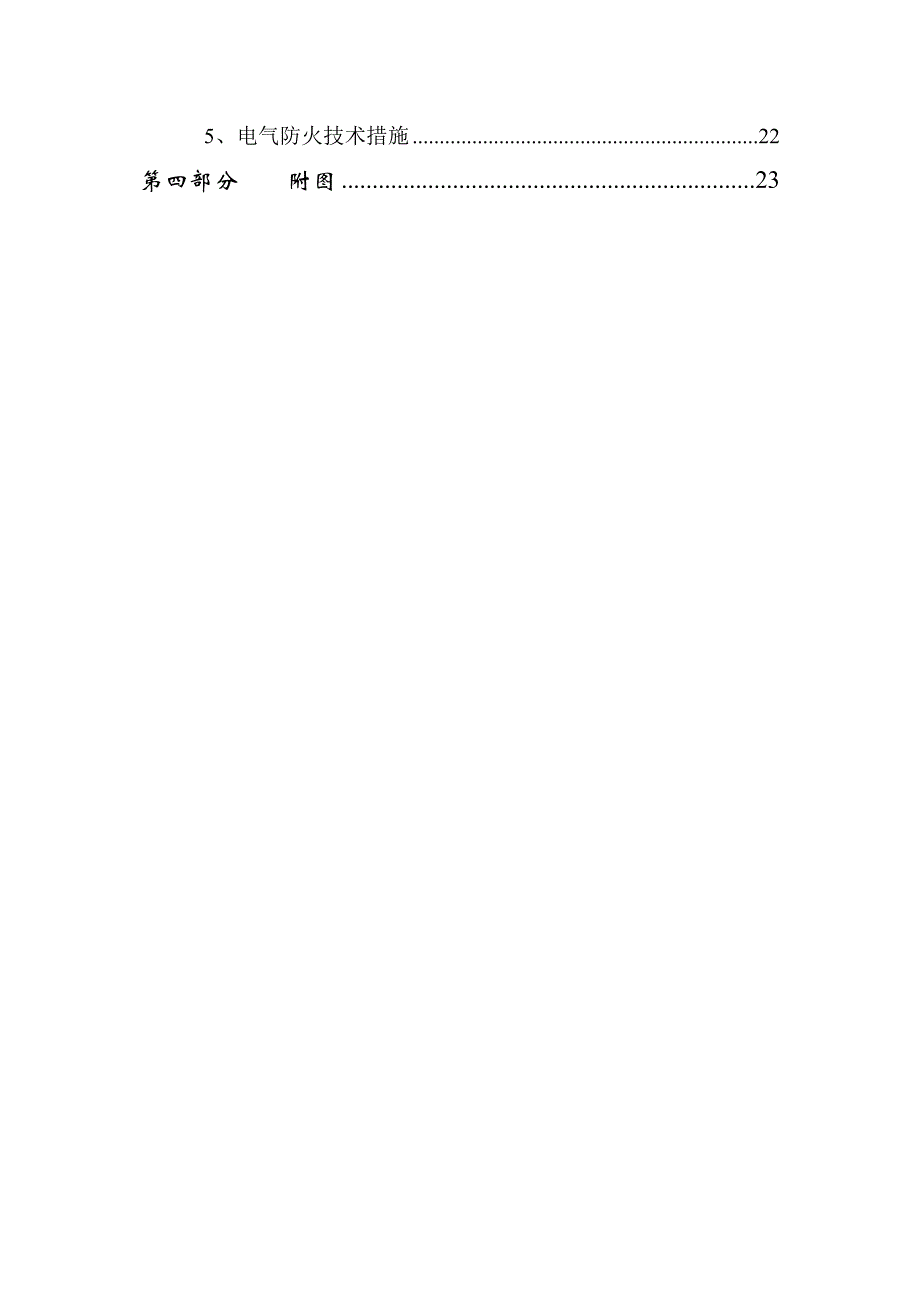

1、中国银行信息中心（上海）项目一期工程临时用水用电专项施工组织设计目 录第一部分编制综合说明3一、工程概况311、建筑、地理概况312、工程主要参建单位4二、编制依据4第二部分用水用电方案5一、施工用电设计51、现场用电概况：52、施工用电量计算53、临时用电的设计及布置：10二、施工用水设计141、临时用水的设计：142、施工用水计算153、施工用水布置：18第三部分安全保证措施191、用电、消防安全措施192、施工用电管理制度203、安全用电技术措施214、电气防火组织措施225、电气防火技术措施22第四部分附图23中国银行信息中心（上海）项目一期工程临时用水用电专项施工组织设计为了贯彻国家

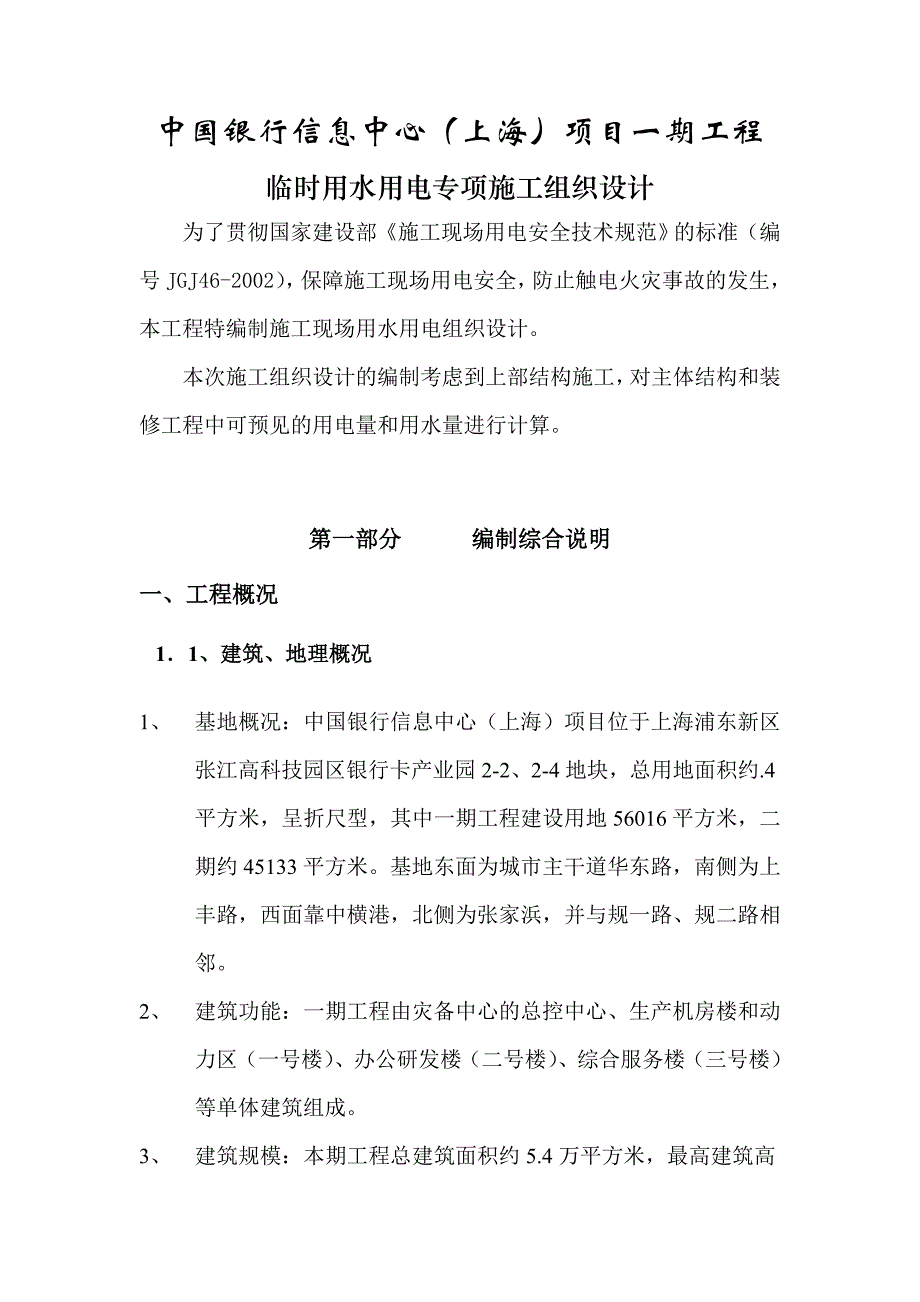

2、建设部施工现场用电安全技术规范的标准（编号JGJ46-2002），保障施工现场用电安全，防止触电火灾事故的发生，本工程特编制施工现场用水用电组织设计。本次施工组织设计的编制考虑到上部结构施工，对主体结构和装修工程中可预见的用电量和用水量进行计算。第一部分编制综合说明一、工程概况11、建筑、地理概况1、 基地概况：中国银行信息中心（上海）项目位于上海浦东新区张江高科技园区银行卡产业园2-2、2-4地块，总用地面积约.4平方米，呈折尺型，其中一期工程建设用地56016平方米，二期约45133平方米。基地东面为城市主干道华东路，南侧为上丰路，西面靠中横港，北侧为张家浜，并与规一路、规二路相邻。2、
3、建筑功能：一期工程由灾备中心的总控中心、生产机房楼和动力区（一号楼）、办公研发楼（二号楼）、综合服务楼（三号楼）等单体建筑组成。3、 建筑规模：本期工程总建筑面积约5.4万平方米，最高建筑高32.8米，地上最高7层，地下1层。12、工程主要参建单位建设单位： 中国银行股份有限公司上海市分行项目管理公司： 上海工程咨询建设监理有限公司设计单位： 华东建筑设计研究院有限公司监理单位： 上海宝钢建设监理有限公司总承包单位： 上海建工（集团）总公司二、编制依据建筑工程施工现场供用电安全规范GB50194-93建筑机械使用安全技术规程JGJ33-2001施工现场临时用电安全技术规范JGJ46-2002建
4、筑施工安全检查标准JGJ59-99简明施工计算手册其它国家相关规定及上海市相关文件。第二部分用水用电方案一、 施工用电设计1、 现场用电概况：结构施工期间的用电线路采用箱变供电，在施工现场华东路、上丰路口业主提供了一个800kVA箱变。从工地东南角（华东路、上丰路口）箱变引出四条主线，终端分别接1#（从1#总箱引出两条分线接2#、3#总箱）、4#、5#、6#总箱，用于1#楼、2#楼、3#楼及办公、生活区的用电。2、 施工用电量计算由于场地较大，本工程部分钢筋采用场内加工，模板现场制作。一、施工现场所需电动机械设备一览表（1）电动机设备序号设备名称型号（规格）功率数量总功率（KW）1塔吊QTZ6
5、0-50124531352振捣器HZB502.215333砂浆机36184抽水机28165木工机具310306卷扬机116667其他60合计P1358（2）电焊设备序号设备名称型号（规格）功率数量总功率（KW）1电渣压力焊JSD-6003531052电焊机BX3-120-1128963钢筋切割机QJ5-4076424钢筋弯曲机WJ40-136185钢筋对焊机UN1-75653195合计P2456（3）办公、生活区用电经计算，办公区用电P4总共为200kW，生活区用电P4为100kW。二、总用电量计算 （1）用电量计算： 工地临时供电包括施工及办公、生活用电两个方面，计算公式如下： 其中 P 计
6、算用电量(kW)，即供电设备总需要容量； 全部施工用电设备额定用量之和； 办公、生活区用电设备额定用量之和； K1 全部施工用电设备同时使用系数；总数10台以内，取0.75；1030台，取0.7；30台以上，取0.6； K2 办公、生活区设备同时使用系数，取1.0；本计算中K1=0.60，则有终端用电总功率：（2）变压器容量计算： 需要变压器容量计算公式如下： 其中 P0 所需变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 = 1.4867 = 1214kVA。甲方提供P800kVA的箱变，计算用量取75，P0 = 75
7、1214kVA911kVA P800kVA。因此，本工程的箱变供电量尚存部分缺口，将通过错时用电的方式加以解决，即：在夜间使用钢筋对焊机等大功率用电设备等让电措施，以保证施工区和办公区用电。则经过计算得到 P0 = 1.4629 = 881kVA。P0 = 75P0661kVA P800kVA。白天用电满足要求。 经过计算得到 P0 = 1.4757= 1060kVA。P0 = 75P0795kVA100A。不满足要求。选用BV50mm2型电线，承载电流量I=215A故拟从总箱4引一路线作为补充。四、电线布置沿场地四周布置临时用电线路，按施工机械的用电需求，合理搭配用电量，以此原则来布置场地上
8、和楼层内的电箱、电线。详见水电平面布置图3、 临时用电的设计及布置：根据本工程的建筑分布情况和用电情况，作如下用电设计、布设：a、 箱变设在工地东南角（华东路、上丰路口），沿场地围墙布置施工用临时电线、电缆，配备4个一级配电箱，二级配电箱根据现场的实际情况另做调整，保证每层楼及大型用电设备至少配备一只二级电箱。每个楼层及大型用电设备的二级配电箱从一级总箱引出。总线采用电线杆架空，沿围墙布设。b、 配电箱装设在干燥、通风及常温的地方；配电箱周围不得堆放任何妨碍操作、维修的物品，并且必须防雨、防尘。配电箱的进线和出线不得承受外力，并严禁与金属尖锐断口和强腐蚀性介质接触。所有配电箱应每月进行检查和维
9、修一次，检查和维修人员必须是专业电工，而且进行检查和维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。施工中上楼的电气，利用楼房内部的管道井或电梯井进行电气布线，采用护套电缆线，按规定分层配电，每层楼配一只二级电箱。架空线必须采用绝缘铜线，并且必须设在专用电杆上，严禁架设在脚手架上。架空线导线截面的选择应满足下列要求：1、 导线中的负荷电流不大于其允许载流量；2、 线路末端电压偏移不大于额定电压的5%；3、 单向线路的零线截面与相线面相同，三相五线制的工作零线和保护零线截面不小于相线截面的50%；4、 为满足机械强度要求，绝缘铜线截面不小于16mm2。配电线路采用熔
