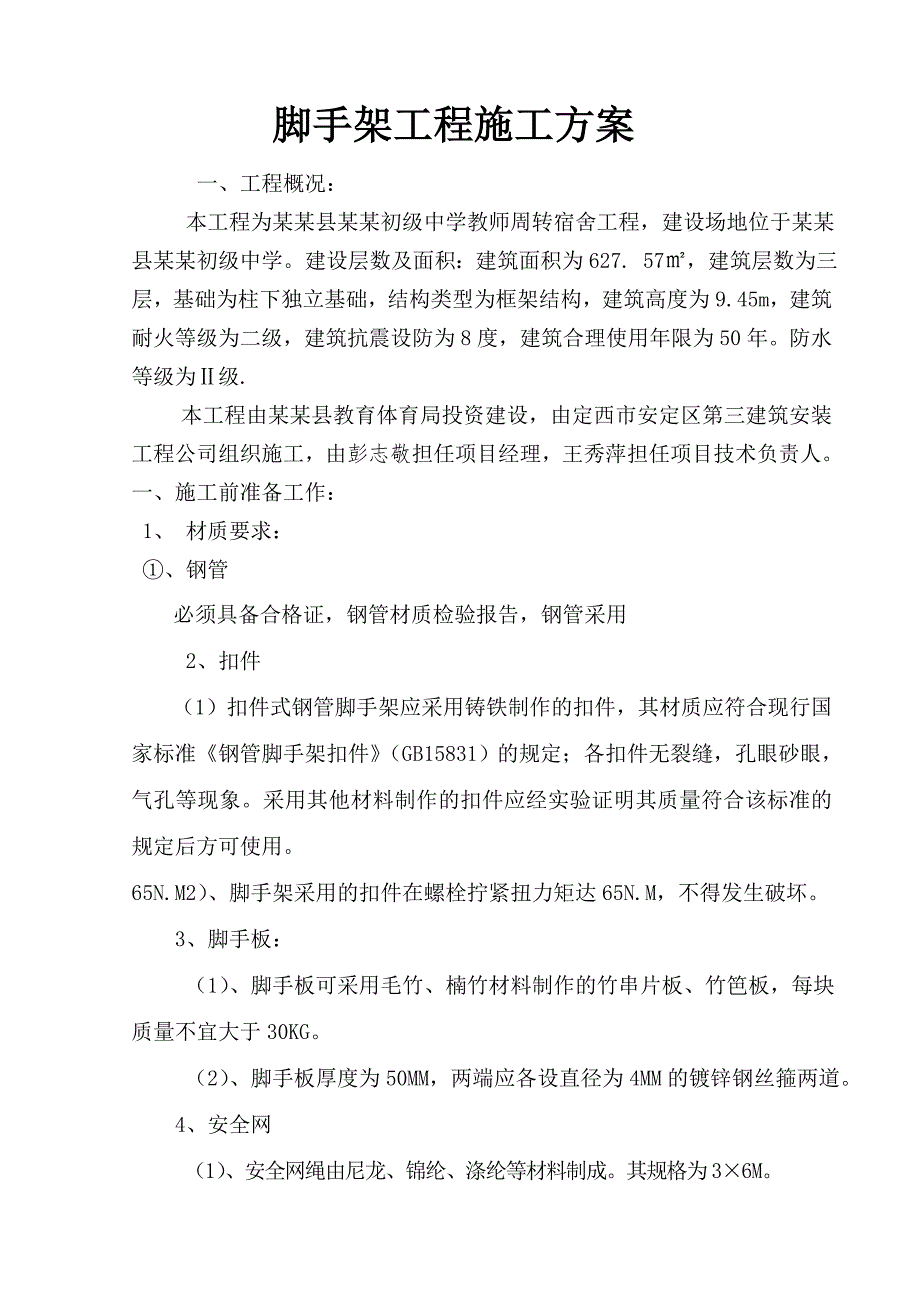

1、脚手架工程施工方案 一、工程概况： 本工程为某某县某某初级中学教师周转宿舍工程，建设场地位于某某县某某初级中学。建设层数及面积：建筑面积为627. 57，建筑层数为三层，基础为柱下独立基础，结构类型为框架结构，建筑高度为9.45m，建筑耐火等级为二级，建筑抗震设防为8度，建筑合理使用年限为50年。防水等级为级.本工程由某某县教育体育局投资建设，由定西市安定区第三建筑安装工程公司组织施工，由彭志敬担任项目经理，王秀萍担任项目技术负责人。 一、施工前准备工作： 1、 材质要求：、钢管必须具备合格证，钢管材质检验报告，钢管采用 2、扣件（1）扣件式钢管脚手架应采用铸铁制作的扣件，其材质应符合现行国家
2、标准钢管脚手架扣件（GB15831）的规定；各扣件无裂缝，孔眼砂眼，气孔等现象。采用其他材料制作的扣件应经实验证明其质量符合该标准的规定后方可使用。65N.M2）、脚手架采用的扣件在螺栓拧紧扭力矩达65N.M，不得发生破坏。 3、脚手板： （1）、脚手板可采用毛竹、楠竹材料制作的竹串片板、竹笆板，每块质量不宜大于30KG。 （2）、脚手板厚度为50MM，两端应各设直径为4MM的镀锌钢丝箍两道。 4、安全网（1）、安全网绳由尼龙、锦纶、涤纶等材料制成。其规格为36M。（2）、安全网再储运中，必须通风，遮光，隔热，避免化学物品侵袭。搬运时禁止使用钩子。（3）、凡有霉烂、腐朽、变质、漏孔、断筋、开洞

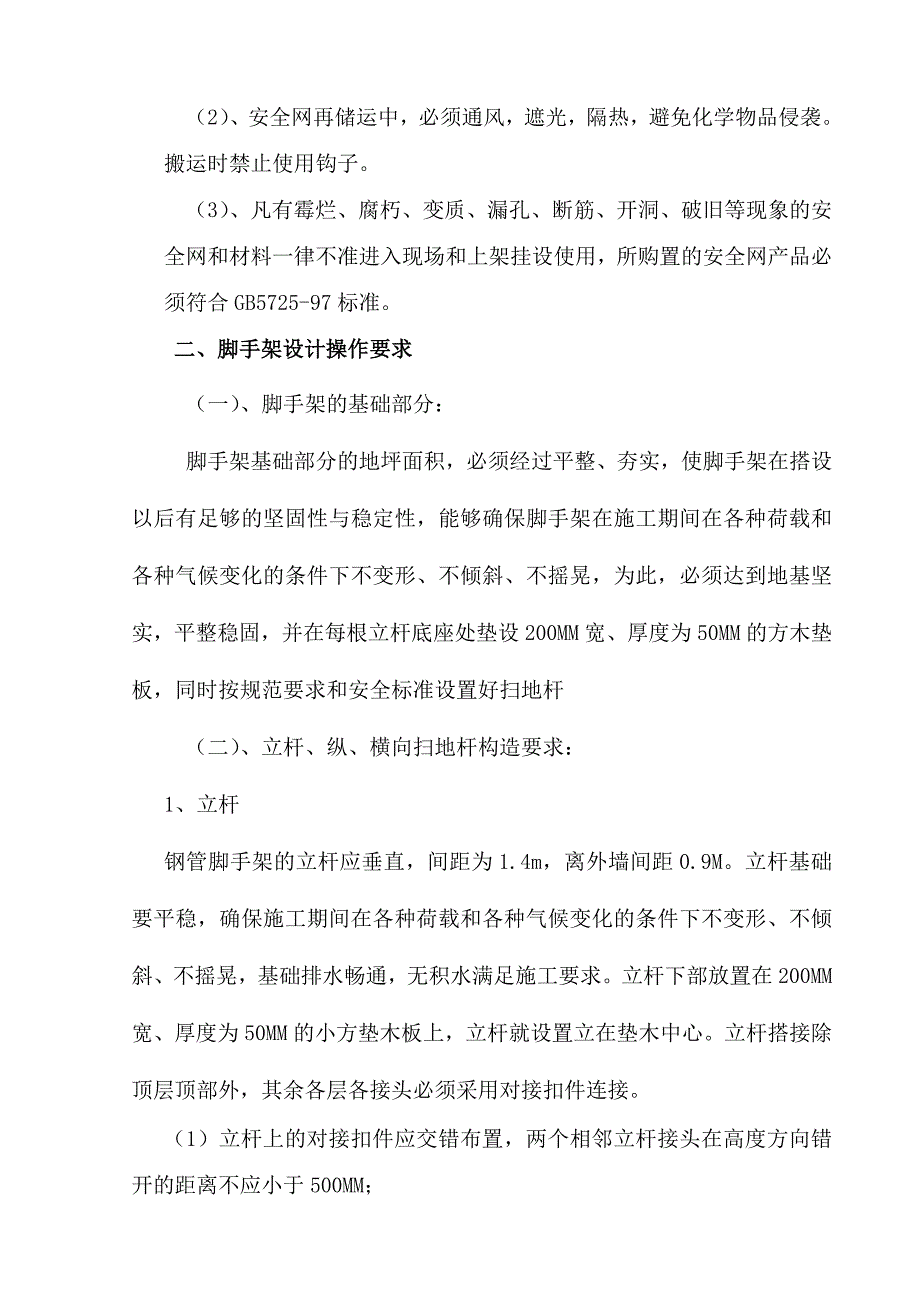

3、、破旧等现象的安全网和材料一律不准进入现场和上架挂设使用，所购置的安全网产品必须符合GB5725-97标准。二、脚手架设计操作要求（一）、脚手架的基础部分：脚手架基础部分的地坪面积，必须经过平整、夯实，使脚手架在搭设以后有足够的坚固性与稳定性，能够确保脚手架在施工期间在各种荷载和各种气候变化的条件下不变形、不倾斜、不摇晃，为此，必须达到地基坚实，平整稳固，并在每根立杆底座处垫设200MM宽、厚度为50MM的方木垫板，同时按规范要求和安全标准设置好扫地杆（二）、立杆、纵、横向扫地杆构造要求：1、立杆钢管脚手架的立杆应垂直，间距为1.4m，离外墙间距0.9M。立杆基础要平稳，确保施工期间在各种荷载

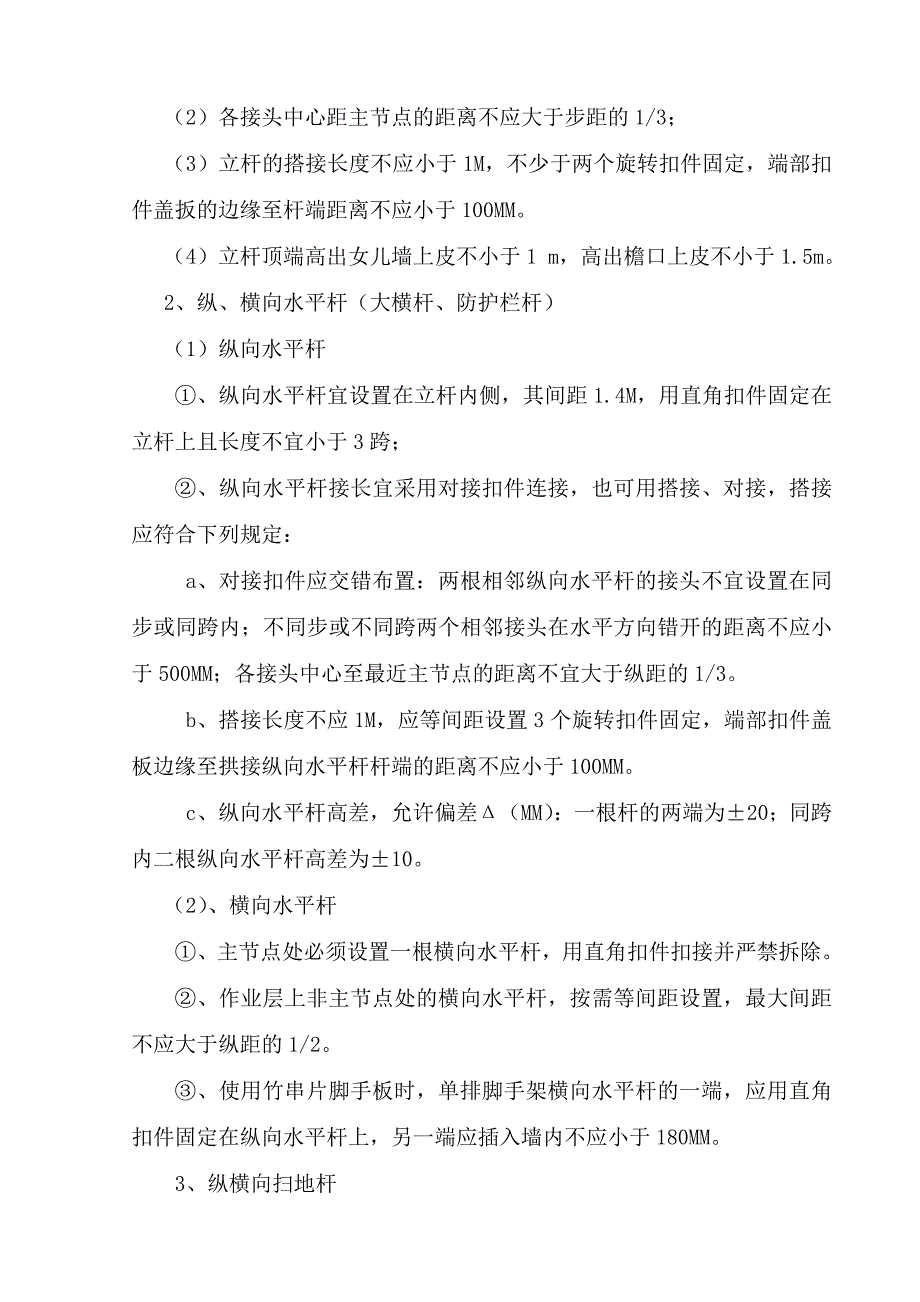

4、和各种气候变化的条件下不变形、不倾斜、不摇晃，基础排水畅通，无积水满足施工要求。立杆下部放置在200MM宽、厚度为50MM的小方垫木板上，立杆就设置立在垫木中心。立杆搭接除顶层顶部外，其余各层各接头必须采用对接扣件连接。（1）立杆上的对接扣件应交错布置，两个相邻立杆接头在高度方向错开的距离不应小于500MM；（2）各接头中心距主节点的距离不应大于步距的1/3；（3）立杆的搭接长度不应小于1M，不少于两个旋转扣件固定，端部扣件盖扳的边缘至杆端距离不应小于100MM。（4）立杆顶端高出女儿墙上皮不小于1 m，高出檐口上皮不小于1.5m。2、纵、横向水平杆（大横杆、防护栏杆）（1）纵向水平杆、纵向水
5、平杆宜设置在立杆内侧，其间距1.4M，用直角扣件固定在立杆上且长度不宜小于3跨；、纵向水平杆接长宜采用对接扣件连接，也可用搭接、对接，搭接应符合下列规定：a、对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500MM；各接头中心至最近主节点的距离不宜大于纵距的1/3。b、搭接长度不应1M，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至拱接纵向水平杆杆端的距离不应小于100MM。c、纵向水平杆高差，允许偏差（MM）：一根杆的两端为20；同跨内二根纵向水平杆高差为10。（2）、横向水平杆、主节点处必须设置一根横向水平杆，用
6、直角扣件扣接并严禁拆除。、作业层上非主节点处的横向水平杆，按需等间距设置，最大间距不应大于纵距的1/2。、使用竹串片脚手板时，单排脚手架横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内不应小于180MM。 3、纵横向扫地杆 脚手架搭设必须有纵横向扫地杆，其中纵向扫地杆采用直角扣件固定在距底座上皮不大于200MM的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4、扣件的安装40-6.5N.M件规格必须与钢管外径相同，扣件螺栓拧紧扭力矩为40-6.5N.M； （2）用随机抽样法对安装后的扣件螺栓拧紧扭力矩用扭力板手检查，不合格的必须重新拧紧，直至合格。 （3）主
7、节点处各扣件中心点相互距离均应150MM。 （4）各杆件端头伸出扣件盖板边缘不应小于100MM。 5、架体内封闭 （1）离地面2.5M左右进行水平防护，防护用脚手架板满铺。 （2）作业层以下每隔5M设一层水平防护层，水平防护用脚手架板满铺或其他措施封闭。 （3）作业层脚手架内立杆与建筑物之间用平网各其他措施封闭。 （二）、脚手架连墙件、剪刀撑构造要求： 1、脚手架连墙件 （1）、连墙件应从底层第一步纵向水平杆处开始设置，若不能水平设置时，应为脚手架一端较低，建筑物一端较高。 （2）、连墙件的布置应宜靠近主节点设置，偏离主节点的距离不应大于300MM。 （3）、当脚手架下部暂不能设连墙件时可搭设
8、抛撑，抛撑应采用通长杆件与脚手架可靠连接，与地面的傾角应4560之间；连接点中心至主节点的距离不应大于300MM。抛撑应在连墙件搭设后方可拆除。（4）、架子高度每高3米时，水平每隔6M设一道连墙杆，连墙杆设置成梅花状，随着结构的升高，逐层设置。 （5）、连墙杆与墙体固定时，用短横杆加扣件将框柱四周紧固牢固，两根小横杆连向架体，在使用扣件与小横杆连接牢固，不得有松动和胡乱摇晃等不良现象出现和存在，必须保持和达到稳固牢靠，使所搭设的脚手架必须和所建筑的物体成为整体。 脚手架连墙杆（拉接点）在有窗洞和无窗洞处设置平面图 2、剪刀撑的构造要求 （1）剪刀撑是设在脚手架外侧面、与墙面平行的十字交叉斜杆，
9、以增强脚手架的纵向刚度，保证脚手架架具有必要的整体稳定和承载能力。 （2）每道剪刀撑宽度不小于5跨，且不小于6M，斜杆与地面角度为4560之间。剪刀撑与地面的角度为45、50、60时，其跨越立杆的最多根数为7根、6根、5根。 （3）剪刀撑斜杆宜采用搭接，搭接长度不小于1M，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100MM。 （4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于15MM （5）剪刀撑应随立杆、纵向或横向水平杆等同步搭设。3、小横杆间距为1.5M，插入墙内长度不小于0.24M，小横杆与大横杆用十字扣
10、连接，三步以上小横杆加长与墙体拉接。脚手架搭设间距、剪刀撑、对接点设置与搭设的平面布置图 4、洞口加强斜撑杆（1）在洞口边加设八字形斜撑杆，设置安全通道口，使洞口形成稳定的三角形杆件体系，增强刚度，并提高大横杆的承载力。（2）通道部位的立杆应从脚手架所搭设的第二步架的位置处设置，立杆底端要从第二步脚手架的大横杆上起设置，此处的大横杆应适当加大断面，为分担上层荷载，通过斜撑传到地面。单排架在洞口处构造（三）、脚手板的铺设：1、作业层脚手板满铺，铺设牢固，无探头板。每块脚手架板下面设置有三根横向水平杆，三根横向水平杆设置均匀，与脚手架固定的一端用扣件紧固牢固。2、脚手板的铺设宽度不小于1.2M，也
11、就是说不得少于所排列的三块脚手板。3、脚手板铺设一般所采用的有对头接设置和搭接式设置两种，脚手板对接平铺时接头处必须设两根横向水平杆，脚手板处伸长应取130-150MM，两块脚手板外伸长度之和不应大于300MM，脚手板搭接铺设，接头必须支撑在横向水平杆上，搭接长度应大于200MM，其伸出横向水平杆的长度不应小于100MM，严禁设置有空头板和探头板，所搭设的每一块脚手板要达到平稳牢固。（四）安全网的挂设与操作安全网挂设在外脚手架内侧，网间应严密，用符合安全网挂设规范中强度的要求并用防晒防晒尼龙绳绑扎挂设，必须有架子工进行操作与挂设，在脚手架搭设与安全网的挂设操作时，都必须由持有登高作业架子工操作
12、上岗证的人员进行上岗证操作，操作时必须严格遵守安全操作规程进行搭设，挂设时，当遇到有窗洞口处挂设，安全网的挂设可在洞口的里外侧各设置一道拉墙杆，从下层窗口处伸出斜杆，并在斜杆的顶部设置一道大横杆，安全网就设置在大横杆之间，并在每根斜杆的顶部拉设一根牢固可靠的绳，以使安全网能够全面的展开。三、脚手架的验算：1、小横杆的计算：最不利荷载组合条件下的计算简图如图示，因为q恒所占比重较小，因此可偏于安全的简化，按下式计算Max：Max=18 (q 活+q 恒)b2= 18 qb2Gk.C.2(Gk.C+gk)+1.4Kq Qk.C式中：Gk脚手架重量、查安全施工技术手册附表3-12-6得， Gk=0.
13、30KNM2C小横杆间距，C=0.75Mgk钢管单位长度的重量，查安全施工技术手册附表3-12-4得：gk=38NM；Kq施工活荷载不均匀分布系数一般取Kq=1.2Qk施工荷载标准值，该处Qk=200NM2 q =1.2（3000.75+38）+1.41.220000.75 =315+2520 =2835NMMax=1828351.42=694.5N.M按下式验算强度：= MaxWnf 式中：Wn小横杆钢管净截面抵抗矩由钢管规格483.5，查安全施工技术手册附表3-12-3得：Wn=5078MM3 =694505078=13.68NMM22.5NMM22、大横杆的计算：可近似按图示进行计算：图
14、中F1小横杆与大横杆交点处，支座反力的最大值。 F1=bq2+aq=1.428352+0.252835 =2693.2N因为活荷载约占90%，因此可以近似全按活荷载考虑： Max=0213F1L=0.2132693.21.5=860.5N.M=860.5N.M=MaxWN 安全脚手架承受荷载包括，自身荷载和施工荷载，其中该项自身荷载为315NM26=2100NM2，施工荷载2640NM2，合计脚手架承受荷载为4740NM2。3、立杆设计计算：由脚手架搭设要求得知：每区格面积为1.21.2=1.44M2，脚手架的立杆稳定性按轴心受力格构或式杆计算其格构式压杆由外排立杆及横向水平杆组成：NQAKA.KH.F其中N=1.2（N1.NG1+NG2）+1.4NQK =1.262100+1.42640 =18816NQ=0.921A=2.55104KH=1(1+H100)=1(1+20100)=0.83KA=0.85Q=0.921A=2.55104F=205NMM2则：NQA=18816(0.9212.55104) KH.KA.F =0.8NMM2 0.830.85205NMM2 =0.8NMM2 144.6NMM2经过验算脚手架立杆的整体性满足要求。4、脚手
