1、（二）施工方案工程项目施工一般分为三个阶段：开工前准备阶段全面施工阶段交工验收阶段。1.施工准备工作施工准备工作基本任务：为拟建工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现场。因此，认真地做好施工准备工作，对于发挥企业优势，合理供应资源，加快施工速度，提高工程质量,降低工程成本，增加企业经济效益，赢得企业社会信誉，实现企业现代化等具有重要意义。施工准备工作内容：技术准备、物资准备，劳动组织准备，施工现场准备和施工场外准备。1.1技术准备：熟悉、核对施工图纸和有关的设计资料。通过施工单位自审，以及建设单位和（或）监理单位主持的，设计单位和施工单位参加的三方会审。使工程技术管理人员
2、充分地了解和掌握设计图纸的设计意图，工艺特点和技术要求；及时发现设计图纸中存在的问题和错误，使其在施工开始之前改正，为工程项目的施工提供一份准确齐全的设计图纸。从而使施工单位能够按照设计图纸的要求顺利地进行施工，生产出符合设计要求的最终建筑产品。熟悉、核对设计图纸的内容：核对拟建工程地点、建筑总平面图与现场情况是否一致，以及通风空调系统的设计功能和使用要求是否符合卫生、消防和环保方面的要求。核对设计图纸是否完整、齐全，以及设计图纸和资料是否符合国家的有关工程建设的设计、施工方面的方针和政策。核对建筑总平面图与其它设计图纸在几何尺寸、坐标、标高等方面是否一致。核对设计图纸与说明书在内容上是否一致
3、，以及设计图纸与其各组成部分之间有无矛盾和错误。核对设备安装图纸与其相配套的土建施工图纸在坐标、标高上是否一致，掌握土建施工质量是否满足设备安装的要求。明确拟建工程的系统形式和特点，复合主要技术参数是否满足要求,核对设计图纸中工程复杂、施工难度大和技术要求高的分部、分项工程或新技术、新材料、新工艺，检查现有施工技术水平和管理水平能否满足工期和质量要求，并采取可靠的技术措施加以保证。明确工期，分期分批交付使用的顺序和时间，以及工程所用的主要材料、设备的数量、规格、来源和供货日期。明确建设、监理、设计和施工单位之间的协作、配合关系，以及建设单位可以提供的施工条件。在工程施工过程中，如果发现施工的条

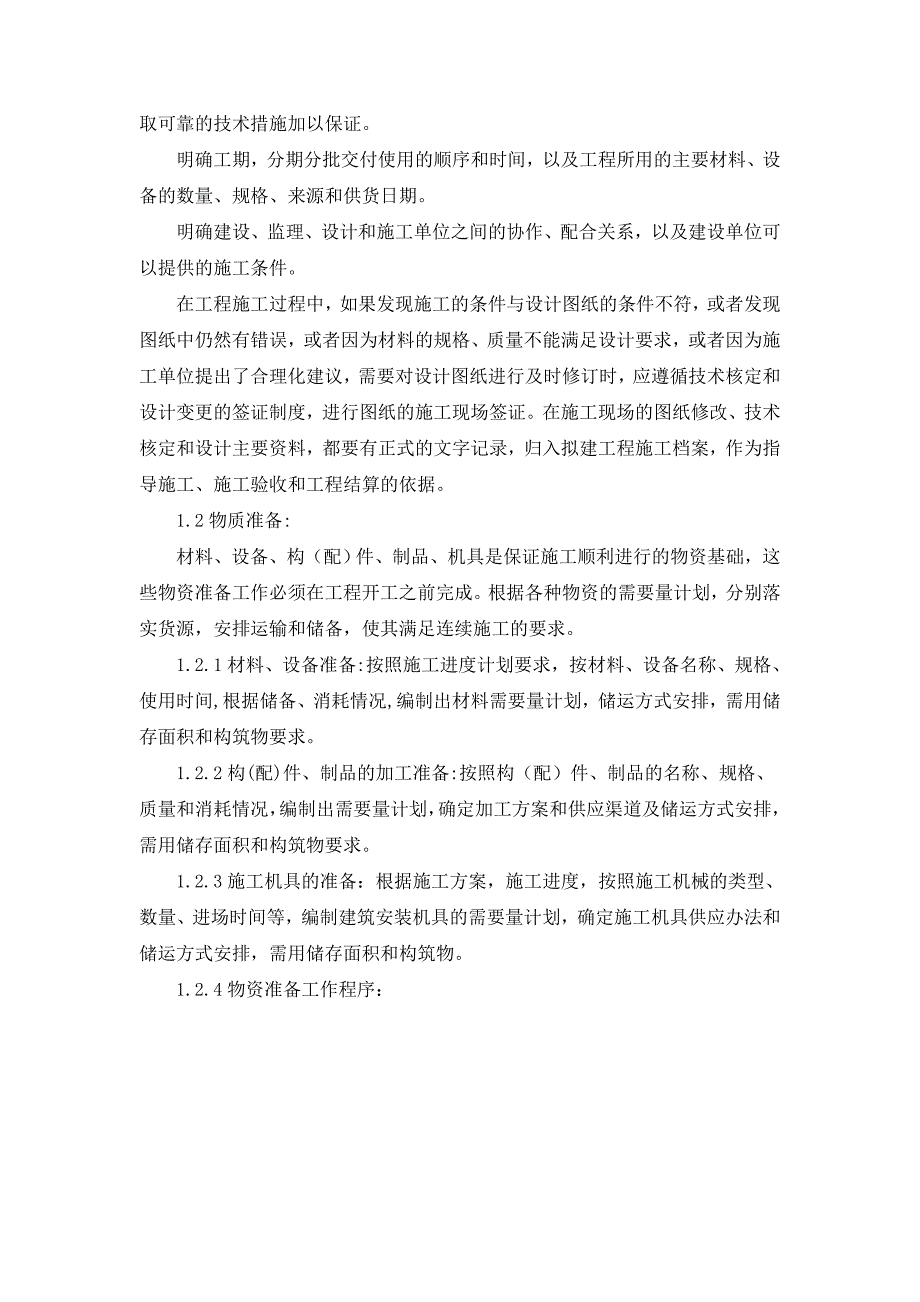

4、件与设计图纸的条件不符，或者发现图纸中仍然有错误，或者因为材料的规格、质量不能满足设计要求，或者因为施工单位提出了合理化建议，需要对设计图纸进行及时修订时，应遵循技术核定和设计变更的签证制度，进行图纸的施工现场签证。在施工现场的图纸修改、技术核定和设计主要资料，都要有正式的文字记录，归入拟建工程施工档案，作为指导施工、施工验收和工程结算的依据。1.2物质准备:材料、设备、构（配）件、制品、机具是保证施工顺利进行的物资基础，这些物资准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。1.2.1材料、设备准备:按照施工进度计划要求，按材料

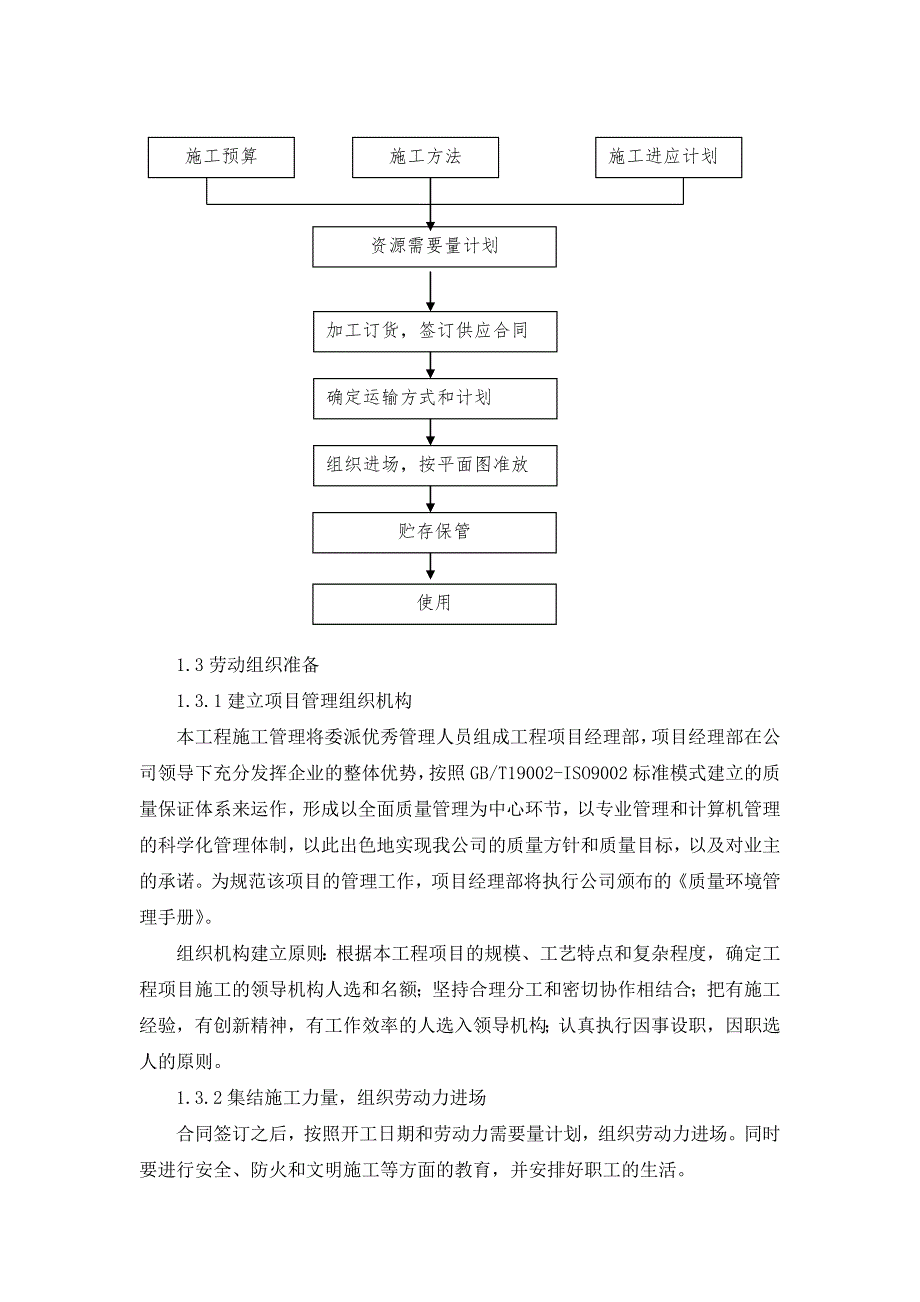

5、、设备名称、规格、使用时间,根据储备、消耗情况,编制出材料需要量计划，储运方式安排，需用储存面积和构筑物要求。1.2.2构(配)件、制品的加工准备:按照构（配）件、制品的名称、规格、质量和消耗情况，编制出需要量计划，确定加工方案和供应渠道及储运方式安排，需用储存面积和构筑物要求。1.2.3施工机具的准备：根据施工方案，施工进度，按照施工机械的类型、数量、进场时间等，编制建筑安装机具的需要量计划，确定施工机具供应办法和储运方式安排，需用储存面积和构筑物。1.2.4物资准备工作程序： 施工预算施工方法施工进应计划资源需要量计划加工订货，签订供应合同确定运输方式和计划组织进场，按平面图准放贮存保管使
6、用1.3劳动组织准备1.3.1建立项目管理组织机构本工程施工管理将委派优秀管理人员组成工程项目经理部，项目经理部在公司领导下充分发挥企业的整体优势，按照GB/T19002-ISO9002标准模式建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理的科学化管理体制，以此出色地实现我公司的质量方针和质量目标，以及对业主的承诺。为规范该项目的管理工作，项目经理部将执行公司颁布的质量环境管理手册。组织机构建立原则：根据本工程项目的规模、工艺特点和复杂程度，确定工程项目施工的领导机构人选和名额；坚持合理分工和密切协作相结合；把有施工经验，有创新精神，有工作效率的人选入领导机构；
7、认真执行因事设职，因职选人的原则。1.3.2集结施工力量，组织劳动力进场合同签订之后，按照开工日期和劳动力需要量计划，组织劳动力进场。同时要进行安全、防火和文明施工等方面的教育，并安排好职工的生活。1.3.3向施工队伍、工人进行施工组织设计、计划和技术交底。施工组织设计、计划和技术交底的时间在单位工程或分部分项工程开工前及时进行，以保证工程严格地按照设计图纸、施工组织设计、安全操作规程和施工验收规范等要求进行施工。施工组织设计、计划和技术交底的内容有工程的施工进度计划、月（周）作业计划；施工组织设计，尤其是施工工艺、质量标准、安全技术措施、降低成本措施和施工验收规范的要求；新材料、新技术和新工
8、艺的实施方案和保证措施；图纸会审中所确定的有关部位的设计变更和技术核定等事项。交底工作应该按照管理系统逐级进行，由上而下直到工人班组。交底的方式采用书面形式、口头形式和现场示范等多种形式。班组、工人接受施工组织设计、计划和技术交底后，要组织其成员进行认真地分析研究，弄清关键部位、质量标准、安全措施和操作要领。必要时应该进行示范，并明确任务及做好分工协作，同时建立健全岗位责任制和保证措施。1.3.4建立健全各项管理制度工地的各项管理制度是否建立、健全直接影响其各项施工活动的顺利进行。有章不循其后果是严重的，而无章可循更是危险的。为此必须建立、健全工地的各项管理制度。我公司通过了GB/T19002
9、-ISO9002质量体系标准的第三方认证，依据公司质量环境手册及质量保证程序文件的规定,各项制度如下：工程质量检查与验收制度；工程技术档案管理制度；建筑材料（构件、配件、制品）的检查验收制度；技术责任制度；施工图纸学习与会审制度；技术交底制度；职工考勤、考核制度；工地及班组经济核算制度；材料出入库制度；安全操作制度；机具使用保养制度。1.4施工现场准备:建造办分区域及料场办公室：10*2间材料场地：合计230m2安装、调试施工机具做好施工用构（配）件制品和材料的储存和堆放及时提供施工材料的检验申请计划做好雨季施工安排进行新技术项目的试制和试验设置消防、保安设施1.5施工场外准备:1.5.1材料
10、加工和订货与业主签订施工承包合同以后十天内，向业主和监理单位提交工程所需材料、设备的样本材质检验证明及（或）样品等有关资料。业主和监理单位在接受上述资料文件后一周内，给予明确的书面回复。如同意我方推选产品，我公司将进一步与加工部门、生产单位联系签订供货合同。按照物资供应计划，搞好及时供应，满足施工需要。如不同意，我方将根据业主方及（或）监理单位的意见，继续提供产品选型，直至满意为止。熟图图纸会审编制施工技术方案施工机具准备编制设备、材料、加工件计划加工定货验收入库存及保管核定设备、材料成本管理人员技术交底施工人员1.5.2施工准备流程图:（见下图）2.施工工艺3.2.1空调水管道施工工艺供回水
11、管管径DN50mm的采用无缝钢管；连接风机盘管进回水管采用铜质球阀，凝结水管采用PVC管。2.1.1管道安装工艺流程：安装准备校核预留孔洞埋件管道预制加工防腐处理套管安装支架安装管道安装填堵孔洞水压试验设备安装闭水试验系统冲洗通水试验调试2.1.2钢管焊接：焊接时应有防风、防雨雪措施，焊区环境温度低于-20，焊口应预热，预热温度为100-200,预热长度为200-250mm。管材壁厚在5mm以上者应对管端焊口部位铲坡口，如用气焊加工管道坡口，必须除去坡口表面的氧化皮，并将影响焊接质量的凹凸不平处打磨平整。管材与法兰盘焊接，应先将管材插入法兰盘内，先点焊2-3点再用角尺找平后方可焊接，法兰盘应两
12、面焊接，其内侧焊缝不得凸出法兰盘密封面。法兰盘联接衬垫采用厚度为3mm的石棉橡胶垫。垫片要与管径同心，不得放偏。管道焊缝不得埋入墙内或不便于维修的地方，焊接修补次数不得超过两次，否则应割去2.1.3管道支架管井内干管每层设支架。水平水管设支吊架，支吊架间距见下表：管径（mm）2532-5070-80100-125150-200250保温间距（M）234567不保温间距（M）34.567892.1.4管道系统冲洗：管道安装后应进行系统冲洗，管道系统冲洗应在管道试压合格后，调试运行前进行，可与试压连续进行，系统清洁后方能与制冷设备或空调设备连接。管道冲洗进水口及排水口应选择适当位置，并能保证将管道
13、系统内的杂物冲洗干净为宜。排水管截面积不应小于被冲洗管道截面的60%，排水管应接至排水井或排水沟内。冲洗时，以系统内可能达到的最大压力和流量时行，直到出口处的水色和透明度与入口处回测一致为合格。管道穿墙或楼板时应配合留洞或预埋套管，管道与墙壁之间留50mm间隙。非特别注明外，管道与墙壁或与套管之间的间隙应用耐火的柔性材料密实填充。安装在楼板内的套管其顶部应高出地面20mm。管道安装前必须将管内的污物及锈蚀清除干净；安装停顿期间对管道开口应封闭。管道系统安装后必须进行水压试验，冷冻水系统和冷却水系统试验压力为工作压力1.25倍，最低不小于0.6Mpa。水压试验时，在10min内，压力下降不大于0
14、.02Mpa，且外观检查不漏为合格。冷凝水坡向正确，坡度符合设计要求。风机盘管冷凝水管按规定要求必须进行闭水、通水试验。冷凝水系统的渗漏试验可采用充水试验，无渗漏为合格。2.2通风管道施工工艺我方决定利用我公司在通风风管加工方面所拥有的先进技术，采用新工艺、新方法以满2.2.1普通金属常规风管加工制作领料展开下料剪切倒角咬口制作风管折方成型方法兰下料圆法兰下料焊接打眼冲孔划线下料找平找正打孔打眼铆法兰翻边成品喷漆检验安装1.工艺流程如下：风管加工前选料要符合设计要求，镀锌表皮不能损坏，不能有锈蚀斑点。风管、管件咬口采用单平咬口、转角咬口或联合角咬口，尽量不使用按扣式咬口，咬口要打平、连续、宽度
15、均匀，不得有开裂现象，铆法兰不能有漏铆及铆钉脱落，法兰螺栓和铆钉的间距不应大于150mm，对于风管接口、三通、弯头和其它部件，留下的缝隙缺口用密封胶进行密封。风管制作完后，两端应保护，免受任何损坏或侵蚀。2.风管安装风管安装总的原则是牢固、美观、严密、阀件开关灵活。支吊架的安装跨距要符合规范要求；风管穿墙、楼板、隔断处要加套管；法兰连接处要贴阻燃密封胶条，胶条要挨近风道内表面，但不可凸入风道内壁；风道与设备连接处采用柔性连接。3.风管连接首先在法兰槽中嵌入8501密封胶条。然后四角用M825螺栓上紧，为了保证漏风率符合标准，四角涂密封胶。4.注意事项：风管外观质量应达到折角平直，圆弧均匀，两端面平行，法兰乎整、严密、规则。水平风管的管长应控制在1200mm以内，垂直风管管长应控制在2
