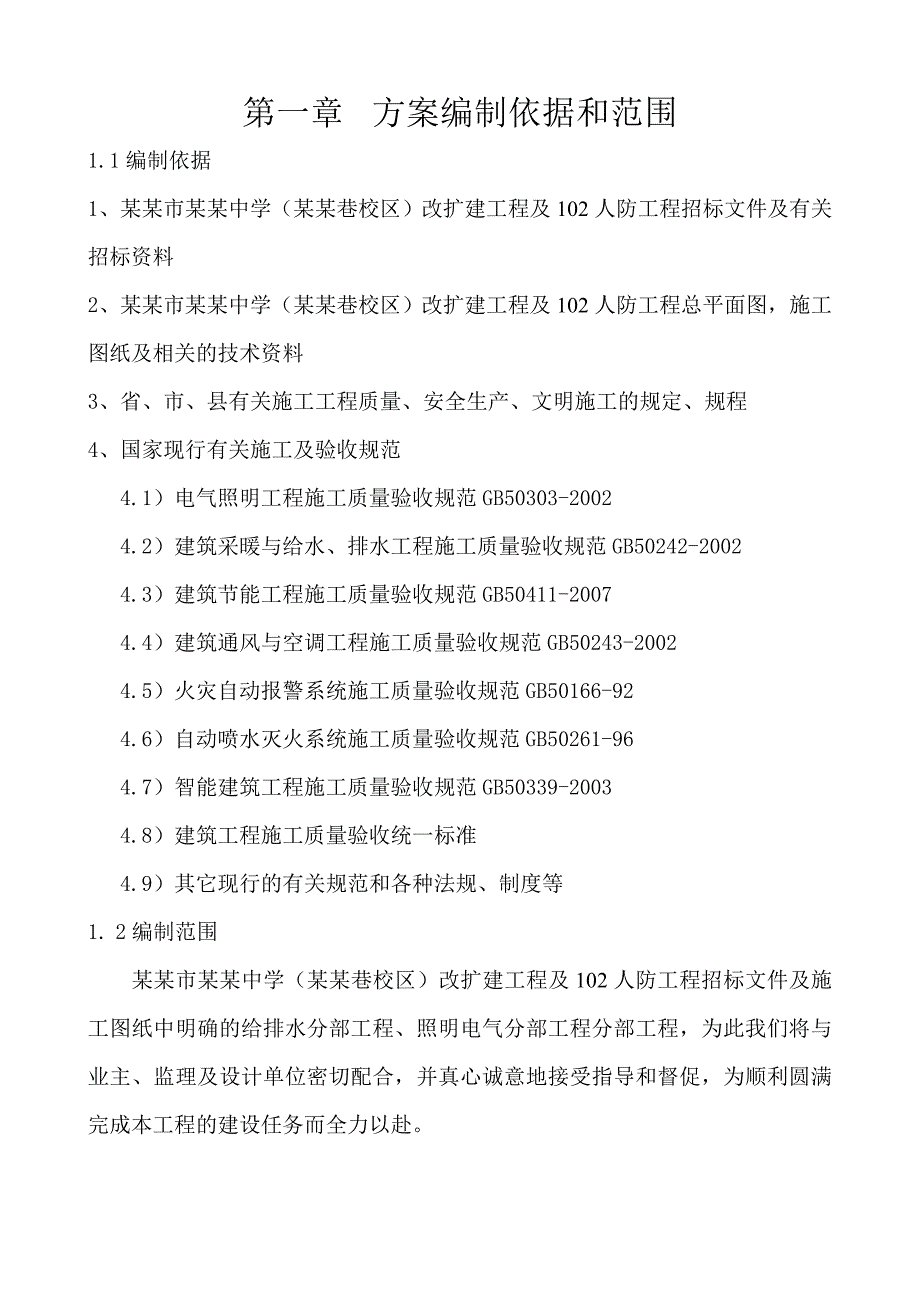

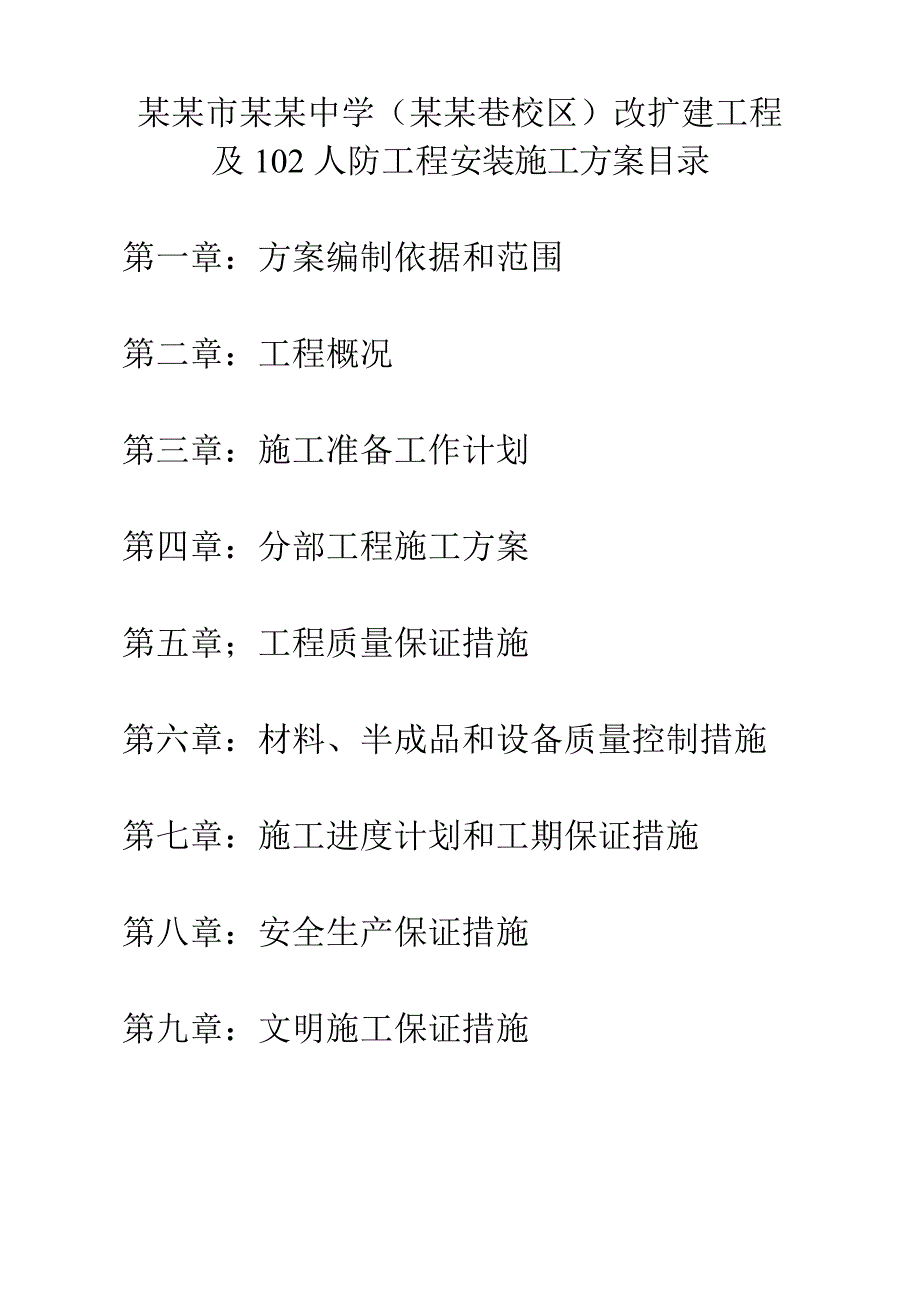

1、某某市某某中学（某某巷校区）改扩建工程及102人防工程安装施工方案目录第一章：方案编制依据和范围第二章：工程概况第三章：施工准备工作计划第四章：分部工程施工方案第五章；工程质量保证措施第六章：材料、半成品和设备质量控制措施第七章：施工进度计划和工期保证措施第八章：安全生产保证措施第九章：文明施工保证措施第一章 方案编制依据和范围1.1编制依据1、某某市某某中学（某某巷校区）改扩建工程及102人防工程招标文件及有关招标资料2、某某市某某中学（某某巷校区）改扩建工程及102人防工程总平面图，施工图纸及相关的技术资料3、省、市、县有关施工工程质量、安全生产、文明施工的规定、规程4、国家现行有关施工及
2、验收规范 4.1）电气照明工程施工质量验收规范GB50303-2002 4.2）建筑采暖与给水、排水工程施工质量验收规范GB50242-2002 4.3）建筑节能工程施工质量验收规范GB50411-20074.4）建筑通风与空调工程施工质量验收规范GB50243-20024.5）火灾自动报警系统施工质量验收规范GB50166-924.6）自动喷水灭火系统施工质量验收规范GB50261-964.7）智能建筑工程施工质量验收规范GB50339-2003 4.8）建筑工程施工质量验收统一标准 4.9）其它现行的有关规范和各种法规、制度等1. 2编制范围某某市某某中学（某某巷校区）改扩建工程及102人

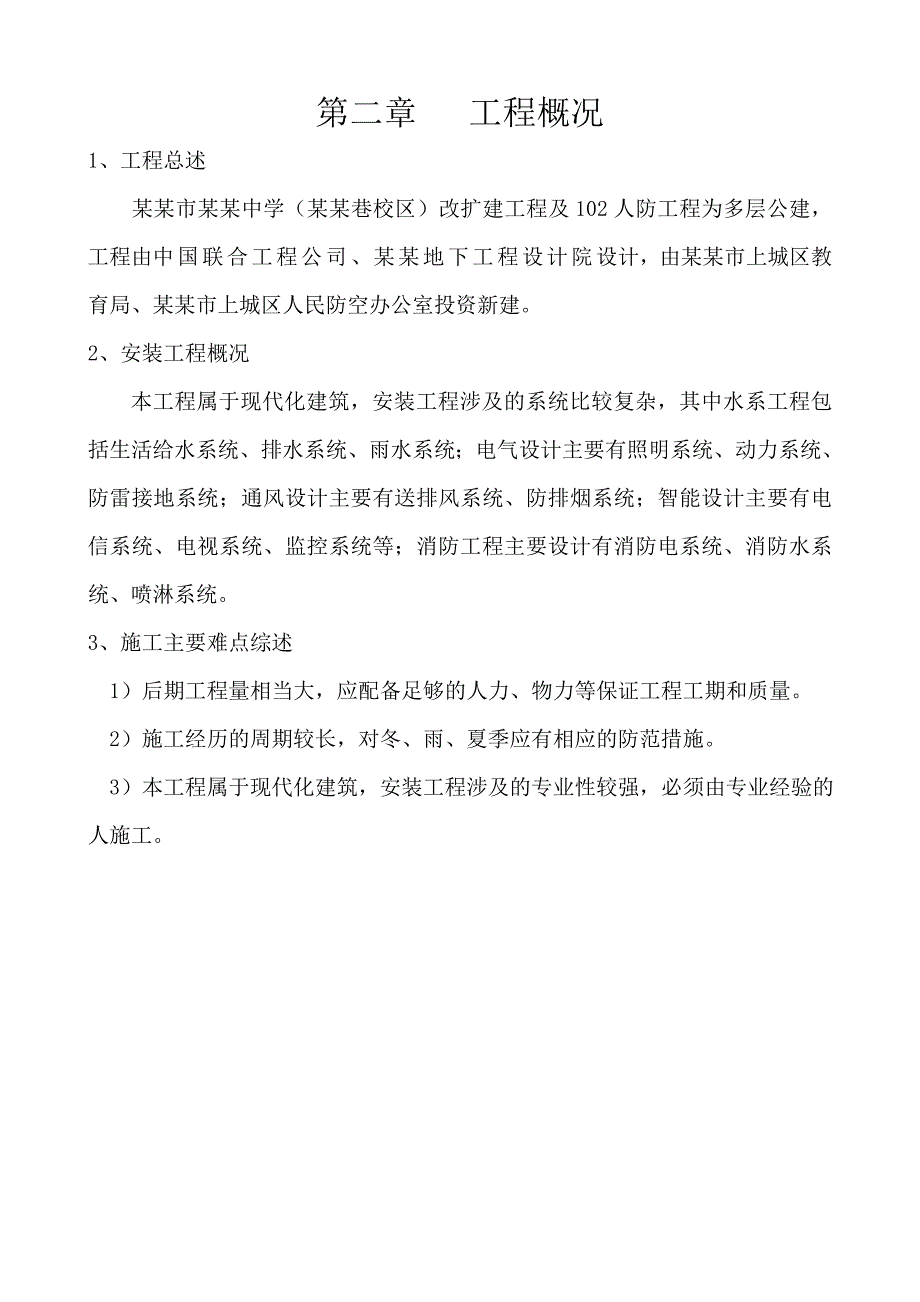

3、防工程招标文件及施工图纸中明确的给排水分部工程、照明电气分部工程分部工程，为此我们将与业主、监理及设计单位密切配合，并真心诚意地接受指导和督促，为顺利圆满完成本工程的建设任务而全力以赴。第二章 工程概况1、工程总述某某市某某中学（某某巷校区）改扩建工程及102人防工程为多层公建，工程由中国联合工程公司、某某地下工程设计院设计，由某某市上城区教育局、某某市上城区人民防空办公室投资新建。2、安装工程概况本工程属于现代化建筑，安装工程涉及的系统比较复杂，其中水系工程包括生活给水系统、排水系统、雨水系统；电气设计主要有照明系统、动力系统、防雷接地系统；通风设计主要有送排风系统、防排烟系统；智能设计主要
4、有电信系统、电视系统、监控系统等；消防工程主要设计有消防电系统、消防水系统、喷淋系统。3、施工主要难点综述 1）后期工程量相当大，应配备足够的人力、物力等保证工程工期和质量。 2）施工经历的周期较长，对冬、雨、夏季应有相应的防范措施。 3）本工程属于现代化建筑，安装工程涉及的专业性较强，必须由专业经验的人施工。第三章 施工准备工作计划工程前期准备工作直接影响着今后整个工程能否顺利实施，因此本篇将着重阐述本工程的准备工作，以期为工程大面积开工打下良好的基础。准备工作根据预计的开工日期公司将以高投入、高标准做好施工第一步，各项准备工作将严格按照双文明施工标准实施，具体规划如下：3.1组织准备 为实
5、现预期的目标，我公司决定成立两个机构，一为由公司各专业高级工程师组成的专家组，对本工程的实施全过程的各类质量技术问题的处理。二为具体负责整个工程施工管理的项目经理部，本项目部精选公司具同类丰富施工经验的人员组成，总之对本工程的组织机构、人员配备精挑细选，确保本工程首先在人的素质达到创优的要求。3.2机具准备 机具按计划进行分批进场，进场后对所有机具进行检查、调试，并使所有进场设备均处于最佳运转状态。3.3材料准备 我公司将根据工程量计算书等及时派遣人选购材料，确定供应商，有条不紊地组织采购工作，同时及时组织施工材料进场，以确保顺利施工。3.4技术准备 1、熟悉施工图纸，积极筹备图纸会审事宜。
6、2、对进场工人进行质量、安全技术交底，组织工人进行质量、安全、文明施工、职业道德、集体荣誉感和责任感等方面地思想教育工作。 3、收集技术资料，对相关原材料进行检（试）验。 4、优化施工方案，按施工设计图纸要求，对施工中易碰到的技术问题编制详细的针对性措施，编制切实可行的施工作业设计方案。 5、成立TQC小组，确定实行全面质量管理的目标。3.5其他准备工作 1、岗前教育 对操作员工的各种教育有助于提高其认识和操作水平，从而可以更好的控制工程的质量和确保工程的顺利进行，因此工人上岗前必须对其进行必要的教育，具体要求工人明白本次工程的重要性，施工中易遇到的问题和解决方法，要让其明白质量是所有工程的生
7、命，同时应让其明白安全生产不仅是对整个工程建设的负责，也是对自己生命的负责。 2、规范各项操作工序 次项工作将对施工过程的各个阶段根据IS09000标准进行规范与控制。第四章 分部工程施工方案一、照明电气工程 1.1照明电气工程总体要求（1）应按规定的施工及验收规范，质量评定标准以及标准图集施工。（2）照明系统：按土建施工顺序由上而下施工，做好暗设于楼地面及墙柱内的穿线管，接线盒等预埋工作。吊顶内穿线管，应先于吊顶龙骨安装前做好。（3）照明系统穿线：在土建一次装修进行，凡装设在贴面板墙上的电源插座、开关等，配合贴面板施工而进行安装。（4）动力系统：暗敷钢管随照明系统同时敷设，待设备就位后穿线并
8、连接设备，做好试运转装备。（5）防雷接地系统：及时预埋好箱形基础垫层下面的联合接地网络。配合土建主体施工预埋暗设柱内的防雷引下线。并预柱内接地钢筋焊接连至接地基础，并按图做好等电位联结。 （6）屋面避雷采用避雷小针在女儿墙上敷设。 （7）控制系统：暗设于楼地面及墙体内的穿线管，盒箱等，配合土建主体施工而进行。 1.2成套配电柜安装施工工艺 （1）基础型钢安装1）低压成套配电柜设备的型钢基础固定点间距为不大于1m，基础型钢稳固后，其底面应埋入地面内，其顶部宜高出抹地平1040mm。2）基础型钢与接地线连接。基础型钢安装完毕后，将基础联合接地线（扁钢）引入室内（与变压器安装配合）与基础型钢的两端焊
9、牢。焊接为扁钢宽度的2倍。然后将基础型钢刷二遍灰漆。 （2）柜盘安装1）柜盘安装。应施工图纸的布置，接顺序将柜放在基础型钢上单独柜（盘）只找柜面和测面的垂直度。成列柜盘各台就位后，先找正面两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，柜不标准以柜面为准。找正时采用0.5mm铁片进行调整，每处垫片最多处不能超过三片，然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔，低压柜钻直径12.2mm孔，高压柜钻直径6.2mm孔，分别用直径12、16mm镀锌螺丝固定，柜体与柜体，柜体与侧板，均用镀锌螺丝连接。2）柜盘接地，每台柜（盘）单独与基础型钢连接后，再以接地干线可靠连接。 （3）柜盘内接线
10、：1）引进柜盘的电缆应排列整齐，避免交叉，用固定体固定牢固，不应使用所接的端子板受到机械应力。2）铠装电缆的钢带不允许进入柜盘内，铠装钢带切断处的端部应紧扎牢固。3）当进线采用橡胶绝缘芯线时外套应有绝缘管保护。 1.3配电箱安装施工工艺及质量控制 （1）配电箱预埋或预留孔应在其上方设置钢筋砖过梁或钢筋混凝土过梁以免箱体受力形变。 （2）配电箱的进管孔应为压制孔，进线管应从规格适当的孔中引进，并顺直排列，一孔一管，进箱的长度应带好锁紧螺母后剩24扣，带牢护帽。严禁用气焊和电焊割孔，使箱体因受力产生变形。 （3）配电箱内导线导线连接牢固，绑扎成束。留有适当的余量，无绞结、死弯，包扎紧密但不伤线芯。
11、 （4）导线引出板面应有绝缘套管保护。 （5）箱（盘）接地应牢固紧密，箱门应有软导线与接地的金属结构物架相连。 （6）配电箱内外应清洁、整齐，部件齐全油漆完整、规格型号与图纸相符。 1.4配管及管内穿线施工工艺 （1）暗配焊接钢管设要沿最近线路设，尽量减少弯曲埋地的管路不宜穿过设备基础，若要穿过建筑物基础时应加保护管保护，埋入墙或混凝土内的管子离表面的净距离不小于15mm，暗配管管口出地坪不应低200mm。暗配管应尽量减少交叉。如有交叉时大口径放在小口径的下面，成排暗配管间距间隙应大于或等于25mm，进入落地式配电箱的管路排列应整齐，管口应高出基础面不小于50mm。 （2）线管敷设：0.00以
12、下室内线路保护管采用钢管，0.00以上室内线路采用KBG管做保护管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径不宜超过25mm，暗配管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于二个，并不应有S弯出现，暗配管的转弯半径不应小于该管外径的6倍，如暗管外径大于50mm不应小于10倍。 （3）厚壁管在2寸及2寸以下应套丝连接，对埋入泥土或暗配管宜采用套筒连接，焊口应焊接牢固、严密，套筒长度的连接外径的1.53倍，连接的对口应处在套筒的中心。 （4）管子弯曲，管路弯曲处不应有折皱，凹亢等缺陷、弯扁程度不应大于管外径的10%，配管接头不宜设在弯曲处，埋地管为宜把弯曲部分表露
13、在地面。暗配管的弯曲半径不应小于管外径的6倍，埋设在地下或混凝土楼板内时不应小于管外径的10倍。（5）箱盒安装为便于穿线，对于管路长度每超过45米无弯曲时；管路长度超过30米，有一个弯曲时；管路长度超过20米有二个弯曲时；管路长度超过12米有三个弯曲时，均应在中间安装接线盒，在盒箱上开孔应采用机械方法，不准采用气割电焊开孔。固定时应采取有效的防堵措施，防止水泥浆浸入箱盒间用短管，锁紧螺连接。（6）管路接地，暗装预埋箱与盒及管路，接地采用跨接圆钢，与箱体直接焊接由电源程序箱引出末端支管应构成环形接地回路，接地跨接线焊缝截面积不应小于跨接线截面，圆钢焊接时应在圆钢两侧焊接，不准用点焊，束节的方法来
14、代替跨接线连接，跨接线直径不少于6mm圆钢，管接头两端距焊接长度应不小于跨接线直径的6倍。（7）线槽接地；所有线槽应接规定接地或接零。（8）管内穿线应符合以下规定：在盒内导线由适当余量，导线在管子内无接头，不进入盒（箱）的垂直管子的上口穿线后密封处理良好。导线连接牢固、包扎严密、绝缘良好、不伤芯线。盒内清洁无杂物，导线整齐、护线套齐全、不脱落。1.5金属线槽安装施工工艺 （1）金属线槽及电缆、导线规格必须符合设计要求及有关规范规定，导线之间和导线对地的绝缘电阻值必须大于0.5M。 （2）线槽敷设：线槽敷设应固定牢固，横平竖直，布置合理，盖板无翘绞角，接口处严密整齐。拐角、转角，丁字、十字连接正
