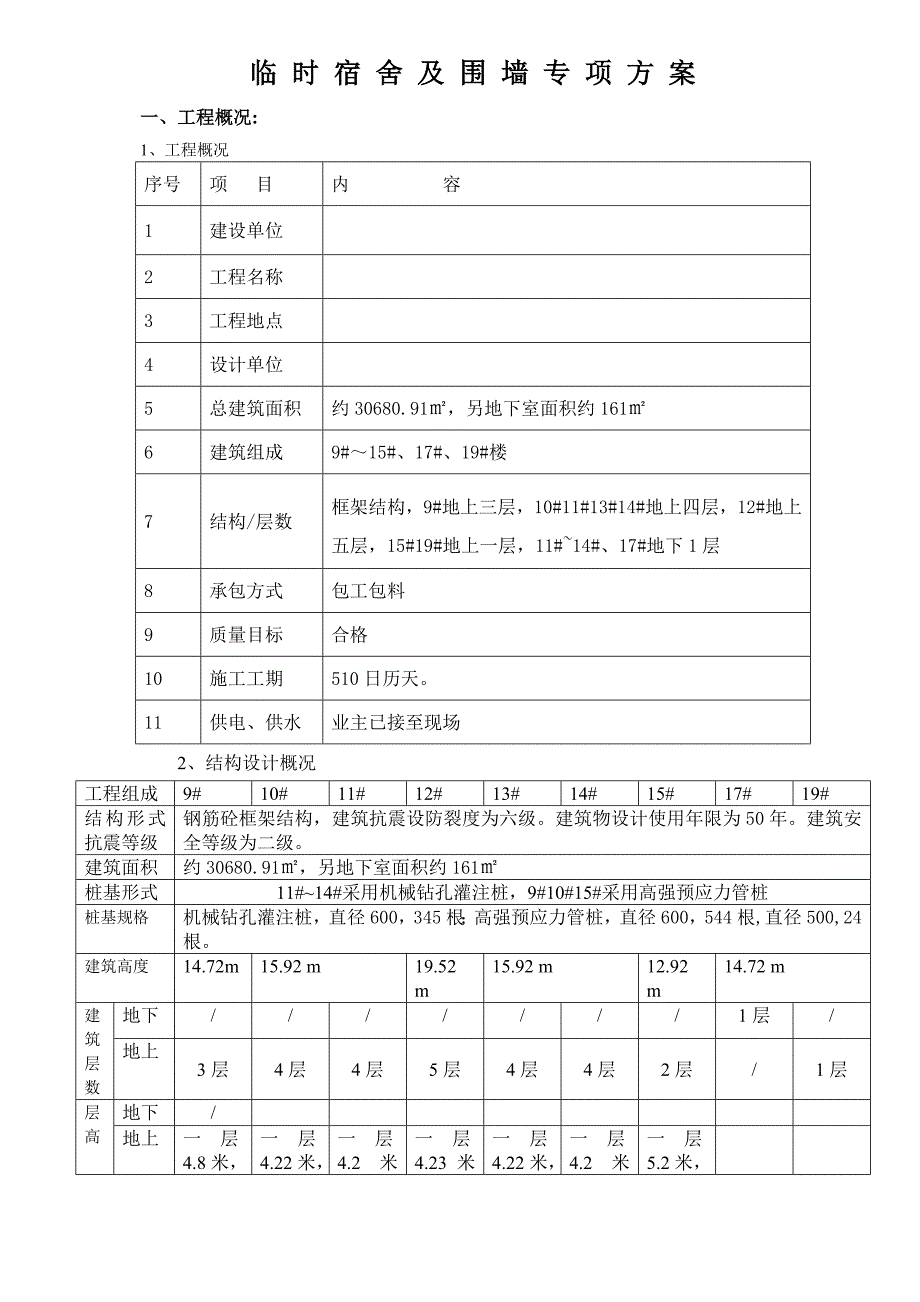

1、临 时 宿 舍 及 围 墙 专 项 方 案一、工程概况:1、工程概况序号项 目内 容1建设单位2工程名称3工程地点4设计单位5总建筑面积约30680.91，另地下室面积约1616建筑组成9#15#、17#、19#楼7结构/层数框架结构，9#地上三层，10#11#13#14#地上四层，12#地上五层，15#19#地上一层，11#14#、17#地下1层8承包方式包工包料9质量目标合格10施工工期510日历天。11供电、供水业主已接至现场2、结构设计概况工程组成9#10#11#12#13#14#15#17#19#结构形式抗震等级钢筋砼框架结构，建筑抗震设防裂度为六级。建筑物设计使用年限为50年。建筑
2、安全等级为二级。建筑面积约30680.91，另地下室面积约161桩基形式11#14#采用机械钻孔灌注桩，9#10#15#采用高强预应力管桩桩基规格机械钻孔灌注桩，直径600，345根；高强预应力管桩，直径600，544根,直径500,24根。建筑高度14.72m15.92 m19.52 m15.92 m12.92 m14.72 m建筑层数地下/1层/地上3层4层4层5层4层4层2层/1层层高地下/地上一层4.8米，二层4.5米三层5.13米。一层4.22米，二三层3.6米四层3.58米。一层4.2米二三层3.6米四层3.65米。一层4.23米二四层3.6米五层3.65米。一层4.22米，二三层

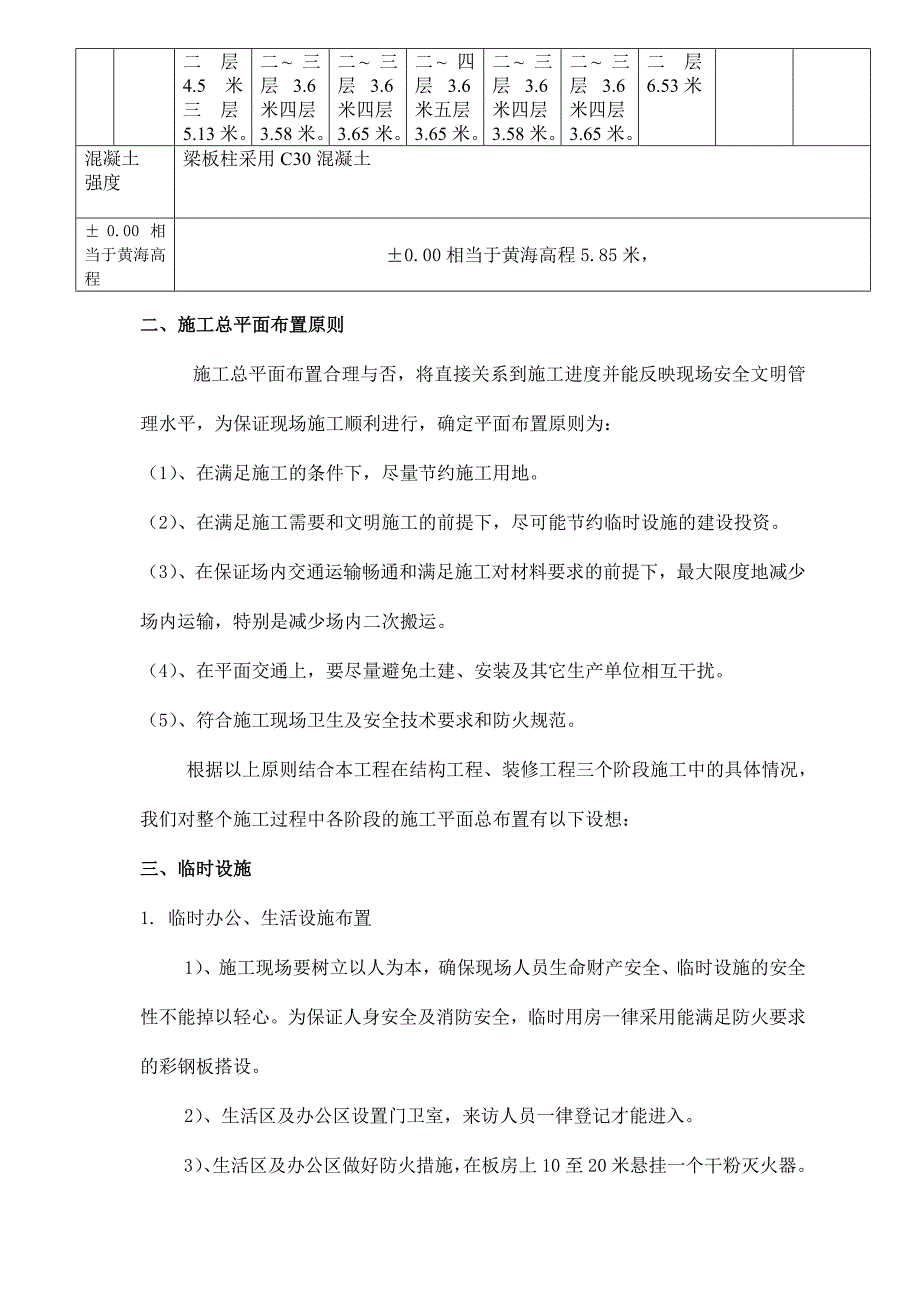

3、3.6米四层3.58米。一层4.2米二三层3.6米四层3.65米。一层5.2米，二层6.53米混凝土强度梁板柱采用C30混凝土0.00相当于黄海高程0.00相当于黄海高程5.85米，二、施工总平面布置原则 施工总平面布置合理与否，将直接关系到施工进度并能反映现场安全文明管理水平，为保证现场施工顺利进行，确定平面布置原则为：（1）、在满足施工的条件下，尽量节约施工用地。（2）、在满足施工需要和文明施工的前提下，尽可能节约临时设施的建设投资。（3）、在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。（4）、在平面交通上，要尽量避免土建、安装及其它生

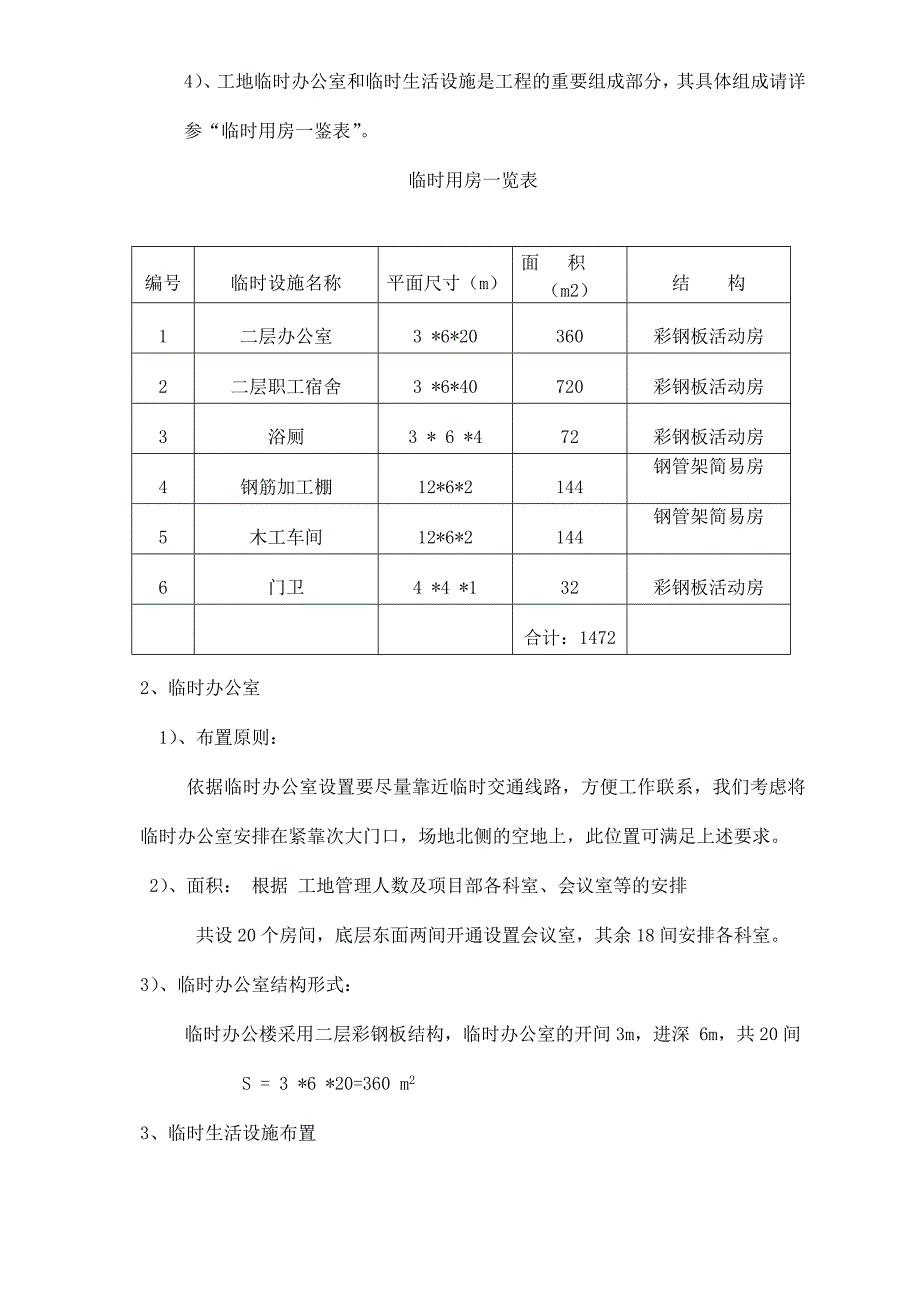

4、产单位相互干扰。（5）、符合施工现场卫生及安全技术要求和防火规范。 根据以上原则结合本工程在结构工程、装修工程三个阶段施工中的具体情况，我们对整个施工过程中各阶段的施工平面总布置有以下设想：三、临时设施1. 临时办公、生活设施布置1）、施工现场要树立以人为本，确保现场人员生命财产安全、临时设施的安全性不能掉以轻心。为保证人身安全及消防安全，临时用房一律采用能满足防火要求的彩钢板搭设。2）、生活区及办公区设置门卫室，来访人员一律登记才能进入。3）、生活区及办公区做好防火措施，在板房上10至20米悬挂一个干粉灭火器。4）、工地临时办公室和临时生活设施是工程的重要组成部分，其具体组成请详参“临时用房
5、一鉴表”。临时用房一览表编号临时设施名称平面尺寸（m）面 积（m2）结 构1二层办公室3 *6*20360彩钢板活动房2二层职工宿舍3 *6*40720彩钢板活动房3浴厕3 * 6 *472彩钢板活动房4钢筋加工棚12*6*2144钢管架简易房5木工车间12*6*2144钢管架简易房6门卫4 *4 *132彩钢板活动房 合计：14722、临时办公室 1）、布置原则： 依据临时办公室设置要尽量靠近临时交通线路，方便工作联系，我们考虑将临时办公室安排在紧靠次大门口，场地北侧的空地上，此位置可满足上述要求。 2）、面积： 根据 工地管理人数及项目部各科室、会议室等的安排 共设20个房间，底层东面两间
6、开通设置会议室，其余18间安排各科室。3）、临时办公室结构形式：临时办公楼采用二层彩钢板结构，临时办公室的开间3m，进深 6m，共20间 S = 3 *6 *20=360 m23、临时生活设施布置1）、布置原则： 在考虑到施工的需要及道路的情况下，我们将职工临时安排在场地北侧并配备了厕所，浴室。2）、面积：临时宿舍人均面积 S = 1.875 * nn: 职工平均人数（按175人计） 所以 S =1.875 * 175 =328m23）、临时生活设施结构：采用二层彩钢板结构，开间3m ，进深 6m，共计40间。S =3 * 6 * 40 = 720 m24、临时生产设施布置 1）、面积：S =
7、 1472 m2其中不包括钢筋模板堆场以及钢筋加工棚。2）、临时生产设施结构：除钢筋、木工加工棚采用开间3m ，进深 6m的钢管架简易彩钢工棚外，其它堆场均为露天堆放。钢：S =6*12*2 =144m2木：S =6*12*2 =144m24、防台措施：1）、临时用房采用钢管压顶与8钢丝绳相连的方法加固，具体操作是：屋顶两根钢管用扣件想扣连，在屋檐处用钢丝绳绑在钢管上，并在钢丝绳外侧扣上扣件，防止钢丝滑出钢管，钢丝绳与地面锚固采用14膨胀螺丝嵌入地面相连，按每个柱龙骨布置一道加固的数量布置每栋临时用房。2）、对施工现场的活动房进行定期检查，发现有安全隐患的地方，立即组织人员进行修整，确保活动房
8、牢固可靠，安全度过汛期。3）、临时用房施工图四、围墙设计与施工本工地四周均设240厚空斗砖砌体，高为2.50m,每隔6m设一砖柱240360，砌体采用MU10水泥砖，M5水泥石灰砂浆砌筑，砌筑方式为五斗一眠。基础做在原种植土上，承载力标准值为125KN/mm2。基础采用刚性基础（砖砌大放脚），150厚块石和100厚C15砼垫层。1、围墙极限高度H0验算=2*2500/240=20.8412=1.2124=28.8所以，即围墙高度为2.5m，安全。：围墙高厚比H0：围墙计算高度h：围墙厚度1：非承重墙允许高厚比的修正系数2、围墙受压承载力验算围墙自重Ns=180.2412.51.2=12.96K
9、N围墙高厚比 =H0/h=10.42查表得=0.95fA=0.951.5810310.24=360.24KN所以NsfA，围墙受压承载力满足要求。3、地基承载力计算N/A=12.96/10.24=54KN/m2=地基承载力=125 KN/m2所以地基承载力满足要求。4、墙体的自由高度计算考虑风荷载的影响，按温州市的地区、气候特点，风荷载考虑为0.3KN/ m2，则由H极限=20*0.242/（1.41*0.3）=2.72m2.5m综上相关计算，围墙按上述施工能满足安全要求。注意围墙只作防护用，不做任何堆载物的支体。五、施工要求1、本工程采用三斗一眼的砌筑方法，用MU10标准砖，M5混合砂浆砌筑
10、，砌筑时墙面不应有竖向通缝。2、砌筑整砖砌，砌前试摆，不够整砖处加砌丁砖，不得砍凿斗砖。3、砌体灰缝控制在7-13mm，一般为10mm.4、转角处砌成实砌体，砖柱与片墙间互相咬合，接槎严密，保证砖柱和片墙的垂直度。六、安全注意事项1、严防围墙基础遭受雨水强烈冲刷。2、围墙内外各50cm以内严禁堆放材料，以防材料压塌墙体。3、围墙边应有良好的排水措施。4、围墙内外应书写、张贴有关安全、质量宣传标语，字迹醒目美观。七、围墙剖面图八、围墙搭设目的：1、 实行封闭式施工，防止外来无关人员进入施工现场而带来安全隐患。2、 配合门卫实行出入登记制度，加强进出人员登记管理，实行现场内人员的动态管理。3、 防止施工现场材料、设备等失窃事件发生。4、 满足标化施工需要，可以减少噪音、扬尘污染。5、 满足工程需要，有效地将施工现场划定“单元格”，使市容市貌保持整洁、协调。6、 满足公司VIS形象、业主企业形象需要。九、 围墙装饰：1、 墙内外侧粉水泥砂，围墙内外侧粉刷后涂料刷白。2、 围墙布置工程效果图牌、标语及图幅及企业形象牌，图牌内反映本工程概况。大门设门头，标识“公司名称”。3、墙顶每隔3m预埋10，h=150的PVC管，以便今后挂业主、监理、施工单位公司小旗。
