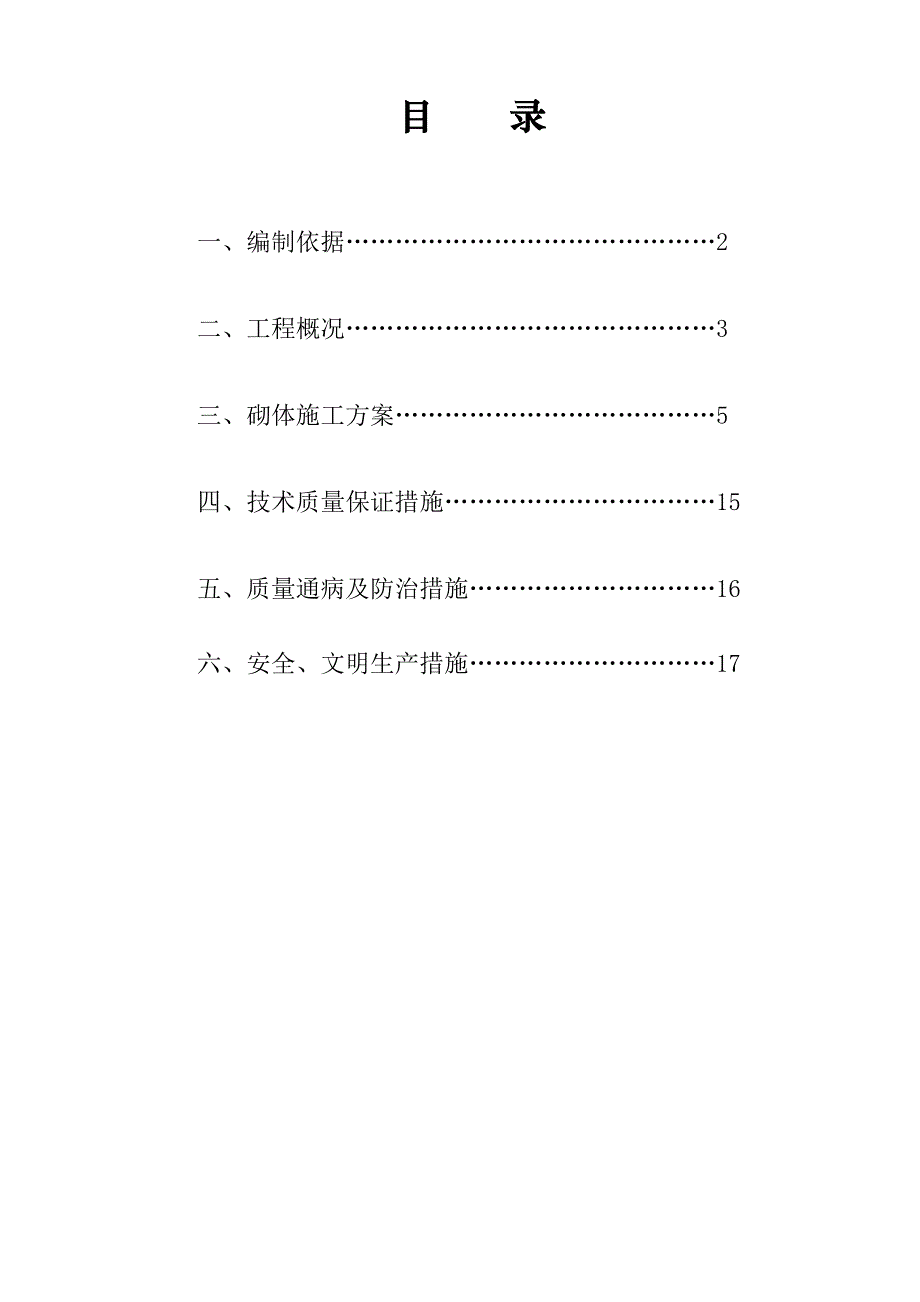

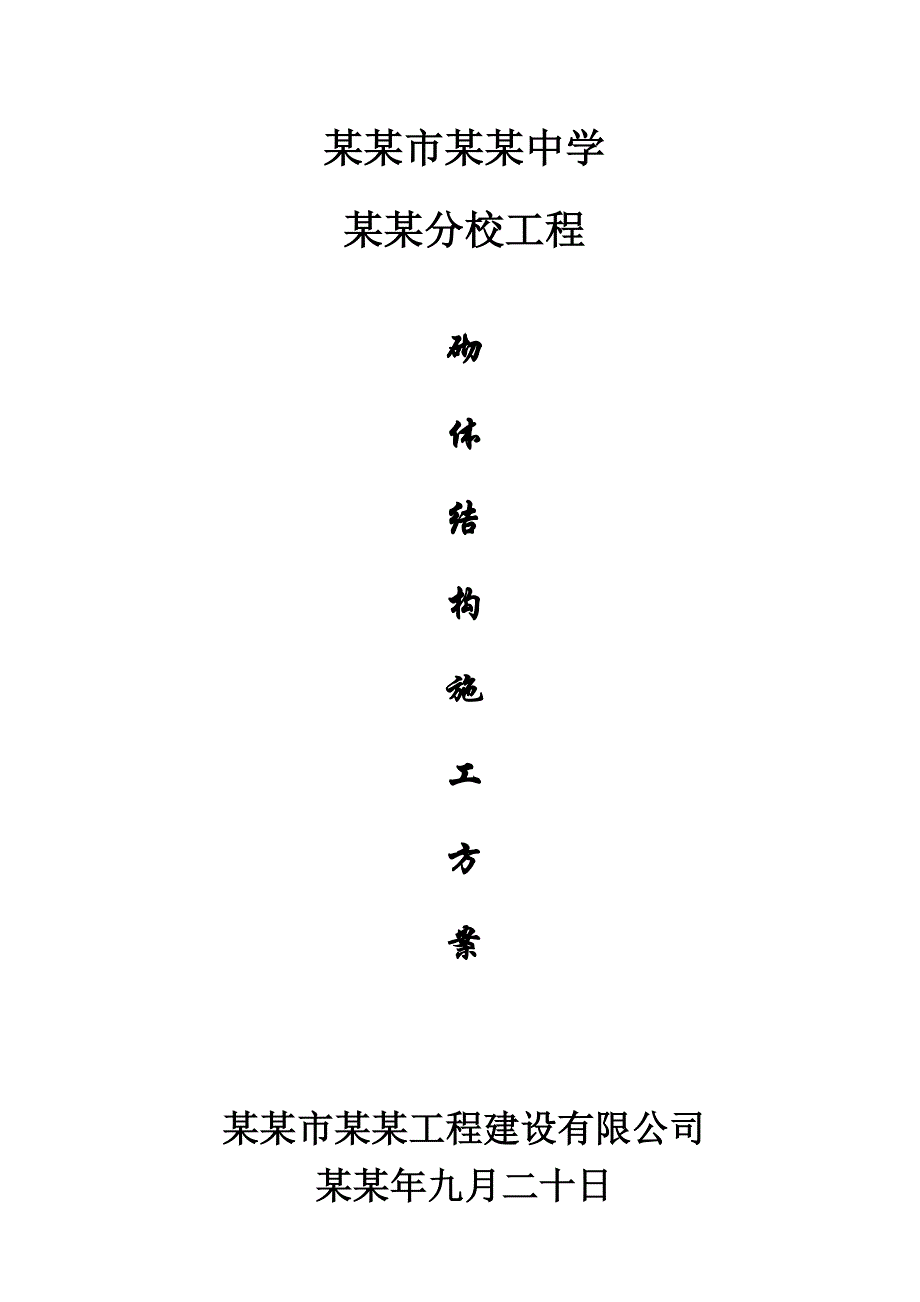

1、某某市某某中学某某分校工程砌体结构施工方案某某市某某工程建设有限公司某某年九月二十日 目 录一、编制依据2二、工程概况3三、砌体施工方案5四、技术质量保证措施15五、质量通病及防治措施16六、安全、文明生产措施17一、编制依据1、某某市某某中学某某分校工程施工图纸，图纸会审记录，设计交底变更及相关图集。2、国家现行：建筑工程施工质量验收统一标准规范GB50300-2013建筑地基基础工程施工质量验收规范GB50202-2002 砌体工程施工质量验收规范 GB50203-2011 混凝土结构工程施工质量验收规范 GB50204-20113、安全、文明施工标准。4、施工合同、招标文件。5、某某市某
2、某工程建设有限公司企业标准6、工程建设标准强制性条文（房屋建筑部分）7、某某市某某中学某某分校施工组织设计8、质量通病防治导则二、 工程概况工程名称工程地点建设单位设计单位勘察单位监理单位施工单位质量目标合格合同工期220天场地类别类抗震设防类别乙类结构类型框架结构。抗震设防烈度7度抗震等级二级（15#、7#楼）、一级（6#楼）总建筑面积30359.7m2（局部半地下室994m2、地下车库负一层1558m2）建筑总高度16.7m、19.9m、24.3m建筑层高地下车库层高为3.05m,半地下室层高为3.15m，一层层高为5m、4.4m、3.8m，二层顶层3.8m。工程名称结构特征某某市某某中学
3、某某分校1、基础形式独立基础，埋置深度为-2-5.4m。局部（6#楼）半地下室为筏板基础，埋置深度为-0.75m。2、结构砼 强 度部位强度等级采用商品砼基础垫层15现浇过梁、圈梁、构造柱C25地下车库底板、墙板、顶梁板C30（P6）半地下室底板C25基础C30基础至一层柱C35其余框架柱墙、顶梁、板C30砌体及砂浆0.00以下采用200厚MU7.5级煤矸石实心砖M5预拌砂浆砌筑，0.00以上采用200厚、120厚MU3.5级煤矸石空心砖M5预拌砂浆砌筑。结构概况三、砌体工程施工方案1、砌体施工顺序测设水平线、轴线、墙边线立皮数杆（或在混凝土柱上画出皮数杆）排砖架头角挂墙线砖砌墙体做好各种预留
4、管、预留孔洞工完场清自检项目部检查验收2、施工准备A、空心砖进场时，检查其外观质量、砖出厂合格证、使用许可证等，并取样进行力学试验，合格后方予以使用。B、空心砖运输、装卸过程中，严禁抛掷和倾倒。进场后按品种、规格分别堆放整齐，堆放高度不超过2m。C、砌筑前，应提前12d将空心砖浇水湿润，砖块含水率控制在1015，（砌块截面四周融水深度为1520mm）。雨天作业不得用含水率呈饱和状态的砌块。D、施工前，将基础或楼板等表面的砂浆、杂物等清除干净，并浇水湿润。E、按施工图纸进行弹线放样，在结构柱墙上弹出水平线。根据砌块尺寸和灰缝厚度计算砌块皮数和排数。并按弹线的位置进行排砖，立好皮数杆。F、在有墙体
5、的混凝土柱墙施工时，按规定放置拉结筋或预埋铁。再砌筑施工前凿出柱拉结筋，或在预埋铁上焊出拉结筋。拉结筋长度按设计要求。3、砌体施工要求A、砌筑预拌砂浆应有出厂合格证和检验报告。砌筑砂浆采用机械搅拌，搅拌时间不少于1min。砂浆分层度不应大于30mm。砂浆随拌随用。B、空心砖墙采用全顺砌筑形式，灰缝厚尽量按10mm，但不应小于8mm，也不应大于12mm。C、砌筑前先进行试摆。D、空心砖尽量采用“三一”砌砖法，当采用铺浆法砌筑时，铺浆长度不超过750mm，施工期间气温超过30时，铺浆长度不超过500mm。水平灰缝砂浆饱满度控制在90以上，竖缝砌筑时适量刮浆并加浆填灌，禁止出现透明缝。竖缝采用刮浆法
6、。E、为了保证墙体正反面的平整，砌筑时，在墙双面每层砖拉线砌筑。同时，线应拉紧，并穿线看平。F、砌筑应横平竖直、灰浆饱满、上下错缝、内外搭接，做到“上跟线，下跟棱，相邻要对平”。每砌五皮砖，用靠尺检查墙面垂直度和平整度，随时纠正偏差。G、墙面随砌随勾缝，勾缝应横平竖直、深浅一致，灰缝光滑密实，砖墙采用凹缝或平缝，凹缝深宜为45mm。H、墙体每天砌筑高度控制在1.6m以内。砌筑至梁底时应静停7天后再进行施工。I、对设置构造柱的墙体，按先砌墙体后角柱的施工程序进行，构造柱与墙体的连接处砌成马牙槎，马牙槎先退后进，每一马牙槎高度不超过300mm。沿墙高每500mm设26钢筋，沿墙全长设置。预留伸出的
7、拉结钢筋，不得在施工中任意反复弯折。J、在浇灌构造柱混凝土前，将砌体和模板浇水湿润，并将模板内的落地灰、砖渣和其他杂物清除干净（再砌墙时预留洞眼，清除完毕立即封闭）。K、室内填充墙砌至接近梁底时，留一定空隙，在抹灰前采用砌块斜砌挤紧，其倾斜度掌握为60度左右，砌筑砂浆应饱满。斜砌块端部宜切掉一个小三角，以便于框架挤紧。L、如墙长度大于5m时，按图集设置构造柱或墙顶拉结。墙高大于4m时应设置腰梁。M、对需要留置的孔洞、管道口、预埋件、脚手眼等在砌筑时正确预留、预埋，不在砌好的砌体上随意凿洞。宽度超过300mm的洞口则设置过梁。空心砖墙体表面不得留置水平沟槽。 N、在砖墙中留置临时施工洞口时，其侧
8、边离交接处的墙面500mm以上，洞口顶部设过梁，沿墙高每500mm设26钢筋，洞口净宽不超过1m。临时施工洞口补砌时，洞口周围砌块表面清理干净，并浇水湿润，再用与原墙相同的材料补砌严密。4、构造要求1、根据图纸要求：当砌体墙的水平长度大于5.0m和需加强的丁字墙、转角墙或非丁字墙端部没有钢筋混凝土墙柱时，应在墙中间或墙端部加设构造柱GZ，本工程根据设计要求采用在端部设置。构造柱须先砌墙后浇柱，砌墙时墙与构造柱连接处砌成马牙槎，见图一；沿墙高每隔500mm设26钢筋，拉筋埋入墙内长度本工程按7度设防为700mm且不小于墙长的1/5；本工程墙拉结筋在主体工程施工时预埋，后焊接长度至700mm，构造
9、柱钢筋412螺纹钢筋采取施工时预埋；墙体砌筑时在构造柱内留好拉结筋，浇筑混凝土前，应将柱根处杂物清理干净，并用压力水冲洗，然后才能浇筑混凝土。2、砌块墙与柱交接处，按设计要求设置拉结筋，应沿墙高每隔500mm，设置26钢筋与框架柱拉结，每边伸入柱或墙不得少于700mm且1/5墙长。框架柱与墙体拉接如下图二、图三：3、门窗洞及预留洞上口设置过梁，本工程过梁部分在现场提前预制成熟，部分在施工时支模现浇，窗台标高处设置100厚C20钢筋混凝土板带，纵向配筋38，嵌入窗间墙内600mm。4、圈梁、构造柱、现浇过梁的混凝土强度等级为C25。5、施工工艺：1、本工程填充墙砌块砌筑采用预拌砂浆砌筑，干砌法施
10、工，拌制好的砌筑砂浆不得超过4个小时使用，砌块含水率控制在15%以内；2、砌块砌筑前对混凝土柱预留的拉结筋进行隐蔽检查，焊接质量及搭接长度、拉结筋长度、位置等应符合施工质量验收规范及设计图纸要求；3、砌筑前进行测量放线、排砖、配块，每皮挂线砌筑，保证墙面平整度和垂直度；排砖时处理开间、进深及门窗洞口与砌块的模数协调；砌块墙施工允许偏差项次项目允许偏差（）检验方法1轴线位移10尺量2每层墙面垂直度52m托线板、吊垂线3全高垂直度10m10经纬仪、吊垂线全高垂直度10m20经纬仪、吊垂线4表面平整度82m靠尺和塞尺5洞口位移20尺量4、墙体砌筑前，梁板表面用1：3水泥砂浆找平，偏差较大的采用C20
11、细石混凝土找平，本工程墙体砌筑前200mm高先采用混凝土实心砖砌筑；5、砌块砌筑时要求一次铺设砂浆长度以一块砖长度为宜，铺浆后立即放置砌块，一次摆正找平；砌筑时上下皮砖错开长度不小于砖长的1/3，不应小于150mm，内墙转角处及纵横墙交接处应同时咬槎砌筑，使纵横墙的砌块相互搭接，隔皮砌块露端面；墙体的T字交接处，应使横墙砌块隔皮露端面；6、由于采用预拌砂浆，砌体灰缝应控制在810左右，为保证竖向灰缝密实度，砌筑时要求砌块端面应抹灰；灰缝应横平竖直、上下错缝、砂浆饱满，随砌随勾缝；7、砌筑时墙体与混凝土柱之间留1015缝隙，使墙体与主体之间采用柔性连接，随砌随填聚合物水泥砂浆，减少不同材料接缝处
12、裂缝的出现；8、由于本工程工期较紧，在砌筑二层以上墙体时可适当增加砌筑高度，砌至梁底时留37缝隙，待结构验收，墙体沉降稳定后，提前洒水湿润填入微膨胀细石砼，由内向外分2次塞实、抹平；9、空心砖墙砌体应严格控制砂浆稠度，为了确保砌筑砂浆的强度等级，要求用M5预拌砂浆砌筑须认真管理并加以实施，其次是严禁使用过夜砂浆。10、注意砌体的组砌方法。由于空心砖单纯依靠砌竖缝砂浆不易饱满，所以在墙上增加勾填工序是必要的，保证竖缝砌筑饱满，另外对填充墙上最上一皮斜砌砖应采用承重实心砖或采用微膨胀细石混凝土分2-3次填实，并应在墙体砌筑砂浆沉实周之后再进行11、空心砖墙外墙墙面水平方向的突出部分如线脚、雨棚、出
13、檐、窗台等，除应满足建筑节能要求外，还应做泛水、滴水及斜面，以避免由于积水引起的干湿交替作用而破坏。12、空心砖的砌筑应做到上下、内外搭砌，砖柱附墙垛及转角的砌体要防止包心砌法和错缝小于60mm的内通缝。砌体砂浆应饱满、砖缝均匀，水平及竖直灰缝厚度应为812mm。13、使用空心砖砌体不得打砖，其门窗旁及短(窗间)墙长度应与砖模数相匹配。短墙长在300mm以下时应为100mm的倍数，大于300mm的当每增大个200m可有5mm-10 mm的排队余地。砌筑前应按墙体砌筑组放砖施工草图进行排砖。当墙的长度与砖模数不符时，不足模数部分由实心砖或素砼调整。每班操作结束前应对砌筑墙面进行清扫，清除墙面砂浆
14、瘤子。15、使用空心砖砌筑外墙时，为提高砌体防水能力，朝外面的砖应选择棱角齐全，竖缝接触面饱满度应达到90以上。满足竖缝饱满度要求的方法可用勾抹子仔细补喂灰浆勾填操作。16、施工中须留设的临时过道口，侧边离交接处墙面不应小于600mm。过道口留置的磋应做成直马牙突出槎，沿高度不超过500mm配2根直径为6mm拉结钢筋(道拉搭长度不少于500mm)，或增设小钢筋混凝土构造柱的方法补强。17、踏步斜磋应及时接砌。磋接砌时应仔细清理磋面，砌前润水，磋缝砂浆应饱满。18、使用空心砖砌体的，般不宜在墙上留置脚手架眼(孔)，必须留置的要经计算，且应在横杆(扎梁)下加木垫块，但不得在小于1000mm的窗间墙、转角的600mm范围内、砖过梁内、120mm厚以下的空心墙留置脚手眼。19、空心砖一经组砌，就要防止外力的碰撞。严禁用敲击方法纠正砌筑质量偏差。20、空心砖砌体在雨季施工时应做好以下工作： (1)及时测定现场的砖含水率调整配合比； (2)控制砖的含水量，含水量超量的砖宜分散使用，避免砌体滑移； (3)砂浆的搅拌、运输、使用应有防雨措施，不致改变稠度。（4）空心砖砌体在未凝固前，遇有大雨应有防雨水冲刷砂浆的遮盖防护措施。
