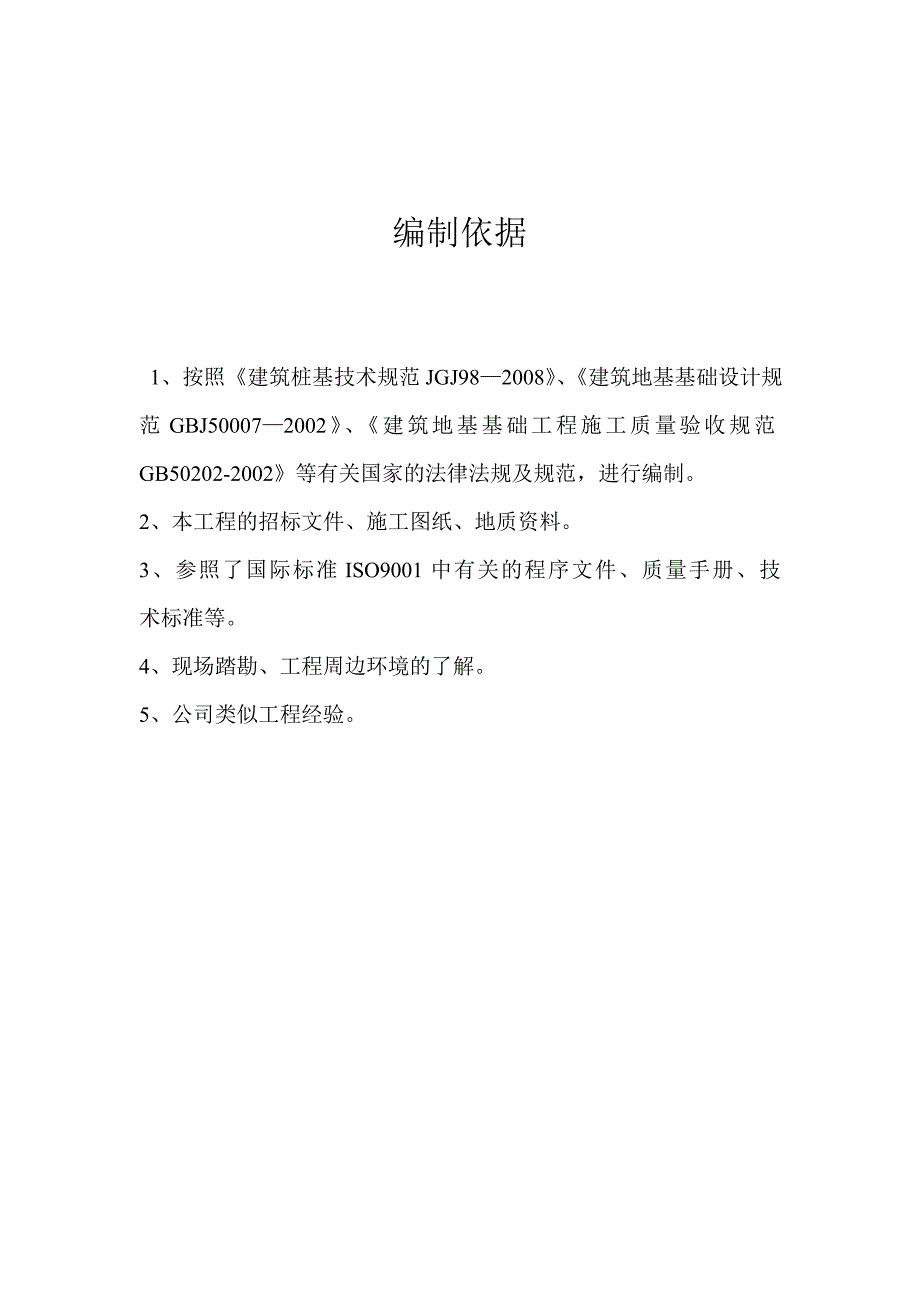

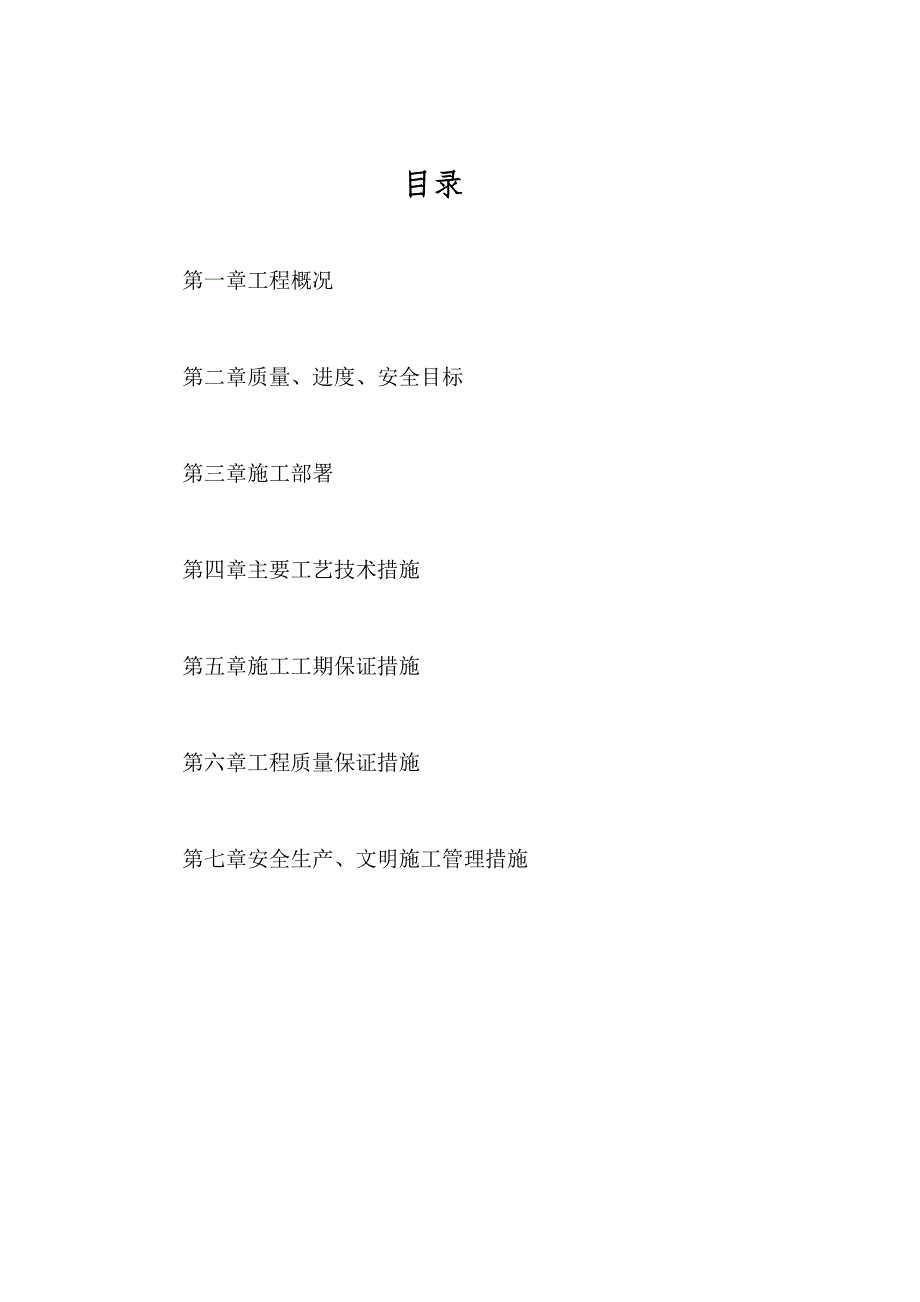

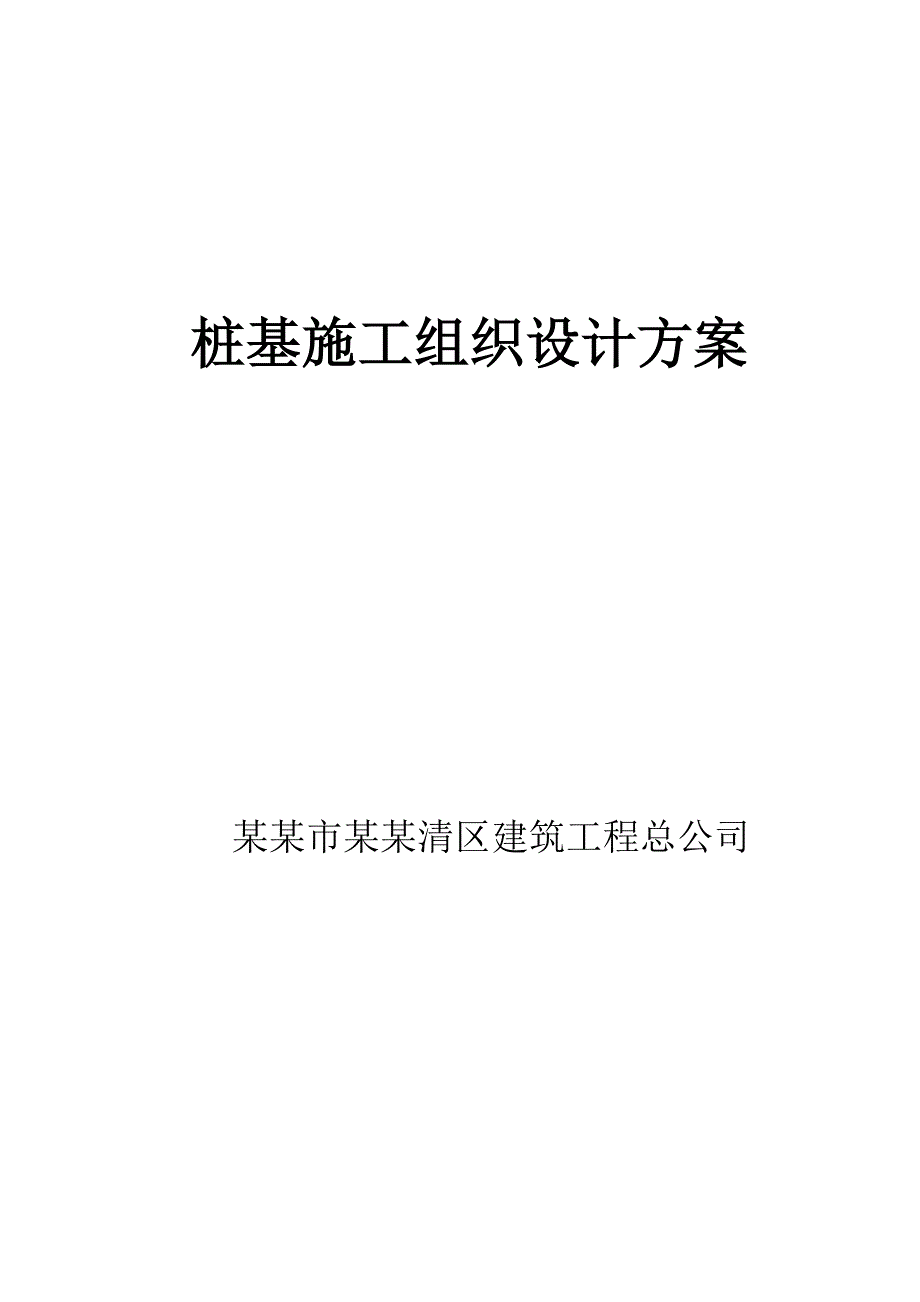

1、 桩基施工组织设计方案 某某市某某清区建筑工程总公司编制依据 1、按照建筑桩基技术规范JGJ982008、建筑地基基础设计规 范GBJ500072002、建筑地基基础工程施工质量验收规范GB50202-2002等有关国家的法律法规及规范，进行编制。2、本工程的招标文件、施工图纸、地质资料。3、参照了国际标准ISO9001中有关的程序文件、质量手册、技 术标准等。4、现场踏勘、工程周边环境的了解。5、公司类似工程经验。 目录第一章工程概况第二章质量、进度、安全目标第三章 施工部署第四章 主要工艺技术措施第五章施工工期保证措施第六章 工程质量保证措施第七章安全生产、文明施工管理措施第一章 工程概况
2、本工程黄庄街小学位于某某清区，四至范围为东至经九路，南至滨河路，西至规划边界，北至黄庄街初级中学。本工程黄庄街中学位于某某清区，四至范围为东至经九路，南至黄庄街小学，西至规划边界，北至纬二路。 本工程黄庄街小学为普通钢筋混凝土钻孔灌注桩桩基础，单桩竖向抗压极限承载力标准值为2150KN（有效桩长范围），单桩竖向抗压承载力特征值为1050KN。本工程0.000相当于大沽标高6.85米。桩砼强度等级C35,其中工程桩221根，试桩3根。桩身的竖向钢筋接头应采用焊接连接，桩内每次接头不超过竖筋总数的50%，且每次接头间距不小于1米，抗压桩纵筋锚入承台不少于35d。桩基设计等级为丙级，要求采用静载荷试
3、验方法确定单桩竖向极限承载力标准值，静载荷试桩工作应在施工不少于28d后进行，试验采用慢速加载维持法。静载试验试桩一数量为三组，同时应对其它工程桩进行动测检验以确定成桩质量，检测数量为总桩数的30%，且不少于20根。试桩报告需经设计确认后方可进行桩基全面施工。本工程黄庄街中学为600钢筋混凝土钻孔灌注抗压桩基础，混凝土为C35。桩身的竖向钢筋接头应采用焊接连接，桩内每次接头不超过竖筋总数的50%，且每次接头间距不小于1.0米。抗压桩纵筋锚入承台不少于35d,抗拔桩纵筋锚入承台不少于40d。桩端持力层为9粉质黏土层，桩端大沽标高20.50米，其中工程桩是290根，试桩3根。局部下室采用600钢筋
4、混凝土钻孔灌注抗拔桩，桩端持力层为9粉质粘土层，桩端大沽标高17.00米。试桩结果满足设计要求后方可进行桩基全面施工。桩基设计等级为丙级，要求采用静载荷试验方法确定单桩竖向极限承载力标准值，静载荷试桩工作应在施工不少于28d后进行，试验采用慢速加载维持法。工程桩一有效桩长范围内单桩竖向抗压极限承载力标准值预估为2150KN，工程桩二有效桩长范围内单桩竖向抗压极限承载力标准值预估为1000KN，试装加载值应考虑送桩本分的承载力。静载试验试桩一数量为四组，试桩二数量为二组，同时应对其它工程桩进行动测检验以确定成桩质量，检测数量为总桩数的30%，且不少于20根，柱下三桩及三桩以下的承台每个承台下抽检
5、数量不得少于一根，位置根据施工情况由甲方、设计及监理共同确定。试桩报告需经设计确认后方可进行桩基全面施工。承包方式：某某大佑建设工程有限公司质量要求：符合（工程施工质量验收规范）标准。工程地质情况：勘察院对本工程的岩土工程勘察报告。本工程场地地下水对混凝土结构具有微腐蚀性， 腐蚀介质为硫酸根；在干湿交替作用时对混凝土结构中的钢筋有中等腐蚀性，腐蚀介质是氯离子。故应对桩基混凝土采取防腐措施。第二章 质量、进度、安全目标根据招标文件要求，我公司将工程质量、进度、安全目标确定如下： 质量目标：工程施工质量和管理质量目标达到（工程施工质量验收规范）的合格标准。 进度目标：自甲方签字确认的开工日期后15
6、天内完成投标范围内工作。（不包括不可抗力停待时间）。（具体以开工报告为准）。 安全文明施工目标：确保施工期内安全零事故；争创杭州安全、文明施工标化工地。第三章 施工部署第一节施工策划和施工准备一、 施工策划 根据本工程地质条件，结合我公司的技术水平，机械装备和施工经验，使工期尽可能提前，实行桩基施工和保护周围环境二位一体的原则。同时考虑现场实际情况及配备的用水、用电情况，我公司拟投入3台钻机。 针对本工程特定的地质条件，届时将针对实际情况采用改进钻头等措施，抽调精兵强将，科学合理安排各道工序，采用平行作业，交叉作业相结合的施工方法，精心组织，精心施工，确保质量；按期完成任务。二、施工顺序及施工
7、区段的划分根据施工要求工程桩开工前应先进行试打桩，试打桩结束后，我们将根据试打桩的参数、工程工期及现场实际情况，开动所有钻机进行工程施工；为了确保工期，对施工场区进行划分；每台钻机都划分好界限范围，避免出现撞车的发生。三、 施工准备 我们将在接到甲方中标通知后三天内做好以下生产和技术准备。1、生产准备办理夜间施工许可证及有关手续； 组织人员、设备进场，平整场地，搭建临设，树立安全牌，布设防火设施。挖好泥浆循环池及废浆池；平整好材料堆场和钢筋制作场地；安装好临时用水、用电； 落实好钢材、商品砼等材料供应商。确保施工材料及时进场，做好开工前一切材料进 场准备工作。 所有设备应进行检测、维修；不合格
8、机械不得使用。2、技术准备 做好钢材、商品砼的用量预算、编制施工用料的计划并及时提供给合格的供应商，确保材料的及时供应；及时去有资质的试验室做好原材料的复试工作。 根据施工总图，检验建筑灰线，确定标志和高程、水准点； 组织施工人员、操作人员进行施工图纸、地质情况、技术、安全规程交底； 认真仔细地阅读施工图纸、积极认真地做好图纸的会审工作；做好开工前的有关技术资料的准备工作。四、试成桩 做好开工准备工作后，征得甲方、监理同意，马上进行试成孔作业，施工中详细记录各道工序的各项数据，特别对工程扩底的情况有详细的记录和测量数据，并且会同监理、设计、勘察单位等确认有关施工参数、检验核对地层情况是否合适，
9、最后编制好试打桩报告，请监理、设计、勘察、甲方等有关单位签字盖章，作为以后施工的参考依据。第二节现场项目管理配备 为了保证本工程施工建设顺利进展并早日竣工，我公司以实施三控制、二管理、一协调的项目管理模式，按照项目法施工原则，组建项目经理部。下设各职能组室，另配备质量员、施工员、测量员、材料员、计量员、安全员、资料员等管理人员。根据生产要素优化组合与动态管理的原则对工程进行系统管理，实行项目以理负责制，使施工过程中始终进行统一指挥，协调平衡。资料员技术员：第三节施工场地总平面布置一、施工场地总平面布置图 针对本工程采用院内施工，机械设备，人员多，车辆进出频繁等。为达到文明施工，确保正常施工，如
10、何布置现场平布置图是关键，具体详见施工平面布置图。二、 施工场地和施工通道 1、施工现场的三通一平业主基本解决。 2、施工用电：建设单位提供的施工用电，施工单位将根据业主提供的总配电箱；引出若干三相五线制电缆接到施工现场各点的配电箱，为桩机施工提供方便的施工用电。 3、施工用水：利用河水水源，施工单位将根据施工需要合理布设水管，做到每台桩机都有单独的水龙头来供应，以方便施工及生活用水。 4、场地排水：场地排水采用明沟排水系统，明沟沿施工场地内呈井字型布设，分设若干个集水井。明沟和集水井的侧面及底部采用50厚C10混凝土浇筑，并沿集水井放1%的斜坡，以保证排浆畅通。施工污水经过沉淀池沉淀后，再用
11、泥浆车外运，在场地大门出口处设置洗车槽，避免汽车轮胎带出污泥污染场外环境，同时防止污水流出污染环境。 5、临时施工设施 钢筋制作场是现场加工钢筋，制作钢筋笼的场所，由钢筋加工棚，钢筋堆场和钢筋笼制胎膜组合而成，设置在场地的北部。 行政生活设施：集中在场地南边的空地上，办公室、会议室、食堂、职工宿舍、材料、工具间等设置在场地的东北角。第四节机械设备器具配备计划 本工程采有6套CZ30-60型钻孔桩机。具体施工设备详见下表： 进场机械设备明细表 序号名称单位数量用途备注 1、CZ30-60型钻机台8成孔、成桩（37KW） 2、3PN-L型泥浆泵台10成孔、清孔、排浆(22KW) 3、7.5Kw立式
12、排污泵台8泥浆循环及排废浆（7.5KW） 4、250（219）导管米950灌砼施工 5、泥浆比重仪、漏斗粘度套2泥浆性能测定 6、坍落度测试器只2砼坍落度测定 7、151515试模副20砼试块制作 8、FC砼运输车辆10砼运输 9、JG-400型切割机台3钢筋笼制作10、钢筋盘圆机台3钢筋笼制作 11、BX1-315F-2电焊机台10钢筋笼制作 12、DZQ-202全站仪台1工程式测量 13、J2经纬仪台2桩位测量 14、DS-3水准仪台3桩位标高 15、扩底钻头个8桩扩底 16、电缆线米按需而定 17、灌砼漏斗只8灌砼施工 18、QY-16型吊车辆1进出场19、翻斗车辆2场内清理20、电脑台
13、1资料 21、桩孔检测仪台1工程检测 22、柴油发电机台1备用 23、枕木米按需而定第五节劳动力配备计划 本工程实行计划二十四小时连续施工，总计开动钻机6台，编制作业人员50人，详见下表所示： 主要施工人员配备表 作岗位班组人数工作岗位内容 成孔班848定位、成孔、扩底、成桩、洗导管。 灌浆班230灌注水下砼、清洗现场制笼班230钢筋笼制作及安放测量班13协助测量员放线定位、校正护筒 机电班13机械、电器设备安装维修保养勤杂班13场地清理、清洗出场车辆炊事班14生活伙食 累计121第六节施工材料计划 施工材料是否能及时到位，直接关系到工程的进度。因此应制定详细的材料采购和供应计划。 本工程施工
14、的主要材料有：钢材、商品砼。钢材从施工工期和每个施工阶段计划考虑，分期分批依次进材；及时与供应商联系，做到随叫随到。商品砼等材料要求供应商派人到现场蹲点，以保证随时供应。 施工中将严格按照国家有关规范要求落实好供应商，严把材料质量关，并及时向供应商提供材料需求单，与监理工程师一起做好验收工作。保质保量完成材料的供应。第七节施工进度计划 本工程确定工程桩施工工期为15天（不可抗力因素除外）。项目名称施工进度计划第八节竣工验收 工程桩施工完毕后3天内，所有桩机全部退场，场地清理完毕。同时做好与总包之间的一系列服务与交接工作。待工程挖到设计桩顶标高时，进行桩位复核，桩基动测等一系列验收工作。最后把资料按要求汇编成册，及时递交给有关单位。第四章 主要工艺技术措施 本桩基工程主要采用CZ30-60型钻机冲击钻进，泥浆护壁，二次清孔，并采用250（219）油轮式导管灌注水下砼。
