《中泰峰景住宅楼节能施工方案.doc》由会员分享，可在线阅读，更多相关《中泰峰景住宅楼节能施工方案.doc（24页珍藏版）》请在第壹文秘上搜索。

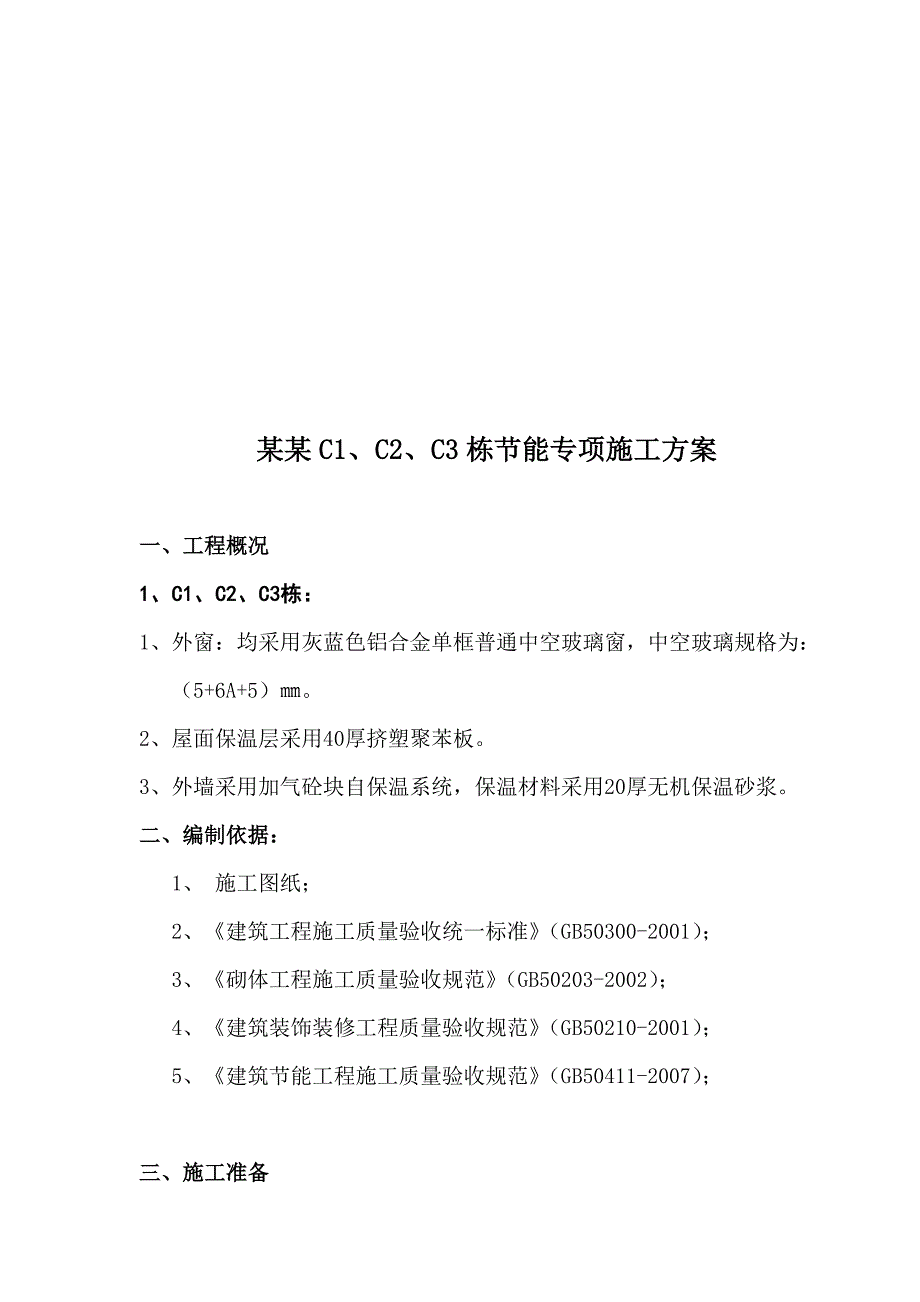

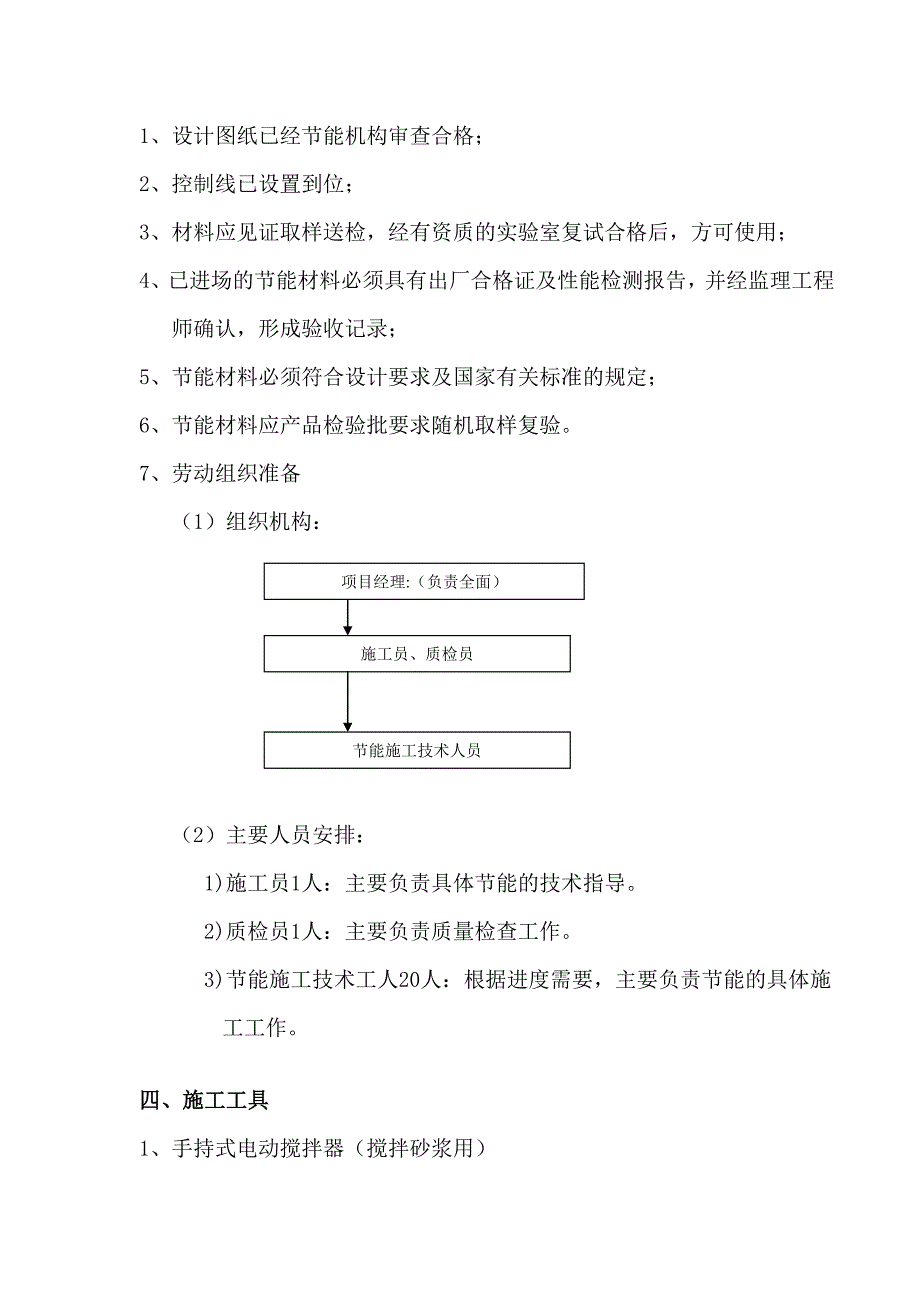

1、某某C1、C2、C3栋节能专项施工方案一、工程概况1、C1、C2、C3栋：1、外窗：均采用灰蓝色铝合金单框普通中空玻璃窗，中空玻璃规格为：（5+6A+5）。2、屋面保温层采用40厚挤塑聚苯板。3、外墙采用加气砼块自保温系统，保温材料采用20厚无机保温砂浆。二、编制依据：1、 施工图纸；2、 建筑工程施工质量验收统一标准（GB50300-2001）；3、 砌体工程施工质量验收规范（GB50203-2002）；4、 建筑装饰装修工程质量验收规范（GB50210-2001）；5、 建筑节能工程施工质量验收规范（GB50411-2007）；三、施工准备1、设计图纸已经节能机构审查合格；2、控制线已设置

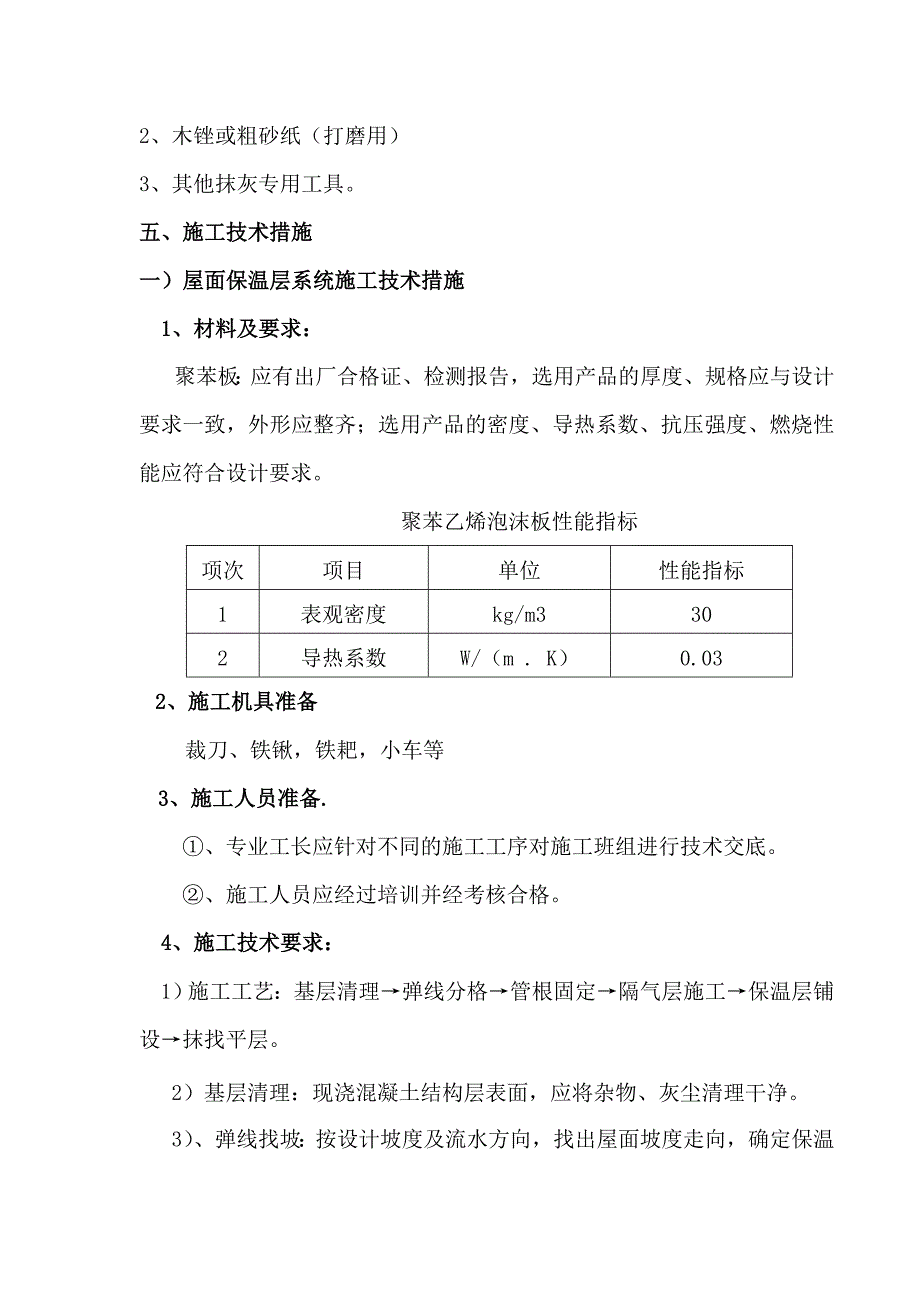

2、到位；3、材料应见证取样送检，经有资质的实验室复试合格后，方可使用；4、已进场的节能材料必须具有出厂合格证及性能检测报告，并经监理工程师确认，形成验收记录；5、节能材料必须符合设计要求及国家有关标准的规定；6、节能材料应产品检验批要求随机取样复验。7、劳动组织准备 （1）组织机构：项目经理:（负责全面）施工员、质检员节能施工技术人员 （2）主要人员安排： 1)施工员1人：主要负责具体节能的技术指导。 2)质检员1人：主要负责质量检查工作。 3)节能施工技术工人20人：根据进度需要，主要负责节能的具体施工工作。四、施工工具1、手持式电动搅拌器（搅拌砂浆用）2、木锉或粗砂纸（打磨用）3、其他抹灰专
3、用工具。五、施工技术措施一）屋面保温层系统施工技术措施1、材料及要求：聚苯板：应有出厂合格证、检测报告，选用产品的厚度、规格应与设计要求一致，外形应整齐；选用产品的密度、导热系数、抗压强度、燃烧性能应符合设计要求。聚苯乙烯泡沫板性能指标项次项目单位性能指标1表观密度kg/m3302导热系数W/（m . K）0.032、施工机具准备裁刀、铁锹，铁耙，小车等3、施工人员准备. 、专业工长应针对不同的施工工序对施工班组进行技术交底。 、施工人员应经过培训并经考核合格。4、施工技术要求：1）施工工艺：基层清理弹线分格管根固定隔气层施工保温层铺设抹找平层。2）基层清理：现浇混凝土结构层表面，应将杂物、灰
4、尘清理干净。3）、弹线找坡：按设计坡度及流水方向，找出屋面坡度走向，确定保温层的厚度范围。4） 管根固定：穿结构的管根在保温层施工前，应用细石混凝土塞堵密实。5）、 隔气层施工：24道工序完成后，设计有隔气层要求的屋面，应按设计做隔气层，涂刷均匀地漏刷。6）、保温层铺设：干铺板块状保温层：直接铺设在结构层或隔气层上，分层铺设时上下两层板块缝应错开，表面两块相邻的板边厚度应一致。7）施工要点：A、屋面保温隔热工程的施工必须在基层质量验收合格后进行。B、铺设保温材料的基层施工验收完以后，将预制构件的吊钩、铁件等进行处理，处理点应抹入水泥砂浆，经检查验收合格，方可铺设保温材料。C、找坡层为粒径在54
5、0mm，不含有石块、土块、重矿渣和末燃尽的煤块的炉渣，铺设时需配比均匀、分层敷设，按要求压实、表面平整，并按图纸要求找坡。D、在找坡层表面，用墨线弹出保温板铺设控制线。E、屋面找坡层施工完成后，应及时进行找平层和防水层的施工，避免其受潮、浸泡或受损。F、板状保温材料应紧贴（靠）防水层，错缝铺贴、铺平垫稳、拼缝严密平整、坡向正确，表面两边相邻的板边厚度应一致，板状保温材料的保温层厚度允许偏差为5%，且不得大于4mm。G、保温层的基层应平整、干燥和干净。H、板状保温材料应紧靠在水泥焦渣表面上，并应铺平垫稳。I、板间缝隙应采用防水胶材料嵌填密实。、注意事项：、板状保温材料运输、存放应注意保护，防止损
6、坏、污染和受潮，雨季应采取遮盖措施，防止水浸或雨淋。、聚苯保温板陈化时间自然养护条件下，不得少于48d，60蒸汽养护不得少于7d，以防止板材收缩变形产生裂缝。、严禁在雨天进行保温层施工。二）无机保温砂浆抹灰1、材料要求:无机轻骨料是收集废弃的无机板粉碎成0.5-5.0大小的颗粒，要求每立方的无机颗粒轻骨料容重不得低于8kg。保温浆料供应商应出具质量保证书，实行质量担保。项 目 单 位 指 标堆积密度 /m3 8.021.0粒度 0.55.0贮存：严禁烟火。无机颗粒包装应放置在阴凉处，防止暴晒和雨淋；运输时防止划损包装，交付时注意与保温胶粉料配套清点。3、保温胶粉料性能及存运条件：保温胶粉主要由
7、氢氧化钙等多种无机材料，辅之以多种高分子材料（保水、缓凝、增稠、粘结等），在工厂采用预混干搅拌技术制成。项 目 单 位 指 标初凝时间 H 4终凝时间 H 12安定性 - 合格拉伸粘结强度 Mpa 0.6（常温28d）浸水拉伸粘结强度 Mpa 0.4（常温28d浸水7d）贮存：通风干燥条件下贮存10个月，运输可按非危险品办理，交付时注意与无机颗粒骨料配套清点。2、材料配制 无机颗粒保温浆料的配制：先开机，将25-28kg(根据墙体及空气相对湿度可做微调)水倒入砂浆搅拌机内，然后倒入一袋28kg粉料搅拌3-5分钟后，再倒入一袋200L无机颗粒继续搅拌6分钟（不得掺入其它材料如水泥等），搅拌均匀后
8、倒后倒出。 在加入无机颗料后不能再渗水搅拌，否则会影响保温层的粘结度和施工。该浆料应随搅随用，在4h内用完，严禁人工搅拌。3、施工要求3.1、墙体保温层施工前应进行基层处理，修补墙体缺陷。基层墙体应毛糙、基本平整，不平整用砂浆找平。混凝土表面要刷界面剂。墙面阳角及易磕损部位应按设计先做好护角。施工前先用水润湿墙面(不宜太湿)。3.2、现场把无机颗粒主凝材料放入搅拌机中渗水搅拌成粘稠状，再放入无机颗粒轻骨料均匀搅拌。稠度满足施工要求及操作要求。3.3、无机颗粒砂浆视设计厚度分道施工，每道施工厚度不超过10mm，用抹刀抹平。3.4、待保温层固化24小时，将第一道抗裂抹面砂浆（应按设计配合比拌制并铺
9、设耐碱玻纤布）用抹刀抹于施工好的无机颗粒砂浆表面。3.5、施工注意事项：施工温度不应低于5摄氏度，保温层固化干燥约72小时后进行防护层施工，觉拌好的保温浆料必须有4小时内用完，回收的落地灰应在4小时内回罐搅拌后使用完毕。抹保温浆料间隔在24小时以上。保温层抹灰时厚度应略高于灰饼厚度，然后用杠尺刮平，用抹子局部平整。3.6、保温浆料应留置同条件养护试块，做好标识，检测其导热系数、干密度、压缩强度、软化系数和凝结时间。三）外墙加气混凝土砌块砖墙1、 前言根据业主要求，本工程的墙体材料选用加气混凝土砌块（墙材厚度200、墙材密度6.5KN/m）。另外，参照建筑设计图纸对砌体工程的要求及考虑现场实际施
10、工中开关、插座、配电箱等定位处墙体较易产生裂缝等通病的现象，为保证砌体工程的施工质量，控制好现场的施工过程，特编制此方案，以指导现场的施工工作。2、 工艺流程：抄平墙体放线（包括控制线） 配制砂浆 摆砖样立皮数杆 铺砂浆 砌砖勾缝（双面） 清理 抄平：砌筑前应在各楼面上定出各层标高，并用水泥砂浆或细石砼找平，使各段砖墙底部标高符合设计要求。放线：将原结构施工的轴线冲洗干净，根据建筑图纸标注打出砖墙轴线及宽度，并分出门窗位置线；另外，为控制好厅房的方直度，需在离墙边线500处弹出墙体控制线。配制砂浆：严格按照规范对加气混凝土砌块砌筑砂浆的配比要求进行配制。摆砖样：开始砌筑时先要进行摆砖排出灰缝宽
11、度，摆砖时应注意门窗位置，砖垛等对灰缝的影响。同时要考虑窗间墙的组砌方法，以及考虑好非整砖摆在何处为好，何处使用锯砖，使各皮砖的竖缝相互错开。在同一墙面上各部位的组砌方法应统一，并使上、下一致。立皮数杆：皮数杆上划有砖的厚度、灰缝厚度、门窗过梁等构件位置。立皮数杆时要用水准仪进行抄平，使皮数杆上的楼地面标高位于设计标高位置上。砌筑采用“三一”砌法，砌筑中严格控制砖墙灰缝厚度和砂浆饱满度，砌筑过程中应三皮一吊，五皮一靠，力争在操作过程中把砌筑误差控制在最低点。勾缝：墙体必须进行双面勾缝。清理：在该层砖砌墙体砌筑完毕后，应及时对墙面和落地灰进行清理。3、施工准备：、选材、场地准备、材料进场A、严格
12、实行材料采购员和工地保管员验收交接制度。进货前先要查验生产厂家的产品标准、查验产品质量、检验合格证件，产品是否已经过专家鉴定，是否有权威的质量技术监督部门的许可认定。实地直观查验评价质量，与产品质量要求相符后，再根据公司的相关管理规定，制定物资合格分承包方，报公司审批，批准后方可购买。进入工地的加气砼砌块以及实心配砖，采购员要向工地材料验收保管员发行交验手续，按上述同样条件进行接验，做到缺一不收，严禁不合格材料进入工地。B、提前对现场堆放材料的场地进行硬化，做好周边的排水沟，保证排水措施落实到位。C、砌块进场应按不同规格和标号分别整齐堆放，高度不得超过1.6m，上垫下盖，保证防潮、防雨、防暴晒
13、。D、砌块进场卸货过程中，严禁整车倒卸，以防损坏、缺棱掉角、断裂。、作业前准备A、检查现场砖砌块的强度、龄期，如果不够不得进行砌筑，不合格的砌块要运离施工现场；B、弹出轴线、墙边线、门窗洞口线、控制线，经复核，办理好预检手续，预检合格后方可进行下一步的施工；C、按标高在皮数杆上标出皮数及窗、门高度位置、过梁等位置；D、墙体连接筋已经施工完毕并通过验收；E、过梁按规格型号进行配筋下料；F、砌筑前必须先把墙体基层清理干净，浇水冲洗；、墙体拉结筋的施工方法、质量保证措施按照规范的要求，对于使用加气砼砌块进行砌筑的墙体拉结筋采取后植做法，结构施工过程中不进行预埋。A、 先排砖，立好皮杆数，按照皮数杆标
14、示的位置进行定位，确保拉结筋落在墙体水平灰缝内；B、 具体的植筋数量按照细则上的要求严格执行：200厚外墙设置4道拉结筋，每道为26的通长钢筋；200厚楼梯墙、分户墙设置3道拉结筋，每道为26的通长钢筋；100厚内墙设置3道拉结筋，每道为16的通长钢筋；C、 用10（或者8）钻头的冲击钻进行打眼、钻孔（注意避开墙柱的受力钢筋，钻孔过程中如击中受力钢筋，可以选择角度钻），纵深为150（保证锚固长度达到设计要求）；D、 用毛刷子清孔，再用鼓风机将孔内的灰尘等吹干净（或者用自来水清洗干净）；E、 采用环氧树脂的混合体作为植筋的粘接剂：环氧树脂（型号为E-）是一种性质优良的高分子合成材料，具有良好的粘
15、接力、耐化学腐蚀性、耐热性、较高的机械强度和优异的电绝缘性能，而且是常温固化，12天内可达最佳性能（加热固化可大大缩短固化作用的时间）；同时，粘接剂的收缩性非常小，吸水性能较低，可以确保拉结筋的粘接力达到设计要求；、材料二次运输的保证措施在材料垂直运输、场地内周转搬运的过程中，注意如下事项：A、 用来堆放砌块的楼面须保持干净、干燥，严禁底部有积水；B、 材料搬运的过程中要小心、轻放、摆放整齐，严禁乱丢、乱放，严禁整斗车倒卸；、材料的使用要求A、上墙使用前，砌块的养护不少于15天；B、如砌块出现断裂、破损（较大）、缺棱掉角（较大）或者泡水现象，禁止上墙使用；C、砌筑前必须对砌体材料进行表面扫灰；4、砌筑过程
