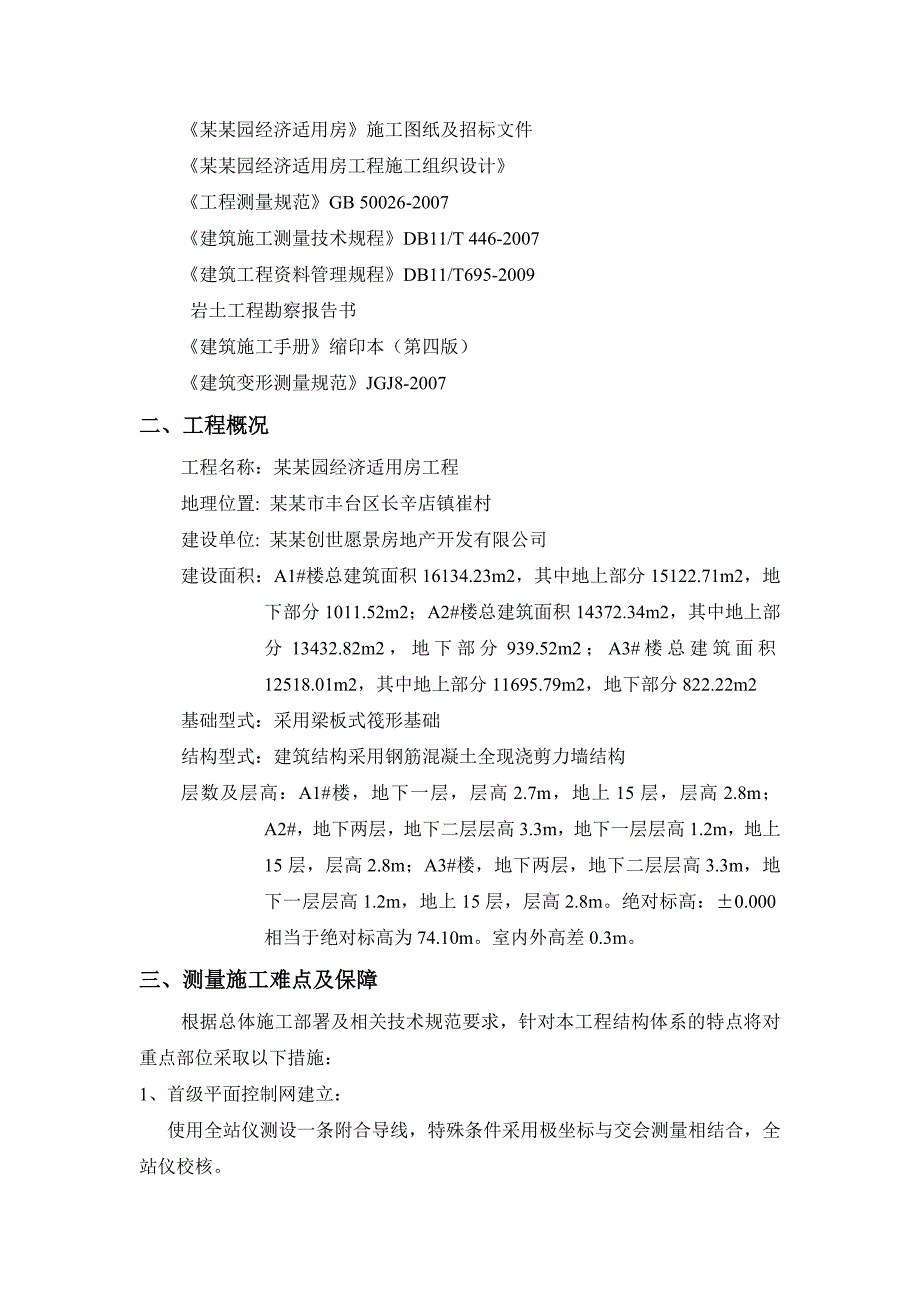

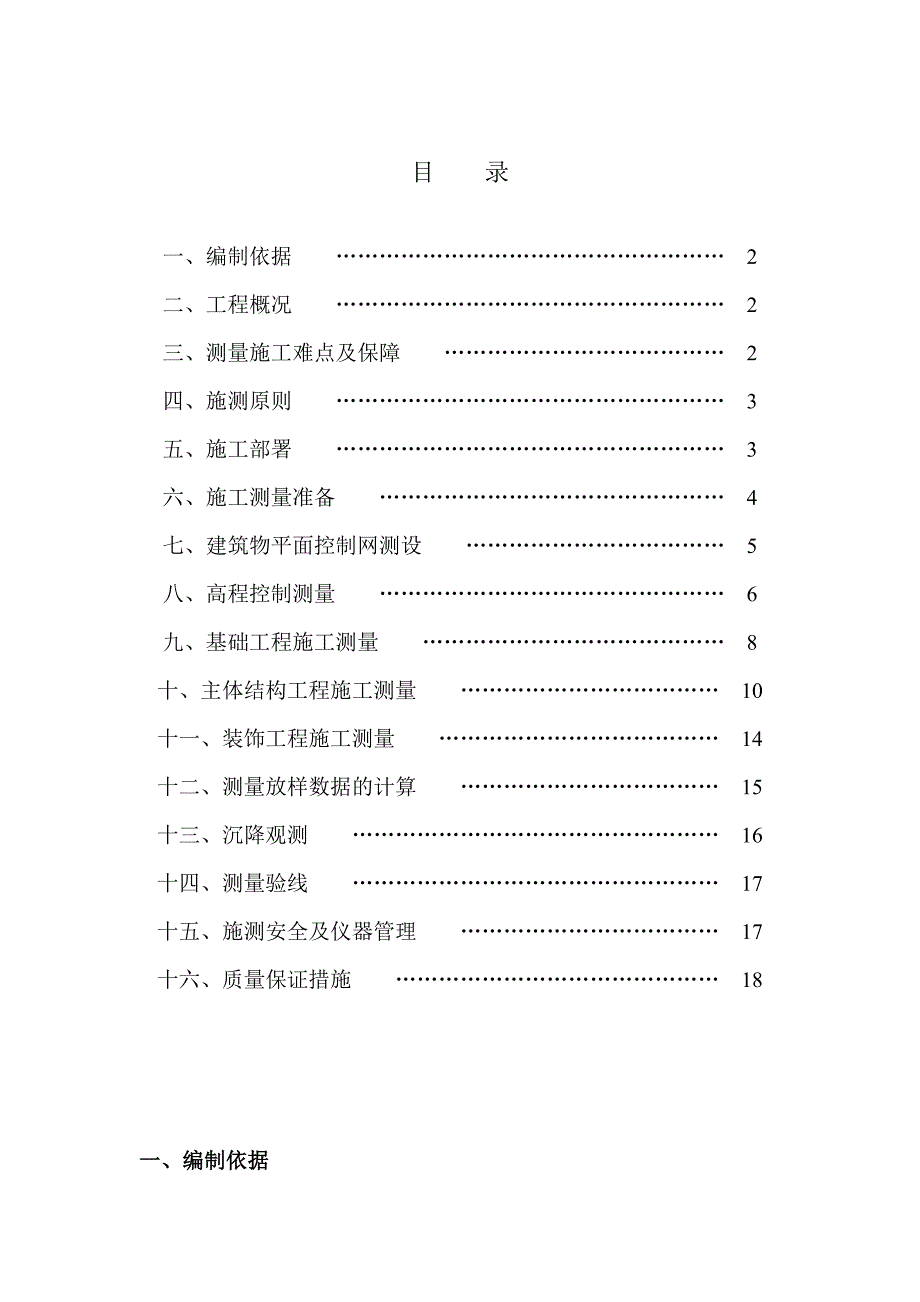

1、目 录一、编制依据 2二、工程概况 2三、测量施工难点及保障 2四、施测原则 3五、施工部署 3六、施工测量准备 4七、建筑物平面控制网测设 5八、高程控制测量 6九、基础工程施工测量 8十、主体结构工程施工测量 10十一、装饰工程施工测量 14十二、测量放样数据的计算 15十三、沉降观测 16十四、测量验线 17十五、施测安全及仪器管理 17十六、质量保证措施 18一、编制依据某某园经济适用房施工图纸及招标文件某某园经济适用房工程施工组织设计工程测量规范GB 50026-2007建筑施工测量技术规程DB11/T 446-2007建筑工程资料管理规程DB11/T695-2009岩土工程勘察报告
2、书建筑施工手册缩印本（第四版）建筑变形测量规范JGJ8-2007二、工程概况工程名称：某某园经济适用房工程地理位置: 某某市丰台区长辛店镇崔村建设单位: 某某创世愿景房地产开发有限公司建设面积：A1#楼总建筑面积16134.23m2，其中地上部分15122.71m2，地下部分1011.52m2；A2#楼总建筑面积14372.34m2，其中地上部分13432.82m2，地下部分939.52m2；A3#楼总建筑面积12518.01m2，其中地上部分11695.79m2，地下部分822.22m2基础型式：采用梁板式筏形基础结构型式：建筑结构采用钢筋混凝土全现浇剪力墙结构层数及层高：A1#楼，地下一层

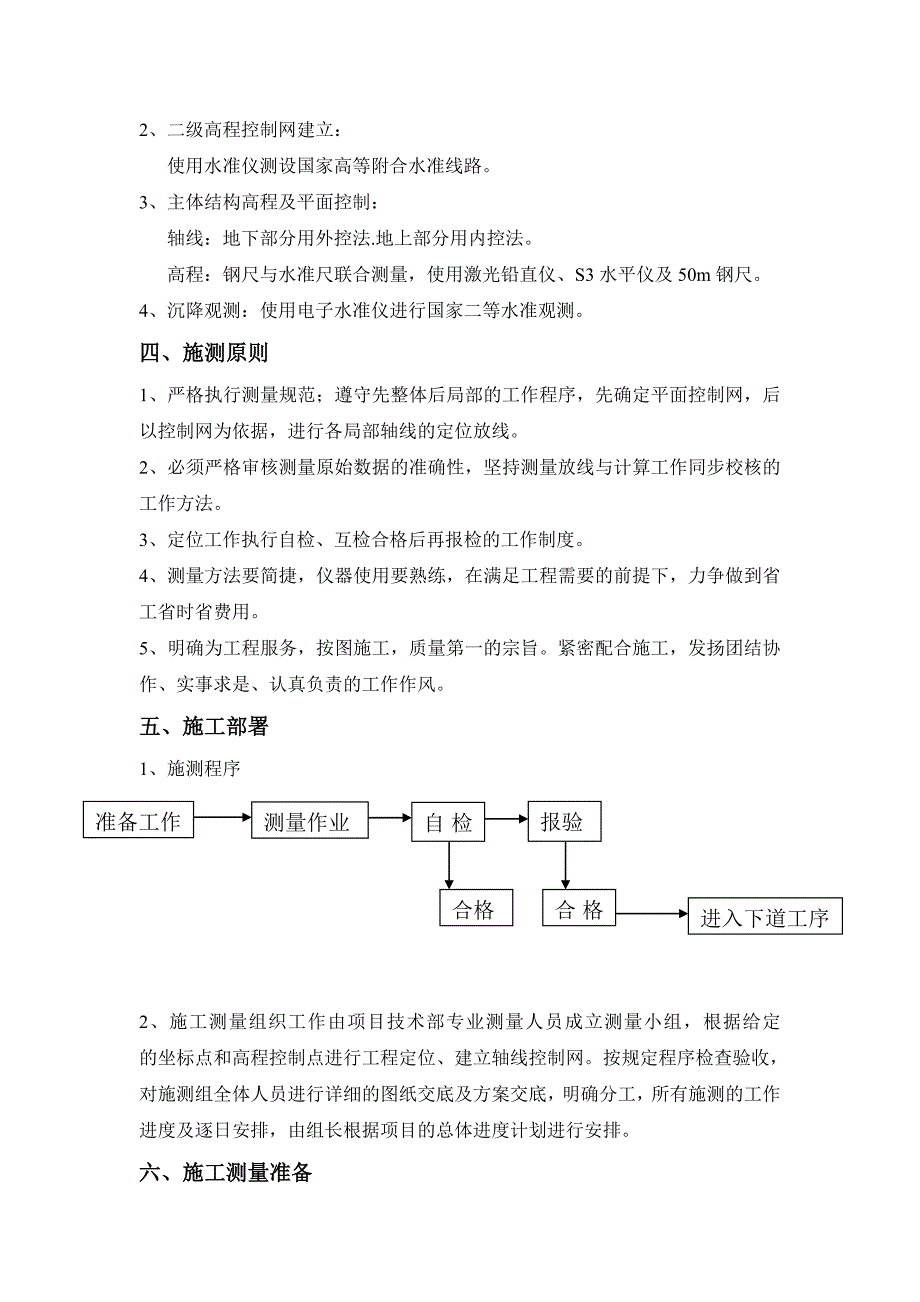

3、，层高2.7m，地上15层，层高2.8m；A2#，地下两层，地下二层层高3.3m，地下一层层高1.2m，地上15层，层高2.8m；A3#楼，地下两层，地下二层层高3.3m，地下一层层高1.2m，地上15层，层高2.8m。绝对标高：0.000相当于绝对标高为74.10m。室内外高差0.3m。三、测量施工难点及保障根据总体施工部署及相关技术规范要求，针对本工程结构体系的特点将对重点部位采取以下措施：1、首级平面控制网建立：使用全站仪测设一条附合导线，特殊条件采用极坐标与交会测量相结合，全站仪校核。2、二级高程控制网建立：使用水准仪测设国家高等附合水准线路。3、主体结构高程及平面控制：轴线：地下部分
4、用外控法.地上部分用内控法。高程：钢尺与水准尺联合测量，使用激光铅直仪、S3水平仪及50m钢尺。4、沉降观测：使用电子水准仪进行国家二等水准观测。四、施测原则 1、严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。 3、定位工作执行自检、互检合格后再报检的工作制度。 4、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。 5、明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。五、
5、施工部署 1、施测程序准备工作测量作业自检工作报验合格合格工作进入下道工序2、施工测量组织工作由项目技术部专业测量人员成立测量小组，根据给定 的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收， 对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。六、施工测量准备1、全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场平面控制点与建筑物的关系，水准点的位置和高程以及首层0.000的绝对标高。在了解总图后认真学习
6、建筑施工图，及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。 （1）工程定位及场地水准点复测：依据业主提供的场区控制点和建筑设计总平面图所标定的定位条件，使用全站仪复测建筑物四角坐标，其点位误差不大于20mm；（2）场地水准点使用DS3级水准仪采用附合测法进行复测，场地水准点的引测误差不大于4 mm。若误差不符合规范要求，基础施工前必须重新定位和测设建筑物平面控制网。2、测量仪器的选用主要测量器具配置见“测量、检测仪器配置计划表
7、”所有测量器具按公司监视和测量装置控制工作程序中的有关要求管理和控制，保证其良好的校准状态。测量施工中使用的仪器必须经检验合格后方可投入使用。测量、检测仪器配置计划表序号器具名称精度、规格数量用途1全站仪ELTA-C20A2测设平面控制网2电子经纬仪TDJ2E2轴线投测、角度测设3电子水准仪DL-102C2标高测设4钢卷尺50m2距离测设5铝合塔尺5m2测量标高6激光垂准仪JC-1002内控点投测3、测量基本要求（1）测量人员设置：根据本工程规模、结构形式及工期要求，结构施工阶段拟设置2名测量人员，其中一名应具备验线资质，其他主要人员应持有当地管理部门所要求岗位证书。（2）测量记录必须原始真实
8、、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。根据工程特点及工程测量规范，此工程设置精度等级为二级，测角中误差20秒，边长相对误差1/5000。七、建筑物平面控制网测设1、平面控制网布设原则（1）平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。（2）平面控制网的坐标系统与工程设计所采用的坐标系统相一致。布设呈矩形。（3）布设平面控制网首先根据设计总平面图、现场施工平面布置图、基础平面图及现场条件进行。（4）控制点应在通视条件良好、安全、易保护的地方。（5）控制桩必须采用混凝土保护,需要时用钢管进行围护,并用红白漆作好标记。如右图
9、所示：2、建筑平面控制网的布设测绘单位完成首级平面控制网及工程定位工作后，施工单位必须对其进行相对角度、距离复测，精度复合有关规范要求后方可进一步进行施工。基础施工前，应根据施工部署、流水段划分重新测设建筑物平面控制网。标桩型式和埋设方法：采用5050500mm木桩，在其周围200mm范围内浇灌300mm厚混凝土稳固，并砌筑40cm砖围护；见下页控制桩埋设示意图。测量精度要求：据工程结构形式和建筑高度，本工程按二级建筑物平面控制网的精度要求测设，其主要技术指标为：测角中误差：12、边长相对中误差：1/15000；以建筑物平面控制网中长、短主控线，根据场区控制点，使用全站仪按极坐标法初步放样长轴
10、上的三个主点（两个在基坑上边沿、一个为长短轴交点），其点位误差不大于10mm。然后将全站仪置于中间主点上测量水平角和边长，检查其直线度和边长相对精度。场地平面控制网允许偏差等级适用范围边长（m）允许偏差边长允许偏差一级重要高层建筑100-30081/24000二级一般高层建筑50-200121/15000当角度偏差大于15或边长相对误差大于1/10000时，应进行现场改化调整。距离沿主轴线方向调整，角度按三点等影响原则调直。根据校测合格的长轴主点测设直角，设置短轴控制点和控制方向。校测合格后，根据建筑物平面布设图，分别沿长、短轴方向测设距离和直角定出其他控制线。控制线随结构逐层弹在外墙上，用以
11、检查复核楼层放线。测设完成后必须实测控制网各夹角和边长，满足精度要求后，将各控制线投测到基坑上沿稳固的地方，并按要求埋设标桩和实施保护措施。（注：平面控制布置图见附图一）八、高程控制测量1、高程控制网的布设原则（1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网， 以此作为保证施工竖向精度的首要条件。（2）高程控制网的精度采用国家三等水准精度。（3）高程控制的建立是根据业主提供的场区水准基点（至少应提供三个），采用DS3水准仪对所提供的水准基点按三等水准精度进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。（4）场区内至少
12、应有三个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回填土边线应不小于15米。2、高程控制网的等级及技术要求 （1）高程控制网的精度，不低于三等水准的精度； （2）半永久性水准点位处于永久建筑物以外，一律按测量规程规定的半永久；（3）引测的水准控制点，需经复测合格后方可使用；（4）桩的方式埋设，并妥善加以保护。 3、高程控制网的等级及观测技术要求（1）高程控制网的等级为三等，水准测量技术要求如下表：等级每千米高差全中误差(mm)仪器型号水准标尺与已知点联测次数附合或闭合环线次数平地闭合差（mm）三级6DL-102C铝合金双面往返各一次往返各一次20L注：1、L为往返测段附合水
13、准路线长度（km）（2）水准测量测站观测限差见下表等级水准仪型号视线长度（m）前后视距较差（m）前后视距累积差（m）中丝视线高度（m）基辅分划、辅助分划或黑面、红面读数差（mm）基辅分划、辅助分划或黑面、红面读数差（mm）三级DL-102C1003.06.00.31.01.5DL-102C752.03.0注：三等水准仪采用变动仪器高度观测单面水准尺时，所测两次高差较差，应与黑面、红面所测高差之差的要求相同。（3）水准路线应按附合路线和环线闭合差计算，每千米水准测量高差全中误差，按下式计算：MW=WW/L 式中：MW-高差全中误差（mm）W-闭合差(mm) L-相应线路长度N-附合或闭合路线环的个数内业计算最后成果的取值：三等水准精确至1mm4、水准点的埋设 在基坑开挖深度2倍范围之外选择安全区域埋设四个场地水准点（若附近有稳固的建筑物也可将场地水准点设置其上）；水准点选取在土质坚硬，便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上，点位应设于便于寻找、保存和引测的地方。九、基础工程施工测量1、平面测设基础施工一般采用经纬仪方向线交会法来投测轴线。基础底板混凝土浇筑并凝固后，根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。然后以控
