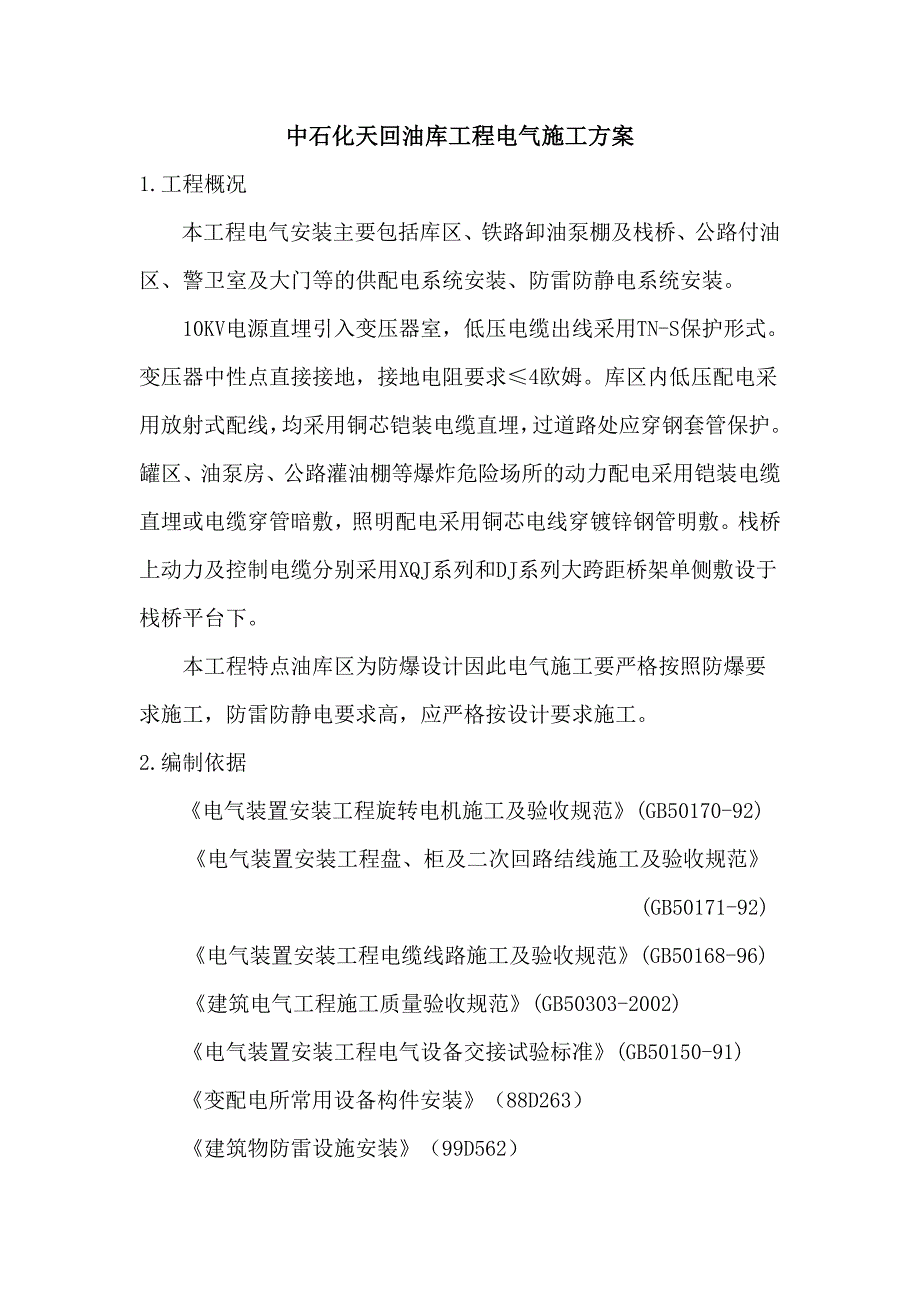

1、中石化天回油库工程电气施工方案1.工程概况本工程电气安装主要包括库区、铁路卸油泵棚及栈桥、公路付油区、警卫室及大门等的供配电系统安装、防雷防静电系统安装。10KV电源直埋引入变压器室，低压电缆出线采用TN-S保护形式。变压器中性点直接接地，接地电阻要求4欧姆。库区内低压配电采用放射式配线，均采用铜芯铠装电缆直埋，过道路处应穿钢套管保护。罐区、油泵房、公路灌油棚等爆炸危险场所的动力配电采用铠装电缆直埋或电缆穿管暗敷，照明配电采用铜芯电线穿镀锌钢管明敷。栈桥上动力及控制电缆分别采用XQJ系列和DJ系列大跨距桥架单侧敷设于栈桥平台下。本工程特点油库区为防爆设计因此电气施工要严格按照防爆要求施工，防雷

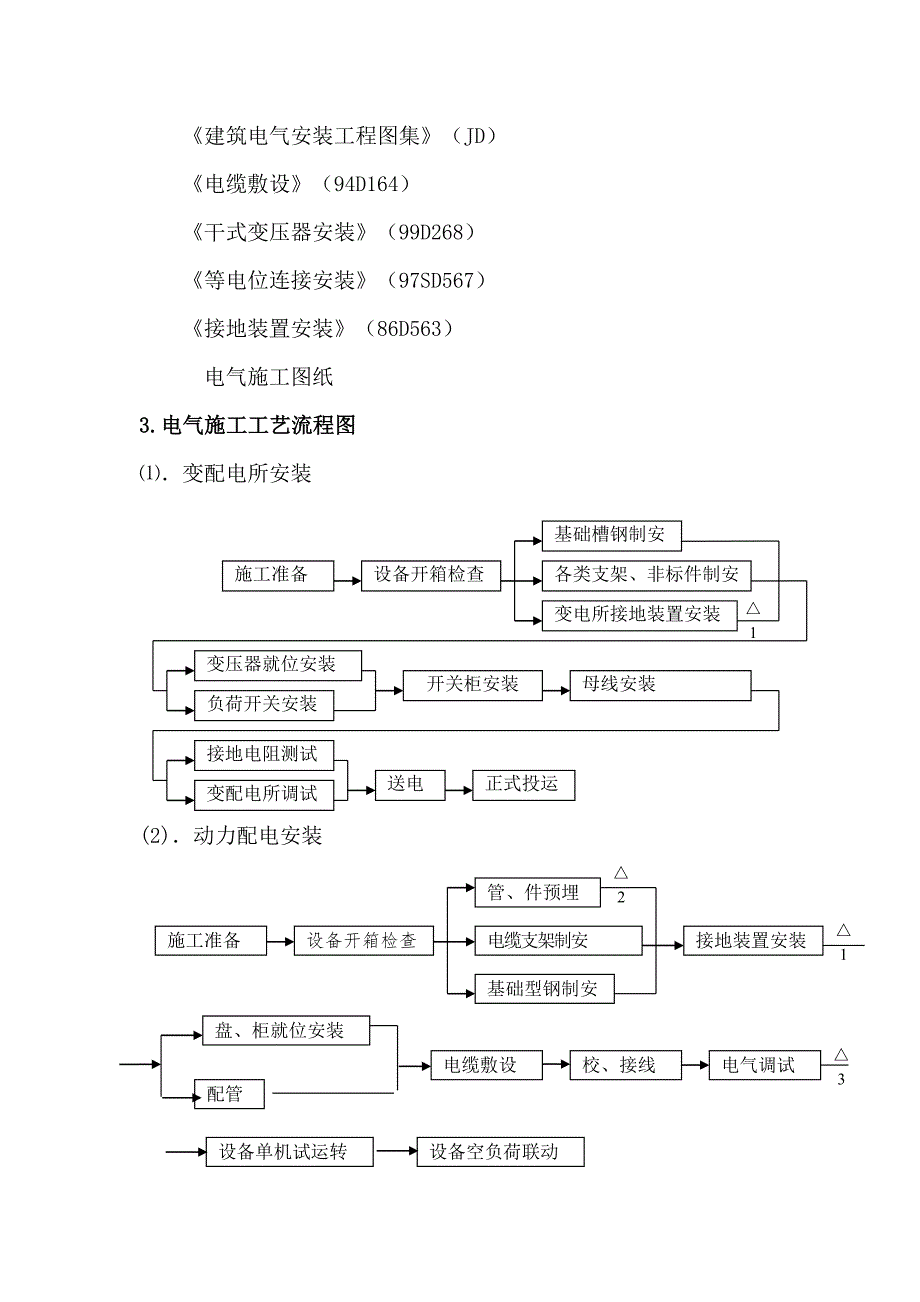

2、防静电要求高，应严格按设计要求施工。2.编制依据电气装置安装工程旋转电机施工及验收规范(GB50170-92)电气装置安装工程盘、柜及二次回路结线施工及验收规范(GB50171-92)电气装置安装工程电缆线路施工及验收规范(GB50168-96)建筑电气工程施工质量验收规范(GB50303-2002)电气装置安装工程电气设备交接试验标准(GB50150-91)变配电所常用设备构件安装（88D263）建筑物防雷设施安装（99D562）建筑电气安装工程图集（JD）电缆敷设（94D164）干式变压器安装（99D268）等电位连接安装（97SD567）接地装置安装（86D563）电气施工图纸施工准备设

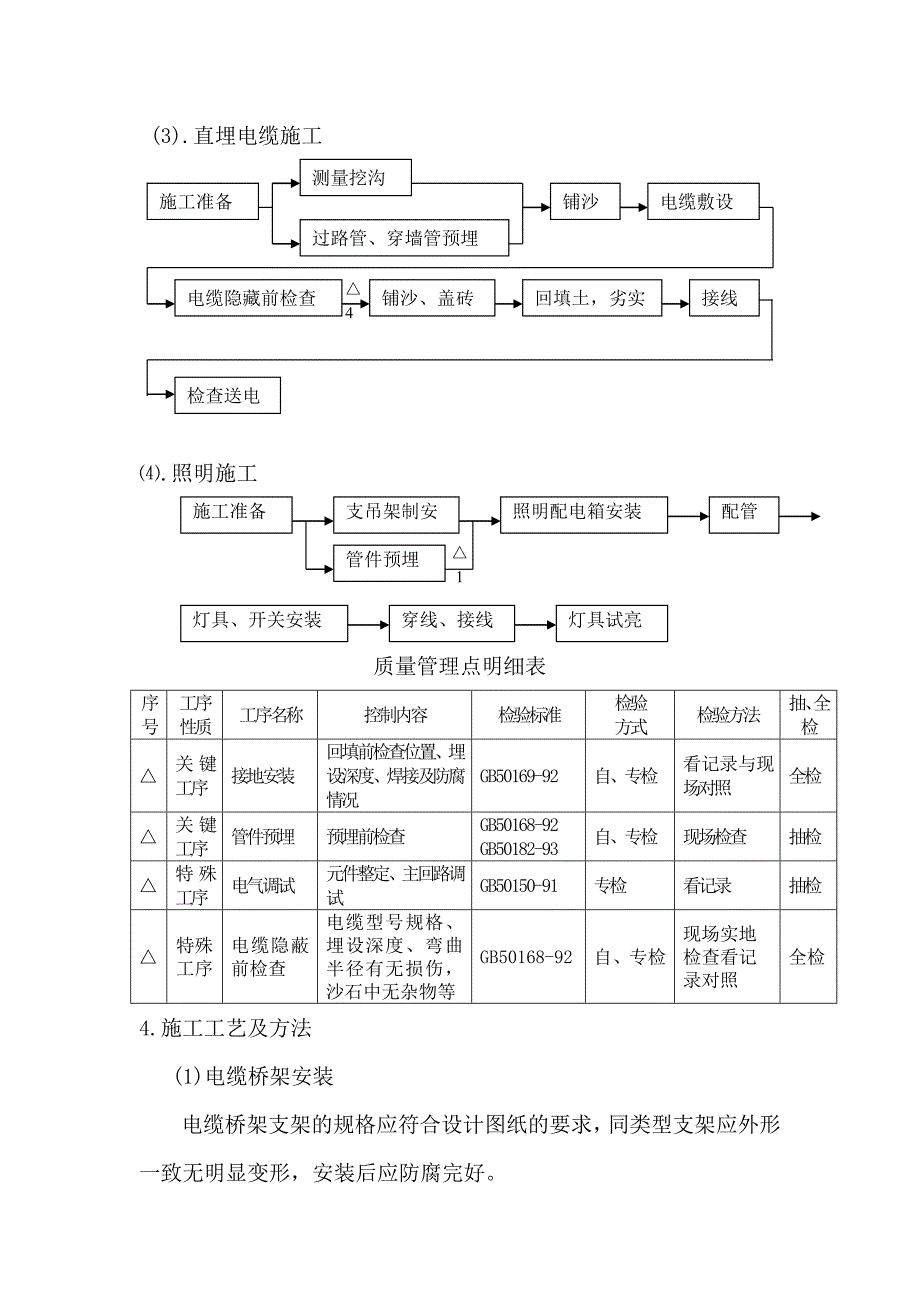

3、备开箱检查基础槽钢制安各类支架、非标件制安变压器就位安装开关柜安装变电所接地装置安装母线安装接地电阻测试变配电所调试送电正式投运负荷开关安装13.电气施工工艺流程图变配电所安装(2)动力配电安装设备空负荷联动施工准备设备开箱检查管、件预埋电缆支架制安基础型钢制安接地装置安装盘、柜就位安装配管设备单机试运转电缆敷设校、接线电气调试312 (3).直埋电缆施工施工准备测量挖沟过路管、穿墙管预埋铺沙电缆敷设电缆隐藏前检查铺沙、盖砖回填土，劣实接线检查送电4施工准备支吊架制安照明配电箱安装配管灯具、开关安装穿线、接线灯具试亮管件预埋1.照明施工质量管理点明细表序号工序性质工序名称控制内容检验标准检验方
4、式检验方法抽、全检关键工序接地安装回填前检查位置、埋设深度、焊接及防腐情况GB50169-92自、专检看记录与现场对照全检关键工序管件预埋预埋前检查GB50168-92GB50182-93自、专检现场检查抽检特殊工序电气调试元件整定、主回路调试GB50150-91专检看记录抽检特殊工序电缆隐蔽前检查电缆型号规格、埋设深度、弯曲半径有无损伤，沙石中无杂物等GB50168-92自、专检现场实地检查看记录对照全检4.施工工艺及方法(1)电缆桥架安装电缆桥架支架的规格应符合设计图纸的要求，同类型支架应外形一致无明显变形，安装后应防腐完好。为保证支架安装的平直，可利用水准仪确定标高，画线，然后将支架焊接
5、于电缆沟内的预埋铁件上，要求焊接牢固，做到横平竖直，支架间距均匀，上下层间距一致。桥架要求水平偏差小于5mm/m,全长小于15mm。电缆支架全程应按设计用扁钢连接、并接地。电缆桥架连接处采用6mm2镀锡铜编织线连接成完整的电气通路。(2)电缆保护管的敷设本工程电缆保护钢管的敷设是以暗敷为主，主要包括照明系统的预埋管、电缆过道路保护管。部分电缆管采用明敷。栈桥上过伸缩缝处采用防爆金属软管连接并要留有一定的余量配管要求：暗管的敷设应与土建紧密配合，防止漏配；所有配管的管口应光滑无毛刺和尖锐棱角，穿线管管口应打喇叭口。弯管弯曲半径不小于10D，钢管弯扁程度不得大于0.1D,电缆管的弯曲半径不应小于所
6、穿入电缆的最小允许弯曲半径。钢管连接采用加套管丝扣连接方式，接头丝扣处应涂电力符合脂,连接应严密，以防地下水和泥浆渗入。由于本工程施工环境属于爆炸火灾危险环境,所以钢管连接不得采用焊接连接方式。暗配管的敷设标高必须符合设计要求，必要时用水准仪来进行确定。暗配管隐蔽前需经监理和质监部门检查合格，并做好隐蔽检查记录。所有配管出口位置应准确无误,电缆管与电机等有振动电气设备的连接应装防爆挠性连管。明配管安装应牢固,并列敷设时应注意管口高低一致。接线盒与管子配套使用时,盒、箱与管连接应紧密,接线盒、箱应密封良好。为了方便电缆敷设，配管时同时将钢丝或铁丝穿入管内。每根管敷设完毕应用钢板等物封堵，防止异物
7、进入管内造成堵塞。钢管应接地良好，与电缆支架、设备、接线盒等断接处可采用圆钢等连通。所有钢管应连成一体并与接地母线连接。 (3)变压器安装核对变压器型号、规格是否与设计图纸相符，按随机清单开箱检查其附件是否齐全及有无损坏。变压器就位需根据现场土建情况，用汽车吊直接甩进变压器室或用道木搭设临时轨道，用脚架吊至临时轨道上，然后用吊链拉入室内。吊装过程中要注意保护好瓷瓶，最好用纸箱或木箱将瓷瓶罩住，防止变压器发生滑动及倾倒，其倾斜角度不应大于15，吊装捆绑应防止损伤变压器高低压瓷瓶及散热器等。依据变压器安装设计尺寸，采用10#槽钢加工制作变压器底座及固定孔、安装孔，要求其防腐良好，底座应固定牢固。基
8、础型钢接地应可靠。变压器接地应牢固可靠，中性点与接地体连成一体。要求变压器二次侧中性点接地电阻不大于4。（5）母线安装a.母线在安装前应先核对其规格型号，必须与设计相符，检查母线材料应光洁平整，不应有裂纹、折皱、夹杂物、变形和扭曲现象。母线应有出厂合格证书。b.母线支持绝缘子安装前应进行交流耐压试验，合格后方可安装。母线的固定采用母线夹板，母线支架等不带电的金属构架应进行可靠的接地，母线的对地距离要符合规范要求。c.母线应减少直角弯曲，弯曲处不应有裂纹和显著的折皱，弯曲半径平弯不小于20mm，立弯不小于150mm。母线与母线的搭接采用相应规格的镀锌精制螺栓连接，连接面必须平整清洁，并涂以电力复
9、合脂。母线平置时，贯穿螺栓应由下往上穿。其余情况，螺母应置于维护侧，螺栓长度宜露出23扣。接触面应紧密，紧固螺栓应用力矩扳手。螺栓应连接牢固，受力均匀，不应使电气端子受到外加应力。d.安装后的母线应平整、光滑，相色正确。母线施工后按设计规定涂刷相应色别的相色漆。设计无规定时，按施工规范，交流A、B、C相分别涂刷黄、绿、红漆。e.成排布置的母线安装应做到横平坚直、角度正确，对称一致，整齐美观。(6)盘、柜安装a.出库开箱检查:型号、规格应符合设计要求,设备无损伤,附件齐全,随机技术文件及质量证明书齐全,作好开箱检查记录。b.依据设计图纸确定各盘、柜的具体安装位置，核对各盘柜的型号是否与设计图纸相
10、符。c.电气成列（排）盘柜的安装应配合土建预埋8#槽钢,利用预埋件制作安装槽钢底座。d.盘柜与底座的连接，用螺栓进行连接，便于检修拆卸。盘柜及其底座均应与接地系统可靠连接。e.根据图纸及现场条件确定就位次序，先内后外依次将盘柜安装到位，调整并固定牢固。f.盘柜安装要求其垂直度不大于1.5/1000，相邻两盘顶部高差度不大于2mm，成列盘柜顶部不平度不大于5mm，成排盘柜间接缝不大于2mm。g.盘柜接地采用镀锡铜编织带与基础型钢连接，要求固定牢固，可靠。h.各类机旁按钮箱、现场控制箱中心距离1.4m，插座中心距地0.3m，控制箱采有40404角钢支架固定在栏杆、柱子或墙上，角钢支架需刷聚胺脂防锈
11、漆两遍，再刷灰色聚胺脂面漆两遍。柜架、控制箱等均应可靠接地。 (7)电缆敷设及接线a.电缆敷设前，应按系统接线图、原理图、盘内配线图等核对电缆清册中的电缆编号、规格、型号的芯数是否一致，然后检查电缆支架、电缆保护管有无漏装、漏配及错装现象，核对无误后才能敷设。b.电缆沟桥架内应清扫干净，无积水和杂物等。c.电缆敷设前,须使电缆线路通道畅通,金属部分防腐完整,电缆保护管、支架接地连接完成。电缆型号规格符合设计要求。电缆外观无损伤，绝缘良好。d.电缆敷设必须由专人负责。在敷设电缆前向全体作业人员交底，说明电缆型号、规格、根数、始末位置及敷设在电缆桥架上的层数。e.电缆（线）应避免在热风管道或温度较
12、高的设备上平行敷设，交叉敷设时应按规范要求留出安全间距。电缆进入电缆沟、建筑物以及穿管时出入口应采用防火胶泥封闭。f.电缆敷设时应排列整齐，不宜交叉，并及时加以固定和装设标志牌，标志牌上应注明线路编号，电缆型号规格及起讫点，标志牌字迹清楚，不易脱落。g.电缆的固定：垂直敷设的电缆在每个支架、桥架上每隔2米需加以固定；水平敷设时首尾两端、转弯、电缆接头两端都需固定。h.动力电缆及控制电缆不得混在一起，严格按照设计要求分层敷设。i.电缆敷设完毕后应按设计要求进行绑扎固定及挂牌。j.电缆终端头制作采用热缩头，性能可靠，密封好，外形美观,控制电缆及屏蔽电缆采用KT2型控制电缆头，以达到统一、美观、协调
13、，确保质量的目的。电缆头的制作按热缩头生产厂家说明书的要求进行。制作电缆中间头或终端头时，从剥切电缆开始应连续操作直至完成。缩短绝缘暴露时间，不应损伤线芯和保留的绝缘层，附加绝缘的包绕材料，做头前应清洁并去潮。k.接线应整齐美观，连接正确，线号清晰齐全，接线处要留有一定的余量L.直埋电缆敷设挖沟前应与业主或工程监理取得联系，了解开挖处地下有无障碍物，然后根据施工图画出沟的宽度及走向，沟的开挖深度按设计要求为-0.7米，过路处穿焊接钢管在路面下1米通过。由配电室引出的多根平行电缆平行敷设其净距应大于0.1米，电缆与油管线平行敷设其间距要大于1米。挖沟后清除杂物，沟底铺100mm厚的软土或沙层后再
14、敷设电缆。电缆敷设时应留有适当的余度。电缆敷设完毕后应依照标准进行绝缘测试，高压电缆要做耐压和泄漏试验。及时请业主及工程监理进行隐蔽工程检查验收。验收合格后再铺100mm厚软沙并盖砖或混凝土板，板宽应超过电缆两侧各50mm。直埋电缆穿越厂区道路、建筑物时应用水煤气钢管保护，保护管伸出道路两端不小于1m。在电缆进出建筑物及拐弯处应设标志桩，指明电缆的数量、深度、起点、终端及线路变化。标志桩露出地面150mm。M.电缆防火措施虽然本工程采用ZR阻燃电缆，仍需作好电缆敷设完毕后的防火措施，杜绝火灾事故。现场施工时应重点注意电缆孔洞的封堵，不应有明显的裂缝和空隙,所有埋管在穿好电缆后，用防火涂料将两端
15、口封堵，要求均匀密实地包裹在电缆周围，厚度不小于20mm，防火堵料变硬时，可将其放入40左右热水中，使其变软后再安装，严禁使用明火或电炉加热。 H电缆敷设完毕后，电缆井、沟内应用中砂填充。(8)防雷接地系统安装a.电源进入配电装置前应重复接地，接地电阻小于10欧。各建筑物内作到总等电位接地，凡因电气绝缘损坏而可能带电的电气设备外壳、支架、电线外皮等应接地（PE线）外，建筑物的栏杆、水管、基础钢筋等均应与PE线相焊接。b.避雷带、接地网应严格按设计和规范要求进行制作和安装。接地极及接地网的安装标高必须符合设计要求。接地网连通后须测量接地电阻值，应符合要求，否则加打接地极或加降阻剂。c.接地线及避雷线的连接采用焊接，要求焊接牢固可靠，焊接部位应防腐良好，搭接长度应符合规范要求，即圆钢6D，扁钢2B。d.电气设备钢基础、控
