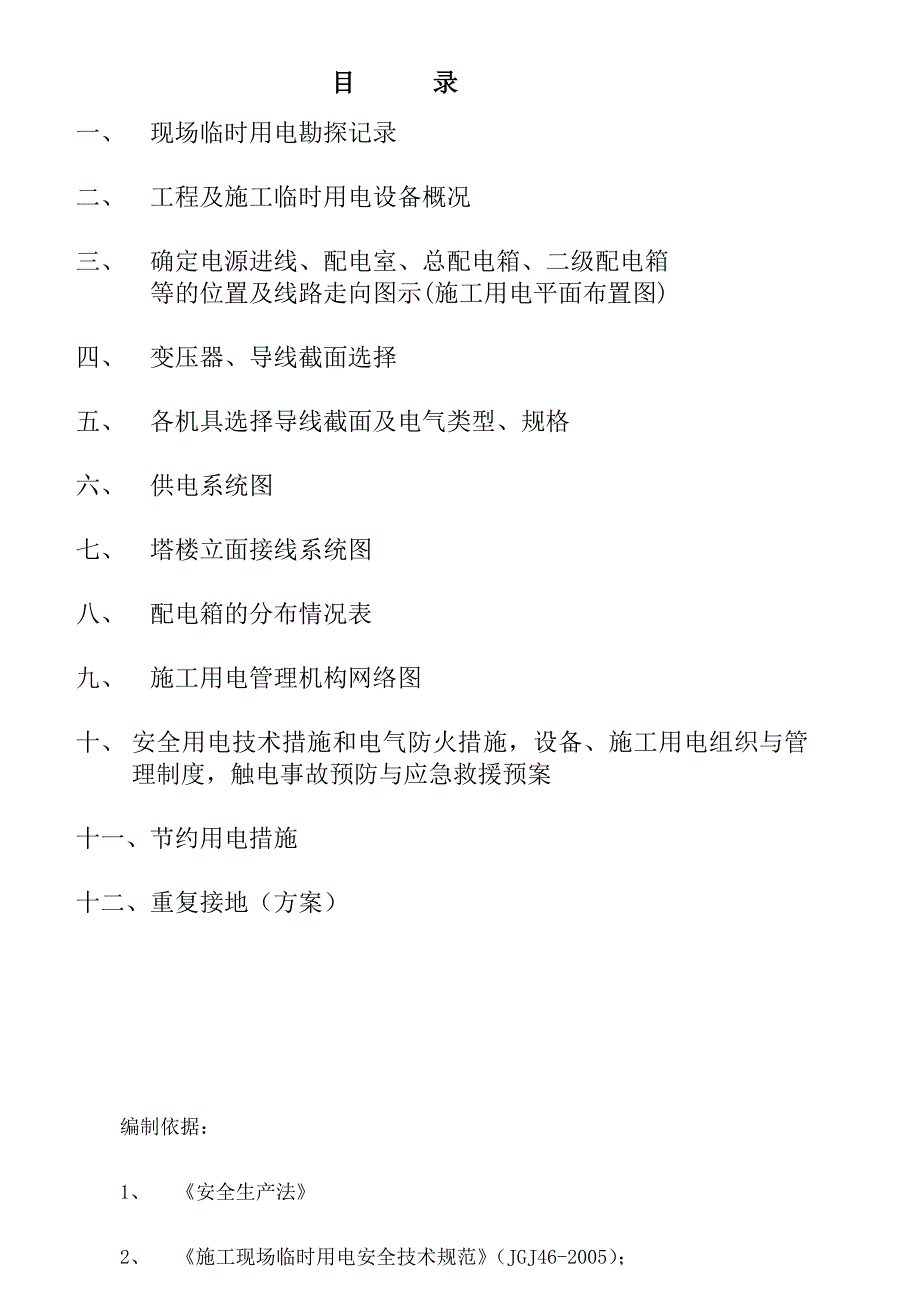

1、目 录一、 现场临时用电勘探记录二、 工程及施工临时用电设备概况三、 确定电源进线、配电室、总配电箱、二级配电箱 等的位置及线路走向图示(施工用电平面布置图)四、 变压器、导线截面选择五、 各机具选择导线截面及电气类型、规格六、 供电系统图七、 塔楼立面接线系统图八、 配电箱的分布情况表九、 施工用电管理机构网络图十、 安全用电技术措施和电气防火措施，设备、施工用电组织与管理制度，触电事故预防与应急救援预案十一、节约用电措施十二、重复接地（方案）编制依据：1、 安全生产法2、 施工现场临时用电安全技术规范（JGJ46-2005）；3、 建筑施工安全检查标准（JGJ59-99）4、 IS9001

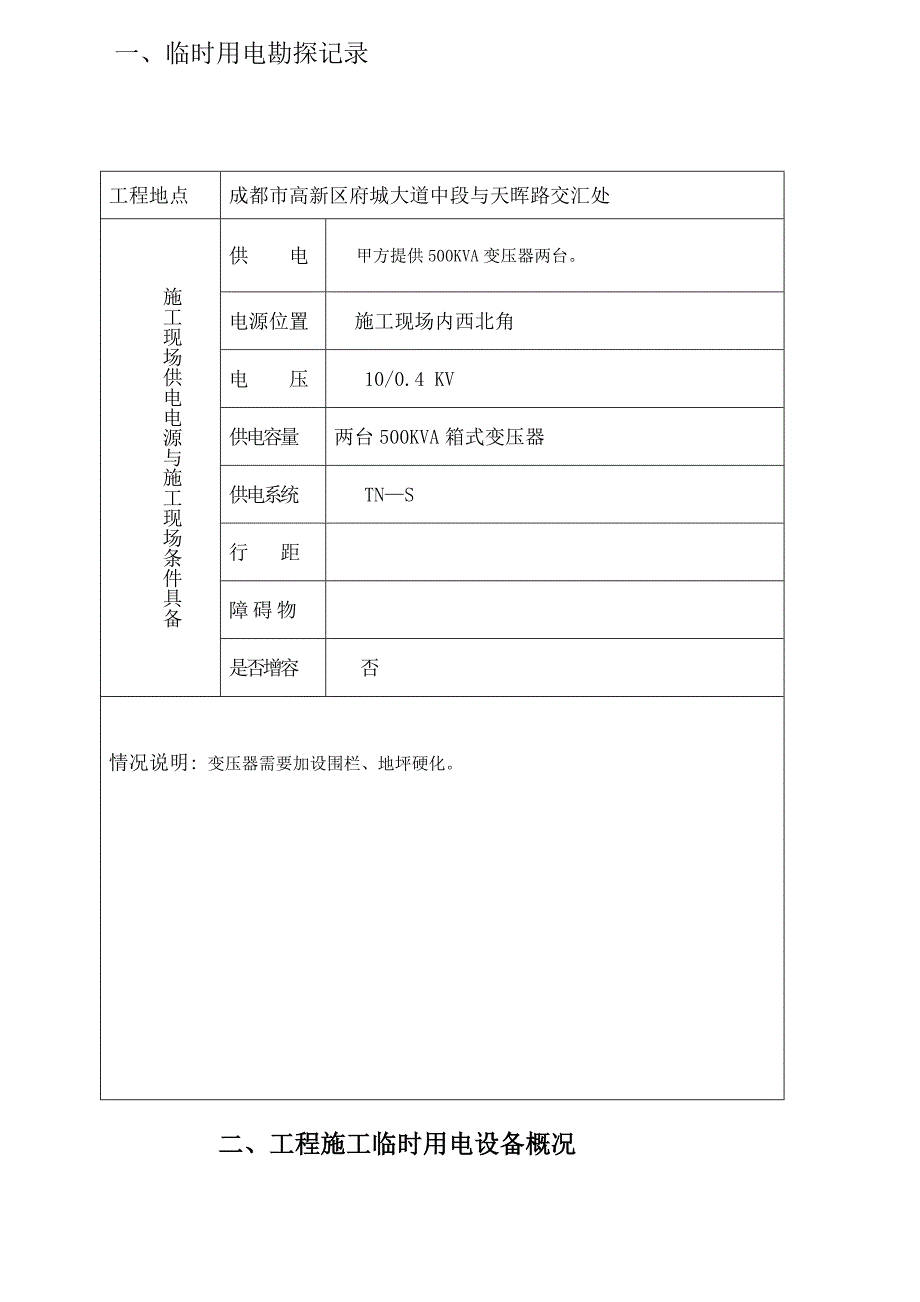

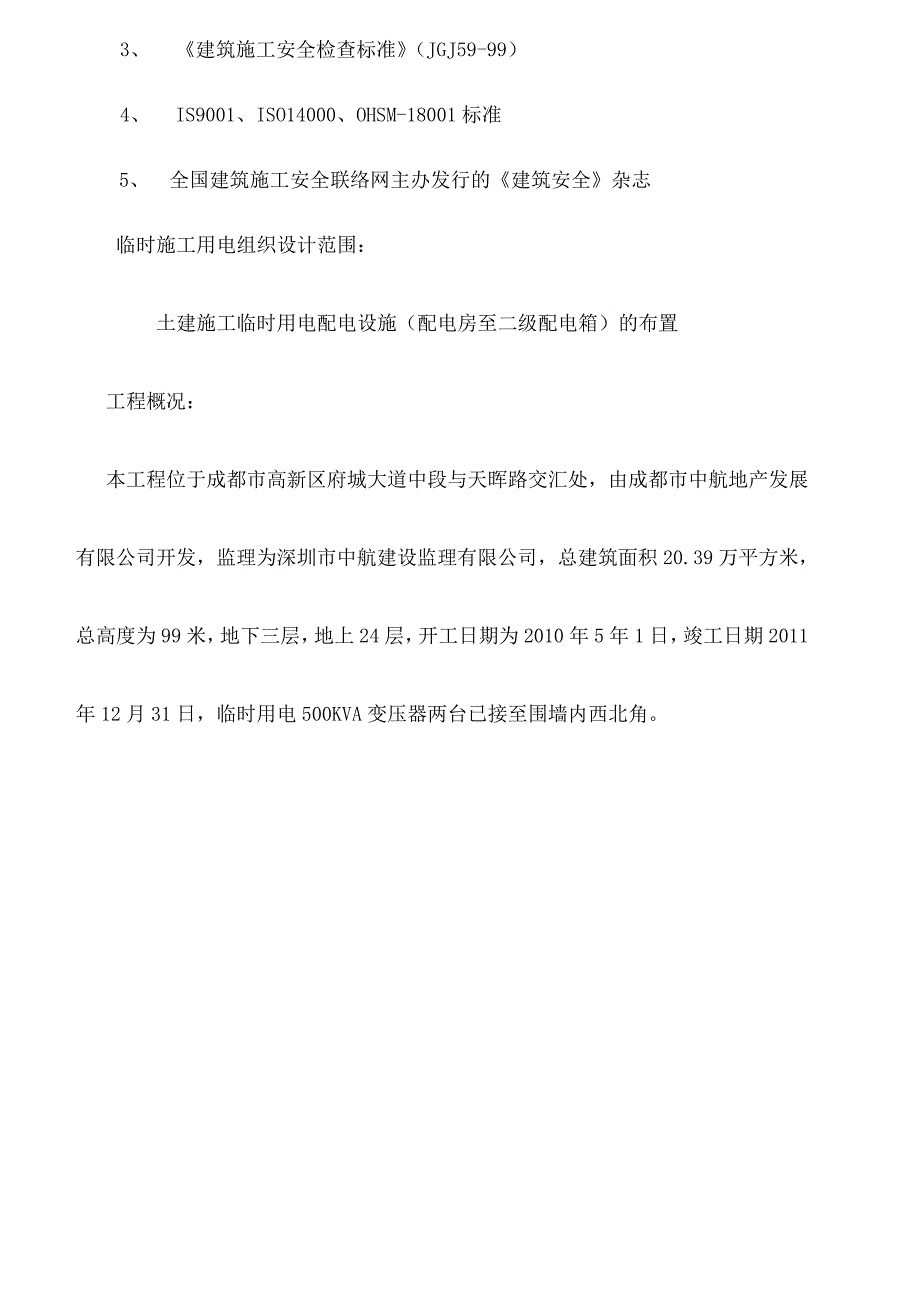

2、、ISO14000、OHSM-18001标准5、 全国建筑施工安全联络网主办发行的建筑安全杂志临时施工用电组织设计范围： 土建施工临时用电配电设施（配电房至二级配电箱）的布置工程概况：本工程位于成都市高新区府城大道中段与天晖路交汇处，由成都市中航地产发展有限公司开发，监理为深圳市中航建设监理有限公司，总建筑面积20.39万平方米，总高度为99米，地下三层，地上24层，开工日期为2010年5年1日，竣工日期2011年12月31日，临时用电500KVA变压器两台已接至围墙内西北角。一、临时用电勘探记录工程地点成都市高新区府城大道中段与天晖路交汇处施工现场供电电源与施工现场条件具备供 电 甲方提供5
3、00KVA变压器两台。电源位置 施工现场内西北角电 压 10/0.4 KV供电容量两台500KVA箱式变压器供电系统 TNS行 距 障 碍 物 是否增容 否情况说明: 变压器需要加设围栏、地坪硬化。 二、工程施工临时用电设备概况工程分布施工项目用电设备名称厂型规格数量（台）单台功率（KW）合计功率（KW）地基与基础施工抽（潜）水泵杭州污水泵152.233夯土机韶关20360主体施工混凝土输送泵HBT60390270塔式起重机SCM-H3/36BG一台、C6015两、QTZ5012、482328施工电梯SC200/20023366高扬程水泵80D12-9218.537平板振动器广东61.59插入
4、式振动器广东301.545台式园盘锯广东6318钢筋加工机械联接用设备4416钢筋弯曲机合肥工大GJBT-40B8324钢筋切断机韶关GJ-4045.522钢筋调直机固特25.511竖向电渣压力焊成都AVTO10001024.9249闪光对焊机华东VNI-100337.2111.6交流电焊机上海BXI-3151513.2198施工、办公、生活用照明镝灯具、碘钨灯、日光灯、白炽灯等功率（KW）100设备总数台136电动机设备总功率KW954焊接设备总功率KW558.7明照设备总功率KW100三、确定电源进线、配电室、总配电箱、二级配电箱等位置及线路走向（施工用电平面布置图）（附一）四 、（一）变
5、压器容量的选择：1、临时施工用电量的计算： 临时施工用电量计算公式: P1 P1S总 = K（K1 +K2P2+K3 P2） S总 = K (K1 +K2P2+K3 P2） Cos Cos 式中:P1= 954KW P2= 558.7KVA S总工程总用电量（KVA）P3= 100KW K 备用系数,取1.04-1.1 P1 动力设备的额定输出功率总和(KW)S总 =1.05( 0.4954/0.73+0.4 P2-全工地照明用电量(KW) P3-焊接设备电量(KW) 558.7 +0.7100) cos-功率因素,取0.73=1.05（552.74+223.48+70） K1 -动力设备同时
6、率,取0.4=888.54（KVA) K2-焊接设备同时使用系数,取0.4 K3 照明同时使用率,取0.72、电流核定： 1#箱变： I额 =721.7AP =PN1+ PN2=242+282=524（KW） KP KPi IAB= I 线= (A)3Vcos 3V线cos0.75241000 式中: = I线 线电流 (A)1.7323800.8 K 设备组需用系数取.0.7 Pi 设备组计算负荷 (KW) =696.64(A) I额 721.7（A）2#箱变： I额 =721.7AP =PN3+ PN4+ PN5=105+155.7+168=428.7（KW） KP KPi IAB= I
7、线= (A)3Vcos 3V线cos0.7428.71000 式中: = I线 线电流 (A)1.7323800.8 K 设备组需用系数取.0.7 Pi 设备组计算负荷 (KW) =569.95(A) I额 721.7A本工程施工用电总容量为888.54KVA,甲方提供两台500KVA，单台额定电流为727.1A，供电总容量为1000KVA箱式变压能满足该工程施工需求；为满足施工要求，现场配备一台150KVA发电机，确保停电情况下重要工序不间断施工。（二）导线选择及校核导线选择1. N1回路，混凝土泵（备）90KW，3#塔吊82KW，2#钢筋房二级箱用电50KW，二级配电箱等零星用电20KW。
8、 P(N1)= 242KW L= 90m 电流计算: 电流计算公式: KP(N1) KPi IAB= I 线= (A)3Vcos 3V线cos0.72421000 式中: = I线 线电流 (A)1.7323800.8 K 设备组需用系数取.0.7 Pi 设备组计算负荷 (KW) =321.73(A) 查表应选VV3120+250mm2载流量为330A的塑料铜芯聚氯乙烯护套电力电缆地埋、填砂、浇100mm混凝土保护敷设。 V 线电压(V) cos 功力因素取0.7 0.8按允许电压降要求计算线截面: 按允许电压降要求计算线截面公式: KP(N1)L KPiL S= % S= % (mm2) C C 0.724290 = % 式中: 775 % S 导线截面 (mm2) =39.60(mm2)
