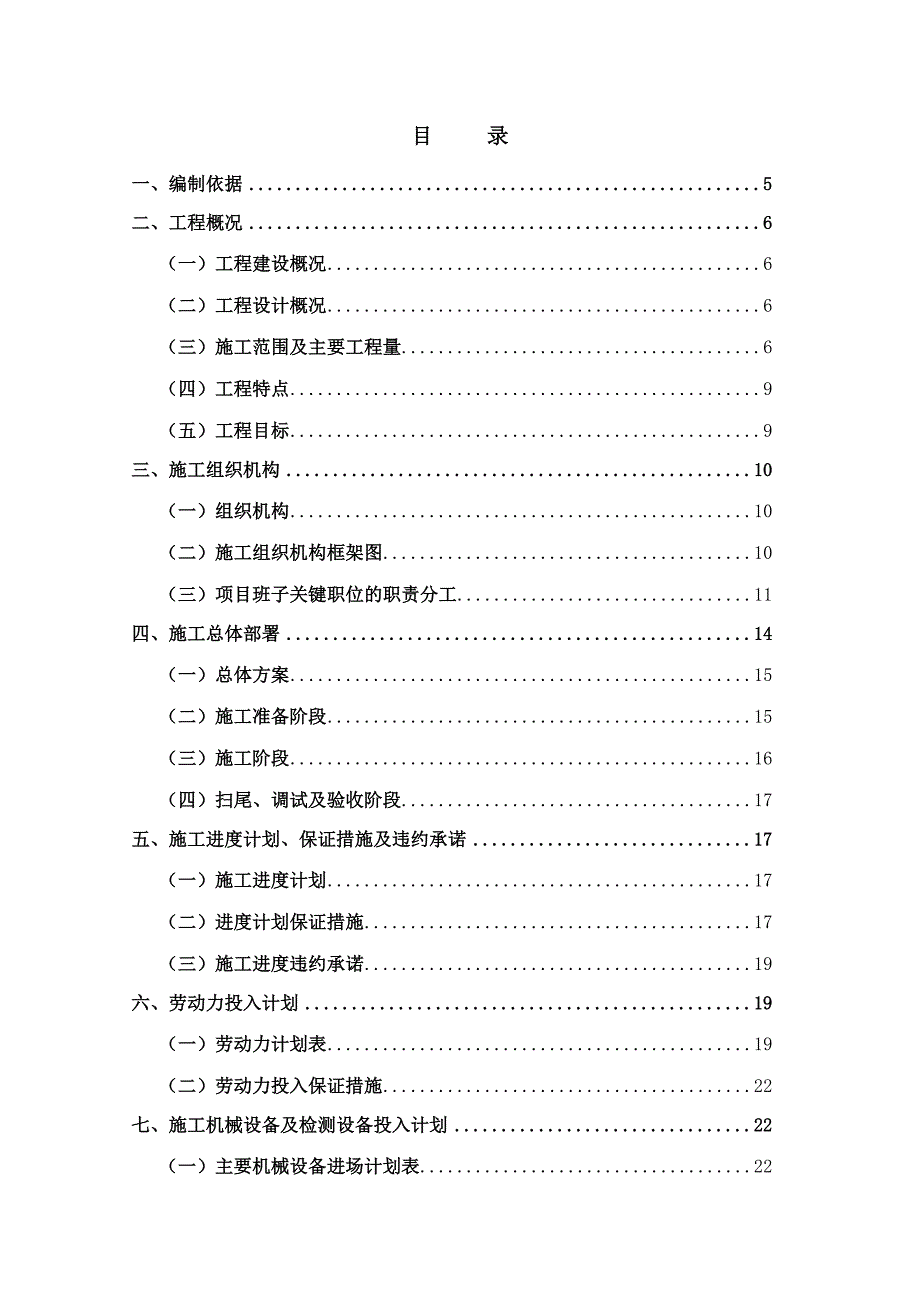

1、目 录一、编制依据5二、工程概况6（一）工程建设概况6（二）工程设计概况6（三）施工范围及主要工程量6（四）工程特点9（五）工程目标9三、施工组织机构10（一）组织机构10（二）施工组织机构框架图10（三）项目班子关键职位的职责分工11四、施工总体部署14（一）总体方案15（二）施工准备阶段15（三）施工阶段16（四）扫尾、调试及验收阶段17五、施工进度计划、保证措施及违约承诺17（一）施工进度计划17（二）进度计划保证措施17（三）施工进度违约承诺19六、劳动力投入计划19（一）劳动力计划表19（二）劳动力投入保证措施22七、施工机械设备及检测设备投入计划22（一）主要机械设备进场计划表22

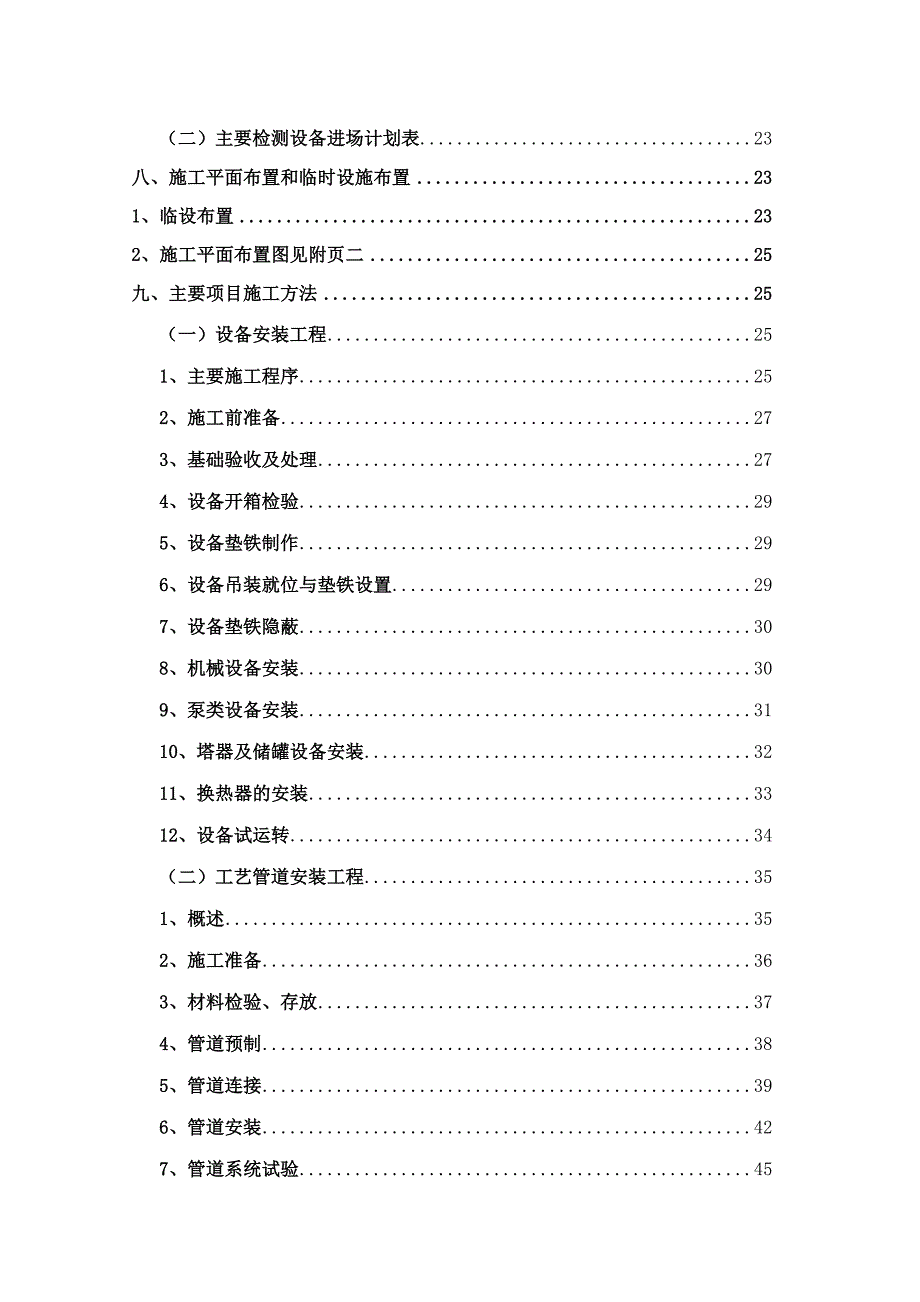

2、（二）主要检测设备进场计划表23八、施工平面布置和临时设施布置231、临设布置232、施工平面布置图见附页二25九、主要项目施工方法25（一）设备安装工程251、主要施工程序252、施工前准备273、基础验收及处理274、设备开箱检验295、设备垫铁制作296、设备吊装就位与垫铁设置297、设备垫铁隐蔽308、机械设备安装309、泵类设备安装3110、塔器及储罐设备安装3211、换热器的安装3312、设备试运转34（二）工艺管道安装工程351、概述352、施工准备363、材料检验、存放374、管道预制385、管道连接396、管道安装427、管道系统试验458、管道系统吹扫与清洗479、管道涂漆

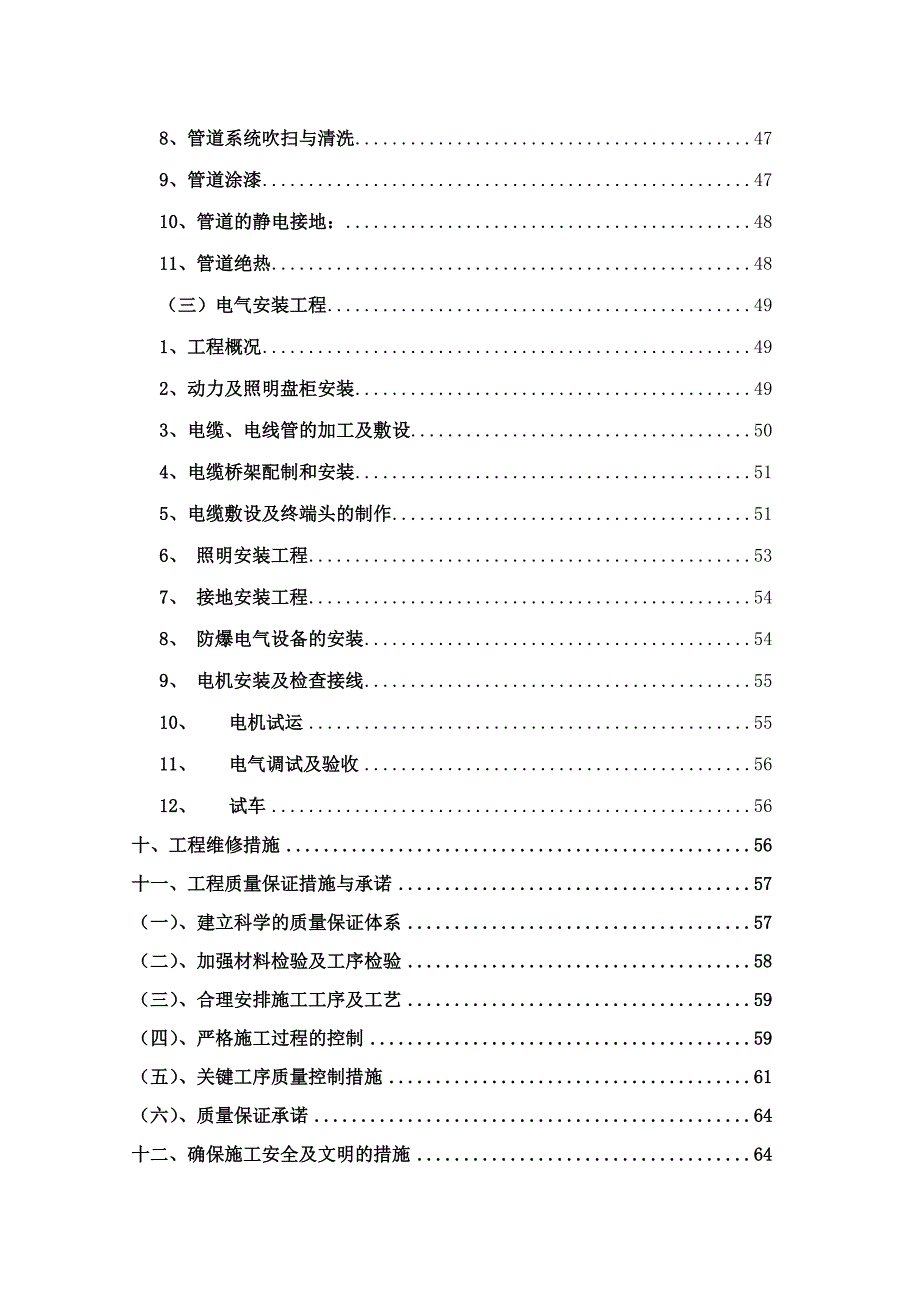

3、4710、管道的静电接地：4811、管道绝热48（三）电气安装工程491、工程概况492、动力及照明盘柜安装493、电缆、电线管的加工及敷设504、电缆桥架配制和安装515、电缆敷设及终端头的制作516、照明安装工程537、接地安装工程548、防爆电气设备的安装549、电机安装及检查接线5510、电机试运5511、电气调试及验收5612、试车56十、工程维修措施56十一、工程质量保证措施与承诺57（一）、建立科学的质量保证体系57（二）、加强材料检验及工序检验58（三）、合理安排施工工序及工艺59（四）、严格施工过程的控制59（五）、关键工序质量控制措施61（六）、质量保证承诺64十二、确保施
4、工安全及文明的措施64(一)、确保安全生产的组织措施65(二)确保安全生产的技术措施66（三）确保文明施工的技术组织措施70十三、环境保护措施71附1：施工进度计划网络图72附2：施工现场总平面布置图72一、编制依据本施工组织设计仅供某中药厂有限公司中药制剂现代化项目机电设备安装工程的项目投标使用，主要阐述我公司对该工程所进行的下列工作组织部署：施工部署、施工方法、人力、机具的动员、工程施工进度、安装质量、安全文明施工保证措施及保修等。在编制本施工组织设计时，我公司严格依据如下五点原则进行编制：一是严格按照招标文件条款规定编拟施工方案的文字、说明、图表；二是认真遵循技术规范和验检标准，合理优化
5、施工方案，确保质量达到合格；三是紧密结合现场条件，着眼企业实际情况，努力做到实事求是，科学合理安排工期；四是强调施工现场管理，力求周密组织计划，采用先进施工方法，实行平行交叉流水作业；五是充分发挥规范化管理与专业施工队伍的优势，讲求工艺，精心施工。本方案编制依据主要如下： 设计的施工图纸及要求； 业主提供的本项目竞争性谈判文件所明确的工程内容及承包范围； 业主及设计单位提供的修改通知及有关说明； 压缩机、风机、泵安装工程施工及验收规范GB50275-98； 工业金属管道工程施工及验收规范GB50235-97； 石油化工有毒、可燃介质管道工程施工及验收规范SH3501-2002； 现场设备、工业
6、管道焊接工程施工及验收规范GB50236-1998 建筑电气工程施工质量验收规范GB50303-2002 电气装置安装工程电缆线路施工及验收规范GB50168-2006 电气装置安装工程接地装置施工及验收规范GB50169-2006 电气装置安装工程电气设备交接试验标准GB50150-2006 工业设备、管道防腐蚀工程施工及验收规范HGJ229-91 工业设备及管道绝热工程施工及验收规范GBJ12689 工业自动化仪表工程施工及验收规范GBJ93-86 火灾自动报警系统施工及验收规范GB50166-92 我公司制定并实施的符合GB/T19000-2000及ISO9000-2000质量管理体系标
7、准编写的质量手册及程序文件； 我公司制定并实施的符合GB/T24001-1996及ISO14001-1996环境管理体系规范OHSAS18001-1999职业安全健康管理体系规范、国家经贸委职业安全卫生管理体系试行标准的安全、环境与健康管理手册（即HSE手册）；二、工程概况（一）工程建设概况1、工程名称：中药制剂现代化项目机电设备安装工程2、建设单位：某中药厂有限公司3、设计单位：某工程科技有限责任公司4、工程地点：某工业园区（二）工程设计概况本项目主要包括综合制剂（901）和综合提取 (803)两个生产车间以及外管、锅炉房、罐区（209）、循环水（450）以及冷冻站等辅助用房，其中综合制剂车
8、间为门式钢架轻型钢结构厂房，建筑面积为19354，综合提取车间为三层钢筋混凝土框架结构，建筑面积为15003。本项目机电工程主要为综合制剂车间（901）和综合提取车间 (803)的工艺设备与管道、电气动力及照明以及公用工程的辅助系统（包括冷冻站、循环水及外线等）的设备、管道、电气动力等。综合制剂车间901主要为原辅料库、配料模块、发酵模块、制粒模块、片剂/胶囊模块、丸剂模块及内包模块及成品库等组成，本车间按照生产工艺流程布置相应的工艺设备以及配套的纯水、真空、压缩空气、蒸汽、冷却水系统的管道；综合提取车间803分为原料库、饮片选/洗/润工序、蒸药工序、干燥工序、蜜炼工序、粗粉工序、粉碎工序、混
9、合/合坨工序、提取洗/切制/干燥工序、提取工序、提取液收集工序、粗浓缩工序、醇沉工序、浓缩工序以及醇回收/配醇工序等，主要为各工序的工艺设备与管道以及相配套的纯水、真空、压缩空气、蒸汽、冷却水系统管道。本工程配电系统在901设置10KV变电所一座，10KV侧采用单母线分段供电，通过两台2500KVA的10KV/0.4KV干式变压器采用单母线分段向全厂供电，全厂设有7个二级配电室共42台低压配电柜。（三）施工范围及主要工程量本工程施工范围主要包括：综合制剂车间901、综合提取车间803的工艺设备与管道、电气动力及无吊顶区和吊顶以上的照明，罐区的设备、管道及电气动力，公用附属工程（包括制冷站、循环
10、水系统）、厂区外线以的管道以及电气动力。其中901、803的空调系统的电气动力仅为电源进线敷设至动力电源柜进线端，纯化水装置的设备本体不在本工程承包范围内。主要工程量如下：序号名称规格型号单位数量备注 一设备1称重设备套28甲供2洗药设备台5甲供3润药柜台1甲供4切药机套8甲供5蒸、炒药设备台10甲供6炼蜜设备台7甲供7热风循环烘箱台11甲供8包装台台8甲供9粗碎、粉碎机组台15甲供10干燥机组套8甲供11球磨机台2甲供12乳钵机台1甲供13混合机台7甲供14筛类设备台3甲供15提取罐套8甲供16贮槽台25甲供17物料泵台24甲供18乙醇储罐台2甲供19乙醇精馏塔套1甲供20浓缩器套11甲供2
11、1醇沉槽台8甲供22炼药机套2甲供23真空上料机台36甲供24制丸机台3甲供25撒粉机台3甲供26制粒机套8甲供27烘箱台9甲供28整粒机台3甲供29混合料斗台30甲供30压片机台10甲供31除尘机台14甲供32筛片机台16甲供33包衣机台3甲供34胶囊填充机台3甲供35抛光机台3甲供36输送机台1甲供37糖衣机台4甲供38铝塑包装机套6甲供39罐装机套7甲供40薄膜封口机套4甲供41喷码机套2甲供42清洗机组套1甲供43真空泵及缓冲罐套4甲供44空压机组套3甲供二管道1无缝钢管DN15-DN400米4910乙供2镀锌钢管DN15-DN50米76乙供3不锈钢管DN15-DN350米4100乙供
12、4卡压式薄壁不锈钢管DN50米960乙供5阀门DN15-DN200个935乙供6岩棉保温管壳50mm立方米109乙供三电气1低压配电柜台42甲供2动力配电箱台33乙供3照明配电箱台70乙供4现场控制箱台59乙供5桥架米1245乙供6动力电缆米23750乙供7电线BV2.5BV4.0米80020乙供8控制电缆米4200乙供9镀锌钢管DN25DN100米26425乙供10插座个308乙供11控制面板个170乙供12灯具套957乙供（四）工程特点本工程工艺设备及电气安装工程量较大，但安装工艺相对比较简单，且大部分施工作业为室内作业，受气候影响较小，各安装专业交叉作业比较少，作业面大，因此便于集中组织人力全面展开施工。（五）工程目标1、总体进度目标从开工之日起，将总工期控制在120个日历天之内。2、环境、职业健康安全目标 人身死亡事故为零，重大环境污染事故为零，重大火灾事故为零，重大机械设备事故为零，职业病发生率为零； 重伤事故产值事故率1人/5亿元，轻伤事故3人/2亿元；年度各类事故发生频率1起/50万工
