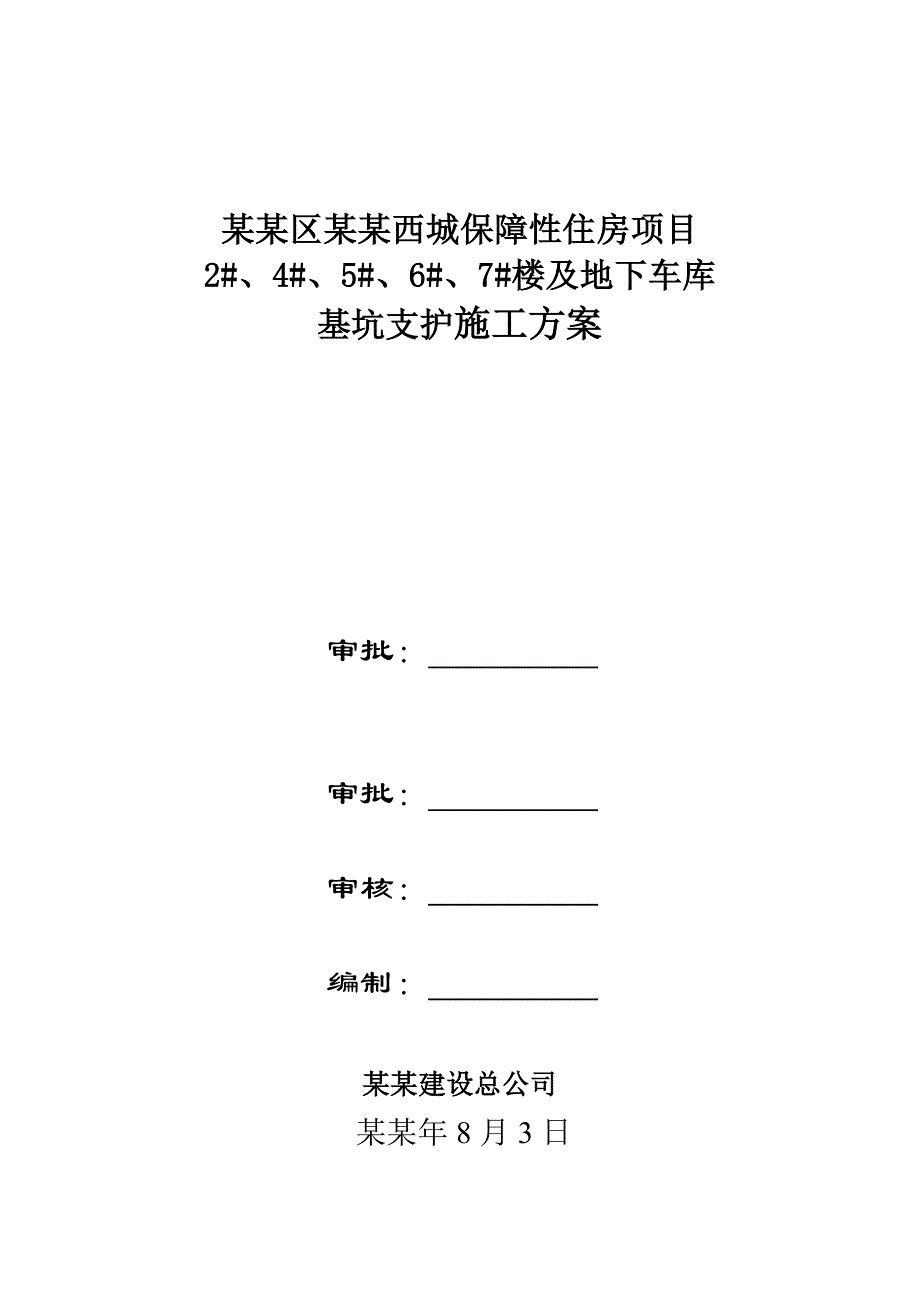

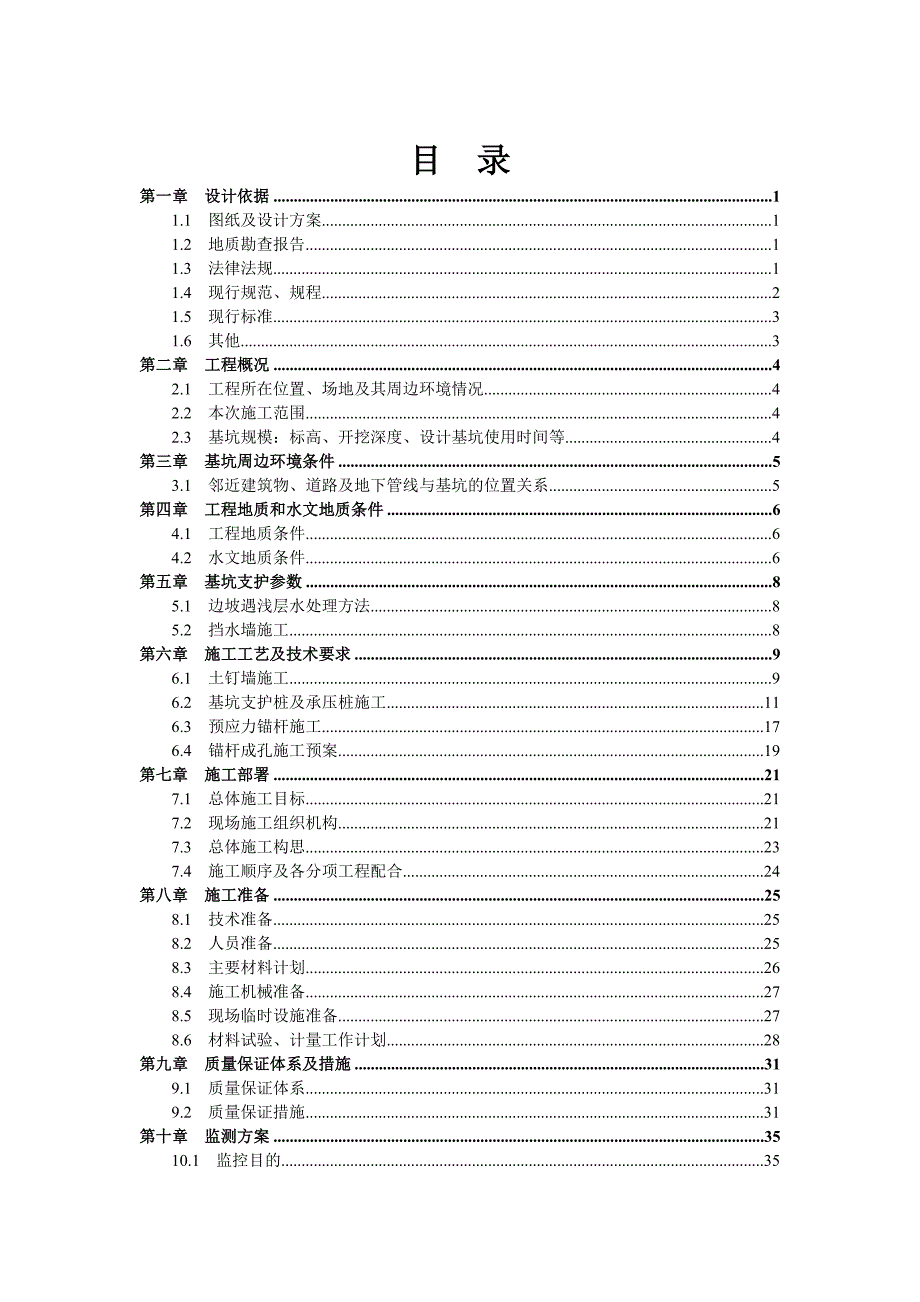

1、某某区某某西城保障性住房项目2#、4#、5#、6#、7#楼及地下车库基坑支护施工方案审批： 审批： 审核： 编制： 某某建设总公司某某年8月3日 目 录第一章 设计依据11.1 图纸及设计方案11.2 地质勘查报告11.3 法律法规11.4 现行规范、规程21.5 现行标准31.6 其他3第二章 工程概况42.1 工程所在位置、场地及其周边环境情况42.2 本次施工范围42.3 基坑规模：标高、开挖深度、设计基坑使用时间等4第三章 基坑周边环境条件53.1 邻近建筑物、道路及地下管线与基坑的位置关系5第四章 工程地质和水文地质条件64.1 工程地质条件64.2 水文地质条件6第五章 基坑支护参
2、数85.1 边坡遇浅层水处理方法85.2 挡水墙施工8第六章 施工工艺及技术要求96.1 土钉墙施工96.2 基坑支护桩及承压桩施工116.3 预应力锚杆施工176.4 锚杆成孔施工预案19第七章 施工部署217.1 总体施工目标217.2 现场施工组织机构217.3 总体施工构思237.4 施工顺序及各分项工程配合24第八章 施工准备258.1 技术准备258.2 人员准备258.3 主要材料计划268.4 施工机械准备278.5 现场临时设施准备278.6 材料试验、计量工作计划28第九章 质量保证体系及措施319.1 质量保证体系319.2 质量保证措施31第十章 监测方案3510.1

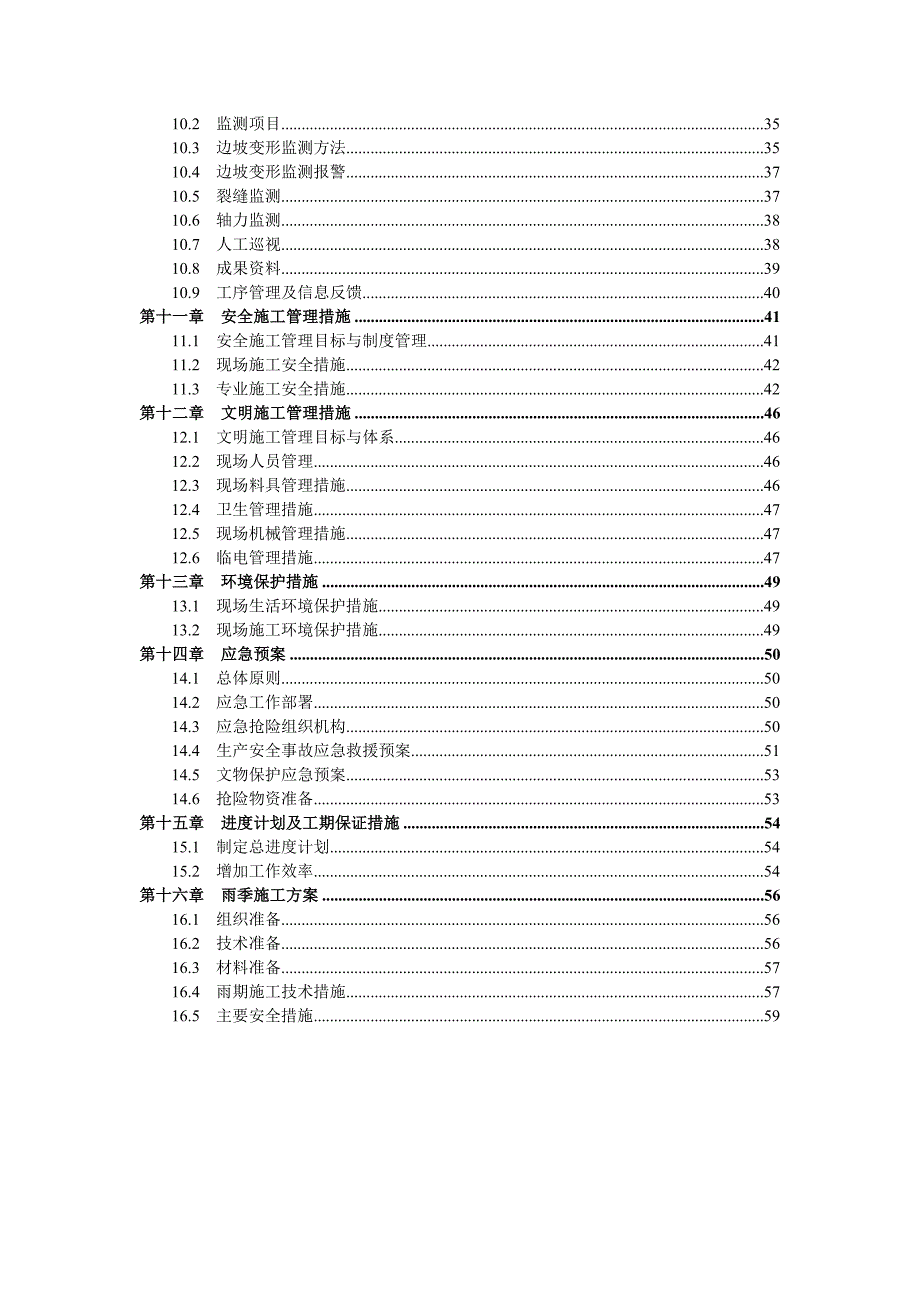

3、监控目的3510.2 监测项目3510.3 边坡变形监测方法3510.4 边坡变形监测报警3710.5 裂缝监测3710.6 轴力监测3810.7 人工巡视3810.8 成果资料3910.9 工序管理及信息反馈40第十一章 安全施工管理措施4111.1 安全施工管理目标与制度管理4111.2 现场施工安全措施4211.3 专业施工安全措施42第十二章 文明施工管理措施4612.1 文明施工管理目标与体系4612.2 现场人员管理4612.3 现场料具管理措施4612.4 卫生管理措施4712.5 现场机械管理措施4712.6 临电管理措施47第十三章 环境保护措施4913.1 现场生活环境保护
4、措施4913.2 现场施工环境保护措施49第十四章 应急预案5014.1 总体原则5014.2 应急工作部署5014.3 应急抢险组织机构5014.4 生产安全事故应急救援预案5114.5 文物保护应急预案5314.6 抢险物资准备53第十五章 进度计划及工期保证措施5415.1 制定总进度计划5415.2 增加工作效率54第十六章 雨季施工方案5616.1 组织准备5616.2 技术准备5616.3 材料准备5716.4 雨期施工技术措施5716.5 主要安全措施59第一章 设计依据1.1 图纸及设计方案序号名称编号备注14#、7#楼及地下车库基础开槽图22#楼基础开槽图35#楼基础开槽图4
5、6#楼基础开槽图5某某西城保障性住房项目总平面图6某某西城保障性住房项目临建平面图7某某区某某西城保障性住房项目2#、4#、5#、6#、7#楼及地下车库基坑支护设计方案派力工程有限公司1.2 地质勘查报告序号名 称编号备 注1某某区某某西城保障性住房项目岩土工程勘察报告某某技0105泛华建设集团有限公司1.3 法律法规序号名称编号备注1中华人民共和国建筑法2建设工程质量管理条例国务院令第279号3建设工程施工现场管理规定建设部15号令4中华人民共和国计量法5中华人民共和国消防法6中华人民共和国环境保护法7中华人民共和国安全生产法8建设工程安全生产管理条例国务院第393号令1.4 现行规范、规程
6、序号类别名称编号1国家建筑地基基础设计规范GB50007-20112混凝土结构设计规范GB50010-20103锚杆喷射混凝土支护技术规范GB50086-20014工程测量规范GB50026-20075建筑地基基础工程施工质量验收规范GB50202-20096混凝土结构工程施工质量验收规范 GB50204-20027建设工程施工现场供用电安全规范GB50194-938建筑边坡工程技术规范GB50330-20029建筑基坑工程监测技术规范GB50497-200910行业建筑变形测量规程JGJ/T 8-200711建筑基坑支护技术规程JGJ120-201212钢筋焊接及验收规程JGJ18-2012
7、13钢筋焊接接头试验方法JGJ/T 27-200114建筑机械使用安全操作规程JGJ33-201215建筑施工高处作业安全技术规程JGJ80-9116施工现场临时用电安全技术规程JGJ46-200517地方北京市地方标准建筑基坑支护技术规程DB11/489-200718北京市建设工程施工现场管理办法19危险性较大的分部分项工程安全管理办法建质200987号20北京市实施规定京建施2009841号1.5 现行标准序号类别名称编号1国家建筑工程施工质量验收统一标准GB50300-20112混凝土质量控制标准GB50164-20113地方建设工程施工现场安全防护、场容卫生及消防保卫标准DB11/ 9
8、45-20124行业建筑施工安全检查标准JGJ59-20111.6 其他1.5.1 我公司贯彻ISO9001标准制定的质量手册及质量保证体系的相关文件；1.5.2 我公司贯彻ISO14001标准制定的环境手册及环境管理体系的相关程序文件；1.5.3 我公司贯彻OHSAS18001标准制定的职业安全卫生手册及职业安全卫生管理体系的相关程序文件；1.5.4 我公司收集的本工程周边区域的地质资料；1.5.5 我公司同类及类似施工经验。第二章 工程概况2.1 工程所在位置、场地及其周边环境情况拟建工程位于北京市某某区某某乡，槐房西路东侧，槐房北路南侧，新宫地铁站向东1000m。2.2 本次施工范围本次
9、施工为边坡支护工程。2.3 基坑规模：标高、开挖深度、设计基坑使用时间等本次施工标高信息如下表： 楼号0.000绝对标高（m）自然地面绝对标高（m）垫层底相对标高（m）基础埋深（m）A2#、A6#41.80041.500-9.5709.270A4#、A7#41.80041.500-13.67013.370A5#41.80041.500-12.32011.520地下车库41.80041.500-13.57013.270B3#地区级配套41.80041.500-13.870/-14.77013.570/14.470注：基坑设计使用时间为1年。第三章 基坑周边环境条件3.1 邻近建筑物、道路及地下管
10、线与基坑的位置关系拟建场地原为居民住房，现场已拆迁，树木已伐除。场地平台空旷，本次施工范围内无地下管线、构筑物等。现场地下车库结构边东侧、南侧7.79.5m左右处为施工用路，2#楼西侧3.0m左右处为施工用路，5#楼北侧6.0m左右处为一处库房，装满印刷纸质品等。 第四章 工程地质和水文地质条件4.1 工程地质条件4.1.1 地层岩性情况根据对现场钻探、原位测试与室内土工试验成果的综合分析，将本次岩土工程勘察的勘探深度范围内（最深35.00m）的地层，按成因类型、沉积年代可划分为人工堆积层、新近沉积层及第四纪沉积层三大类，并按其岩性及工程特性进一步划分为10个大层及亚层，现分述如下：表层为人工
11、堆积之房渣土层，砂质粉土粘质粉土填土1层。一般厚度为0.60m5.50m。人工堆积层以下为新近沉积层：标高36.20m40.85m以下为粘质粉土、砂质粉土层，粉质粘土、重粉质粘土1层； 标高34.07m37.31m以下为粉质粘土、粘质粉土层，砂质粉土、粘质粉土1层； 新近沉积层以下为第四纪沉积层：标高31.10m34.55m以下为细砂、粉砂层； 标高28.50m31.44m以下为中砂、细砂层； 标高22.89m26.29m以下为粉质粘土、粘质粉土层，重粉质粘土、粘土1层，砂质粉土2层； 标高20.69m24.41m以下为细砂、中砂层； 标高17.72m20.79m以下为卵石层； 标高12.08
12、m14.83m以下为粉质粘土、重粉质粘土层，粘质粉土、砂质粉土1层，粘土2层； 标高7.65m10.31m以下为细砂、中砂层。4.2 水文地质条件4.2.1 勘探期间实测地下水位本次岩土工程勘察期间（某某年3月中、下旬）在35.00m勘探深度范围内实测到1层地下水，地下水位标高11.47m11.60m，地下水埋深30.00m。4.2.2 历年最高水位调查根据拟建场区周边的水文地质资料，本工程场区1959年最高地下水位标高为40.00m左右，近35年最高地下水位标高为32.00m左右(包括上层滞水)。第五章 基坑支护参数本工程基坑支护方案是由派力工程有限公司设计。详细技术参数见由派力工程有限公司
13、提供的某某西城保障性住房项目基坑支护设计方案。5.1 边坡遇浅层水处理方法如在开挖过程中出现边坡渗水，为保证边坡稳定及基坑干作业，可在边坡上与渗水标高对应位置设置排水管，采取明排措施。排水管渗流水排至基底排水沟，经集水井集中抽排。导流花管采用25塑料花管，外面包裹棉丝。排水管伸入土中0.6米，外露300mm。排水管和排水孔之间用碎石滤料或粗砂填充，外口用粘土封堵。排水管的布置根据现场情况而定。5.2 挡水墙施工本工程基坑须经历雨季，基坑周围硬化路面平坦，为防止外来水影响基坑干作业及支护结构安全，拟在边坡顶部散水边沿砌筑挡水墙。设计挡水墙宽240mm，高300mm。挡水墙采用红坯砖砌筑，顶面及侧面抹水泥砂浆。挡水墙外侧与硬化地面浇筑成一个整体，硬化地面向外要有1%自然水流坡度，
