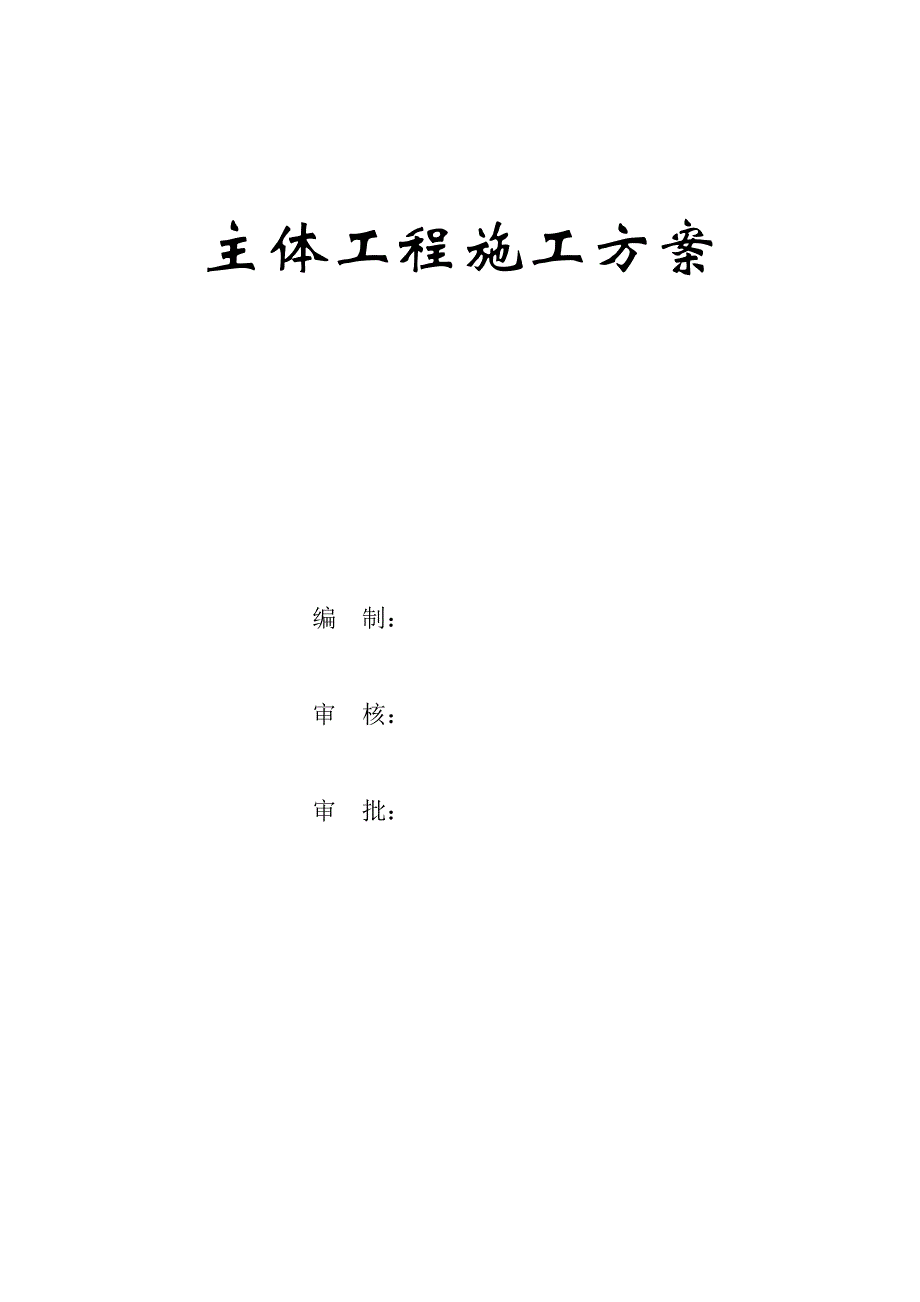

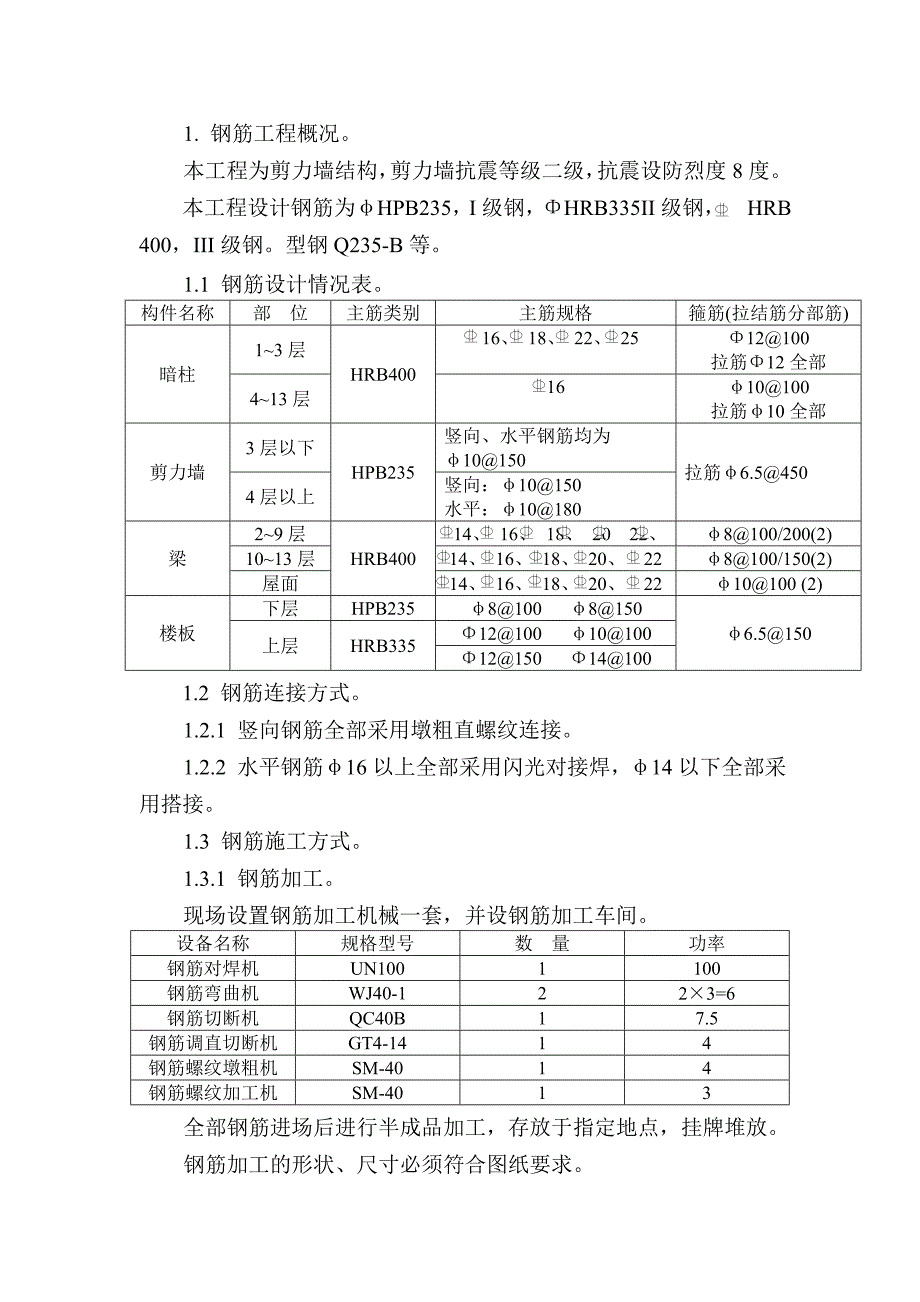

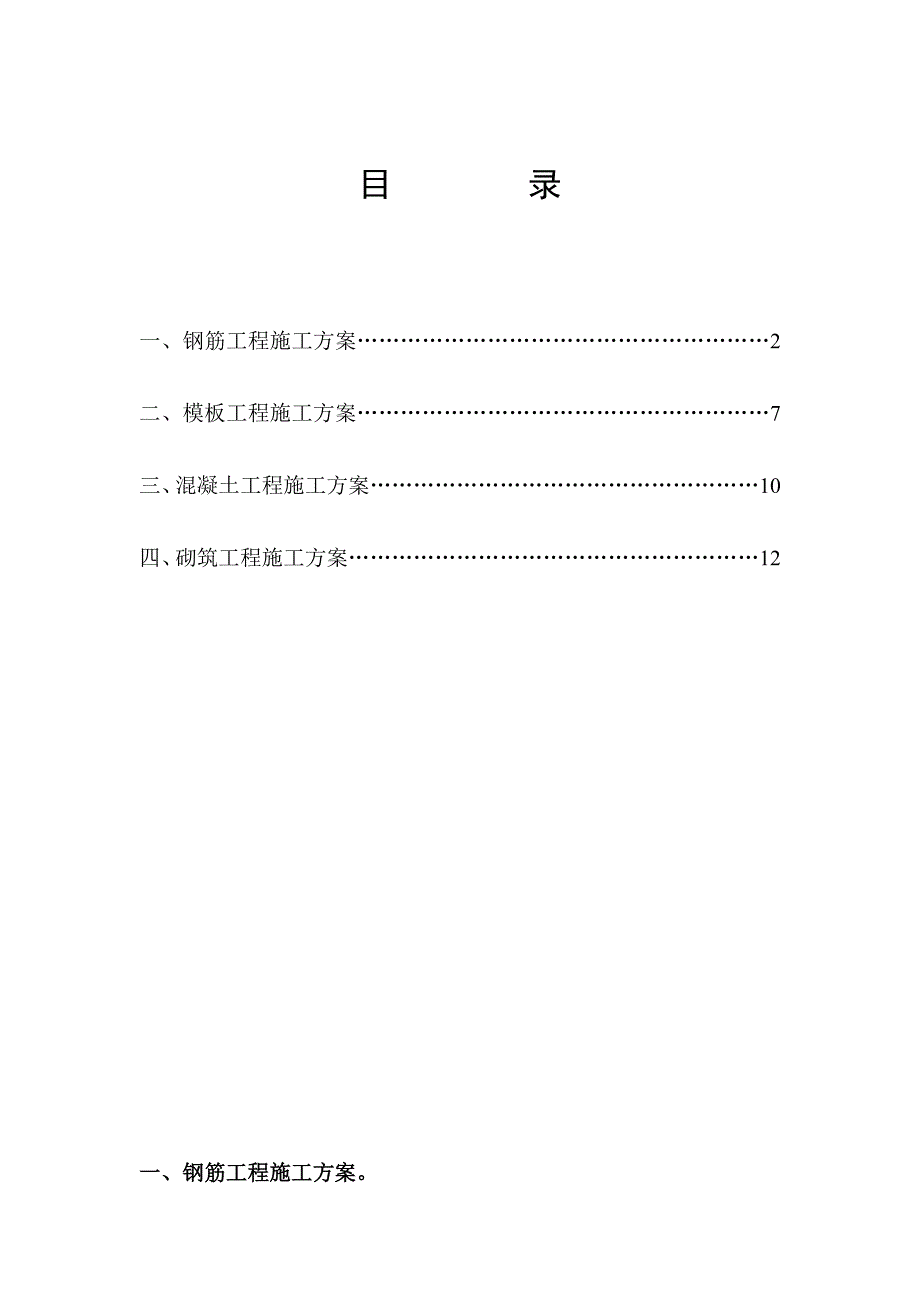

1、主体工程施工方案编 制：审 核：审 批：目 录一、钢筋工程施工方案2二、模板工程施工方案7三、混凝土工程施工方案10四、砌筑工程施工方案12一、钢筋工程施工方案。1. 钢筋工程概况。本工程为剪力墙结构，剪力墙抗震等级二级，抗震设防烈度8度。本工程设计钢筋为HPB235，I级钢，HRB335II级钢， HRB400，III级钢。型钢Q235-B等。1.1 钢筋设计情况表。构件名称部 位主筋类别主筋规格箍筋(拉结筋分部筋)暗柱13层HRB400 16、 18、 22、 2512100拉筋12全部413层1610100拉筋10全部剪力墙3层以下HPB235竖向、水平钢筋均为10150拉筋6.5450
2、4层以上竖向：10150水平：10180梁29层HRB400 14、 16、 18、 20 22、 258100/200(2)1013层14、 16、 18、 20、 228100/150(2)屋面14、 16、 18、 20、 2210100 (2)楼板下层HPB2358100 81506.5150上层HRB33512100 1010012150 141001.2 钢筋连接方式。1.2.1 竖向钢筋全部采用墩粗直螺纹连接。1.2.2 水平钢筋16以上全部采用闪光对接焊，14以下全部采用搭接。1.3 钢筋施工方式。1.3.1 钢筋加工。现场设置钢筋加工机械一套，并设钢筋加工车间。设备名称规格型
3、号数 量功率钢筋对焊机UN1001100钢筋弯曲机WJ40-1223=6钢筋切断机QC40B17.5钢筋调直切断机GT4-1414钢筋螺纹墩粗机SM-4014钢筋螺纹加工机SM-4013全部钢筋进场后进行半成品加工，存放于指定地点，挂牌堆放。钢筋加工的形状、尺寸必须符合图纸要求。(1) 钢筋调直现场设钢筋调直机一台，可调直10以下钢筋，并设置定长尺寸切断，尺寸准确。(2) 钢筋弯曲成型。1) 钢筋的弯钩和弯折：I级钢末端做180弯钩，其弯弧内径2.5d，平直部分3d；II、III级钢末端做90或135弯折，II级钢的弯曲直径为4d，III钢的弯曲直径为5d。2) 箍筋末端的弯钩：I级钢筋弯钩的
4、弯曲直径受力钢筋直径或箍筋直径的2.5倍，弯钩平直部分的长度为箍筋直径的10倍，弯钩形式为45/135。3) 墩粗直螺纹加工。所有规格的连接套筒采用优质碳素结构钢，45号钢，并用标准型套筒。套筒的承载力及储备系数：套筒的屈服强度标准值，抗拉强度标准值均为钢筋屈服强度标准值1.10以上。2. 施工前的各项准备工作。2.1 电气焊工，对焊工，直螺纹加工必须具备特种作业人员操作证书。全部钢筋工，钢筋机械接头施工人员必须进行岗位技术培训，未经培训的人员严禁上岗或操作设备。2.2 审查图纸。对图纸进行认真审核，建筑施工图、结构施工图、各种变更文件进行核对和记录，做到对设计文件处处清楚明白。2.3 编制钢
5、筋翻样单。根据工程进度计划，分层分段编制钢筋翻样单，并按计划组织实施。2.4 材料的进场验收及复检。进场材料，按指定的堆放场地，分类存放，并依照进场材料，同时检查钢筋品种，牌号、规格、数量、批量、出厂检验报告，各种资料必须与进入现场的钢材相符。按照复检的规定，及时通知监理工程师现场见证取样，共同送至已事先确定的试验室，对钢材试件进行复检，复检合格后方准开始生产。墩粗直螺纹同样进行复检(直螺纹套筒必须是作完型式检验报告合格的产品)。2.5 管理人员及劳务人员的培训。对施工管理人员，劳务人员进行设计交底。施工组织设计交底，钢筋工程施工方案交底，安全交底的技术培训，必须按事先安排的计划进行，交底必须
6、有记录。3. 主要施工方法。3.1 配筋的相关要求。3.1.1 受力钢筋保护层。本工程环境类别按二类a考虑，其受力钢筋保护层为：暗柱30，剪力墙水平筋外20mm，梁25mm，板15mm。3.1.2 钢筋锚固LaE。钢筋种类C35墙柱 26.92以下C300.00以上板 26.92以上HPB2352527HRB3353134HRB40037413.1.3 钢筋搭接。钢筋类型C30C35(按=50%考虑)HPB23535dHRB33543.4dHRB40052d3.1.4 钢筋接头面积允许百分率(%)(1) 搭接接头：受拉区25%，受压区50%。(2) 直螺纹接头，受拉区50%，受压区不受限制。3
7、.2 钢筋绑扎及安装工艺。3.2.1 暗柱钢筋绑扎及安装。(1) 工艺流程：套柱箍筋连接竖向受力钢筋(墩粗直螺纹钢筋)画柱箍筋间距线绑扎箍筋。(2) 工艺要求。1) 套柱箍筋，按图纸要求间距，计算好每根柱子箍筋数量，先将套箍套在下层伸出的钢筋上。2) 柱子筋立起，机械连接接头，套筒尺寸要符合设计要求，用板手拧紧，套筒上下两端的丝扣露出各1丝，单边外露丝扣不得超过2个丝扣，对完工后接头进行质量检验。箍筋的接头应交错布置，柱角钢筋与箍筋间用双扣交错绑扎。箍筋与柱筋要垂直。柱主筋保护层应符合规范要求。3.2.2 梁与剪力墙钢筋绑扎。1) 工艺流程。绑扎剪力墙竖向梯子筋绑扎竖向钢筋画水平筋间距线绑扎水
8、平钢筋绑扎连梁钢筋。2) 墙体钢筋施工要点。 所有墙体钢筋，竖筋在内，水平钢筋在外。 墙体连梁放在墙体主筋内。 钢筋的搭接部位，高度、长度均要求符合规范要求。3) 连梁钢筋的绑扎。 首先要求确定连梁的标高，连梁钢筋同墙板钢筋同时绑扎，同时浇筑砼，浇筑高度为板底。 连梁箍筋从墙或梁边50mm开始配置。4) 次梁的钢筋绑扎。 由于是大模板施工，为了不影响大模板的安装与拆除，故在梁端的墙上留出梁口。待剪力墙砼浇筑完毕，拆除大模板。次梁将和平台板一次支模、绑扎钢筋进行施工 梁口的留设。一定要保证锚固钢筋的长度和空间。3.2.3 板的钢筋绑扎。1) 工艺流程。清理模板模板上画钢筋分档点弹钢筋分档线绑板底
9、层钢筋安装预埋电管及留洞绑板的上层钢筋。2) 施工要点。 板的保护层为15mm，用15mm厚花岗岩碎块料作垫块，受力钢筋在下，分部筋在上。保护层为净保护层。 板的钢筋应从墙边50mm开始。 进入支座的板筋，要保证其保护层，过高的支座砼应事先整平，伸出墙中的钢筋应1/2墙厚。3.2.4 后浇带处的钢筋绑扎。后浇带处钢筋不断开，要用模板固定通长钢筋的间距及上下钢筋间距。3.3 钢筋工程质量管理措施。3.3.1 钢筋堆放。本工程用钢材为I、II、III级钢筋，尤其是II、III级钢筋容易混淆，所以在钢材进场后，均要求按指定的位置分类堆放，并挂上标识牌。加工后的钢筋，按不同房号、不同规格、级别分类堆放
10、并标识。3.3.2 进场钢筋，立即组织材料、试验、监理等部门人员现场见证取样，按批进行检查验收，进行复式，材料部门立即汇总各种技术资料上报资料员，并进行资料验收。3.3.3 设置定位钢筋。(1) 墙板绑扎设置梯子筋，保证墙体钢筋准确度。(2) 在大模板吊装完毕，大模板上口设置墙体钢筋校正器，以确保墙体上口钢筋位置的准确度。(3) 平台板钢筋绑扎前，均要弹线，确保钢筋位置准确。(4) 后浇带处的钢筋，支设后浇带模板，必须上下按钢筋直径和间距开槽，将钢筋镶入，以保证钢筋不位移。(5) 马凳筋。按设计要求设置马凳筋，以保证上下层钢筋间距准确。3.3.4 钢筋保护层。各种墙、板、保护层设置垫块，平板设
11、花岗岩垫块，墙柱设塑料垫块，每1m或1m2设置一处。3.3.5 钢筋绑扎安装的允许偏差。确保绑扎钢筋在允许偏差范围之内。3.4 其它。(1) 较为复杂的弧形阳台钢筋应根据实际放大样尺寸下料。(2) 钢筋变更，须经设计院下达书面通知或经监理工程师同意，不得先施工，后补资料。(3) 钢筋工程施工过程，有安装穿插进入，必须实行自检和质量控制卡，对上道工序检验认为合格后，方可进行下道工序。(4) 墩粗直螺纹钢筋加工完成后，进行丝头保护，防止损伤螺纹。(5) 文明施工。现场材料堆放，半成品存放，作业面施工，均要保持文明整洁。作业面施工完毕，对未用完的材料进行分类清理，运回存放，现场杂物清扫干净，才可进行
12、A级验收。二、模板工程施工方案。1. 工程设计情况表。项 目内 容建筑面积(m2)地下室面积(m2)层 数地 上层地 下1层层高(m)标准层3.0地下室3.0结构形式剪力墙结构断面尺寸外墙厚度200地下室外墙250内墙厚度200地下室内墙250梁断面尺寸200400250 楼板厚度标准层100、110、120、130、140地下室顶板屋面板板厚250120层150电梯机房150项 目内 容施工缝设置自筏板至屋面，在轴之间设后浇带，后浇带宽度1000mm。板的施工缝设置在后浇带，分东西两段流水施工，梁的施工缝设置在后浇带处的跨中1/3范围内。2. 施工部署。2.1 施工计划安排2.2 模板方案。
13、地下室及地沟层剪力墙全部用多层板作为模板面板，5090mm方木作模板背楞，用483.5钢管作为支撑系统，完成0.00以下工程。0.00以上即进入标准层，采用唐山世纪鲁班模板公司出品的全钢大模板施工剪力墙工程，用高强竹胶合板做为每层顶板模板，碗扣式脚手架作为支撑系统，完成每层顶板模板。2.3 垂直运输。为了适应大模板的施工及高层建筑施工要求，现场设TQ-63自升式塔式起重机，解决大模板的吊装、钢筋、模板设施料的垂直运输。2.4 以后浇带为界，分东西两段施工。2.5 施工组织安排。本工程设主管工长一名、副工长两名，专职质检员一名，另外工地设专职安全员、试验员、测量员在项目部领导下完成本工程施工任务。2.6 机具设备。现场设木工车间，主要木工工具设备有木工圆盘锯一台，木工压刨一台，木工平刨一台，并有多台手动机具。3. 主要施工方法和措施。3.1 模板配置。3.1.1 地下室模板，地沟层墙体模板以后浇带为界，配置1/2楼长。3.1.2 地下室顶板，整层配置。3.1.3 0.00以上标准层墙体大模板，以后浇带为界配置到轴，包括门窗洞口，连梁模板的侧板和阳台模板侧模一层，底板2层。3.1.4 现浇板模板，采用高强复合竹胶合板模板，配置三层。钢管支撑体系用碗扣式脚手架，同模板数量。3.1.5 现浇平台沿房屋四周加工 钢模板及小牛腿一层。3.1.6 钢制楼梯踏步模板两
