《主控楼土建施工作业指导书.doc》由会员分享,可在线阅读,更多相关《主控楼土建施工作业指导书.doc(38页珍藏版)》请在第壹文秘上搜索。

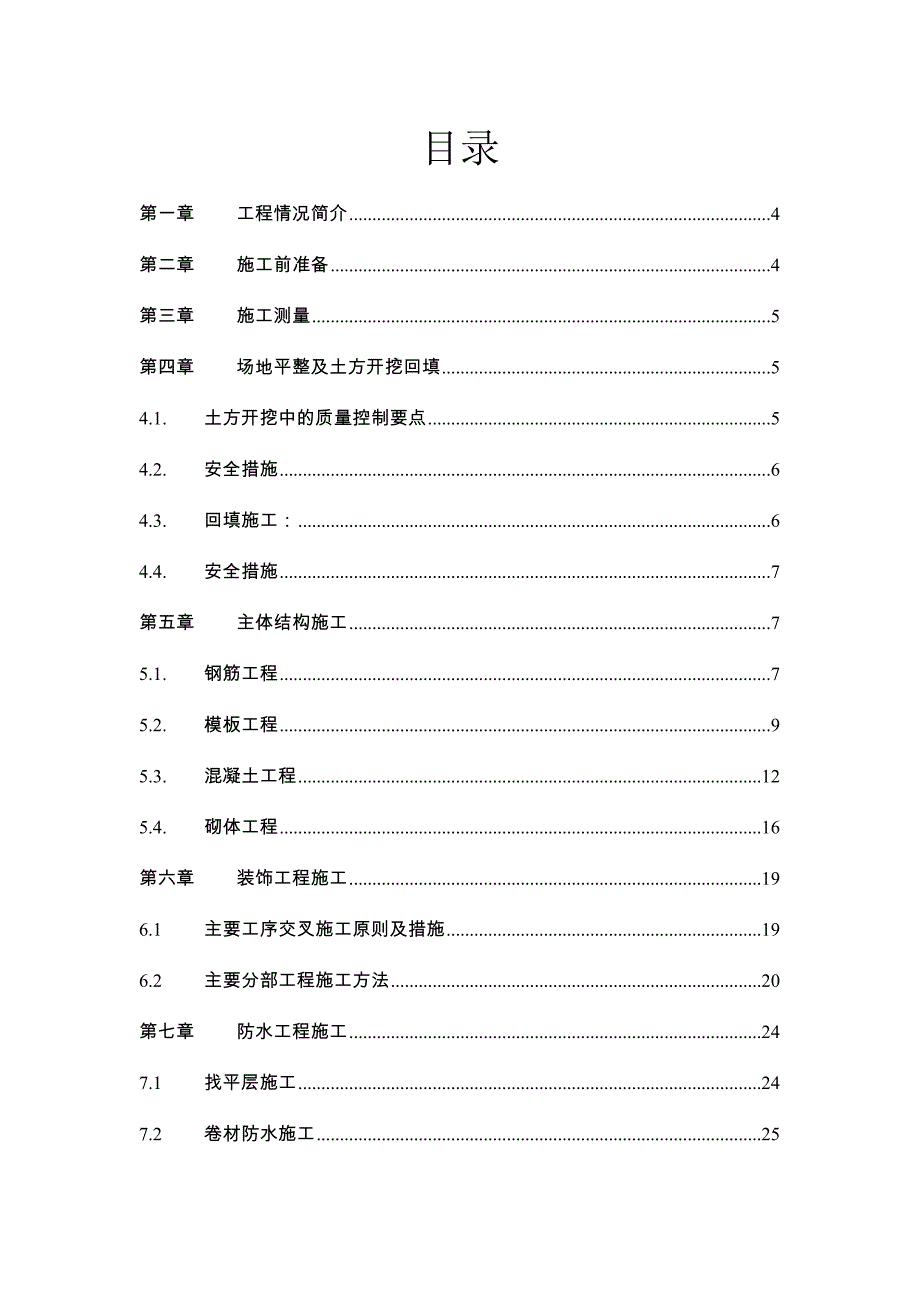

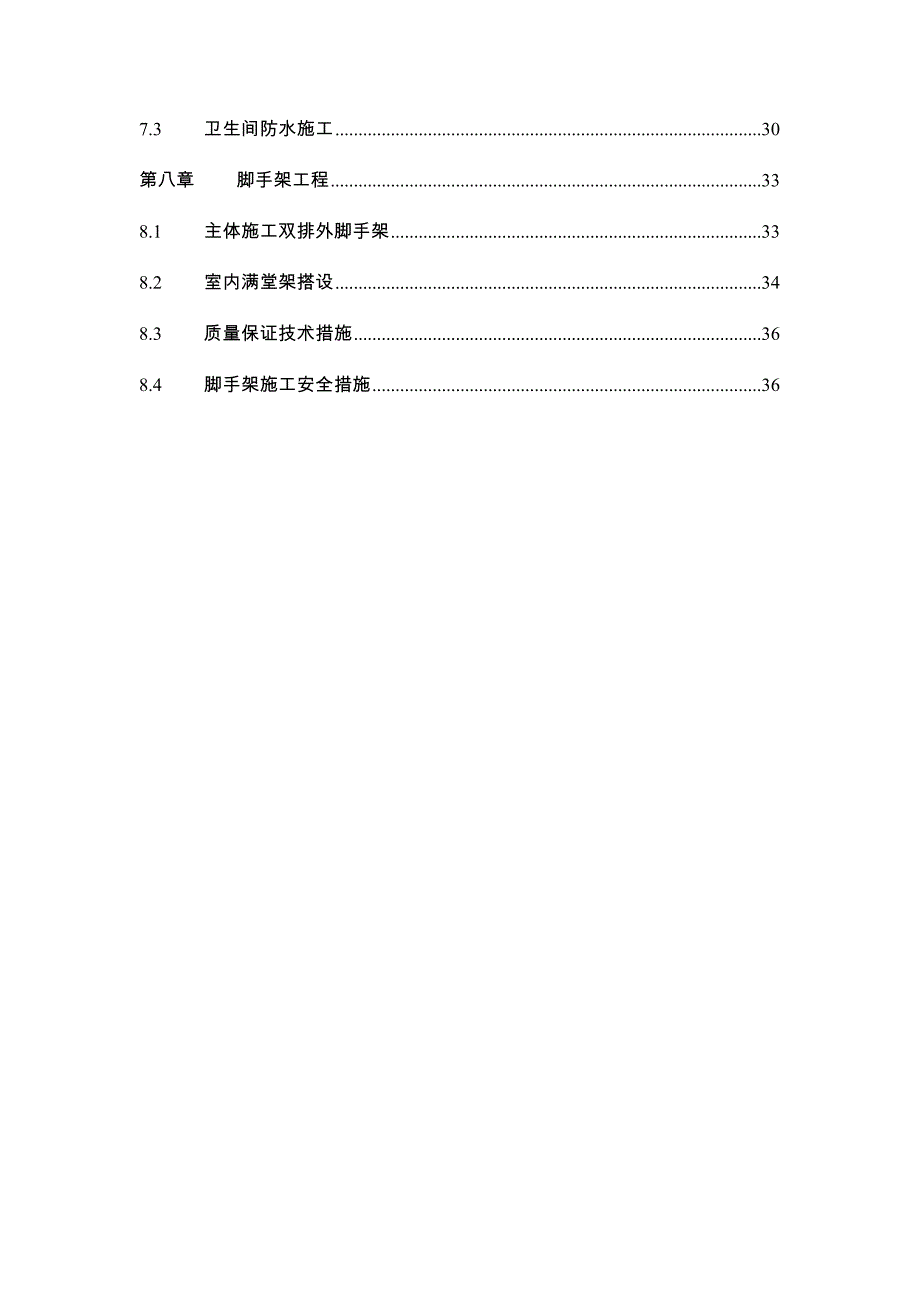

1、目录第一章工程情况简介4第二章施工前准备4第三章施工测量5第四章场地平整及土方开挖回填54.1.土方开挖中的质量控制要点54.2.安全措施64.3.回填施工:64.4.安全措施7第五章主体结构施工75.1.钢筋工程75.2.模板工程95.3.混凝土工程125.4.砌体工程16第六章装饰工程施工196.1主要工序交叉施工原则及措施196.2主要分部工程施工方法20第七章防水工程施工247.1找平层施工247.2卷材防水施工257.3卫生间防水施工30第八章脚手架工程338.1主体施工双排外脚手架338.2室内满堂架搭设348.3质量保证技术措施368.4脚手架施工安全措施36编制说明编制目的:为

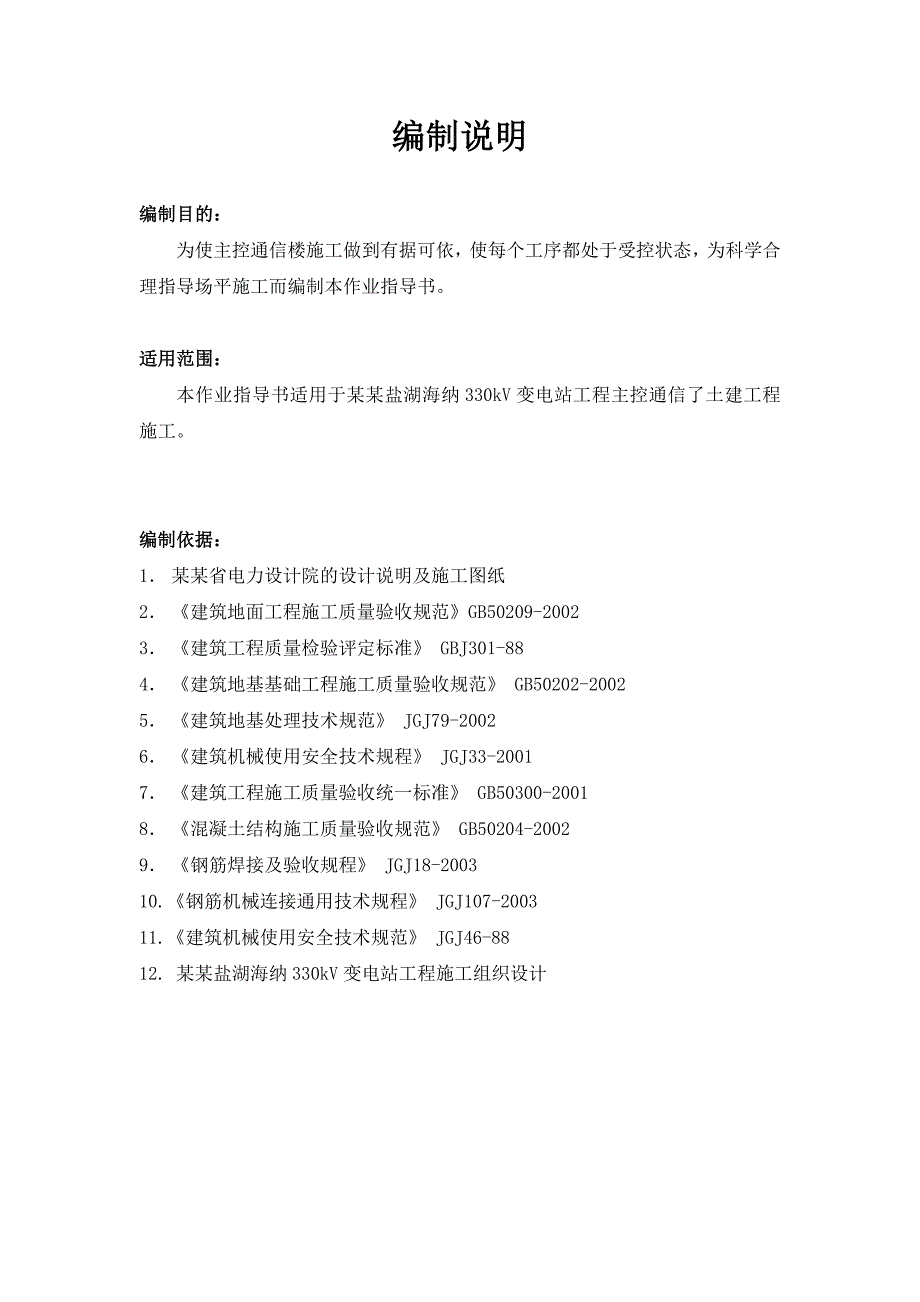

2、使主控通信楼施工做到有据可依,使每个工序都处于受控状态,为科学合理指导场平施工而编制本作业指导书。适用范围:本作业指导书适用于某某盐湖海纳330kV变电站工程主控通信了土建工程施工。编制依据:1 某某省电力设计院的设计说明及施工图纸2 建筑地面工程施工质量验收规范GB50209-20023 建筑工程质量检验评定标准 GBJ301-884 建筑地基基础工程施工质量验收规范 GB50202-20025 建筑地基处理技术规范 JGJ79-20026 建筑机械使用安全技术规程 JGJ33-20017 建筑工程施工质量验收统一标准 GB50300-20018 混凝土结构施工质量验收规范 GB50204-

3、20029 钢筋焊接及验收规程 JGJ18-200310.钢筋机械连接通用技术规程 JGJ107-200311.建筑机械使用安全技术规范 JGJ46-8812. 某某盐湖海纳330kV变电站工程施工组织设计第一章 工程情况简介某某盐湖海纳330kV变电站主控通信楼为两层布置,建筑物长19.5m,宽13.5m,建筑物高8.95m,总建筑面积为557。一层层高3.3m,主要为综合继电室、蓄电池室、走道、卫生间、门厅、门卫值班室。二层层高4.2m,主要为安全工器具间、办公室、资料室、主控制室及计算机室、交接班室、休息室、走道。整个建筑物按消防要求考虑设室内钢筋混凝土楼梯一部、室外钢梯一部。屋面采用有

4、组织落地式水落管排水。屋面防水采用SBS双层防水,保温采用102厚聚苯板保温层。主控通信楼采用钢筋混凝土框架结构,楼盖、屋盖为钢筋混凝土现浇梁板,填充墙为空心砖砌体;抗震设防烈度为七度,抗震措施按八度设防;框架为二级框架,结构抗震措施按一级考虑;混凝土梁板柱采用现浇钢筋混凝土。基础为柱下钢筋混凝土独立基础。结构材料钢筋采用HPB235、HRB335。第二章 施工前准备1. 土建施工组织机构图项目经理周世涛项目副经理李辉项目总工宋禄忠综合办公室刘超群物资设备部李利经营合同部杨超质量安全部张祥明工程技术部李登虹施工二队周美光施工一队曾学辉2. 组织技术、质量、安全等管理人员对建筑施工图进行认真审阅

5、,仔细分析设计要点,全面了解施工程序,明确施工质量要求,研究各重要工序的具体操作方法及操作要求;3. 对各类工具用具、测量仪器、机械设备等进行检验检测,各项技术性能均要符合施工技术、质量、安全等要求。4. 主控楼施工顺序:主控楼测量定位基础开挖垫层浇筑钢筋安装基础立模基础浇筑基础防腐基础回填楼层钢筋安装楼层模板组装混凝土浇筑混凝土养护拆模墙体砌筑室内工程第三章 施工测量1. 根据现场交桩及设计图纸给定的坐标点,建立整个场区测控网,先测场区控制网,再以控制网为依据进行各建筑物定位、放线。2. 在场平开挖区域以外设置不少于4个的控制点,制作成牢固可靠的混凝土标桩,互相通视,便于测量校核。场平完工后

6、在站内设置4个控制桩点,采用混凝土固化,设明显标志防护,并绘制测量成果图。各控制点之间要求至少2个点能够通视,所有控制点均设在靠近围墙的场区边界上,以防在施工中被破坏。站内的4个控制点之间要经常与站外控制点闭合,以防出现误差而造成返工。3. 测控观测由专业人员负责测控,测控中应进行尺寸高度校正,按要求进行沉降观测,并在站区内建立水准基点。在建筑物拐角及连接处和柱子等处设观测点,做好观测记录。4. 按照施工总平面图和主控楼基础施工图对主控楼基础进行放样,为基槽开挖做准备。第四章 场地平整及土方开挖回填基础开挖采用反铲挖土,严格控制挖掘深度,只挖到设计基底标高上20cm(所挖土方就近堆放在建筑物四

7、周,不要将引桩及基础盖住),剩余部分由人工清理到设计高程。开挖完成后尽快进行缓冲层的回填(缓冲层用直径5-8的碎石,缓冲层厚50)。回填完成以后将碎石耙平然后进行尺寸复测,检查基础开挖轴线、截面尺寸、深度符合设计要求后平整夯实,检验各基底实心密实度2.0,同时用水准仪依水准点抄测出各基底垫层顶面高程线,在高程线上用小木枋钉入土壁作为控制垫层的标记。各项工作完成后及时组织验收,验收后在缓冲层上铺一层120目无纺布,再在无纺布上面刷聚乙烯环氧沥青漆进行防腐(刷两次),然后进行砼垫层施工。 砼垫层浇完后养护1d后测定砼柱基础中心线,根据建筑物引桩,用经纬仪将各轴线投测到垫层面,并据投测点用墨线弹出各

8、柱基中心线及边线,作为钢筋绑扎及模板架立的依据。4.1. 土方开挖中的质量控制要点a、 对定位放线的控制内容主要为复核建筑物的定位桩、轴线、方位和几何尺寸。根据规划红线或建筑物方格网,按设计总平面图复核建筑物的定位桩。可采取经纬仪及标准钢卷尺进行检查校对。按设计基础平面图对基坑的灰线进行轴线和几何尺寸的复核,并检查方向是否符合图纸的朝向。工程轴线控制桩设置离建筑物的距离一般应大于两倍的挖土深度;水准点标高可引测在已建成的沉降已稳定的建(构)筑物上加以保护。挖土过程中要定期进行复测,校验控制桩的位置和水准点标高。b、 对土方开挖的控制内容主要为检查挖土标高、截面尺寸、放坡和排水。土方开挖一般应按

9、从上往下分层分段依次进行,随时做成一定的坡势。机械挖土时,在接近设计坑底标高或边坡边界时应预留200mm厚的土层,用人工开挖和修整,边挖边修坡,以保证不扰动土和标高符合设计要求。挖土必须做好地表面排水措施。a、 基坑开挖完毕应由施工单位、设计单位、监理单位或建设单位、质量监督部门等有关人员共同到现场进行检查、鉴定验槽,核对地质资料,检查地基土与工程地基勘察报告、设计图纸要求是否相符合,有无破坏原状土结构或发生较大的扰动现象。填写基坑验槽验收、隐蔽工程记录,及时办理交接手续。4.2. 安全措施a、开挖边坡土方,严禁切割坡脚,以防导致边坡失稳。c、机械挖土应分层进行,合理放坡,防止塌方、溜坡等造成

10、机械倾翻事故。e、机械施工区域禁止闲杂人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其他作业。挖掘机应待整机停稳后进行。f、挖掘机操作要听从现场指挥。g、挖掘机行走,必须注意上空电线,不得在架空输电线路下工作;如在架空输电线一侧工作时,垂直于水平距离分别不小于2.5m与46m(110220kV时)。h、夜间作业,机上及工作地点必须有充足的照明设施,在危险地段应设置明显的警示标志和护栏。4.3. 回填施工:土方回填前,应先将基坑内的垃圾、杂物清理干净,基坑内不能有积水。按规范要求,土方回填分层碾压夯实,每层分三个单元形成回填碾压流水作业。施工碾压机械采用电动振动碾,碾压遍数为68遍,待现

11、场试验确定碾压参数后再行调整。施工视回填土料含水情况进行洒水。填方分层的铺土厚度和压实遍数 表2-7 压实机具每层铺土厚度(mm)每层压实遍数(mm)平辗20030068羊足辗200350816蛙式打夯机20025034人工打夯不大于20034回填土材料应符合下列规定:场地及基坑回填材料,应严格将其中的易容盐晶体剔除,以免对地基基础产生溶陷、盐胀和冻胀等不利影响。大块结晶盐体积约占10左右,剔出后部能回填,必须外弃。4.4. 安全措施作业人员持证上岗,机械作业人员必须遵从现场管理人员的指挥,不得违章作业,施工用电必须遵守用电管理制度。进入施工现场首先进行入场安全教育,施工作业专项安全技术交底。

12、施工现场要求物资堆放整齐,标志明确,同事做到工完场清。第五章 主体结构施工5.1. 钢筋工程 总体要求:钢筋绑扎按电力验评标准、相关规范规程来执行,在本工程施工中应重点控制如下三方面:a、 绑扎搭接接头的绑扣不少于3点。b、 主筋间距均匀匀,柱或支墩钢筋绑扎应在钢筋上按间距要求划印并固定,以保证主筋的位置、间距。c、 钢筋的绑扎间距要均匀,拉钩弯折角度应为135,扎丝的长度要适宜,通常情况下余长为30mm,且要求丝扣(头)朝向构件内侧。d、 箍筋的平直段应达到抗震构造的要求长度,必须满足规范要求。 钢筋绑扎的准备工作核对半成品钢筋的钢号、直径、形状、尺寸和数量是否与图纸相符。如果如果有错漏,应

13、纠正增补。准备绑扎铁丝及绑扎工具,搭设操作架。钢筋绑扎的铁丝可采用20-22号铁丝或镀锌铁丝,其中22号铁丝只用于绑扎直径12mm以下的钢筋。准备控制混凝土保护层用的水泥砂浆垫块:水泥砂浆垫块的厚度应等于保护层的厚度,垫块尺寸当保护层厚度等于或小于20mm时为3030mm,大于20mm时为5050mm。 梁、墙、柱筋绑扎箍筋的接头(弯钩叠合处)应交错布置在四角纵向钢筋上;箍筋转角与纵向-时绑扣相互间应成八字形。梁柱筋垫块水平及竖向间距均不超过1000mm。由于整个大梁的钢筋均由钢筋垫块支撑,所以尤其应注意垫块的强度、间距及布置,要确保其能够承受整个大梁钢筋的重量,具体实施时刻通过计算来确定。另

14、外大梁内部,也应根据钢筋的配置情况设置上下钢筋间的支架,以防止大梁上层钢筋下沉的情况出现。 墙筋绑扎为保证墙体钢筋在混凝土浇筑时不产生移位,每层拟设置至少两道用8钢筋焊制的墙筋定位架,用于墙体两层钢筋间相对位置的定位及单根钢筋的定位。一道定位架设在顶板之下,另一道架设在顶板之上。 柱筋绑扎箍筋的接头(弯钩叠合处)应交错布置在四角纵向钢筋上;箍筋转角与纵向钢筋交叉点均应扎牢(箍筋平直部分与纵向钢筋交叉点可间隔扎牢),绑扎箍筋时绑扣相互间应成八字形。框架梁钢筋应放在柱的纵向钢筋内侧。每层柱筋也至少设置两道定位支架,定位支架用钢筋焊制,一道在顶板之下,一道在顶板之下。柱筋垫块也应优先采用塑料环圈,水平及竖向间距不得超过1m。 梁与板钢筋绑扎 纵向受力钢筋采用双层排列时,两排钢筋之间应垫以直径25mm的短钢筋,以保持其设计距离。 箍筋的接头(弯钩叠合处)应交错布置在两架立钢筋上,其余同柱。 板上部的负筋,要防止被踩下;特别是雨篷、挑檐等悬挑板,要严格控制负筋位置。具体措施是焊设专用钢筋马凳以支撑楼板上层钢筋;马凳的间距要足以支撑顶板钢筋及施工荷载,马凳的支腿不得接触模板,要垫设混凝土垫块。 板、次梁与主梁交叉处,板的钢筋在上,次梁的钢筋居中,主梁的钢筋在下。 框梁节点处钢筋穿插十分稠密时,应特别

展开阅读全文
