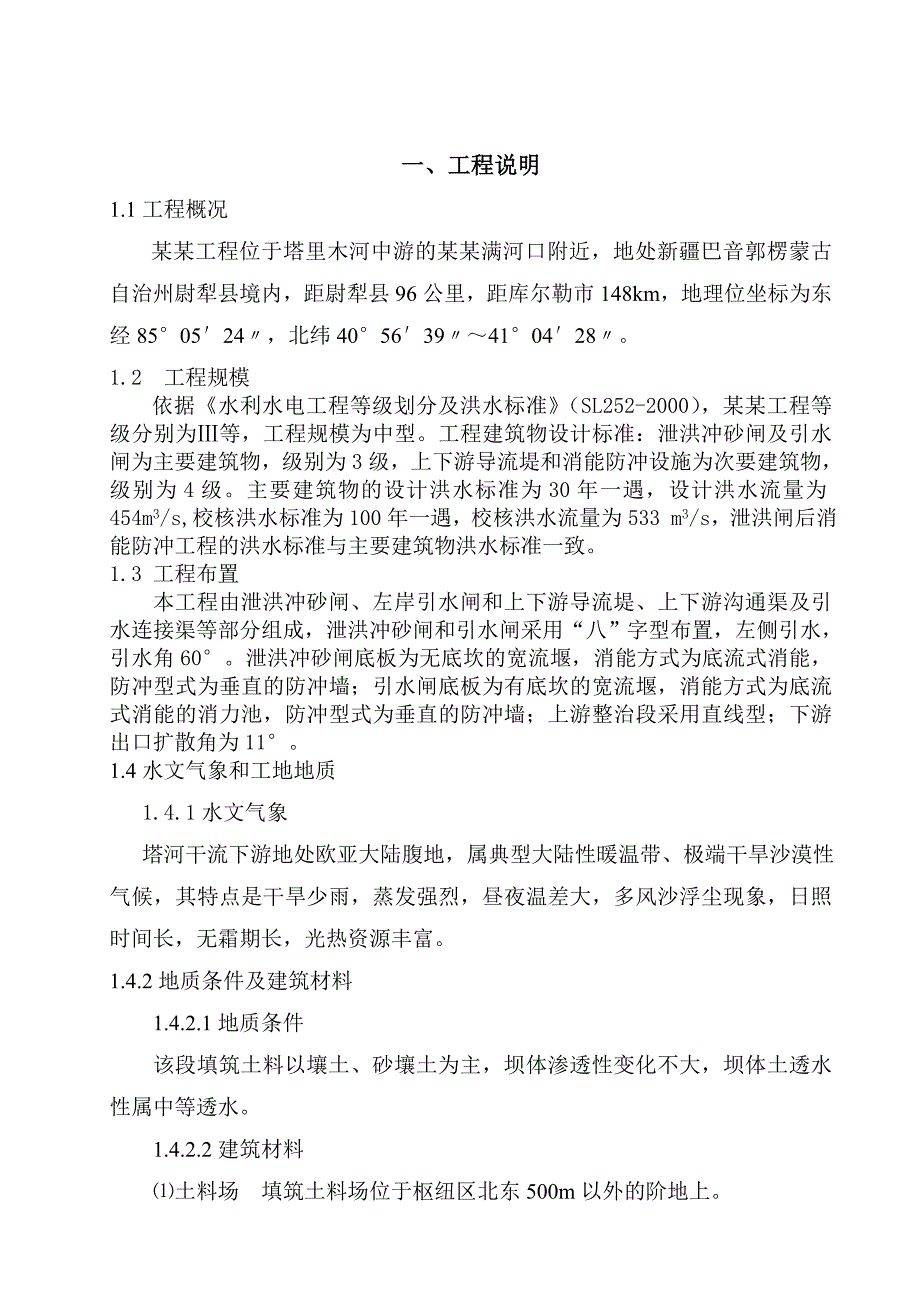

1、 一、工程说明1.1工程概况某某工程位于塔里木河中游的某某满河口附近，地处新疆巴音郭楞蒙古自治州尉犁县境内，距尉犁县96公里，距库尔勒市148km，地理位坐标为东经850524，北纬405639410428。1.2 工程规模依据水利水电工程等级划分及洪水标准（SL252-2000），某某工程等级分别为等，工程规模为中型。工程建筑物设计标准：泄洪冲砂闸及引水闸为主要建筑物，级别为3级，上下游导流堤和消能防冲设施为次要建筑物，级别为4级。主要建筑物的设计洪水标准为30年一遇，设计洪水流量为454m3/s,校核洪水标准为100年一遇，校核洪水流量为533 m3/s，泄洪闸后消能防冲工程的洪水标准与主
2、要建筑物洪水标准一致。1.3 工程布置 本工程由泄洪冲砂闸、左岸引水闸和上下游导流堤、上下游沟通渠及引水连接渠等部分组成，泄洪冲砂闸和引水闸采用“八”字型布置，左侧引水，引水角60。泄洪冲砂闸底板为无底坎的宽流堰，消能方式为底流式消能，防冲型式为垂直的防冲墙；引水闸底板为有底坎的宽流堰，消能方式为底流式消能的消力池，防冲型式为垂直的防冲墙；上游整治段采用直线型；下游出口扩散角为11。1.4水文气象和工地地质 1.4.1水文气象 塔河干流下游地处欧亚大陆腹地，属典型大陆性暖温带、极端干旱沙漠性气候，其特点是干旱少雨，蒸发强烈，昼夜温差大，多风沙浮尘现象，日照时间长，无霜期长，光热资源丰富。1.4

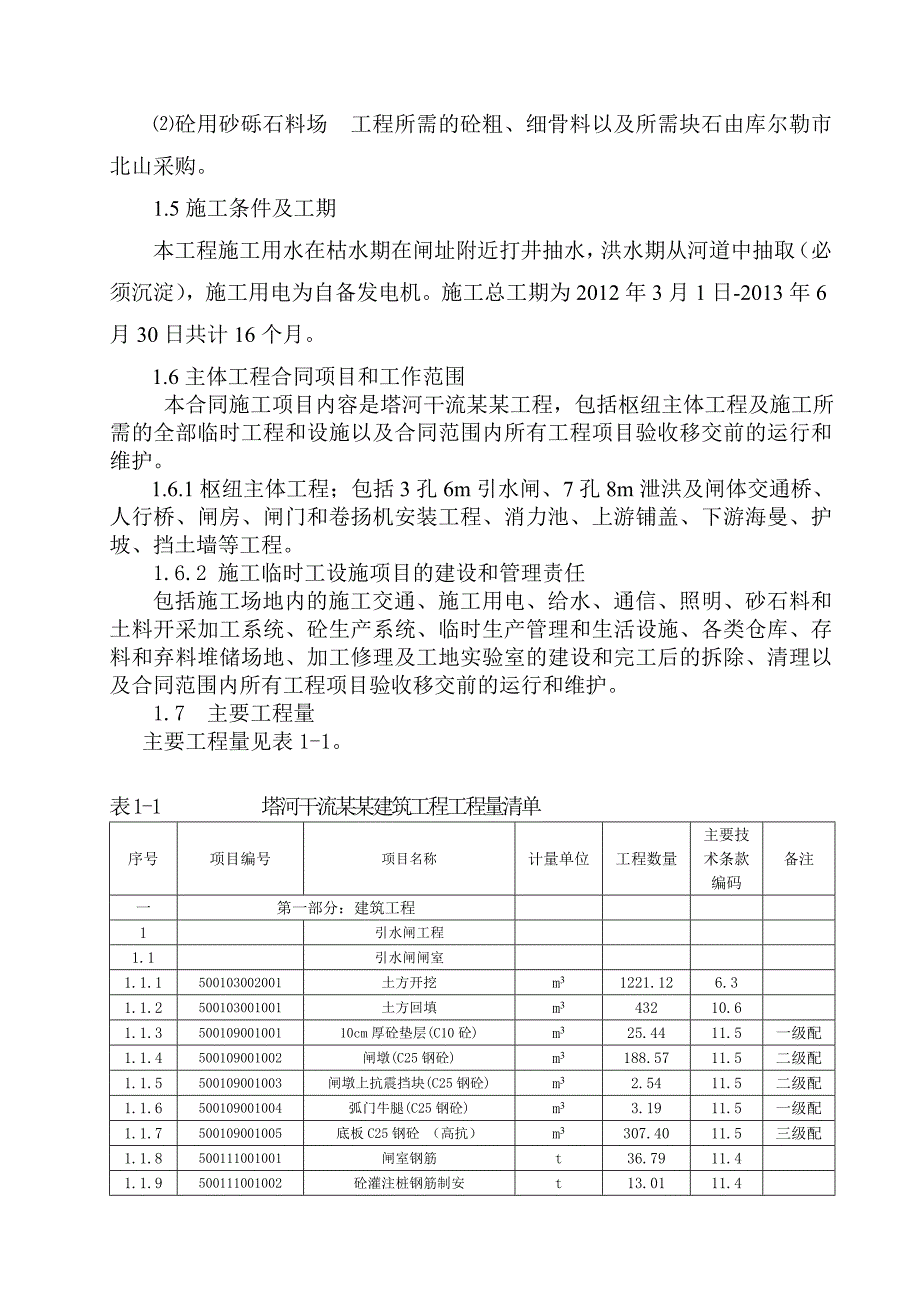

3、.2地质条件及建筑材料1.4.2.1地质条件该段填筑土料以壤土、砂壤土为主，坝体渗透性变化不大，坝体土透水性属中等透水。1.4.2.2建筑材料土料场 填筑土料场位于枢纽区北东500m以外的阶地上。砼用砂砾石料场 工程所需的砼粗、细骨料以及所需块石由库尔勒市北山采购。1.5施工条件及工期本工程施工用水在枯水期在闸址附近打井抽水，洪水期从河道中抽取（必须沉淀），施工用电为自备发电机。施工总工期为2012年3月1日-2013年6月30日共计16个月。1.6主体工程合同项目和工作范围 本合同施工项目内容是塔河干流某某工程，包括枢纽主体工程及施工所需的全部临时工程和设施以及合同范围内所有工程项目验收移交
4、前的运行和维护。1.6.1枢纽主体工程；包括3孔6m引水闸、7孔8m泄洪及闸体交通桥、人行桥、闸房、闸门和卷扬机安装工程、消力池、上游铺盖、下游海曼、护坡、挡土墙等工程。1.6.2 施工临时工设施项目的建设和管理责任 包括施工场地内的施工交通、施工用电、给水、通信、照明、砂石料和土料开采加工系统、砼生产系统、临时生产管理和生活设施、各类仓库、存料和弃料堆储场地、加工修理及工地实验室的建设和完工后的拆除、清理以及合同范围内所有工程项目验收移交前的运行和维护。1.7 主要工程量 主要工程量见表1-1。表1-1 塔河干流某某建筑工程工程量清单 序号项目编号项目名称计量单位工程数量主要技术条款编码备注
5、一第一部分：建筑工程1引水闸工程1.1引水闸闸室1.1.1500103002001 土方开挖m31221.12 6.31.1.2500103001001 土方回填m3432 10.61.1.3500109001001 10cm厚砼垫层(C10砼)m325.44 11.5 一级配1.1.4500109001002 闸墩(C25钢砼) m3188.57 11.5 二级配1.1.5500109001003 闸墩上抗震挡块(C25钢砼)m32.54 11.5 二级配1.1.6500109001004 弧门牛腿(C25钢砼)m33.19 11.5 一级配1.1.7500109001005 底板C25钢砼
6、 （高抗）m3307.40 11.5 三级配1.1.8500111001001 闸室钢筋t36.79 11.4 1.1.9500111001002 砼灌注桩钢筋制安t13.01 11.4 1.1.10500109001006 沥青防腐面积m2120.00 13.4 1.1.11500108004001 砼灌注桩造孔(1.2m直径)m264.00 9.3 1.1.12500108004002 砼灌注桩C25钢筋混凝土(高抗)m3298.43 9.3 二级配1.1.13500109001007 止水651型m64.40 13.4 1.1.14500109001008 聚氨酯m30.03 13.4
7、1.1.15500109001009 2cm厚高压闭孔板m2180.80 13.4 1.2引水闸消力池1.2.1500103002001 土方开挖m32372.146.3 1.2.2500109001001 60cm厚底板(C25钢砼)（高抗）m3218.9511.5 三级配1.2.3500109001002 30cm砂砾石垫层(砂砾石)m314.9410.61.2.4500109001003 60cm厚反滤层(级配砂砾)m3107.5710.61.2.5500109001004 10cm厚C10砼垫层(C10砼)m3218.9511.5 一级配1.2.6500109001005 2cm高压闭
8、孔板m23513.4 1.2.7500109001006 聚氨酯m30.0213.4 1.2.8500109001007 651型橡皮止水m5813.4 1.2.9500109001008 钢筋t6.8311.41.3引水闸海漫段1.3.1500103002001 土方开挖m3277.706.3 1.3.2500105004001 60cm浆砌石(浆砌石)m3231.0012.21.3.3500109001001 60cm现浇C25钢砼（高抗）m327.1311.5三级配1.3.4500109001002 60cm现浇C25砼（高抗）m323.3511.5三级配1.3.550010900100
9、3 反滤层(级配砂砾)m3277.7010.31.3.6500109001004 1*1m帽梁(C25钢砼)（高抗）m355.0011.5二级配1.3.7500109001005 50cm厚槽孔砼(C25砼)（高抗）m3100.0011.5二级配1.3.8500109001006 0.5m厚槽孔凿孔m2100.0011.51.3.9500111001001 钢筋t6.8511.41.3.10500105002001 50cm格宾m3213.6212.21.3.11500105002001 格宾下垫（200g/m2)无纺布m2427.24141.4引水闸交通桥1.4.1500112001001
10、预制中块空心板(C25钢筋砼)m312.7211.6二级配1.4.2500112001002 预制中块空心板(钢筋)kg3263.7011.61.4.3500112001003 预制块悬臂空心板(C25钢筋砼)m313.9811.6二级配1.4.4500112001004 预制块悬臂空心板(钢筋)kg3756.4211.61.4.5500112001005 绞缝材料(C30钢筋砼)m30.6011.6二级配1.4.6500112001006 绞缝材料(M12.5水泥砂浆)m30.0111.61.4.7500112001007 桥面铺装(沥青砼)m33.1511.6一级配1.4.85001120
11、01008 桥面铺装(C25砼)m312.6011.5一级配1.4.9500112001009 排水管PVC（=11cm）m25.2011.51.4.10500112001010 单孔橡胶支座GYZ200x28（天然胶）个18.00111.4.11500111001001 栏杆(钢筋)kg1205.2211.41.4.12500109001001 栏杆(C25钢砼)m3285.00 二级配1.4.13500112001012 抗震挡块(C25钢筋砼)m30.1511.5一级配1.4.14500111001002 抗震挡块钢筋kg1.3811.41.4.15500111001003 抗震锚栓钢筋kg190.2611.42泄洪闸工程2.1泄洪闸闸室2.1.1500103002001 土方开挖m33847.506.3 2.1.2500103001001 土方回填m31399.2010.6 2.1.3500109001001 10cm厚砼垫层（C10砼）m357.5111.5 一级配2.1.4500109001002 闸墩（C25钢砼）m3510.7211.5 二级配2.1.5500109001003 闸墩上抗震挡块（C25钢砼)m30.8611.5 二级
