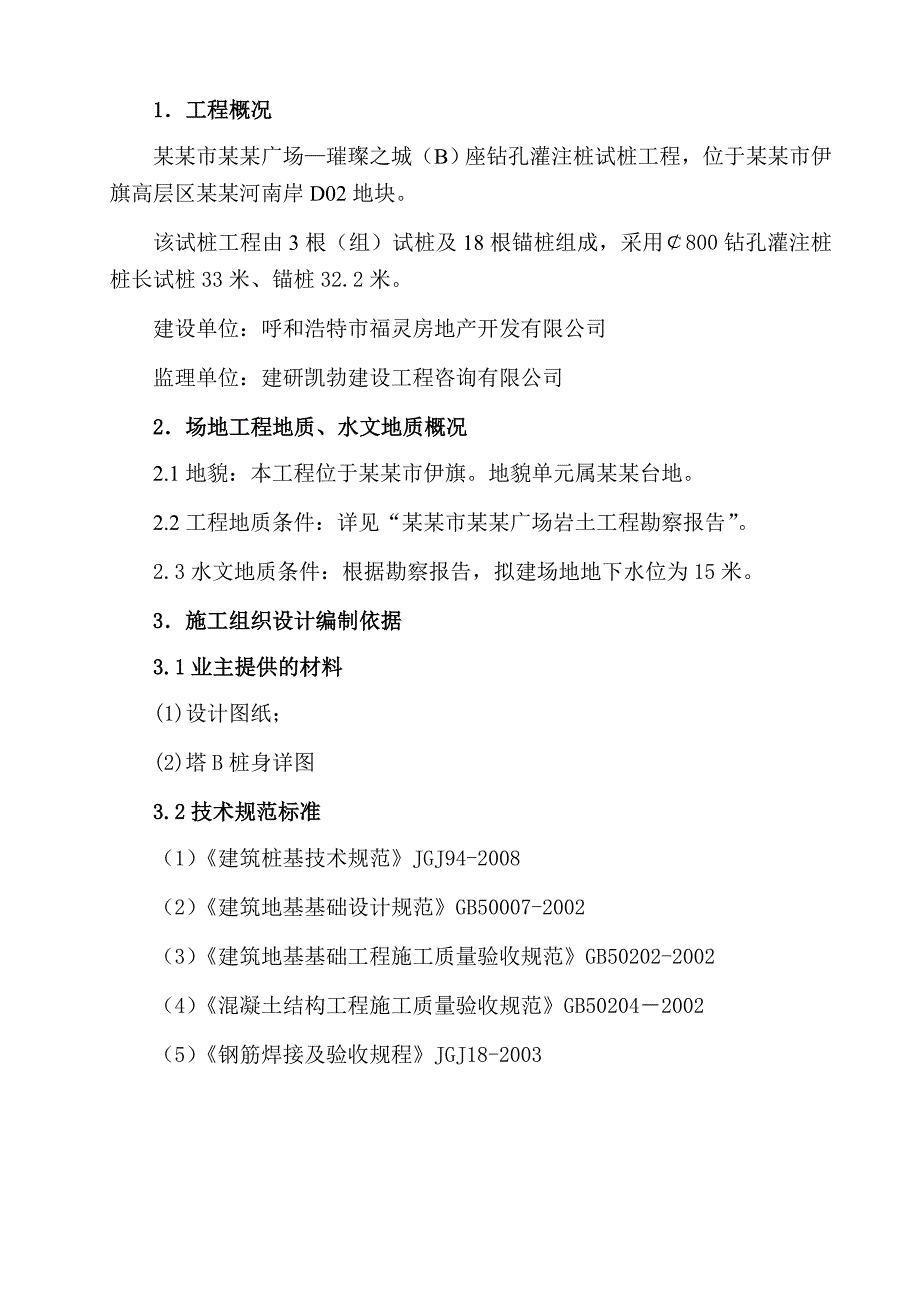

1、1工程概况某某市某某广场璀璨之城（B）座钻孔灌注桩试桩工程，位于某某市伊旗高层区某某河南岸D02地块。该试桩工程由3根（组）试桩及18根锚桩组成，采用800钻孔灌注桩桩长试桩33米、锚桩32.2米。建设单位：呼和浩特市福灵房地产开发有限公司监理单位：建研凯勃建设工程咨询有限公司2场地工程地质、水文地质概况2.1地貌：本工程位于某某市伊旗。地貌单元属某某台地。2.2工程地质条件：详见“某某市某某广场岩土工程勘察报告”。2.3水文地质条件：根据勘察报告，拟建场地地下水位为15米。3施工组织设计编制依据3.1业主提供的材料(1)设计图纸； (2)塔B桩身详图3.2技术规范标准（1）建筑桩基技术规范J

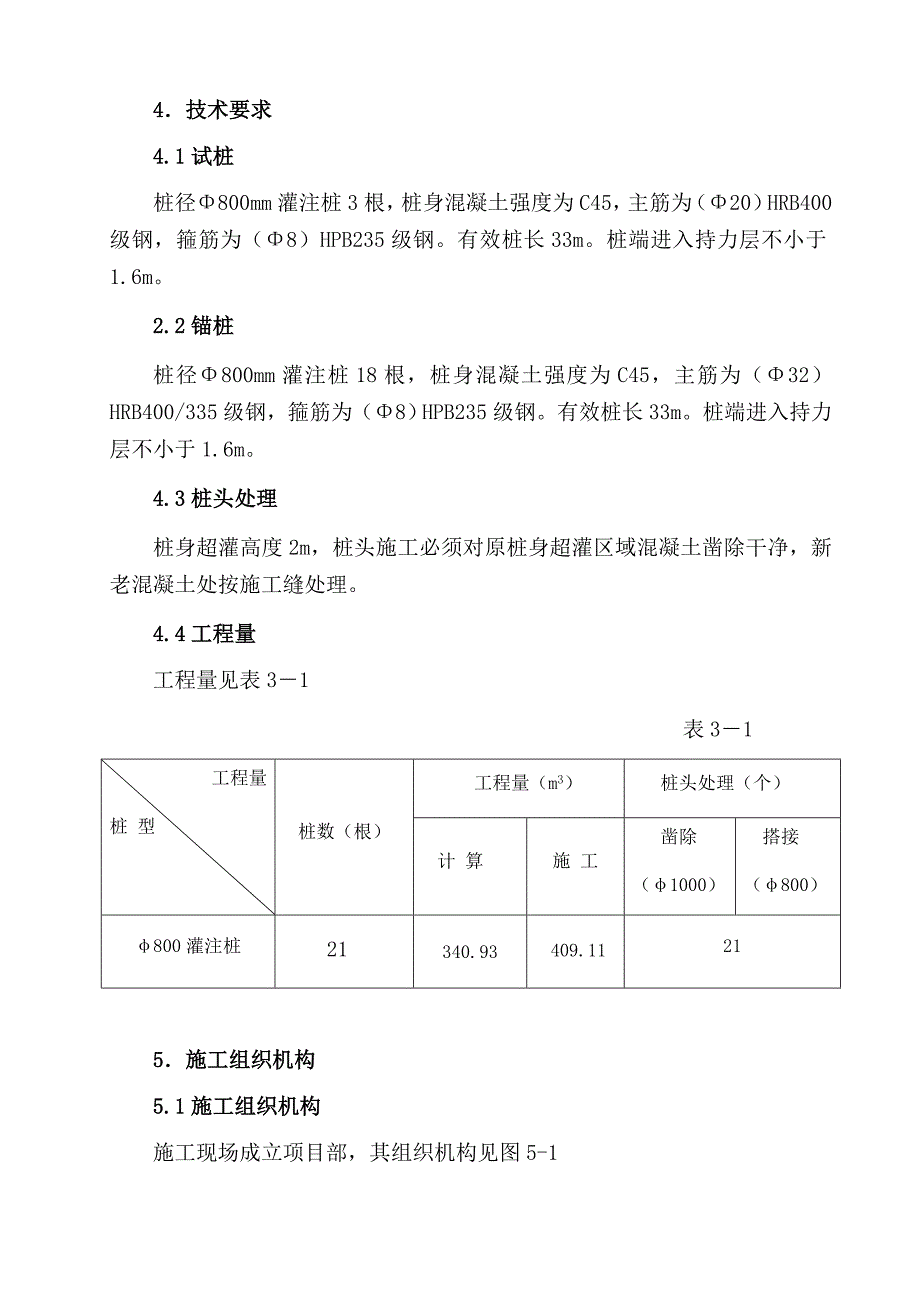

2、GJ94-2008（2）建筑地基基础设计规范GB50007-2002（3）建筑地基基础工程施工质量验收规范GB50202-2002（4）混凝土结构工程施工质量验收规范GB502042002（5）钢筋焊接及验收规程JGJ18-20034技术要求4.1试桩桩径800mm灌注桩3根，桩身混凝土强度为C45，主筋为（20）HRB400级钢，箍筋为（8）HPB235级钢。有效桩长33m。桩端进入持力层不小于1.6m。2.2锚桩桩径800mm灌注桩18根，桩身混凝土强度为C45，主筋为（32）HRB400/335级钢，箍筋为（8）HPB235级钢。有效桩长33m。桩端进入持力层不小于1.6m。4.3桩头处

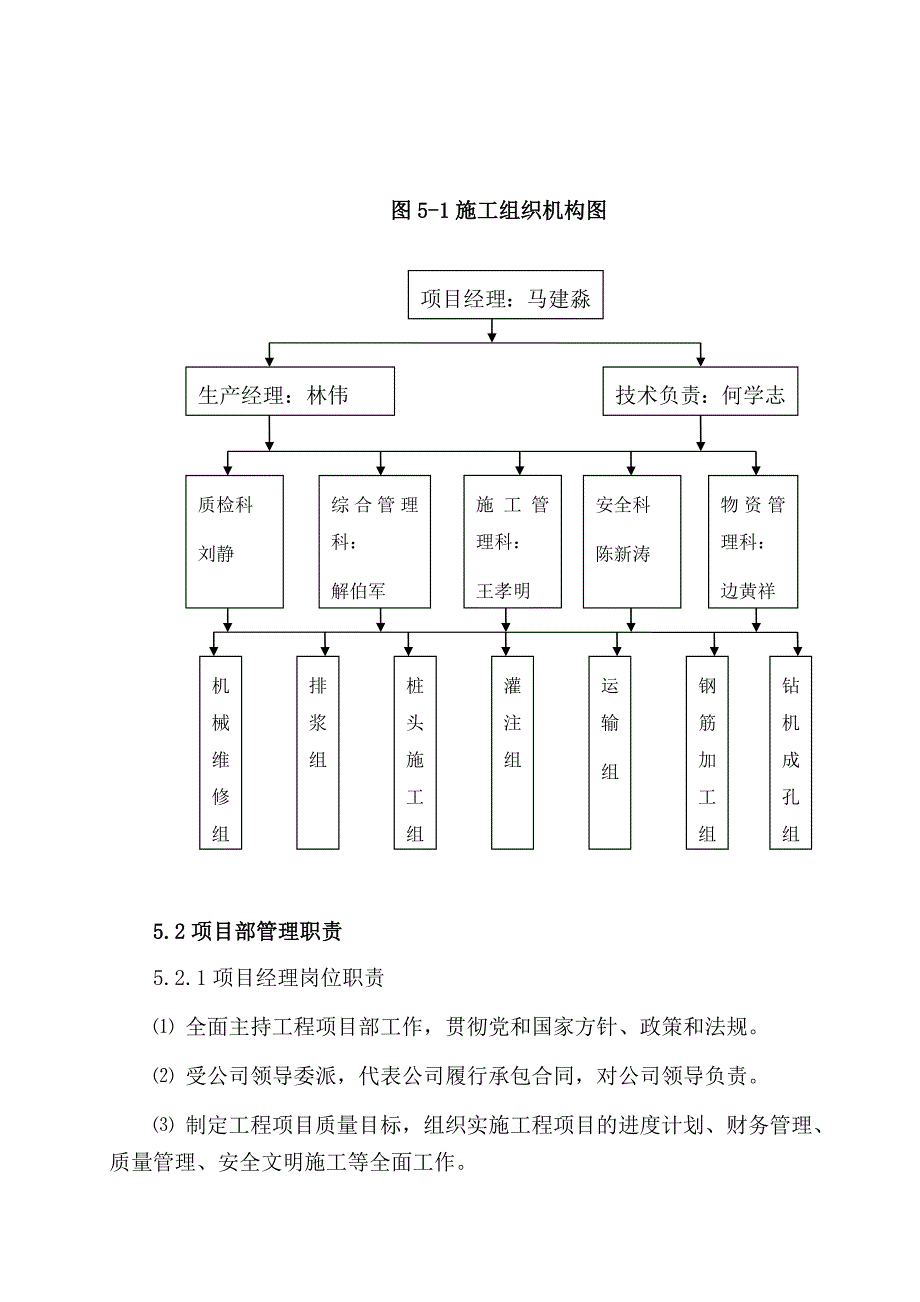

3、理桩身超灌高度2m，桩头施工必须对原桩身超灌区域混凝土凿除干净，新老混凝土处按施工缝处理。4.4工程量工程量见表31 表31 工程量桩 型桩数（根）工程量（m3）桩头处理（个）计 算施 工凿除（1000）搭接（800）800灌注桩 21340.93409.11215施工组织机构5.1施工组织机构施工现场成立项目部，其组织机构见图5-1图5-1施工组织机构图项目经理：马建淼生产经理：林伟质检科刘静综合管理科：解伯军施工管理科：王孝明安全科陈新涛物资管理科：边黄祥机械维修组排浆组桩头施工组灌注组运输组钢筋加工组钻机成孔组技术负责：何学志 宾5.2项目部管理职责5.2.1项目经理岗位职责 全面主持工
4、程项目部工作，贯彻党和国家方针、政策和法规。 受公司领导委派，代表公司履行承包合同，对公司领导负责。 制定工程项目质量目标，组织实施工程项目的进度计划、财务管理、质量管理、安全文明施工等全面工作。 本着责权分明、科学管理、激励和约束的原则，与公司领导商定项目部管理机构，制定项目部规章制度。 熟知基建工程施工程序、工艺及标准。掌握国家、地方和行业的各类规程、规范及技术标准。 适应市场需要，依法经营，提高服务质量，圆满完成承包任务。 保证职工的合法权益，加强劳动保护，实现安全生产文明施工。 对职工进行精神文明教育，建设有理想、有道德、有文化、有纪律的职工队伍。 制定项目部的分配原则和奖励制度。 对
5、职工违法乱纪、不服从分配的提出批评教育，必要时给予行政或经济处罚。 对重大质量事故，组织调查、分析及决策。 协调工程项目部与有关单位的工作关系。5.2.2项目副经理职责协助项目经理负责本项目的管理工作。负责生产质量计划的执行、资源配置、项目的分包管理、产品的保存、客户投诉等。5.2.3技术负责岗位职责 负责工程技术、质量、安全及文明施工管理。 协助项目经理进行资金、进度、质量、安全四大控制。 协助项目经理作好工程项目的招标、议标、定标工作。 负责工程施工中的技术协调工作。 负责组织工程全过程质量管理工作。 协助项目经理作好外部关系协调和政策处理工作。 负责解决工程施工中的重大技术问题。审定施工
6、质量检验项目划分，编写施工技术交底提纲，审核施工作业指导书。 负责审查工程总进度计划。5.2.4综合管理科职责 负责编制工程总体进度计划、月施工进度计划，汇总编制工程进度统计报表。 负责项目的成本控制，合理安排项目资金使用计划。 负责工程项目预算管理、结算管理。（4）负责施工图纸管理、施工图会审及技术交底。（5）负责施工现场调度与管理，组织工程项目施工。5.2.5施工管理科职责 编写工作计划、工作总结和工程大事记。 负责工程项目文件信函管理。 负责工程项目人力资源管理和技术信息管理。 负责工程项目档案资料汇总、整理，向顾客和公司移交工程档案资料。 负责综合管理工作及地方关系协调和政策处理等工作
7、，起草有关综合管理规章制度。5.2.6质检、安全科职责 编制工程质量检验计划，负责组织质量检验评定。 配合质量监督机构做好质量监督工作。 负责组织质量、安全大检查，组织对重大质量、安全事故的调查并上报，同时落实防范措施。 负责项目质量及安全的信息汇总、分析和上报工作。 负责采购产品的现场验证工作。 编制安全文明生产制度，制定并落实防火防盗措施，检查安全文明施工情况，及时制止违反质量、安全规定的行为5.3劳务计划 劳务计划表 表51工种人数职责范围备注技术、质检人员2现场技术工作具备专业职称专职安全员1现场安全值班培训持证上岗测量员1现场测量放线具备专业职称钻工2灌注桩成孔培训持证上岗砼灌注2灌
8、注砼培训上岗普工8吊车司机1吊装钢筋笼等持证上岗电工1现场用电接线及管理持证上岗电焊工3钢筋焊接持证上岗机修工2机械维修持证上岗供水、排浆1供水、排浆培训持证上岗后勤生活1勤杂工合计286施工方案6.1 施工准备6.1.1施工技术准备（1）技术交底：认真研究桩基平面图及设计文件，对不清楚的技术问题详细记录，甲方和监理应参加技术交底及图纸会审。（2）施工前技术员应认真了解监理实施细则，对施工人员进行技术培训和技术交底。 （3）施工期间在满足施工质量的同时，应按施工计划进行施工、按监理实施细则进行项目质量监督与管理。6.1.2 施工人员准备 根据工程需要制定各工序劳动用工计划，按各工序、各岗位进行
9、用人计划统计，确定全体施工人员数量，施工人员总数为28人。通过公司人事部门，遵照“协调能力强，管理力度大，技术水平高”的原则，选择对桩基施工具有丰富经验、能力强的施工管理人员和技术人员组成项目部。确定各工种用人数量（详见表4-1），人员名单，组织工人进行技能操作和安全培训，为随时进入施工现场做好准备。6.1.3 施工机械准备按照工程桩设计情况，分析本工程地质情况和施工环境，按工程所用设备型号及数量，精心进行设备选型，并制定详细的施工设备需用计划。对工程设备进行检查、维修和保养，并预备足够数量的易损零部件。所有工程施工用机械设备在进场前全部进行全面试行运转，保证机械设备状况良好。施工准备定位放线
10、挖桩坑、埋护筒钻机就位钻进成孔一次清孔验孔深测沉渣下钢筋笼隐蔽工程验收下导管验孔深测沉渣第二次清孔灌注砼拔护筒桩头养护砼到场测砼塌落度试块制作养护测量标高钢筋笼验收制作钢筋笼6.2工艺流程 灌注桩施工工艺流程见图6-16.3测量放线、布桩 为保证施工测量精度，必须对所有测量标志进行校核和保护，包括轴线桩、水准基点等不能被碰动、误用或毁坏。使用前必须对桩位轴线基点进行检查，发现异常必须进行复测，以保证桩位正确。放线后应采取闭合、联测等方式检验，精度符合规范要求后方可施工。 所需测量放样器具必须经检验合格，精度与数量应满足工程需要，测量工作配备专职人员。6.4埋设护筒 每根桩位开工前应埋设护筒，护
11、筒由10-12mm钢板焊成，本工程护筒内径为直径1000mm，长度为1.0m。 护筒埋设要求准确、稳固，定位采用“十字线法”。护筒中心与桩位中心的偏差不得大于20mm。在护筒顶部标出固定点，护筒下好后测出该固定点的标高，孔深的控制以此点为基准，在钻进过程中如发现护筒位置有变化要及时重测护筒标高，在下钢筋笼前必须复测护筒顶的标高，以此处标高值来换算吊筋长度，控制钢筋笼入放深度和桩顶标高，在浇筑砼时护筒上不能压重物。6.5钻进成孔、清孔灌注桩采用SR150C型旋挖钻机成孔。(2) 对桩的垂直度进行严格的控制，桩的垂直度应小于1%。钻机到达指定桩位后，通过全液压驱动、电脑可视控制、手动安平系统及手动
12、调整桅杆垂直度等程序保证成桩质量。(3)钻孔过程中随时填写钻进记录。(4)钻至设计深度，停止钻进，进行清孔，即一次清孔，结合现场实际情况，采用清孔钻头进行清孔。清孔后提钻，测定钻孔深度和沉渣厚度，当钻孔深度达到设计要求，沉渣厚度50mm，经监理检查验收合格后进行下道工序施工。 6.6钢筋笼制作、吊放与定位1.钢筋焊接必须先做试件，试件经试验室检验合格后方可批量焊接2.照钢筋骨架的外径尺寸制作一块样板。将箍筋围绕样板制成箍筋圈。在箍筋圈上标出主筋位置，同时在主筋上标出箍筋位置，然后在水平的工作台上，在主筋长度范围内，放好全部箍筋圈，将两根主筋深入箍筋圈，按钢筋上所标位置的记号互相对准，依次扶正箍
13、筋，并一一焊好。3.钢筋笼连接采用全焊式（螺旋筋与主筋采用点焊连接）连接。钢筋焊接工艺，要遵守混凝土结构工程施工质量验收规范GB50204-2002的要求。4钢筋笼制作焊接时，在同一截面内的钢筋接头数不超过主筋根数的50%，主筋搭接焊单面焊搭接长度不小于10d,双面焊搭接长度不小于5d，钢筋笼的焊接部须做到焊缝饱满，无夹渣、咬肉等缺陷。5为保证钢筋笼的垂直度和圆度，制作前钢筋必须进行校直和除锈，并应按图纸要求焊接牢固，保证笼身周正。钢筋笼制作允许偏差：主筋间距10mm，箍筋间距20mm，钢筋笼直径10mm，钢筋笼长度50mm。钢筋笼主筋保护层厚度50mm。6为保证钢筋笼中心和钻孔中心重合，且保
14、证钢筋的砼保护层厚度50mm，沿钢筋笼纵向，每隔2m设置一组（4个）保护层定位筋。7钢筋笼分两段制作，在孔口搭接。钢筋笼主筋接头同一截面内不得超过50%，接头错开间距35d。8.钢筋笼的堆放、搬运和起吊应考虑安放入孔顺序、钢筋笼的变形等因素；堆放时支垫数量要足够，位置要适当，堆放时最高不得超过3层；在堆放、搬运和起吊过程中已发生变形的钢筋笼，应进行修复后再使用。9.下放前，由技术人员会同监理对钢筋笼进行质量检验，各项指标验收合格后方可下放。10.下放时，采用两点法，对准桩孔慢放入孔，下放过程中应注意观察孔内水位变化，遇阻碍时，应查明原因不得强行下插。11.钢筋笼下放要用吊筋将钢筋笼安置到设计位置，下放允许误差50mm。钢筋笼放置到位后，将吊筋固定好
