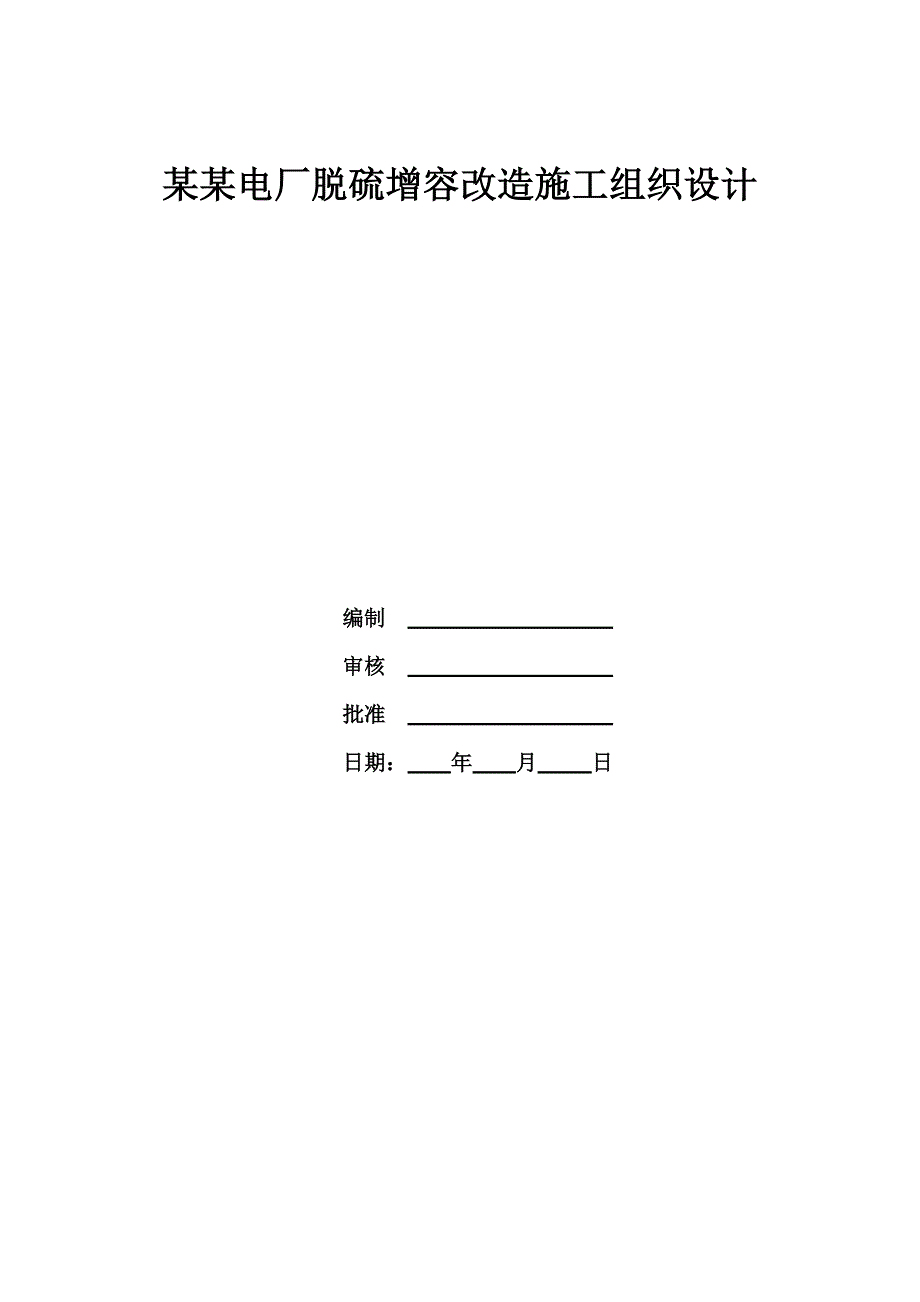

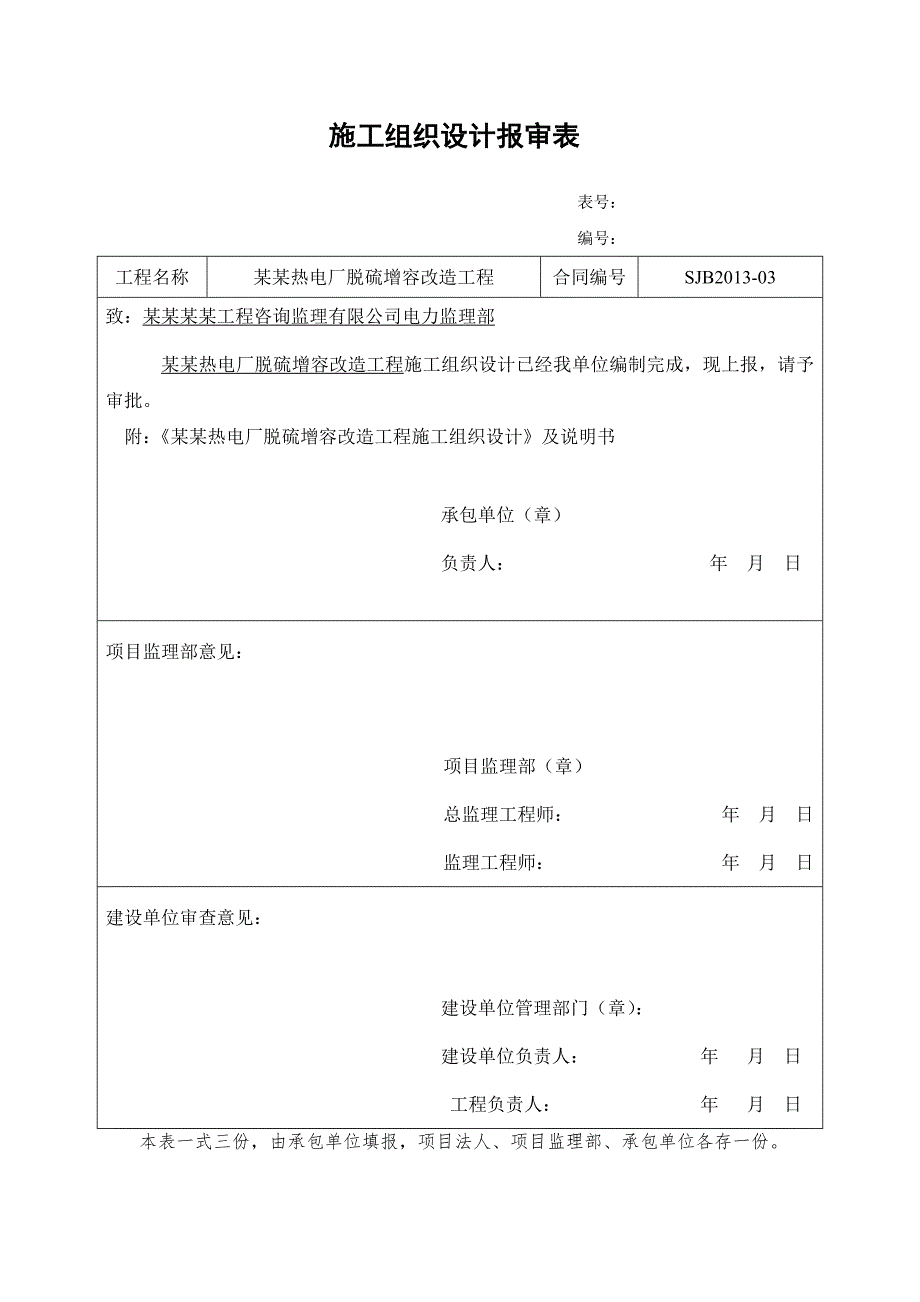

1、施工组织设计报审表表号：编号：工程名称某某热电厂脱硫增容改造工程合同编号SJB2013-03致：某某某某工程咨询监理有限公司电力监理部 某某热电厂脱硫增容改造工程施工组织设计已经我单位编制完成，现上报，请予审批。附：某某热电厂脱硫增容改造工程施工组织设计及说明书承包单位（章）负责人： 年 月 日 项目监理部意见：项目监理部（章）总监理工程师： 年 月 日监理工程师： 年 月 日建设单位审查意见：建设单位管理部门（章）：建设单位负责人： 年 月 日 工程负责人： 年 月 日 本表一式三份，由承包单位填报，项目法人、项目监理部、承包单位各存一份。某某电厂脱硫增容改造施工组织设计编制 审核 批准 日

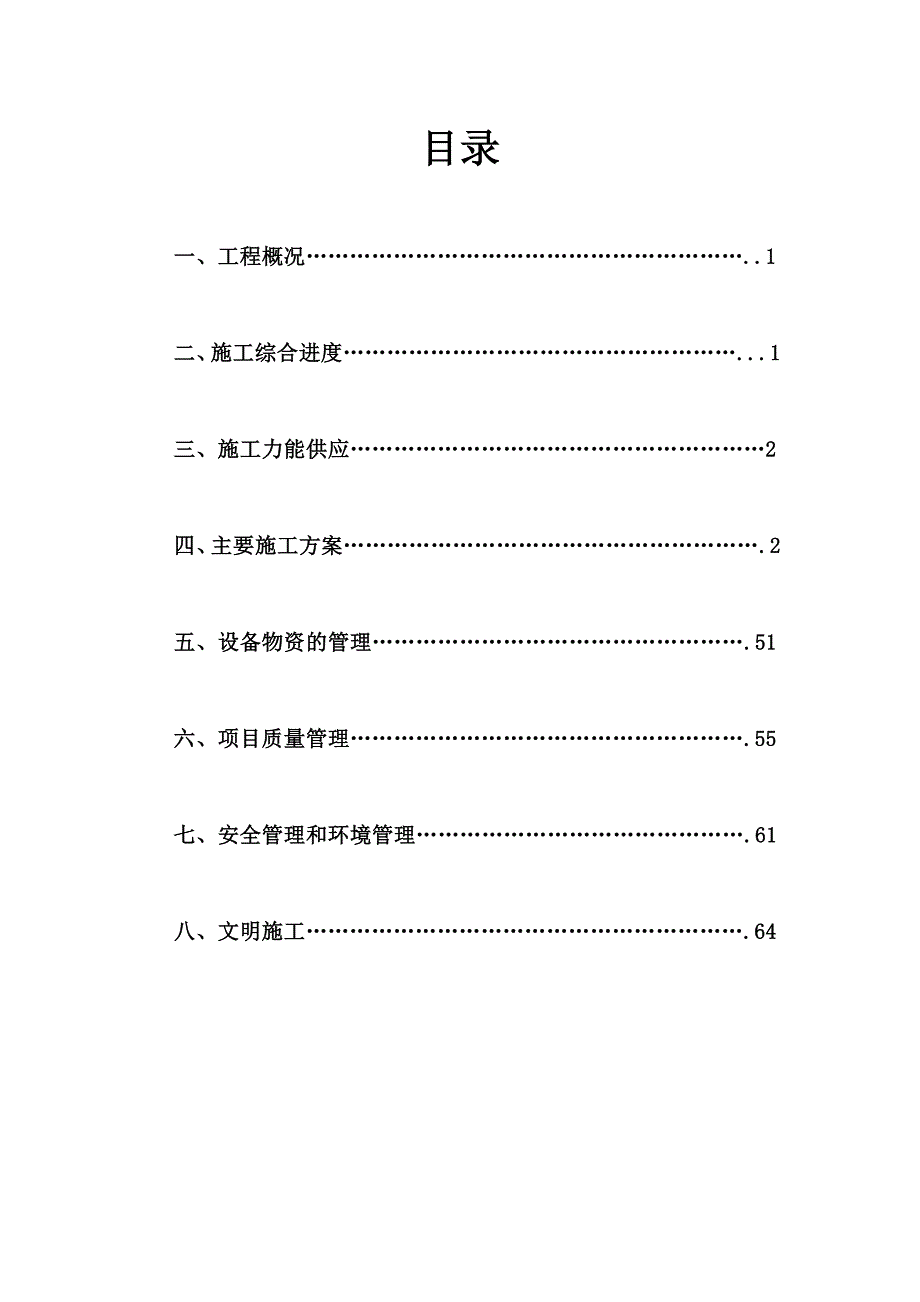

2、期： 年 月 日目录一、工程概况.1二、施工综合进度.1三、施工力能供应2四、主要施工方案.2五、设备物资的管理.51六、项目质量管理.55七、安全管理和环境管理.61八、文明施工.64一、工程概况某某热电厂脱硫增容改造工程，新建一石灰石粉仓，事故浆液池，1#、2#循环泵房基础加固改造，吸收塔顶升改造，主烟道和旁路烟道改造等工程，1#炉计划于2013年5月5日停炉，计划工期五十天。二、施工综合进度2.1 图纸交付进度（分项工程开工前20天招标方应提供相应图纸）2.2主要设备交付进度（设备安装前15 天应提供设备到场）2.3综合劳动力和主要工种劳动力安排计划（见附表）2.4主要施工机械设备配置及
3、进场计划（见附表）2.5 工程进度计划的实施和控制2.5.1施工准备由于准备到开工时间紧，为确保工作进度，开工前，作好以下准备工作：1 施工人员及机械的进场准备工作；2 生产、生活用临时电源设备安装，电线电缆的敷设照明和通讯设备的安装，各地区施工用电配电设备的安装等；3 生产、生活用水管道的安装；4 施工现场的排水管网的形成；三、施工力能供应3.1供水日常临设用水5立方/小时，设备盛水、水压试验阶段80立方/小时。3.2供电用电高峰时350KW，三级配电两级保护，临时用电采用五芯电缆。3.3氧气、乙炔、氩气、二氧化碳根据本工程实际情况，施工高峰时期氧气20瓶/天，乙炔10瓶/天。四、 主要施工
4、方案（分土建部分、安装部分）1土建部分1.1、施工范围北方联合公司某某热电厂二期（2200MW）脱硫装置增容改造建安工程土建部分主要包括: 新建石灰石粉仓一座，新建事故浆液池一座。1#、2#循环泵房改造扩建，氧化风机房钢筋混凝基础土框架结构增大与加固，吸收塔区室外基础破除及恢复原有混凝土面层电缆沟移位与恢复；增压风机支架加固。1.2、土建施工工期石灰石粉仓、事故浆液池、1#和2#循环泵房等建构筑物、设备改造在停炉前一个半月开工，保证工期。1.2.1、土建工程施工进度计划 土 建 专 业单项工程施工进度石灰石粉仓基础出0米 2013.4.10-4.15施工到5.8米2013.4.16-4.30仓
5、体浇筑2013.5.1-6.10锥体制作安装2013.6.10-6.30事故浆液池整体施工2013.4.13-5.10脱水综合楼拆除2013.4.10-4.15砼框架2013.4.15-5.15氧化风机基础（2台）2013.5.4-5.151#真空皮带机拆除2013.5.2-5.101#真空皮带机基础3013.5.10-5.25循环泵房砼框架和房顶2013.4.10-4.30砌墙2013.5.1-5.71#循环泵基础（2台）2013.5.7-5.17浆液小泵整体完成2013.5.21-5.31烟道平台整体完成2013.5.15-5.261.3、 主要施工方案1.3.1土方工程施工技术方案开挖方
6、式的选择 1#、2#循环泵房基础、氧化风机房、石灰石粉仓基础和事故浆液池基础，由于土方工程量点多面广，比较零散，采用机械分批集中机械开挖方式。土方按甲方指定地点存放，以后回填备用。开挖坡度及加固措施，在整个脱硫项目施工过程中，要按要求进行沉降测量、位移及裂缝等一系列观测，并作好观测记录和数据分析，及时掌握相邻建筑设施的变化情况。开挖时，如果预开挖的基础比邻近的建构筑物深，则对邻近建筑物采用护墙打一护坡桩的方法进行防护，1#、2#循环泵房基础土方开挖进行放坡，施工工作面按照600留设。石灰石粉仓和事故浆液池基础土方开挖进行放坡，施工工作面按照1500mm留设。开挖方法 a 基坑开挖， 应先进行测
7、量定位，抄平放线，按照规定的放坡系数，撒出上下口白灰线，按白灰线分段分层开挖。b 相邻基础开挖时，应遵循先深后浅施工程序。c 基坑开挖应尽量防止对地基的扰动，预留少部分人工挖除。d 雨季施工时，基坑槽应分段开挖，挖好一段浇筑一段垫层，并在基槽四周挖排水沟，设集水井，且经常检查边坡情况。e 弃土应及时运出，在基坑边缘上侧临时堆土或堆入材料以及移动施工机械时，应与基坑边缘保持1m 以上。f 基坑挖完后应进行钎探验槽，作好记录，如发现地基土质与地质勘探报告、设计要求不符时，应与有关人员研究及时处理。土方回填方法a 基础验收合格后，才可进行钢渣的回填工作。b回填每层厚度为300350mm ，用蛙式打夯
8、实，夯实时采用一夯压半夯的原则。c分层夯实后进行干密度取样（灌水法），合格后，才可进行下一层回填。1.32 钢筋工程施工技术方案(1)钢筋的加工a凡进入现场的钢筋均应有出厂合格证、材质检验单，并及时按批量、部位进行复试，合格后方可进行加工。b钢筋的加工均应在钢筋加工厂进行。c钢筋加工成型前，要认真核对下料单，确保钢筋半成品的规格、尺寸、数量准确，钢筋加工成型经验收合格后方可运至施工现场。d钢筋加工前，保持表面洁净，加工成型后，堆入整齐，下方垫100mm100mm木方，防止钢筋生锈和污染。e钢筋加工质量要求：钢筋形状、尺寸正确，平面上没有翘曲不平现象；钢筋末端弯钩的净空直径不小于钢筋直径的2.5
9、倍；钢筋的弯曲点处不得有裂缝。(2)钢筋绑扎基础钢筋的绑扎 a钢筋网的交点全部绑扎，相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。 b基础底板钢筋采用双层钢筋时，在上层钢筋网下面应设置撑以保证钢筋位置正确。 c钢筋的弯钩应朝上，不要倒向一边；但双层钢筋网的上层钢筋弯钩应朝下。 d独立基础为双向弯曲，其底面短边的钢筋应放在长边钢筋的上边。柱钢筋绑扎a 柱中的竖向钢筋搭接时，角部钢筋的弯钩与模板成45 ，中间钢筋的弯钩与模板成 90b 钢筋的接头交错布置，在四角纵向钢筋上箍筋转角与纵向钢筋交叉点均应扎牢，绑扎箍筋的绑扣相互间成八字形。 c框架梁钢筋应放在柱的纵向钢筋内侧。墙钢筋绑扎a 墙的垂直钢
10、筋长度不宜超过4 m（钢筋直径12mm ）或6m（直径12mm），水平钢筋每段长度不宜超过8m ，以利于绑扎。b 墙的钢筋弯钩应朝向混凝土内。c 采用双层钢筋网时，在两层钢筋间应设置撑铁，以保证钢筋间距。梁与板钢筋绑扎a纵向受力钢筋采用双层排列时，两排钢筋应垫直径25mm 的短钢筋，以保持其设计距离。b箍筋的接头（弯钩叠合处）应交错布置在两根架立筋上。c板上部负筋，要按规定设马凳防止钢筋被踩下，严格控制雨蓬等处负筋位置，以免拆模后断裂。d板、次梁与主梁交叉处，板的钢筋在上，次梁居中，主梁的钢筋在下。e 框架节点处钢筋穿插十分稠密时，特别注意梁顶面主筋间的净距要有30mm ，以利于砼浇筑。f梁钢
11、筋的绑扎与模板安装之间关系：1梁的高度较小时，梁的钢筋架空在梁顶上绑扎，然后再落位；2梁的高度较大(1.2m) 时，梁的钢筋宜在梁底模上绑扎，其两侧模或一侧模后装。g梁板钢筋绑扎时应防止水电管线将钢筋抬起或压下。(3)钢筋的焊接a柱纵向受力钢筋直径22mm时，采用电渣压力焊，同一构件内焊接接头应相互错开。同一根钢筋焊接接头相互错开35d，且不小于500mm 。在此范围内有接头的受力钢筋截面面积占受力钢筋总截面面积小于等于50%。b框架梁钢筋连接（直径22）采用双面焊接和闪光对焊结合使用，焊接长度10 d。c焊接接头的质量检查符合现行规范及有关规定。d钢筋工程属于隐蔽工程，在浇筑砼前应对钢筋及预
12、埋件进行验收，并作好隐蔽工程记录。1.3.3 模板工程施工技术方案(1)基础模板本工程独立基础、设备基础及其他基础均采用竹胶模板，根据需用按计算设置对拉螺栓加固。(2)柱、梁模板本工程柱、梁模板采用组合木胶模板支设，在梁柱节点处必须保证严密、不漏浆、不移位、不涨模等，为保证表面干净，并不影响装修，脱模剂选用水质脱模剂。(3)楼板、墙板模板楼板、板墙模板采用木胶模板，主要规格1220（宽）2440（长），板木模板厚12mm ，板墙木模板厚18mm ，模板支撑体系选用早拆体系。碗扣式脚手架，龙骨为10050mm, 100100 mm 间距300mm.墙外侧龙骨选用483.5mm 双排，间距750m
13、m ，并根据需要按计算适用合适的对拉螺栓。(4)梁板模板拆除a 楼板的模板先拆，再拆梁侧模；b 由于工艺楼、循环水泵房、氧化风机房、石灰石粉仓、事故浆液池，为保证施工的绝对安全，承重的模板要在混凝土强度达到设计强度的100%后才能拆除。1.3.4 砼的浇注与养护(1)砼的浇筑采用商砼方法，由商砼搅拌站进行提供。(2)砼的运输砼的水平运输采用砼搅拌运输车，垂直运输采用汽车泵。(3)砼的浇筑a砼浇筑前应分别进行模板的预检和钢筋的隐检，符合要求后，才可浇筑。b浇筑砼应连续进行，如须间歇时，其间隔时间宜缩短，保证混凝土不出现冷缝。c砼浇筑应控制砼均匀性和密实性，且防止砼的分层离析。d浇筑竖向结构砼前，底部应先填以50100厚与砼成分相同的水泥砂浆。e梁和板应同时浇筑，施工缝的留设符合施工规范要求。(4)砼的养护a砼采用覆盖浇水养护，在浇筑完毕后12h 以内进行。b浇水养护时间不得少于7天。1.3.5 建筑工程质量保证措施(1)机械土方开挖应留20-30mm厚的土由人工开挖，保证地基土不受扰动。(2)土方回填应分层夯实，每层检验合格后方可进行下一层的回填。(3)对于防火砼的施工应选择合理的砼配合比，施工时严禁留垂直的施工缝，水平施工缝应留外低内高的企口缝。4)对于大体积砼应经过热工计算，选择合理的配合比和每次砼的浇筑厚度，并应及时进行温度测量，控制砼内外温差及砼表面与大气的温差不超过2
