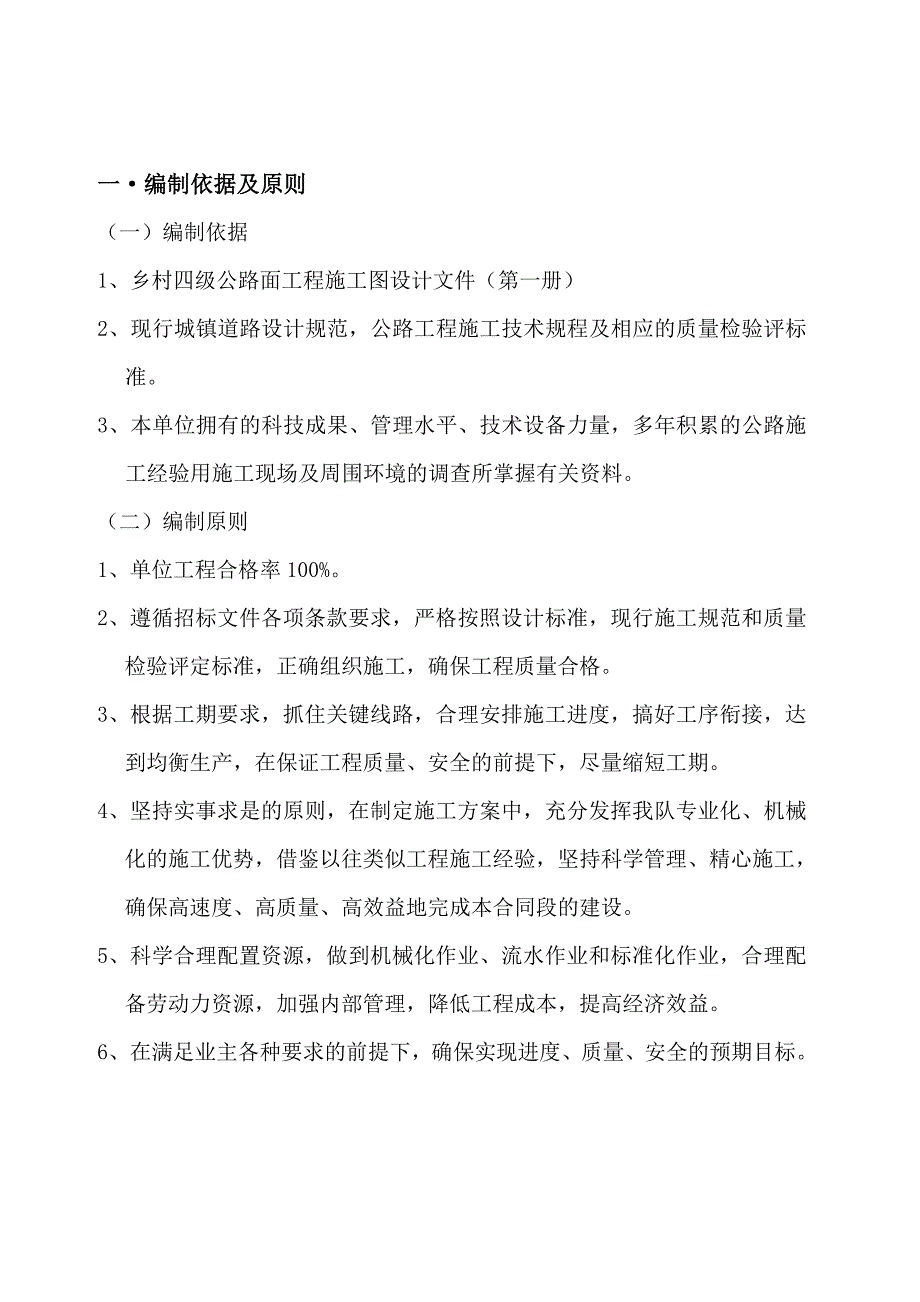

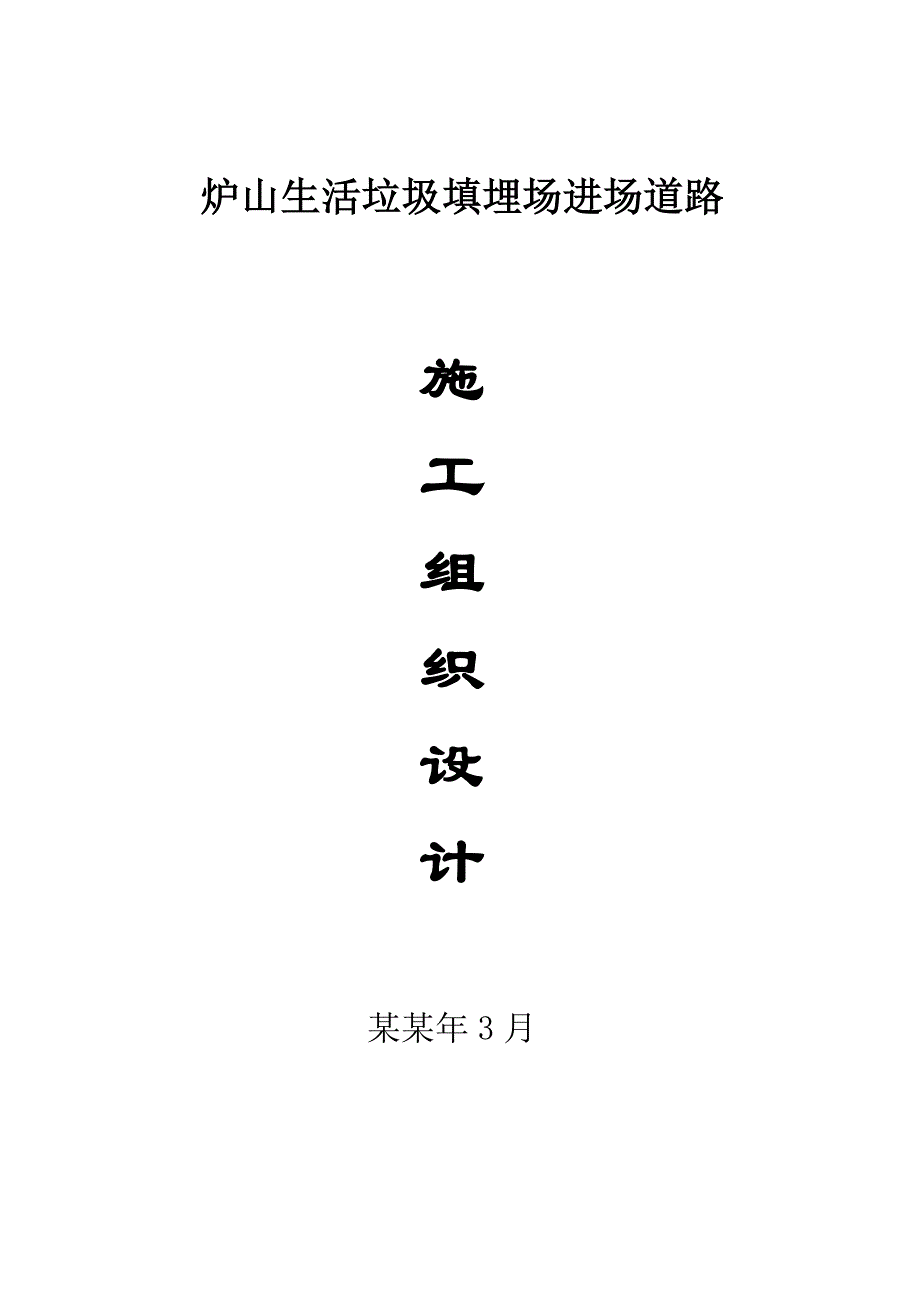

1、 炉山生活垃圾填埋场进场道路施工组织设计某某年3月一编制依据及原则（一）编制依据1、乡村四级公路面工程施工图设计文件（第一册）2、现行城镇道路设计规范，公路工程施工技术规程及相应的质量检验评标准。3、本单位拥有的科技成果、管理水平、技术设备力量，多年积累的公路施工经验用施工现场及周围环境的调查所掌握有关资料。（二）编制原则1、 单位工程合格率100%。2、 遵循招标文件各项条款要求，严格按照设计标准，现行施工规范和质量检验评定标准，正确组织施工，确保工程质量合格。3、 根据工期要求，抓住关键线路，合理安排施工进度，搞好工序衔接，达到均衡生产，在保证工程质量、安全的前提下，尽量缩短工期。4、 坚

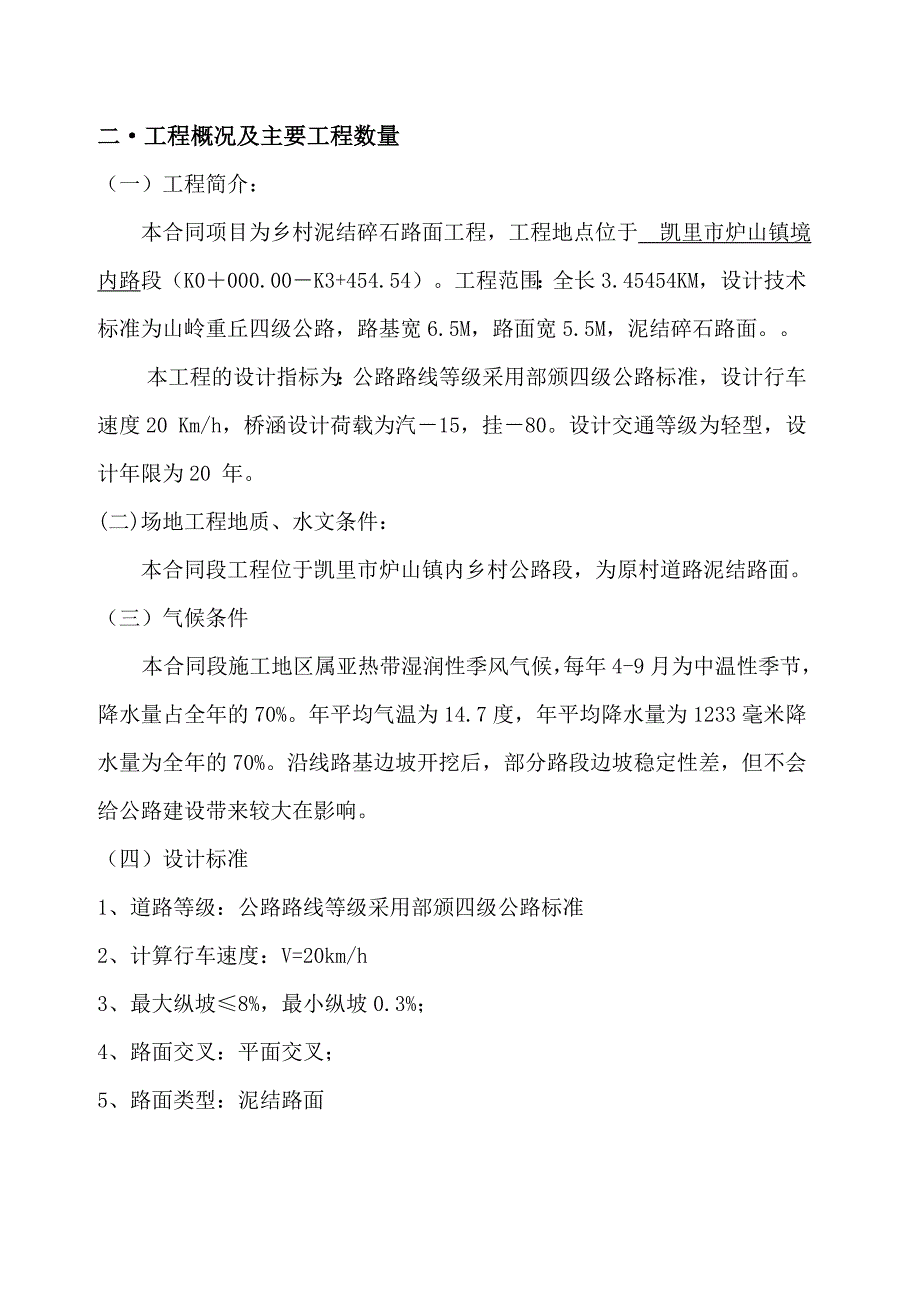

2、持实事求是的原则，在制定施工方案中，充分发挥我队专业化、机械化的施工优势，借鉴以往类似工程施工经验，坚持科学管理、精心施工，确保高速度、高质量、高效益地完成本合同段的建设。5、 科学合理配置资源，做到机械化作业、流水作业和标准化作业，合理配备劳动力资源，加强内部管理，降低工程成本，提高经济效益。6、 在满足业主各种要求的前提下，确保实现进度、质量、安全的预期目标。二工程概况及主要工程数量（一）工程简介： 本合同项目为乡村泥结碎石路面工程，工程地点位于 凯里市炉山镇境内路段（K0000.00K3+454.54）。工程范围：全长3.45454KM，设计技术标准为山岭重丘四级公路，路基宽6.5M，路
3、面宽5.5M，泥结碎石路面。本工程的设计指标为：公路路线等级采用部颁四级公路标准，设计行车速度20 Km/h，桥涵设计荷载为汽15，挂80。设计交通等级为轻型，设计年限为20 年。(二)场地工程地质、水文条件：本合同段工程位于凯里市炉山镇内乡村公路段，为原村道路泥结路面。（三）气候条件本合同段施工地区属亚热带湿润性季风气候，每年4-9月为中温性季节，降水量占全年的70%。年平均气温为14.7度，年平均降水量为1233毫米降水量为全年的70%。沿线路基边坡开挖后，部分路段边坡稳定性差，但不会给公路建设带来较大在影响。（四）设计标准1、道路等级：公路路线等级采用部颁四级公路标准2、计算行车速度：V
4、=20km/h3、最大纵坡8%，最小纵坡0.3%；4、路面交叉：平面交叉；5、路面类型：泥结路面（五）工程承包范围及主要工程数量本项目承包范围为公路道路工程，包括路基挖方、路基填方、挡土墙、培土路肩、石盖板涵、安全设施及预埋管线等工程，主要工程数量为：1、基础工程：挖土石方M3。2、路面工程：8cm厚的泥结碎石面层20564m,20厘米厚天然砂砾基层20564m全线涵洞共6道，沿线安全设施3.4545KM3、桥梁涵洞工程：石盖板涵44m。4、 安全设施及预埋管线工程：钢筋砼护柱160根，交通标志8块，地名牌2块。三施工管理力量及劳动力安排（一）项目管理机构根据合同任务和工期要求，立即组织成立施
5、工现场管理机构，全面组织，实施本合同段工程的管理。施工组织机构框图见后。（二）施工区段划分及人员配备1、施工区段划分 根据本合同段任务分布状况和工期要求，我公司安排为四个施工段：以K01000.00为界分两个施工段，K0500.00至K01000.00为第一施工段，K1500.00至K11000.00为第二施工段。K2500.00至K21000.00为第三施工段，K3500.00至K3454.54为第四施工段。根据分项工程情况划分路基施工队、路面施工队、桥涵施工队。2、劳动力组织和人员配备 根据本合同段分项工程施工强度和施工方法，通过计算分析汇总平衡，工种分为技术工和一般普工两种：依据施工进度
6、计划及工程数量，投入本工程施工的劳动力按以下几点安排：a) 路基工程以机械施工为主，人工配合；劳动力投入主要以机械工、普工为主。b) 路面工程以机械施工为主，人工配合；劳动力投入主要以机械工、普工为主。c) 桥涵工程：沟槽开挖、石盖板安装以人工为主，主要为石工、普工等。施工机械设备配置根据本合同段工程项目和主要工程数量，主要施工设备大体可为以下几类：（1）路基挖方开挖机械；（2）路基填方机械；（3）路面工程施工机械；（）安全设施施工机械。一施工组织方案（一） 施工准备为确保优质高效完成本合同段的各项工程，自进场的第一天起，我部将统筹安排，科学调度，全面展开开工前的各项准备工作。1、行政准备为了
7、能使各项工程的施工顺利进行，进场后，积极同业主及土建施工队伍等相关部门取得联系，主动征求各部门的意见和建议，在业主的帮助下，取得各方面的更多支持，使得本合同段各项工程的施工能够在一个和谐、友好的氛围中顺利展开。2、技术准备（1）测量准备开工前的定线复测是各项工程开工的前提，它对工程质量有着直接的影响，为确保复测精度，由对测量有着丰富经验的专职测量工程师负责，在现场交接主要控制桩点和获得相关的测量资料后，迅速组织对合同段进行定线测量，主动处理好同相邻标段的衔接。视各项工程的实际情况，增设复测成果的护桩图，并书面上报监理和业主审核，并对前期开工的分项工程及路线边桩测量放样，为各分项工程的开工打下良
8、好基础。（2）技术资料准备在项目总工的主持下，召集全体技术人员认真仔细地阅读、审核图纸，深入细致地领会设计意图，争取设计、监理单位对工程项目作更深一层的技术交底，编制分项工程的作业指导书；全面分析，统筹安排，科学分解工序，合理确定作业循环时间，制定严格的技术交底、技术管理和质检制度，准备好工程日志等各种记录簿和工程检查表格。（3）现场准备在现有的“三通一平”前提下，修建临时设施的同时，安排人员、机械进行本合同段内临时道路修筑，地表清理，为正式开工做好准备。（4）物资准备物资部门在项目经理统一安排下，根据工程的轻重缓急，在业主等有关部门的监督下对急需物资进行采购。在试验监理工程师认可后，部分物资
9、可分期、分批进场，以满足工程需要。机械准备如下：路面铺筑机械；碾压机械；运输设备；常规试验设备；其它机具。（具体详见机械设备表）拟投入的主要施工机械设备表序号设备名称型号规格数量国别或产地制造年份定额功率（kw）生产能力1推土机CATD6H1不限2002160KW2挖掘机PC-2002不限20021M34振动压路机YZJ181不限200312T5小型振动冲击夯1不限200072T6装载机ZL50F-II2不限200262M37翻斗车T81510不限20018T8发电机2不限200030KW9风钻机2不限20025M3根据本标段的实际情况，各种机械按照计划准时进场。设备到位后，由机材部人员负责对
10、所有设备进行全面检修调试。拟投入材料试验、测量、质检仪器设备序号仪器设备名称规格型号单位数量备注1全站仪DTM500台12经纬仪J2台13水准仪江光DS3台14砼试模150150550套85三米直尺3米把18砂石标准筛套19五米塔尺5米把210灌砂桶150mm200mm台211皮尺50m把2（二）、临时设施工程经认真阅读图纸和现场考察，综合分析本合同工程的分布、工期及交通环境条件后，从节约用地和方便施工的原则出发，对临时工程进行规划，具体如下：4、施工用水及供电施工现场按照建设单位提供的三通一平，我方只需在施工现场架设临时输电输水线路并搭建备用发电机房即可保证施工用电用水的需要。（三）、施工总
11、体进度计划1、总体计划安排的原则本合同的施工总体计划，以招标文件和本承包人计划投入的资源（劳动力、机械设备、材料）为依据，以合同工期为前提，科学安排，保证重点、统筹兼顾，在确保工程质量、施工安全的大前提下，优化资源配置，挖掘人员和设备潜力，充分发挥本队综合优势，确保在合同工期内完成施工任务。在工程施工中，以组织均衡施工为基本方法，抓住少雨季节，采用平行、流水、交叉等作业方法超前动作。2、总工期本合同计划总工期为150天，计划开工日期暂定为2011年4月，完工日期为2011年9月。3、施工进度计划（后附施工进度计划表）1）、施工准备：2011年4月至2011年9月2）、路基土石方工程：2011年
12、4月3）、填方工程：2005年10月5日10月20日4）、片石层工程：2011年6月20日10月30日5）、路面面层工程：2011年7月6）、桥涵工程：2011年8月7）、设施管线工程：2011年8月8）、收尾工程：2011年9月（四）、主要工程项目施工方案及施工工艺1、总体施工方案总的施工原则是先地下后地上，即先进行地下施工，回填后根据挖填需要进行路基整形，然后进行路面结构层施工。桥涵工程穿插在路基土石方工程过程中。2、路基工程（1）施工准备 1）施工测量首先要对路基高程，中线、边线进行检测，清理场地，要求表面清洁无杂物，并对清理后留下的坑沟进行回填整实等处理，压实度应同路基要求。设临时排水
13、沟，疏干路基范围内积水，保持基底干燥。2）场地清理及拆除A、 凡路基填筑地段，均将路堤基底上的所有树根、腐植土等挖除干净，并堆放在指定弃土场内。场地清理完成后，全面进行填前碾压。B、 所有清除物均放置在路基范围以外，并做妥善处理。C、 所有清除工作，均监理工程师检查合格后才进入下一工序的施工。3）防水、排水施工前做好各种防水、排水设施，并保持其处于良好的排水状态。（2）、路基填筑1）、路基填筑按部颁城镇四级公路标准，采用机械化施工作业，严格按规定控制填料。不同种类填料分类分段水平分层填筑，不混杂、不混填、填层厚度根据压实机械的不同而分别控制。2)、路基填筑施工工艺工艺流程分为“三阶段、四区段、
14、八流程”，“三阶段”为：准备阶段施工阶段竣工阶段“四区段”为：填筑区段平整区段碾压区段检验区段“八流程“为：施工准备基底处理分层填筑摊铺平整洒水或晾晒碾压夯实检测签证路槽整修路基填筑施工方法如下：1） 基底处理A、 做好基底排水，在基底边线范围外开挖排水沟，将雨水引入周围排水系统，确保基底不受水泡。B、 划分作业区，每一作业段以每条路为宜。C、 清除基底表层植物，挖除树根，做好搭接平台，然后平整，用重型振动压路机进行碾压。D、 基底处理完毕，及时报请驻地监理人员检查，检查合格且签证后方可进行分层填筑。2） 水平分层填筑按路基横断面分层填筑。每层的压实度必须达到设计要求。采用按横断面全宽纵向填筑压实方法，地形起伏由低处分层填起，自两侧向中心填筑，以保证路基全断面压实，边坡两侧按设计和施工规范要求加宽。3） 碾压夯实碾压前对填筑层的分层厚度，平整程度和填砂和含水量进行检验，确认符合设计和规范要求才能进行碾压。碾压完成规定作业遍数后，按填料种类采用灌砂法、环刀法、对压实土砂的含水量和压实系数、地基系数进行检查，检验合格，经监理工程师签证方可进行上层填筑。4） 路面整修
