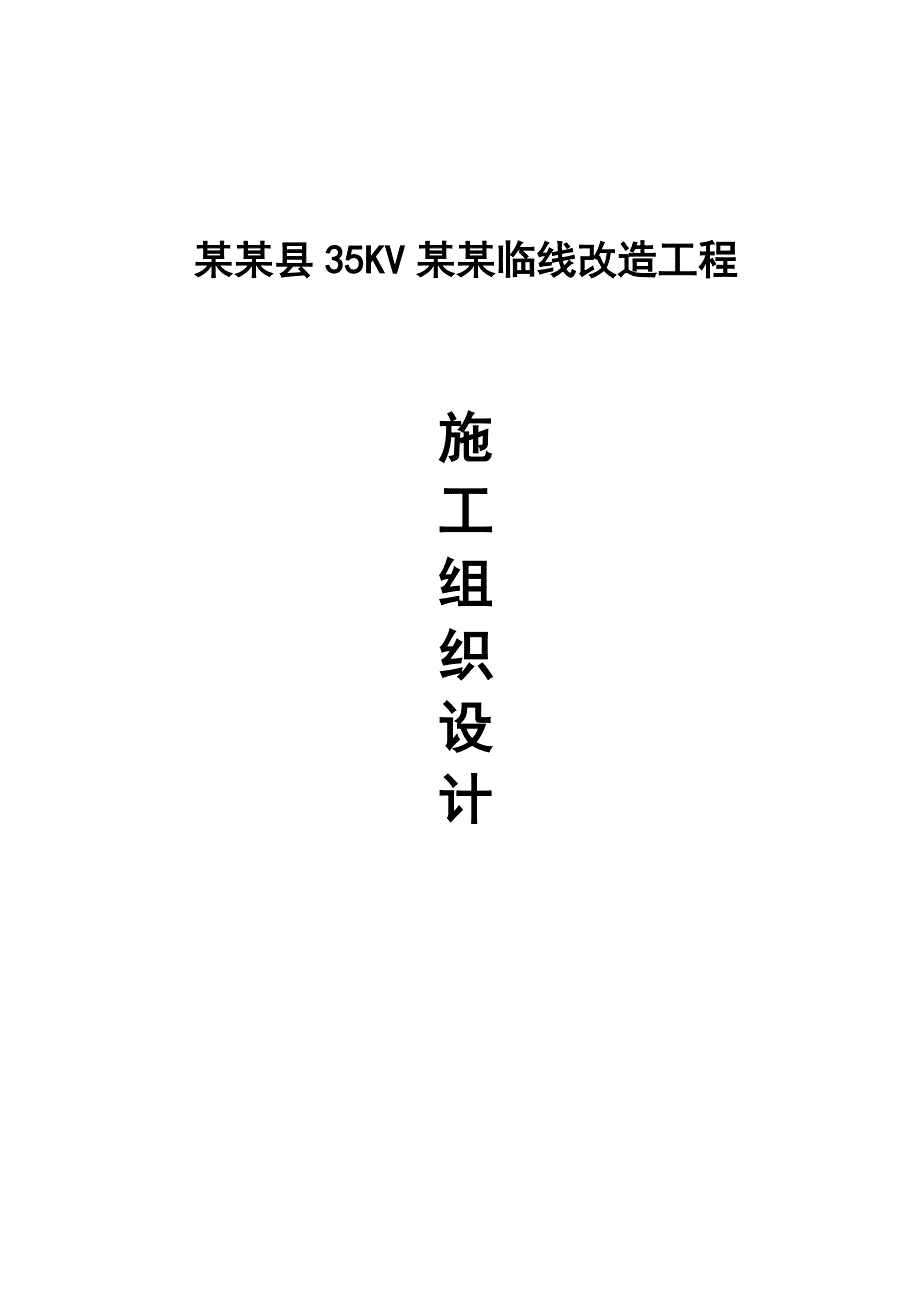

乾县35KV乾姜线改造工程施工组织策划案.doc_第1页
第1页 / 共32页

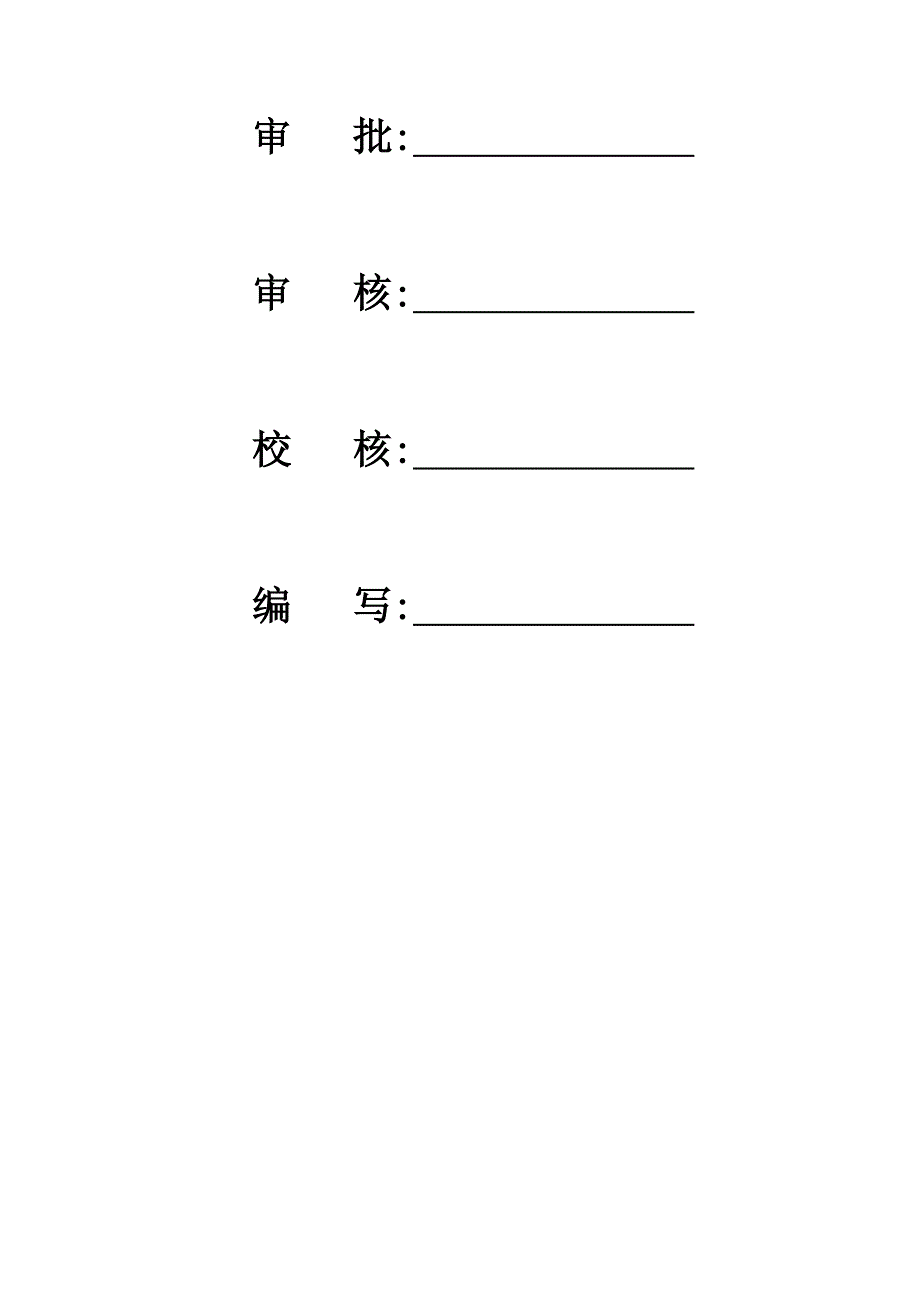

乾县35KV乾姜线改造工程施工组织策划案.doc_第2页
第2页 / 共32页

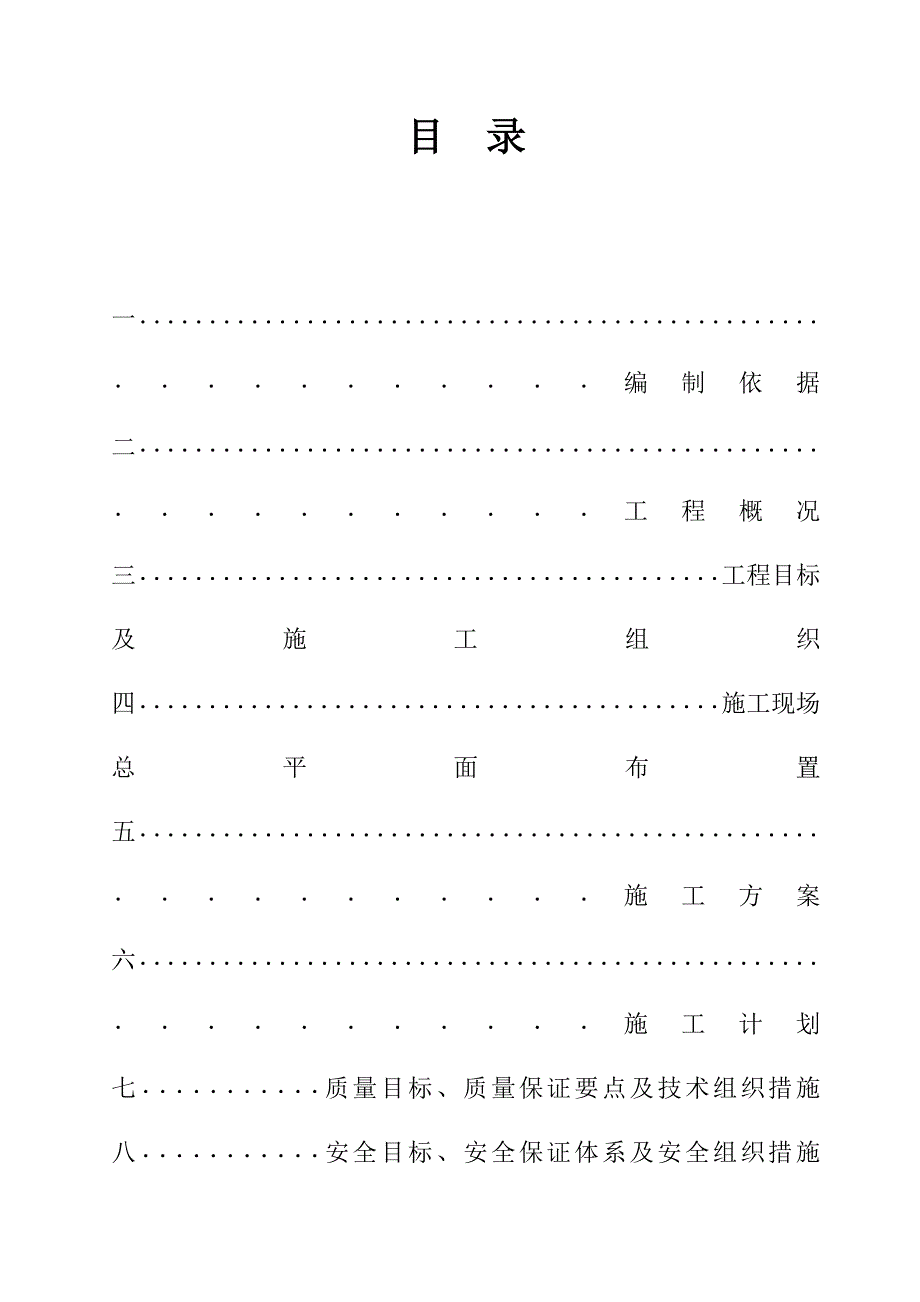

乾县35KV乾姜线改造工程施工组织策划案.doc_第3页
第3页 / 共32页
乾县35KV乾姜线改造工程施工组织策划案.doc_第4页
第4页 / 共32页
乾县35KV乾姜线改造工程施工组织策划案.doc_第5页
第5页 / 共32页
乾县35KV乾姜线改造工程施工组织策划案.doc_第6页
第6页 / 共32页
乾县35KV乾姜线改造工程施工组织策划案.doc_第7页
第7页 / 共32页
乾县35KV乾姜线改造工程施工组织策划案.doc_第8页
第8页 / 共32页
乾县35KV乾姜线改造工程施工组织策划案.doc_第9页
第9页 / 共32页
乾县35KV乾姜线改造工程施工组织策划案.doc_第10页
第10页 / 共32页
亲,该文档总共32页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《乾县35KV乾姜线改造工程施工组织策划案.doc》由会员分享,可在线阅读,更多相关《乾县35KV乾姜线改造工程施工组织策划案.doc(32页珍藏版)》请在第壹文秘上搜索。

1、某某县35KV某某临线改造工程施工组织设计审 批: 审 核: 校 核: 编 写: 目 录一编制依据二工程概况三工程目标及施工组织四施工现场总平面布置五施工方案六施工计划七质量目标、质量保证要点及技术组织措施八安全目标、安全保证体系及安全组织措施九文明施工及环境保护十保修承诺一、编制依据1. 某某县35KV某某姜线改造工程施工招标文件2. 某某县35KV某某姜线改造工程施工设计图纸3、电力建设安全工作规程(架空电力线路部分) DL 5009.2-20044、某某省地方电力(集团)有限公司 输变电工程安全文明施工标准 陕地电发201072号5、某某省地方电力(集团)有限公司 输变电工程施工标准化作

2、业指导书输电线路安装工程分册 陕地电发2010100号6、国家电网公司 电力建设安全健康与环境管理工作规定 2008版7、国家电网公司 电力建设工程施工技术管理制度 FGF301503000-2003-003国家电网工(2003)153号8、110-500KV架空送电线路施工及验收规范 GB50233-20059、35KV及以下架空电力线路施工及验收规范 GB50173-9210、110kV-500kV架空电力线路工程施工质量及评定规程 DL/T51682002 11、35kV及以下架空电力线路施工质量检验 DL/T 5161.10-200212、普通混凝土配合比设计技术规范 JGJ55200

3、013、混凝土强度检验评定标准 GBT50107-201014、工业与民用建筑灌注桩基础设计与施工规程 JGJ4-8015、混凝土结构工程施工质量验收规范 GB50204-200216、高压绝缘子瓷件技术条件 GB 772-200517、110kV及以上送变电工程启动及竣工验收规程 DL/T 782-200118、土方与爆破工程施工及验收规范 GJB2018319、建筑地基基础工程施工质量验收规范 GB50202-2002二、工程概况 建设单位:某某县供电分公司设计单位:某某省地方电力设计有限公司施工单位:某某省地方电力建设有限公司监理单位:某某省地方电力监理有限公司(一)、工程概况:35KV

4、某某姜线建于70年代,导线为LGJ-70型钢芯铝导线。2009年因建设西平铁路对11#-14#段线路进行改造,改造长度为0.262KM,导线为LGJ-150/25型钢芯铝导线,本次改造利用该段线路。由于35KV某某姜线已不能满足目前的发展需要,为了更好的为某某县地方经济服务,满足负荷发发展需求,现对35KV某某姜线进行全线改造。本次改造后线路全长14.534KM。另外,由于110KV某某县变出线侧走廊紧张,35KV某某临线2#-3#段本次需改造为与35KV某某姜线双回路共塔架设,改造长度为0.472KM。(二)、线路路径部分:1、进出线(1)、某某县110KV某某县变:改造的35KV某某姜线仍

5、利用自南向北第三个原35KV某某姜线出线间隔及原出线终端塔出线。相序自南向北A、B、C。(2)、35KV姜村变:本次利用由北至南数第二个间隔进线。终端塔采用7713单回路终端塔。相序自南向北A、B、C。2、路径(1)、走经:线路由某某县110KV某某县变自南向北第三个间隔出线后,经1#原终端至2#转角塔与35KV某某临线共塔向南走线,经3#7718-15分歧塔与35KV某某临线分开走线,35KV某某临线接原线路。35KV某某姜线右转钻过110KV某某大回后左转向南走线,跨越过环城公路,经北任村,跨越西平铁路后继续向南走线,经南刘任村,至长安村右转经药王村、牛池村、至小村左转钻过330KV大某某

6、线经纪德、西让村西侧、阎家庙东侧钻过750KV双羊至南景村左转至35KV姜村变电站。线路全长14.534KM。曲折系数1.01。(2)、地形地质条件:全线位于某某县境内,途径地区为耕地和果园,沿线海拔高度在550米610米之间。起伏不大,地形为平地。全线地质均为黄土状粘土。(三)、交通运输:汽车运输比较方便,全线二次人力平均运距300米。(四)、交叉跨越:本线路主要交叉跨越跨越物名称次数备注环城公路1750KV双回线路1穿越330KV双回线路1穿越110KV线路1穿越35KV线路110KV线路 9低压线9通信线7乡村公路9(五)、气象条件:根据某某县气象站气象资料,并参照本县境内已建35KV-

7、110KV送电线路的设计资料和运行经验,本工程设计采用西北级气象区条件,其主要参数如下表:项目名称气温()风速(m/s)覆冰()最高气温4000最低气温-2000覆冰厚度-5105安装条件-10100内过电压10150外过电压15100年平均气温1000最大风速-5250(六)、机电安装:1、导地线截面及其防振:(1)、导线:本工程采用LGJ-15025型钢芯铝绞线,导线截面积173.11mm,最大允许张力18037N,安全系数2.85。本次35KV某某临线1#-3#段进行改造时导线选用LGJ-150/25型钢芯铝绞线。(2)、避雷线:配合LGJ-15025的导线,避雷线采用17-7.8-12

8、70型镀锌钢绞线,最大允许使用张力为11573.33N,安全系数3.75,地线采用YB/T5004-2001标准。(3)、进出线档:本线路两端进出线档导线按松弛张力设计,导线最大设计拉力为1960N。(4)、防振:导线采用FD-3型防震锤,避雷线采用FG-35型防震锤防振。2、绝缘配合及金具(1)、污秽等级划分:根据沿线调查,本线路沿G312国道与西平铁路之间走线,参照某某省电力系统污秽区划分图集,本工程按级污秽区设计。(2)、绝缘配合:本线路沿线海拔高度在550m-610m之间,带电部分与杆塔构件的空气间隙如下表:运行情况电气间隙(M)风速(M/S)运行电压0.1030内过电压0.2515外

9、过电压0.4510(3)、绝缘子选型及绝缘子串:本线路绝缘子全部采用XP-70型绝缘子,直线杆塔悬垂串3片承单串,耐张、转角塔耐张串4片成单串,耐张塔跳线串3片成单串。另外,本线路跨越铁路,高速公路和35kv电力线时直线塔杆悬垂串采用2X3片XP-70型绝缘子成悬垂双串,转角塔耐张串2X4片XP-70型型绝缘子成耐张双串。(4)、金具:本工程金具均采用97年版电力金具产品样本中的产品:悬垂线夹采用XGU-3型线夹,内缠铝包带,耐张线夹采用NLD-3型线夹。3、防雷接地:(1)、 防雷保护: 本线路在110KV某某县变侧和35KV姜村变侧分别架设1.113KM和1.631KM的避雷线,各型杆塔避

10、雷线的保护角均应小于30度,档距中央导线与避雷线间的距离应满足S0.012L+1的要求。本线路和35KV以下的电力线,弱电线交叉跨越时,按交流电气装置的过电保护和绝缘配合(DLT620-1997)的要求进行设计。 由于35KV姜村变电站站内避雷针无法保护进线档,终端塔7713-12米加装5米避雷针,对出线档进行保护。(2)、接地:本线路带避雷线的杆塔逐基接地,接地杆塔16基,沿线土质均为二类黄土。其土壤电阻率为(23)10的平方.M。本工程接地装置接地形式均采用方环加射线型,接地装置采用12圆钢,水平敷设,埋深0.8m,其工频接地电阻均满足交流电气装置的接地(DLT621-1997)中的规定。

11、(七)、杆塔与基础:1、杆塔: 根据杆塔所处的地形地貌条件,本工程直线杆塔采用ZS21-3、ZSB21-3、772型,耐张、转角及终端杆塔采用DM5、779、7710、7713、7718型。各型杆塔使用条件详见“杆塔一览图”杆塔用量表:ZSB21-3ZS21-3DM5 772 77913.215.057.318219152452241377977107713771818159121515111222 所有杆塔自地面以上6M范围内均采用防盗螺丝,全线重新编排杆号并设置杆号牌、警示牌。2、基础:(1)、土壤地质条件:根据勘察,沿线土壤地质为黄土,占100%。本线路基础设计所采用的土壤力学参数如下:

12、土壤名称单容量gcm3上拔角内摩阻角承载力KPa黄土粘装土1.620030147(2)、基础: 本工程77277977107713采用C20现浇柔性底板版式基础,水泥杆采用预制基础,详见“基础一览图”。(八)、其他说明:1、线路沿线60%为耕地,40%为果园。需要砍伐果树200株,砍伐杂木约20颗,此项费用计入预算。2、35KV某某临线接入原线路时,应认真核对相序与原线路一致方可接入。3、原35KV某某姜线拆除长度为14KM。此项费用计入预算。4、原35KV某某临线穿墙套管至3#杆原线路拆除长度为0.472KM,此项费用计入预算。5、铁塔施工时,对转角、终端塔应进行预偏,其预偏值由施工单位根据转角角度及施工经验确定。铁塔基础的4个立柱顶面应按预偏值浇成斜面,并应共在一个整斜面内,架线后转角塔的顶部不能向内角偏移。三、工程目标及施工组织1 工程目标目标分类目标子项目标值安全杜绝死亡事故,杜绝重大机械设备事故和主要责任在我方的重大交通事故。不发生人身死亡事故。一般交通事故控制在4以内。轻伤事故率控制在4以内。质量满足设计和国家施工验收规范要求,达到优良工程标准,实
