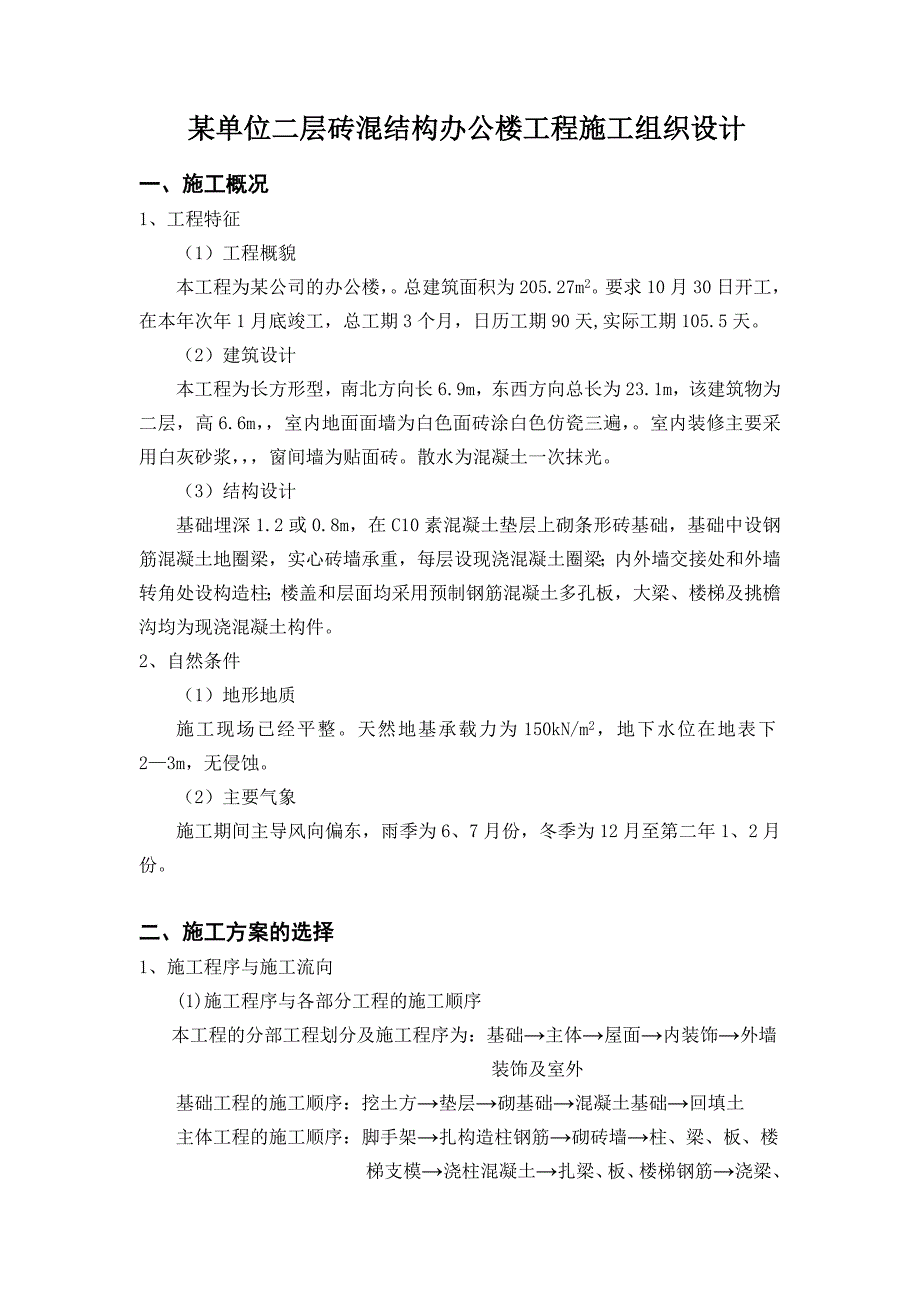

1、 某单位二层砖混结构办公楼工程施工组织设计一、施工概况1、工程特征（1）工程概貌本工程为某公司的办公楼，。总建筑面积为205.27m2。要求10月30日开工，在本年次年1月底竣工，总工期3个月，日历工期90天,实际工期105.5天。（2）建筑设计本工程为长方形型，南北方向长6.9m，东西方向总长为23.1m，该建筑物为二层，高6.6m，室内地面面墙为白色面砖涂白色仿瓷三遍，。室内装修主要采用白灰砂浆，窗间墙为贴面砖。散水为混凝土一次抹光。（3）结构设计基础埋深1.2或0.8m，在C10素混凝土垫层上砌条形砖基础，基础中设钢筋混凝土地圈梁，实心砖墙承重，每层设现浇混凝土圈梁；内外墙交接处和外墙转

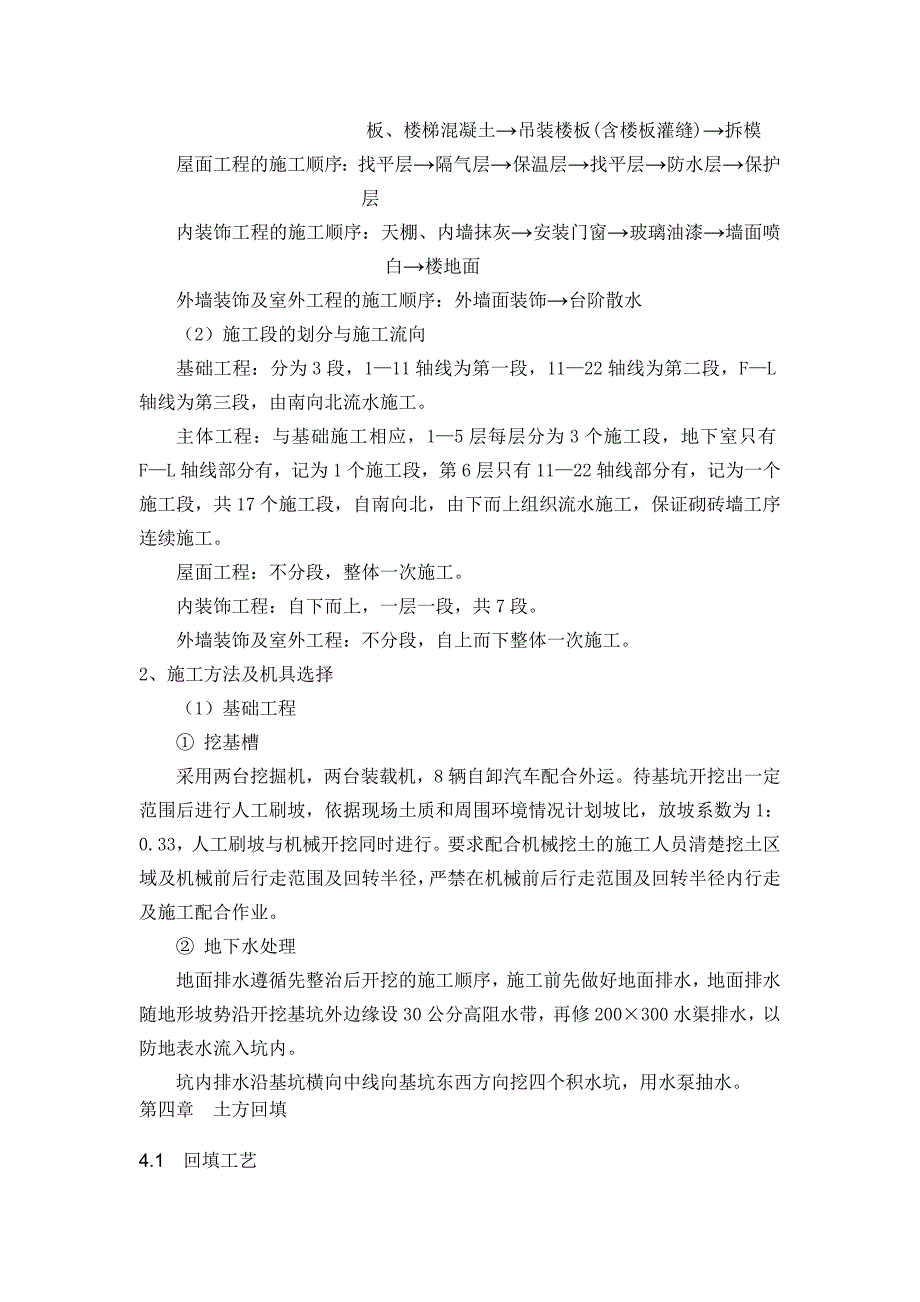

2、角处设构造柱；楼盖和层面均采用预制钢筋混凝土多孔板，大梁、楼梯及挑檐沟均为现浇混凝土构件。2、自然条件（1）地形地质施工现场已经平整。天然地基承载力为150kN/m2，地下水位在地表下23m，无侵蚀。（2）主要气象施工期间主导风向偏东，雨季为6、7月份，冬季为12月至第二年1、2月份。二、施工方案的选择1、施工程序与施工流向(1)施工程序与各部分工程的施工顺序本工程的分部工程划分及施工程序为：基础主体屋面内装饰外墙装饰及室外基础工程的施工顺序：挖土方垫层砌基础混凝土基础回填土主体工程的施工顺序：脚手架扎构造柱钢筋砌砖墙柱、梁、板、楼梯支模浇柱混凝土扎梁、板、楼梯钢筋浇梁、板、楼梯混凝土吊装楼板
3、(含楼板灌缝)拆模屋面工程的施工顺序：找平层隔气层保温层找平层防水层保护层内装饰工程的施工顺序：天棚、内墙抹灰安装门窗玻璃油漆墙面喷白楼地面外墙装饰及室外工程的施工顺序：外墙面装饰台阶散水（2）施工段的划分与施工流向基础工程：分为3段，111轴线为第一段，1122轴线为第二段，FL轴线为第三段，由南向北流水施工。主体工程：与基础施工相应，15层每层分为3个施工段，地下室只有FL轴线部分有，记为1个施工段，第6层只有1122轴线部分有，记为一个施工段，共17个施工段，自南向北，由下而上组织流水施工，保证砌砖墙工序连续施工。屋面工程：不分段，整体一次施工。内装饰工程：自下而上，一层一段，共7段。外
4、墙装饰及室外工程：不分段，自上而下整体一次施工。2、施工方法及机具选择（1）基础工程 挖基槽采用两台挖掘机，两台装载机，8辆自卸汽车配合外运。待基坑开挖出一定范围后进行人工刷坡，依据现场土质和周围环境情况计划坡比，放坡系数为1：0.33，人工刷坡与机械开挖同时进行。要求配合机械挖土的施工人员清楚挖土区域及机械前后行走范围及回转半径，严禁在机械前后行走范围及回转半径内行走及施工配合作业。 地下水处理地面排水遵循先整治后开挖的施工顺序，施工前先做好地面排水，地面排水随地形坡势沿开挖基坑外边缘设30公分高阻水带，再修200300水渠排水，以防地表水流入坑内。坑内排水沿基坑横向中线向基坑东西方向挖四个

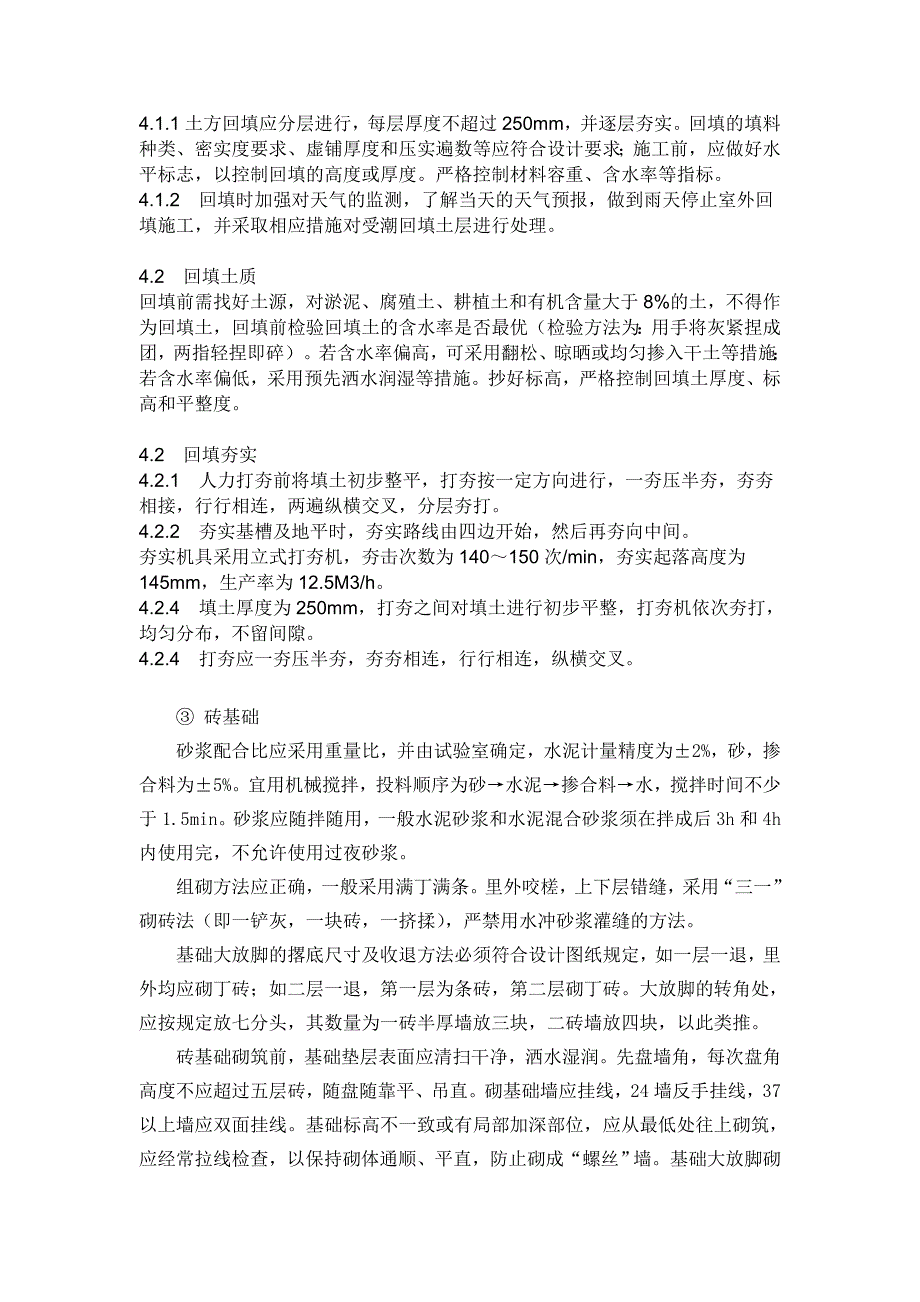

5、积水坑，用水泵抽水。第四章 土方回填4.1 回填工艺4.1.1土方回填应分层进行，每层厚度不超过250mm，并逐层夯实。回填的填料种类、密实度要求、虚铺厚度和压实遍数等应符合设计要求；施工前，应做好水平标志，以控制回填的高度或厚度。严格控制材料容重、含水率等指标。4.1.2 回填时加强对天气的监测，了解当天的天气预报，做到雨天停止室外回填施工，并采取相应措施对受潮回填土层进行处理。4.2 回填土质回填前需找好土源，对淤泥、腐殖土、耕植土和有机含量大于8%的土，不得作为回填土，回填前检验回填土的含水率是否最优（检验方法为：用手将灰紧捏成团，两指轻捏即碎）。若含水率偏高，可采用翻松、晾晒或均匀掺入
6、干土等措施；若含水率偏低，采用预先洒水润湿等措施。抄好标高，严格控制回填土厚度、标高和平整度。4.2 回填夯实4.2.1 人力打夯前将填土初步整平，打夯按一定方向进行，一夯压半夯，夯夯相接，行行相连，两遍纵横交叉，分层夯打。4.2.2 夯实基槽及地平时，夯实路线由四边开始，然后再夯向中间。 夯实机具采用立式打夯机，夯击次数为140150次/min，夯实起落高度为145mm，生产率为12.5M3/h。4.2.4 填土厚度为250mm，打夯之间对填土进行初步平整，打夯机依次夯打，均匀分布，不留间隙。4.2.4 打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。 砖基础砂浆配合比应采用重量比，并由试验
7、室确定，水泥计量精度为2%，砂，掺合料为5%。宜用机械搅拌，投料顺序为砂水泥掺合料水，搅拌时间不少于1.5min。砂浆应随拌随用，一般水泥砂浆和水泥混合砂浆须在拌成后3h和4h内使用完，不允许使用过夜砂浆。组砌方法应正确，一般采用满丁满条。里外咬槎，上下层错缝，采用“三一”砌砖法（即一铲灰，一块砖，一挤揉），严禁用水冲砂浆灌缝的方法。基础大放脚的撂底尺寸及收退方法必须符合设计图纸规定，如一层一退，里外均应砌丁砖；如二层一退，第一层为条砖，第二层砌丁砖。大放脚的转角处，应按规定放七分头，其数量为一砖半厚墙放三块，二砖墙放四块，以此类推。砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每
8、次盘角高度不应超过五层砖，随盘随靠平、吊直。砌基础墙应挂线，24墙反手挂线，37以上墙应双面挂线。基础标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。基础大放脚砌至基础上部时，要拉线检查轴线及边线，保证基础墙身位置正确。同时还要对照皮数杆的砖层及标高，如有偏差时，应在水平灰缝中逐渐调整，使墙的层数与皮数杆一致。各种预留洞、埋件、拉结筋按设计要求留置，避免后剔凿，影响砌体质量。变形缝的墙角应按直角要求砌筑，先砌的墙要把舌头灰刮尽；后砌的墙可采用缩口灰，掉入缝内的杂物随时清理。安装管沟和洞口过梁其型号、标高必须正确，底灰饱满；如坐灰超过20
9、mm厚，用细石混凝土铺垫，两端搭墙长度应一致。（2）钢筋混凝土工程 模板工程A、柱模板安装柱模板采用定型组合木模。按照轴线，按柱设计的位置，安装组合模板，就位后先用铁丝与主筋连接临时固定，按照墙体马牙槎的预留位置，在两侧粘贴一层海绵条，使模板与墙体接缝严密，以保证混凝土浇筑时不漏浆。柱模板安装完后,要检查并纠正位移和垂直度,再由下而上安装柱箍。B、圈梁、梁模板安装圈梁、梁模板采用木模。安装梁模板前先安装钢管支柱，应采用双排支柱，间距为4006000mm，支柱间设置斜撑和水平拉杆，以保证稳定性。按设计标高调整支柱标高，铺梁底木模板，并拉线找直找平。对于梁长超过4m的应按梁跨的13进行起拱。绑扎圈
10、梁、梁钢筋时，校正位置和保护层，经检查合格后，清除垃圾杂物即可安装两侧模板。侧模安装完成后、拉通线校正侧模，并用48钢管加固。C、顶板模安装顶板模板采用木质胶合板，支撑体系采用木支柱，支柱要垂直，并适当拉接，以确保支柱稳定，支柱间距应控制在300600mm范围内。支柱及连接杆搭设完毕后，再铺设木方，木方间距为2025cm，加固牢靠，拉通线找平，模板要从一个方向铺设，尽量用大块模板，减少拼缝，不足处用小块补齐，拼缝要严密，与节点间连接的四周梁侧模要顶紧，楼面模板铺设完毕后，应用水准仪测量模板标高进行校正，同时检查支柱是否牢靠，同时在柱筋上标注混凝土板厚度控制线，便于控制混凝土厚度，标高校正完后，
11、在支柱之间加设水平拉杆及斜撑，一般离地面2030cm处设一道，然后向上每1.5m左右一道,并将楼面清扫干净.注意水电空调孔道预留。D、模板拆除模板的拆除必须待混凝土达到要求的脱模强度。圈梁、柱模板应在混凝土强度能保证其表面及棱角不因拆模而损坏时，方可拆除；现浇板、梁等模板待混凝土达到设计强度时,方可拆除。一般拆模顺序：先支的后拆，后支的先拆；先拆非承重部位；后拆承重部位。有梁板顶盖先拆柱，再拆顶板底模、梁侧模板，最后拆梁底模板。拆下的模板要及时清理粘结物，修理并涂隔离剂，分类整齐堆放备用，拆下的连接件及配件应及时收集，集中统一管理。E、成品保护及施工注意事项模板安装和拆除应轻起轻放，避免碰撞柱
12、、墙、梁等，以防止模板变形和损坏构件。安装模板应自下而上进行，每块模板要求位置正确，表面平整，连接件上紧，拼缝严密，支撑体系牢固。 钢筋工程A、柱钢筋绑扎绑扎时，按设计要求的箍筋间距和数量，先将箍筋按弯钩错开套在下层伸出的搭接筋上，再立起柱子筋，在搭接长度内将搭接钢筋绑好，绑扣向里，便于箍筋向上移动。在立好的柱主筋上用粉笔标出箍筋间距，然后将套好的箍筋向上移动，由上往下用铅丝绑扎。箍筋应与主筋垂直，箍筋转角与主筋交叉点均要绑扎，主筋与箍筋非转角部分的相交点成梅花绑扎，以防骨架歪斜。柱子钢筋保护层用水泥砂浆垫块绑在柱立筋外皮上，间距为1000mm，以确保主筋保护层正确。砌完墙后，应对柱钢筋进行修
13、整，以确保钢筋位置及间距正确，然后即可支模浇筑。B、梁钢筋绑扎绑扎顺序：在主筋上划出箍筋间距，将梁主筋穿好箍筋并分开，首先固定主筋，然后将主筋和箍筋绑扎牢固。梁主筋与箍筋应垂直，箍筋的接头应交错设置，箍筋转角与纵向钢筋的交叉点均应扎牢。主次梁钢筋相遇时，次梁的纵向受力筋应放在主梁的纵向受力筋上。梁钢筋保护层用水泥砂浆垫块控制，绑在梁外层钢筋上。C、板钢筋绑扎绑扎前应先将模板上垃圾杂物清扫干净，用粉笔在模板上划好主筋、分布筋的间距，先排放受力筋，后放分布筋，预埋件、电缆管、预留孔等同时配合安装并固定，与圈梁、梁交叉处，板的钢筋应锚固在梁内。D、楼梯钢筋绑扎楼梯支模首先在墙上弹线放好大样，先支底板
14、。在支好的楼梯底模上，弹上主筋和分布筋的位置线。先绑主筋后绑分布筋，每个交点均要绑扎。板筋应按要求锚固到楼梯梁内。根据板厚确定踏步高度。E、钢筋保护及施工注意事项加工成型的钢筋或骨架运至现场，应分别按结构部位、钢筋编号和规格等整齐堆放，保持钢筋表面清洁，防止被油渍、泥土污染或压弯变形；贮存期不宜过久，以免钢筋重遭锈蚀。安装电线管、暖卫线管或其它管线埋设物时，应避免任意切断和碰动钢筋。保护层砂浆垫块厚度应准确，垫块间距应适宜，以防因垫块厚薄和间距不一，而导致顶板出现裂缝，梁底、柱侧露筋。板钢筋绑扎以后，应禁止人在钢筋上行走； 在混凝土浇筑前应检验合格后再浇筑混凝土，以免将板的负筋压到下面，而影响
15、板的承载力。 混凝土工程A、施工工艺及要点混凝土搅拌前，搅拌机应先加水空转湿润后再行加料搅拌，开始搅拌第一罐混凝土时，应按配合比减一半石子，以后各罐均按规定下料。投料顺序是：先加石子、再倒水泥、后倒砂子、最后加水，外加剂应和水泥一并倒入。搅拌混凝土应使砂、石、水泥、外加剂完全拌合均匀，颜色一致为止，搅拌时间应不少于1.5分钟。B、构造柱混凝土浇筑先浇灌5cm厚与混凝土配合比相同的减半石子混凝土；混凝土应分层浇灌，每层浇灌厚度不得超过50cm，先将振动棒插入柱底部，使其振动，再灌入混凝土，边下料边振动，直到顶部，并用木抹子将顶部压实压平。C、梁、板混凝土浇筑浇筑混凝土梁、板应同时进行，浇筑时应顺次梁方向。先主梁的混凝土分层浇筑，用“赶浆法”由梁一端向另一端做成阶梯形向前推进，当起始点的混凝土达到 底板位置时，再与板混凝土一起浇筑，随着阶梯的不断延伸，梁、板混凝土连续同时前推直至完成。浇筑与振捣应紧密配合，每一层下料宜慢，梁底充分振实后再下二层料。用赶浆法保持水泥浆沿梁底包裹石子和推进，每层应先振实后再装下层料，梁底与梁侧部位要充分振实，并避免碰动钢筋。 柱梁交叉处，一般钢筋较密集，浇筑混凝土时宜用30振动捧从梁的上部钢筋较稀处插入梁端振捣，必要时，可辅以
