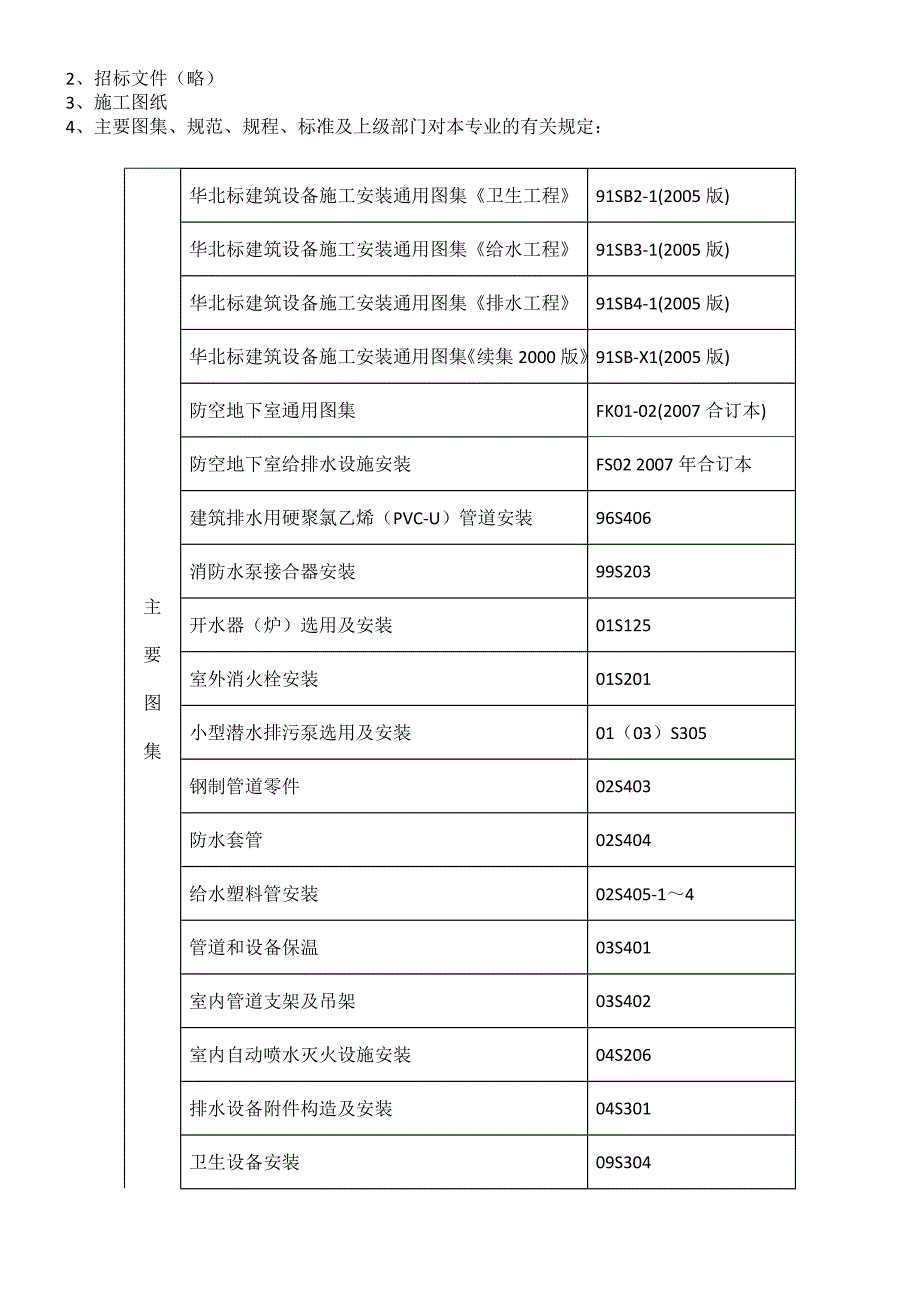

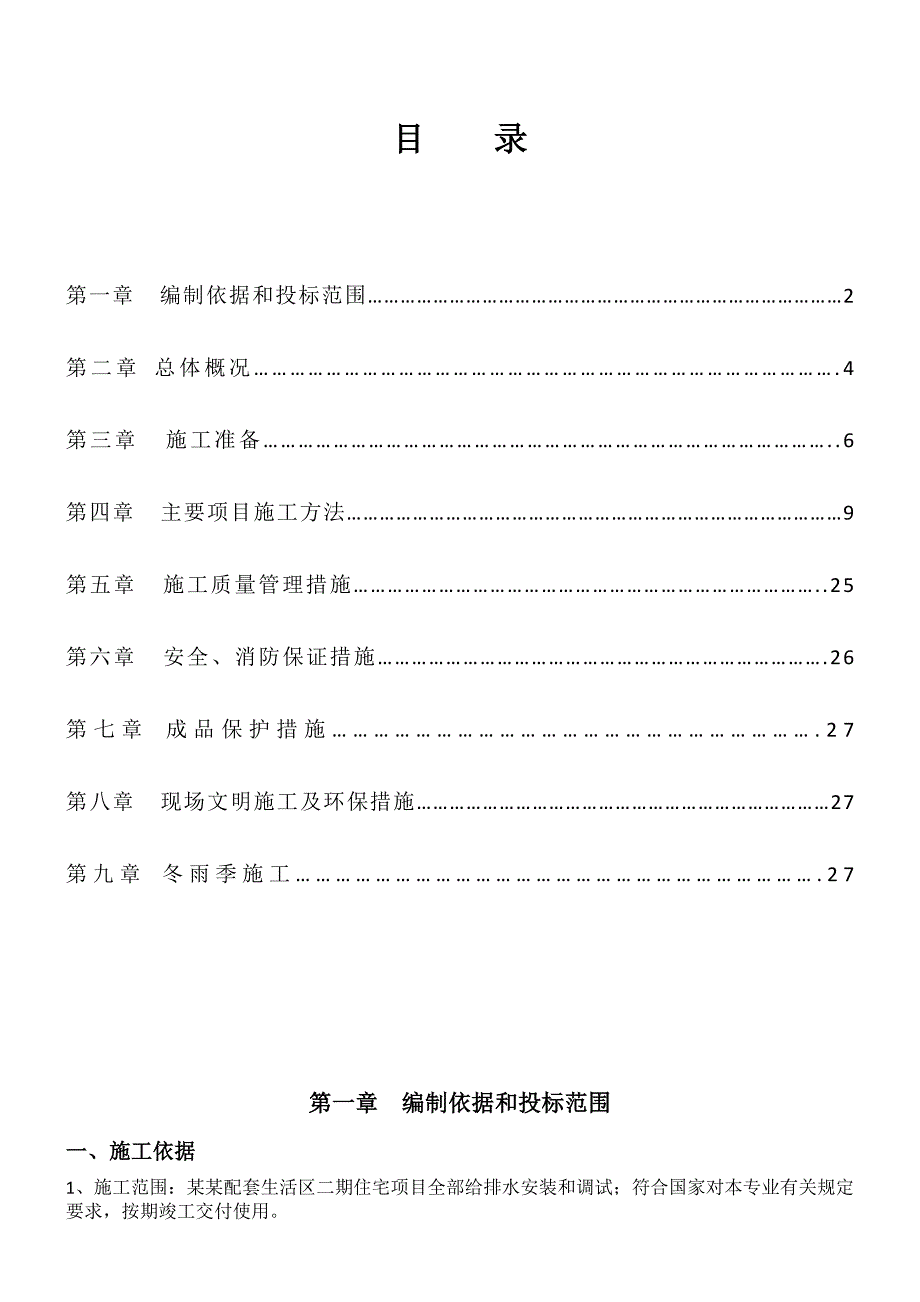

1、目 录第一章 编制依据和投标范围2第二章 总体概况.4第三章 施工准备.6第四章 主要项目施工方法9第五章 施工质量管理措施.25第六章 安全、消防保证措施.26第七章 成品保护措施.27第八章 现场文明施工及环保措施27第九章 冬雨季施工.27第一章 编制依据和投标范围一、施工依据1、施工范围：某某配套生活区二期住宅项目全部给排水安装和调试；符合国家对本专业有关规定要求，按期竣工交付使用。2、招标文件（略）3、施工图纸4、主要图集、规范、规程、标准及上级部门对本专业的有关规定：主要图集华北标建筑设备施工安装通用图集卫生工程91SB2-1(2005版)华北标建筑设备施工安装通用图集给水工程91
2、SB3-1(2005版)华北标建筑设备施工安装通用图集排水工程91SB4-1(2005版)华北标建筑设备施工安装通用图集续集2000版91SB-X1(2005版)防空地下室通用图集FK01-02(2007合订本)防空地下室给排水设施安装FS02 2007年合订本建筑排水用硬聚氯乙烯（PVC-U）管道安装96S406消防水泵接合器安装99S203开水器（炉）选用及安装01S125室外消火栓安装01S201小型潜水排污泵选用及安装01（03）S305钢制管道零件02S403防水套管02S404给水塑料管安装02S405-14管道和设备保温03S401室内管道支架及吊架03S402室内自动喷水灭火设

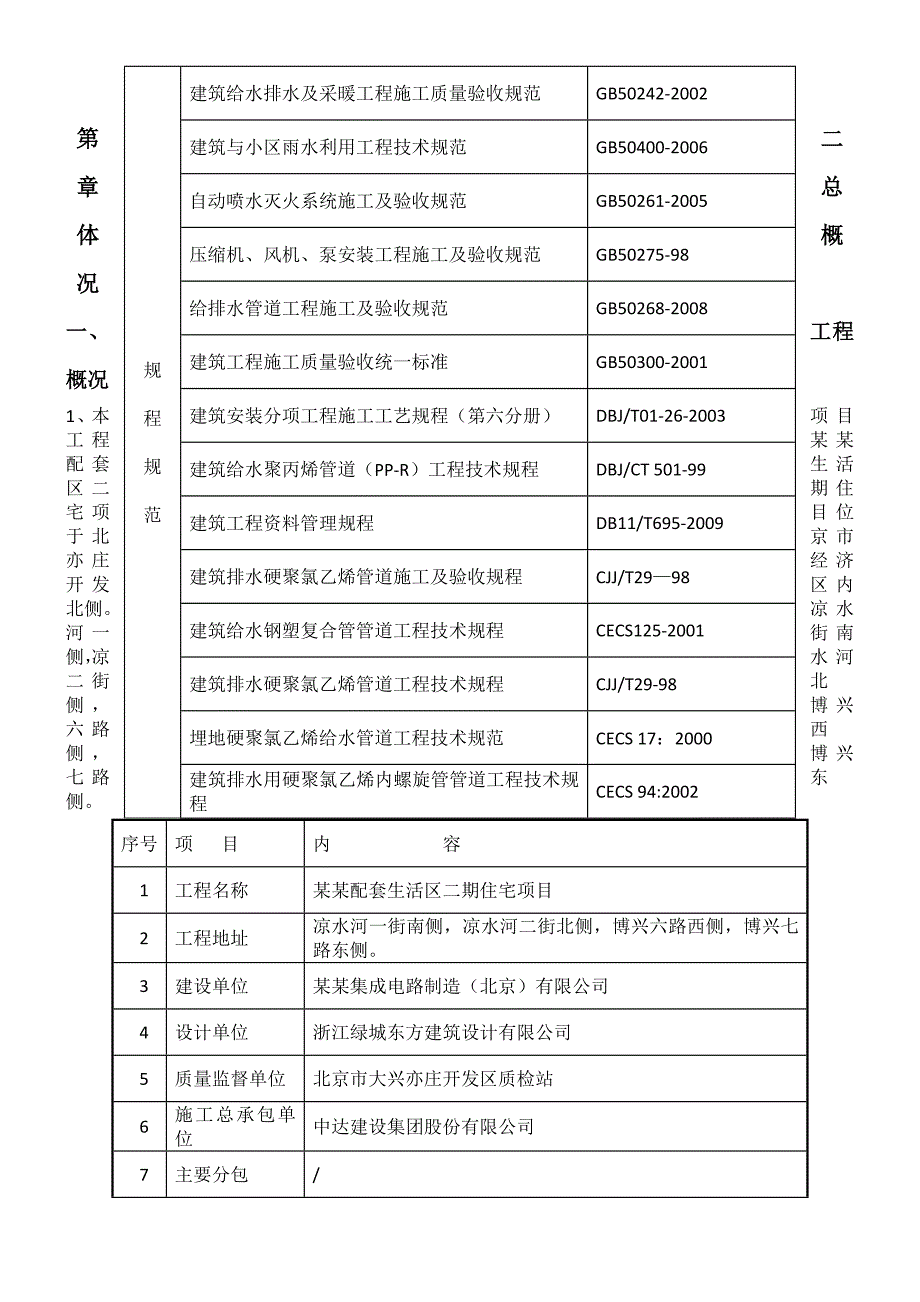

3、施安装04S206排水设备附件构造及安装04S301卫生设备安装09S304规程规范建筑给水排水及采暖工程施工质量验收规范GB50242-2002建筑与小区雨水利用工程技术规范GB50400-2006自动喷水灭火系统施工及验收规范GB50261-2005压缩机、风机、泵安装工程施工及验收规范GB50275-98给排水管道工程施工及验收规范GB50268-2008建筑工程施工质量验收统一标准GB50300-2001建筑安装分项工程施工工艺规程（第六分册）DBJ/T01-26-2003建筑给水聚丙烯管道（PP-R）工程技术规程DBJ/CT 501-99建筑工程资料管理规程DB11/T695-200
4、9建筑排水硬聚氯乙烯管道施工及验收规程CJJ/T2998建筑给水钢塑复合管管道工程技术规程CECS125-2001建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-98埋地硬聚氯乙烯给水管道工程技术规范CECS 17：2000建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程CECS 94:2002第二章 总 体 概 况一、工程概况1、本项目工程某某配套生活区二期住宅项目位于北京市亦庄经济开发区内北侧。凉水河一街南侧，凉水河二街北侧，博兴六路西侧，博兴七路东侧。序号项 目内 容1工程名称某某配套生活区二期住宅项目2工程地址凉水河一街南侧，凉水河二街北侧，博兴六路西侧，博兴七路东侧。3建设单位某某集成
5、电路制造（北京）有限公司4设计单位浙江绿城东方建筑设计有限公司5质量监督单位北京市大兴亦庄开发区质检站6施工总承包单位中达建设集团股份有限公司7主要分包/8监理公司中国建筑设计咨询公司9施工内容水暖专业：包括给排水、雨水、中水、采暖、通风、消防系统10质量目标合格2、工程由高层住宅：4栋（1#、3#、8#、9#）其中1#楼为6个单元一梯两户。3#、8#、9#楼为三个单元一梯两户，地下一层，地上十四层。多层住宅7栋（4#、5#、6#、7#、10#、11#、12#），其中4#、5#、6#、7#、11#楼为两个单元一体两户，地下一层，地上五层；10#、12#楼为一个单元一梯两户，地下一层，地上三层。
6、2#楼为会所，13#楼为会客厅，地下一层，地上一层。14#地下汽车库一个，地下一层与1#12#楼相连，采用现浇钢筋混凝土板柱（无梁楼盖）剪力墙等工程组成，总建筑面积：97002.3,其中地下30000,地上67002.3。 二、给排水工程分部概况：1、给水系统分高低两个区，二层以下为低区，由市政自来水直供，三层至十四层为高区，由设于地下车库内生活给水泵房的无负压设备供给。车库人防所有管道给排水管、消防管凡穿越人防与非人防和人防防护分区处的顶板，围护结构或临空墙，应设置密闭套管，在人防一侧设置公称压力不小于1.0MPa的铜芯闸阀，阀门的近端面距人防结构内侧距离不大于200mm。战时人员生活和饮用
7、水的供给由设在水箱间的水嘴直接供给。在进风口部和主要出路口部分别设置洗消冲洗栓，用于战时口部染毒墙和地面的冲洗。高区工作压力为0.78MPa，低区工作压力0.18MPa，市政水工作压力0.18 Mpa。室内给水干管、立管采用衬塑复合钢管（冷水用），管径DN70的卡槽连接,其余采用丝扣连接。户内垫层内敷设的给水管均采用优质PP-R管（冷水用）,热熔连接。2、中水系统水源：以市政中水作为中水用水水源，接驳口口径为DN100。分高低两个区，6层以下为低区，7层以上为高区。材质及连接方式同给水。3、热水系统采用集中集热、分户储热的太阳能热水系统。住宅采用燃气壁挂炉为辅助热源，当温度低于45时才启动壁挂
8、炉辅助加热，采用集热器型号为C4-SD1*16L，规格4.31m2/组，每组集热器16支100mm2000mm热管真空管组成，集热器的年平均集热效率=0.6。太阳能热媒水干管、立管；热水干管、立管采用衬塑复合钢管（热水用），管径DN70的卡槽连接,其余采用丝扣连接。户内垫层内敷设的热水管、热媒水管均采用优质PP-R管（热水用）,热熔连接。4、排水系统采用雨污分流，污废合流制。生活污水排至化粪池处理后再排入市政排水管网。首层卫生间、厨房污水单排。排水管 经地下夹层排至市政污水井。地下室卫生间排水及设备间废水由污水泵抽至地面污水管道。多层住宅的排水立管、支管采用HDPE管；高层住宅下部分采用W型机
9、制柔性铸铁管；0.000以上部分污水立管、通气立管采用双壁PVC-U螺旋消音管；污水支管采用PVC-U排水管；压力排水管采用镀锌钢管。5、雨水系统屋面雨水采用外排水系统，高层建筑屋面雨水采用内排水系统,设计流态均为重力流。多层住宅采光井雨水及高层自行车坡道经污水泵提升后排入室外雨水管道。屋面雨水采用UPVC管；阳台雨水和冷凝水管采用UPVC管。第三章、施 工 准 备一、技术准备1、认真审图，编写施工方案、技术交底和安全交底，确定管线走向的先后顺序，核对图纸与其它专业图纸是否有矛盾，把问题集中统一，解决在施工前。2、根据图纸及设计要求。提前加工好预埋的各种钢制套管及预留洞木盒。3、根据设计图纸列
10、出工程所需设备材料、管材、管件等配件的清单，明确材料型号、规格、数量。将安装工程需用的工具准备齐全，其中包括临水、临电必要的机具，准备施工照明使用的工具及人字梯以便施工。4、随时收集市建委下发的各种文件，领会各技术规程现行规范的规定。5、工人进场做入场安全教育工作，施工前进行质量教育及技术培训工作，分部、分项对施工班组做好书面技术交底工作，交底和被交底人双方签字，对特殊工种进行安全与技术培训，持证上岗。二、材料准备1、进入现场的材料、设备、配件做好检验工作，杜绝不合格材料进入现场，所有材料自检合格后向监理单位报验认签后方可使用及安装。（1）、进场的材料要求镀锌钢管必须采用热镀锌，内外壁镀锌均匀
11、、无锈蚀 、内壁无飞刺、管件无偏扣、乱扣、丝扣不全。（2）、U-PVC塑料管件，所用的粘接剂应是同一厂家的配套产品，并有产品合格证、检验报告、说明书。管材内外壁光滑，无气泡、裂纹、管壁厚均匀、色泽一致、直管段扰度不大于1、管件造型规矩、光滑、无毛刺、承口应有梢度与插口配套。 （3）、建筑W型排水柔性接口铸铁管及管件表面应物裂缝、沙眼、飞刺、瘪陷等缺陷。管材端面应平整，并与轴线垂直。（4）、 阻火圈、防火套管或阻火胶带应标有规格、耐火极限和生产厂名称。（5）、给水、中水管道采用衬塑管材，内外壁均应光滑，平整，无气泡、裂口、裂纹、脱皮、分层和严重的冷斑及明显的痕纹、凹陷。管件应完整，无缺陷、变形、
12、合模缝、色泽一致，给水管材应有卫生检验报告。（6）、采用的阀门、规格、型号和温度，压力符合设计要求，铸造规矩，无毛刺、裂纹、开关灵活、严密，丝扣无损伤，直度和角度正确，手轮无损伤，安装前应按照施工部署第二部分第3条的规定做强度、严密性实验。（7）、卫生洁具型号、规格必须符合设计要求，并有出厂合格证及环保检验报告，洁具外观规矩，造型周正，表面光滑，美观无裂纹、边缘平滑色调一致，洁具配件规格标准，质量可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼，裂纹等缺陷，水箱配件采用节水型。（8）、以上材料必须有合格证、检验报告及材料出厂有关手续，规格、型号及性能应符合设计规定，并有质量合格证明文件
13、，并及时填写办理报验单、检验记录、试验记录等，监理签认手续。三、施工主要机具序号名称数量序号名称数量1套丝机6台14活扳子9把2砂轮机6台15手锯12把3砂轮锯3台16大锤3把4电焊机3台17小锤20把5台钻3台18斧子6只6电锤6台19压力案6台7手电钻6台20台虎钳3台8套丝板3把21克丝钳6把9管钳36把22改锥15把10气焊工具3套23长尺3把11水平尺12只24小线等500M12钢卷尺60个25试压设备6台13线坠9个26PPR热熔机12台四、 施工部署与技术措施1、施工部署（1）、基础施工阶段熟悉现场，准备加工预埋件及有关施工工具。（2）、主体施工阶段2012年10月25日至2013年9月30日，安排8名管道工跟踪主体预埋暖卫密闭套管、钢套管及暖卫预留孔洞。（3）、主体装修阶段2013年05月10日至2014年10月20日为水暖工程安装阶段，给水工程安装安排30人，排水工程安装安排40人， 2014年8月1日至2014年10月25日为整个水暖工程的整改、试验及验收、交工阶段。2、技术措施1）、各种管道设备试压要求（1）、给水系统：（给水、热水）单项试压：各种材质的给水管道系统试验压力为工作压力的1.5倍，且不小于0.6Mpa，在试验压力下观测10分钟（min），压力降不应大于0.02Mp
