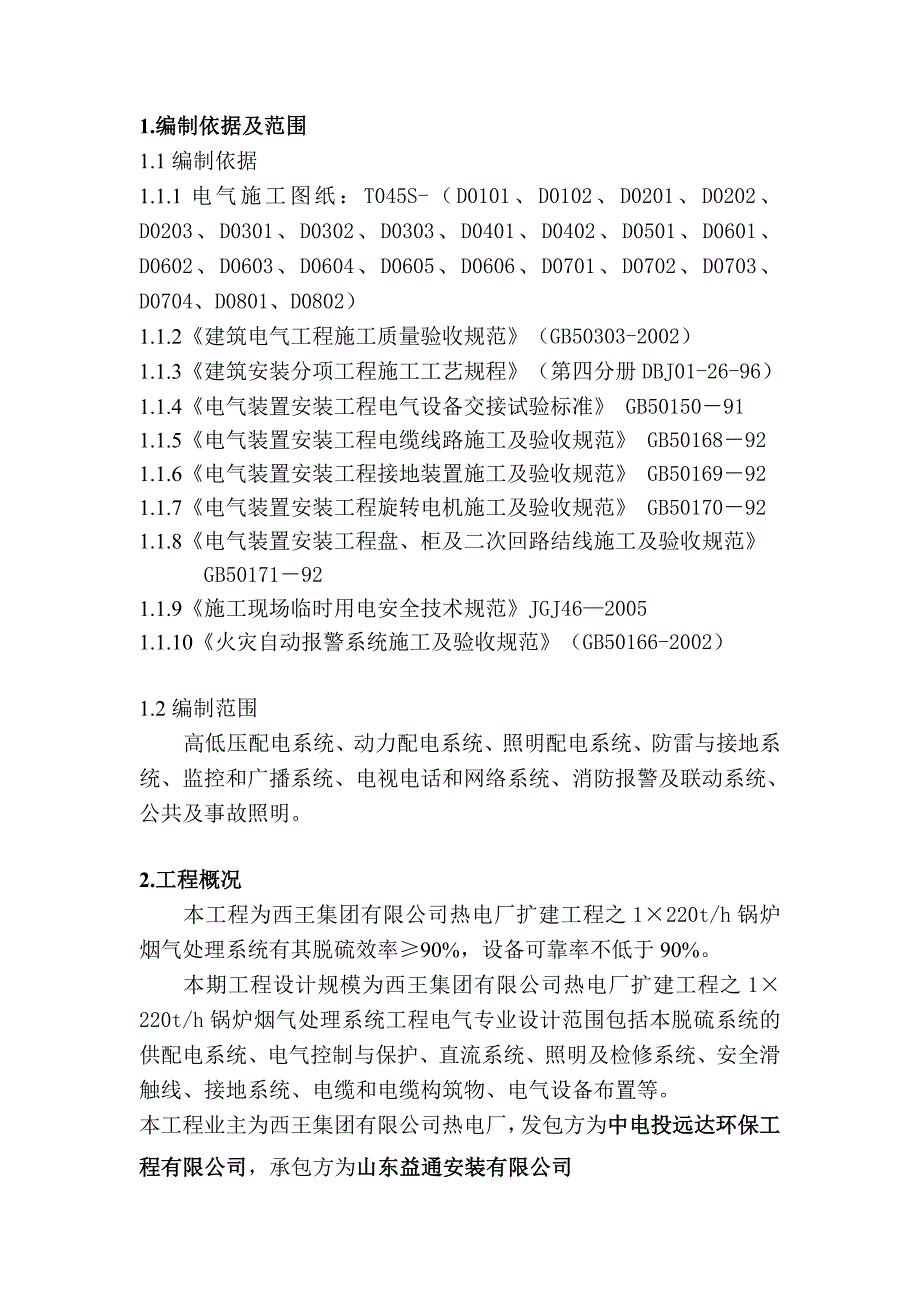

1、目 录1、 编制依据及范围12、 工程概况13、 脱硫岛设计与设备特点及供电系统方式24、 施工部署55、 土建与专业配合66、 主要工艺流程及方法77、 质量保证措施 158、 电气设备试运行及其负荷运行要求 189、 各项管理措施 181. 编制依据及范围1.1编制依据1.1.1电气施工图纸：T045S-（D0101、D0102、D0201、D0202、D0203、D0301、D0302、D0303、D0401、D0402、D0501、D0601、D0602、D0603、D0604、D0605、D0606、D0701、D0702、D0703、D0704、D0801、D0802）1.1.2建
2、筑电气工程施工质量验收规范（GB50303-2002）1.1.3建筑安装分项工程施工工艺规程（第四分册DBJ01-26-96）1.1.4电气装置安装工程电气设备交接试验标准 GB50150911.1.5电气装置安装工程电缆线路施工及验收规范 GB50168921.1.6电气装置安装工程接地装置施工及验收规范 GB50169921.1.7电气装置安装工程旋转电机施工及验收规范 GB50170921.1.8电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171921.1.9施工现场临时用电安全技术规范JGJ4620051.1.10火灾自动报警系统施工及验收规范（GB50166-2002）
3、1.2编制范围高低压配电系统、动力配电系统、照明配电系统、防雷与接地系统、监控和广播系统、电视电话和网络系统、消防报警及联动系统、公共及事故照明。2.工程概况本工程为西王集团有限公司热电厂扩建工程之1220t/h锅炉烟气处理系统有其脱硫效率90%，设备可靠率不低于90%。本期工程设计规模为西王集团有限公司热电厂扩建工程之1220t/h锅炉烟气处理系统工程电气专业设计范围包括本脱硫系统的供配电系统、电气控制与保护、直流系统、照明及检修系统、安全滑触线、接地系统、电缆和电缆构筑物、电气设备布置等。本工程业主为西王集团有限公司热电厂，发包方为中电投远达环保工程有限公司，承包方为山东益通安装有限公司，

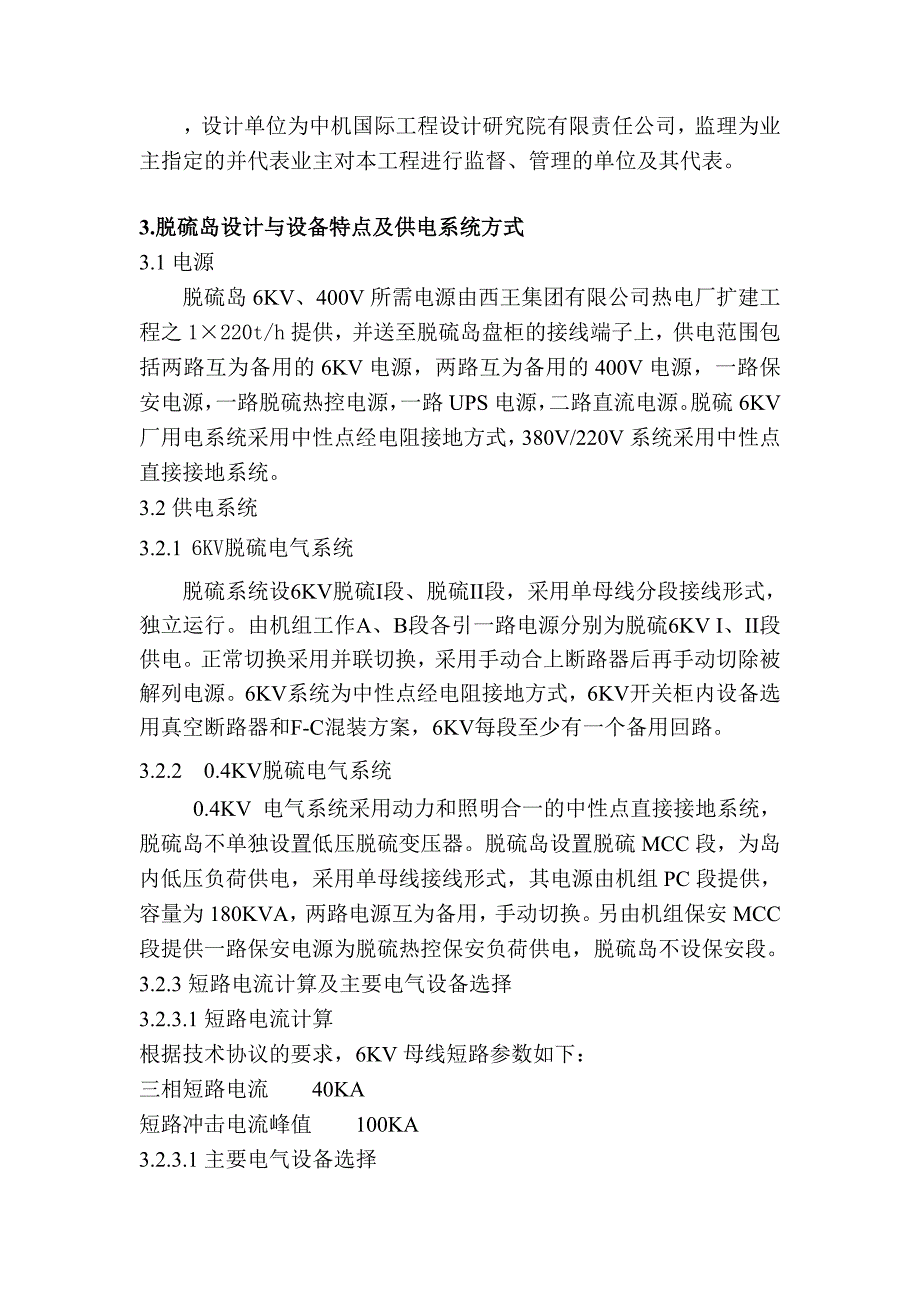

4、设计单位为中机国际工程设计研究院有限责任公司，监理为业主指定的并代表业主对本工程进行监督、管理的单位及其代表。3.脱硫岛设计与设备特点及供电系统方式3.1电源 脱硫岛6KV、400V所需电源由西王集团有限公司热电厂扩建工程之1220t/h提供，并送至脱硫岛盘柜的接线端子上，供电范围包括两路互为备用的6KV电源，两路互为备用的400V电源，一路保安电源，一路脱硫热控电源，一路UPS电源，二路直流电源。脱硫6KV厂用电系统采用中性点经电阻接地方式，380V/220V系统采用中性点直接接地系统。3.2供电系统3.2.1 6KV脱硫电气系统脱硫系统设6KV脱硫I段、脱硫II段，采用单母线分段接线形式，
5、独立运行。由机组工作A、B段各引一路电源分别为脱硫6KV I、II段供电。正常切换采用并联切换，采用手动合上断路器后再手动切除被解列电源。6KV系统为中性点经电阻接地方式，6KV开关柜内设备选用真空断路器和F-C混装方案，6KV每段至少有一个备用回路。3.2.2 0.4KV脱硫电气系统0.4KV 电气系统采用动力和照明合一的中性点直接接地系统，脱硫岛不单独设置低压脱硫变压器。脱硫岛设置脱硫MCC段，为岛内低压负荷供电，采用单母线接线形式，其电源由机组PC段提供，容量为180KVA，两路电源互为备用，手动切换。另由机组保安MCC段提供一路保安电源为脱硫热控保安负荷供电，脱硫岛不设保安段。3.2.
6、3短路电流计算及主要电气设备选择3.2.3.1短路电流计算根据技术协议的要求，6KV母线短路参数如下：三相短路电流 40KA短路冲击电流峰值 100KA3.2.3.1主要电气设备选择6KV开关柜选用金属铠装封闭式手车式开关柜，柜内6KV开关设备选用真空断路器和F-C混装方案。其中560KW曝气风机、630KW海水升压的电动机采用F-C回路。380V配电装置选用MNS型抽出式开关柜。3.2.4主要电气设备布置由于脱硫负荷相对集中，本工程在曝气风机房设脱硫配电室。脱硫配电室内设6KV和380V配电装置，6KV采用双列布置，380V采用单列布置，所有进出线电缆采用电缆沟的方式。配电室详见图T045S
7、-D0203。3.2.5直流系统在脱硫系统中不单独设置直流系统，直接由机组提供电源，直流系统额定电压为220V，作为配电装置控制及合闸电源。3.2.6二次接线及继电保护电气电源断路及重要电动机的控制均纳入DCS系统控制。高压电动机的控制采用硬接线的方式接入脱硫DCS控制，通过通信总线接至主体DCS监视。脱硫6KV电源母线进线断路器采用硬接线的方式接入脱硫DCS监控系统监视。同样采用直流控制，直流操作电源由主厂房直流屏引来。所有电气报警及电气元件状态信号均在LED屏上显示，不设常规信号系统，同时还能通过打印机打印记录。运行监控所需的电气量送入DCS系统进行处理，设必要的电量变送器。6KV电动机采
8、用微机型综合保护装置，有显示操作和设定整定值等功能。380V厂用电系统保护利用低压空气开关自身的保护或熔断器保护。3.2.7照明和检修系统3.2.7.1照明系统所有照明采用交流电源，设交流正常照明系统、交流事故照明系统。交流正常照明系统采用380/220V，三相四线，中性点直接接地系统，灯用电压为220V。采用自带蓄电池的应急灯作事故照明，事故照明时间不少于30分钟。本工程照明箱电源引自脱硫380V配电室低压配电屏，电源电压为380/220V，采用TN-C-S系统，在照明箱进线处重复接地引出PE线。加热器控制电源与三层照明箱电源采用链接方式。 室外配管均为25渡锌钢管，消防系统配管均为25渡锌
9、钢管。所有灯具均由厂家成套提供，成套内容包括：灯具、安装支架及安装件。荧光灯、金卤灯等镇流器采作电子式，直管荧光灯采用细管节能型，吸顶灯采用节能荧光灯。3.2.7.1检修电源系统检修网络电压为380/220V，由就近的0.4KV配电柜向各检修电源箱供电。在封闭的箱、槽等需要从人孔门进入才能进行维修的设备，在检修电源箱内配置220V/12V容量为200VA的检修变压器，为特殊的检修工具供电。脱硫岛内所有电动起吊设施均采用安全滑触线供电。3.2.8防雷接地系统脱硫岛区域防雷均烟囱保护范围内，不需要单独设置防雷系统。在FGD岛内设置闭合的接地网，并与电厂主接地网有可靠的电气连接，连接点三个。所有主要
10、的电气设备将在其两侧至少设置两个接地点，建筑物的室内接地网将与室外接地网有可靠的电气连接。脱硫接地网所主体接地网的分界点为脱硫岛外1米。3.2.9电缆和电缆构筑物电缆选型：脱硫系统6KV动力电缆采用交联聚氯乙烯护套铜芯电缆，1KV及以下动力和控制电缆采用聚氯乙烯绝缘聚氯乙烯护套铜芯电缆。电缆设施：电源引接部分电缆设施采用电缆沟，FGD岛内的电缆设施以电缆沟为主，辅以架空桥架和穿管。电缆桥架及埋管均采用热镀锌。电缆防火措施：在墙洞、盘柜低部开孔处使用防火堵料封堵。电缆沟进入建筑物入口处以及电缆沟内分段处设置防火阻燃墙。3.2.10火灾报警系统脱硫区设置火灾报警系统，独立的火警报警盘安装在脱硫控制
11、室内。脱硫区域火灾报警系统探测范围主要包括：脱硫岛电控楼各层，脱硫岛电缆主通道。发生火警时，将联动停相应区域的空调机及轴流风机。4.施工部署4.1施工计划 施工工期：本工程计划于 2013年10月10日开工， 2014年 02月20日竣工。 根据土建的方式部署，电气安装在地上部分为三个作业面。生产进度计划，配合土建进度完成各项电气预埋和安装。4.2劳动力及机具配备计划4.2.1劳动力配备计划工种名称计划人数工种名称计划人数电工10接线工5电气焊10油漆工2调试工10普 工10临 电2材料、机械员14.2.2机具配备计划名称单位数量 电焊机台4 气焊工具套4 弯管器套2 套丝板套3 无齿锯套2
12、开孔器套2 电锤台2 电钻台3 接地电阻测试仪台1 绝缘电阻测试仪台1 压线钳把3钳形电流表把2角向磨光机台3砂轮切割机台3电缆放线架套15.土建与专业配合5.1施工中，土建与电气专业做到紧密配合，合理安排工序搭接。5.2建立工序交接制度，对模板、钢筋、砼、墙面、地面、装修等工序施工，土建与电气专业工艺做到双方同意并签认，方可进行下道工序施工。5.3土建给电气预留洞槽时与电气大组长核对后再进行，土建施工时应随时满足电气施工用的各种标线，如标高线，轴线、墙皮线等。5.4土建工程与电气专业变更做法与对方有关时，应及时相互通报。5.5对做隐检的电气工程，在质检员、监理认可后，土建方可进行下道工序施工
