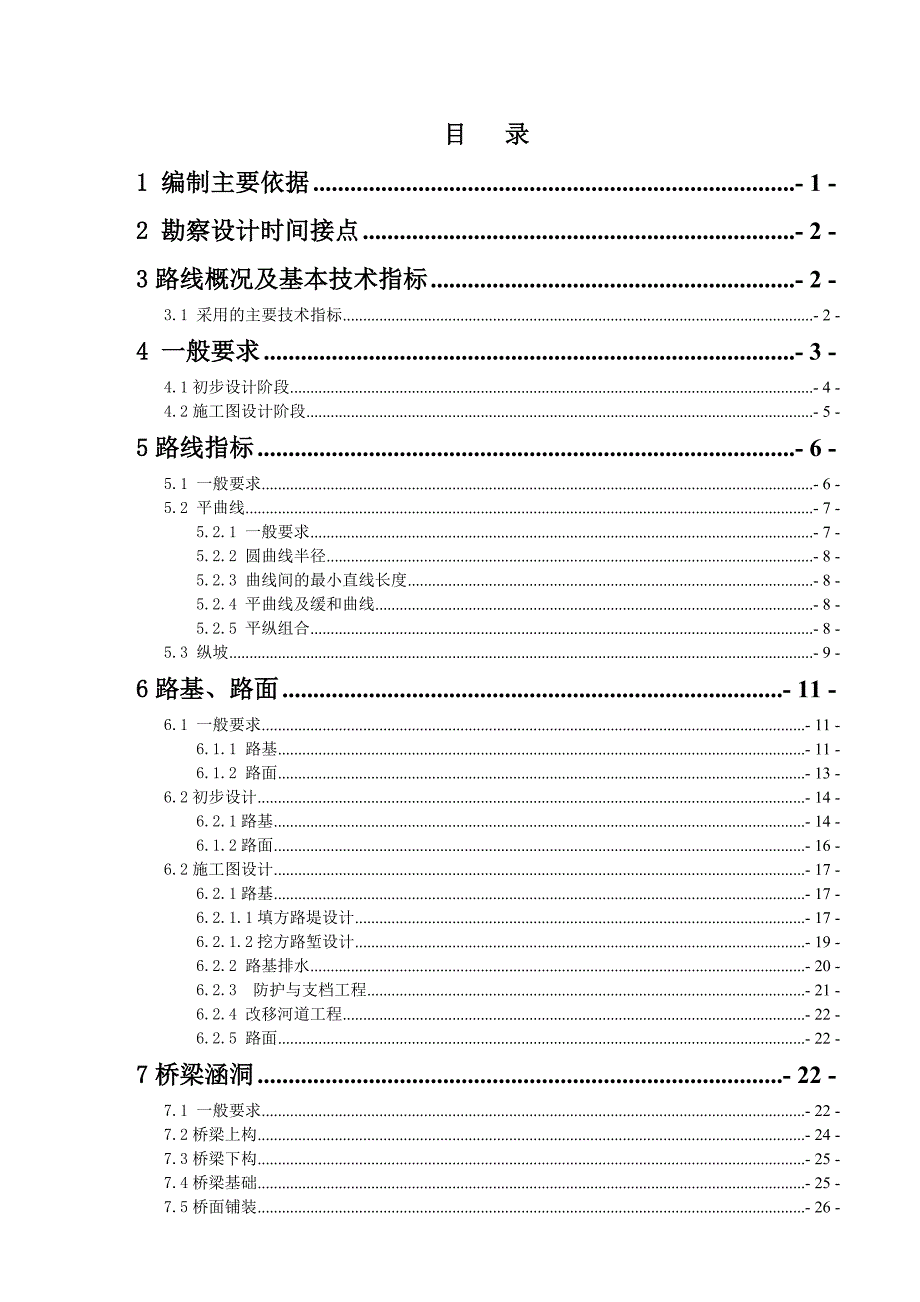

1、某某省“十二五”扶贫干线公路建设项目 【二级公路】 XX公路勘察设计咨询有限公司某某 年 月目 录1 编制主要依据- 1 -2 勘察设计时间接点- 2 -3路线概况及基本技术指标- 2 -3.1 采用的主要技术指标- 2 -4 一般要求- 3 -4.1初步设计阶段- 4 -4.2施工图设计阶段- 5 -5路线指标- 6 -5.1 一般要求- 6 -5.2 平曲线- 7 -5.2.1 一般要求- 7 -5.2.2 圆曲线半径- 8 -5.2.3 曲线间的最小直线长度- 8 -5.2.4 平曲线及缓和曲线- 8 -5.2.5 平纵组合- 8 -5.3 纵坡- 9 -6路基、路面- 11 -6.1

2、一般要求- 11 -6.1.1 路基- 11 -6.1.2 路面- 13 -6.2初步设计- 14 -6.2.1路基- 14 -6.1.2路面- 16 -6.2施工图设计- 17 -6.2.1路基- 17 -6.2.1.1填方路堤设计- 17 -6.2.1.2挖方路堑设计- 19 -6.2.2 路基排水- 20 -6.2.3 防护与支档工程- 21 -6.2.4 改移河道工程- 22 -6.2.5 路面- 22 -7桥梁涵洞- 22 -7.1 一般要求- 22 -7.2桥梁上构- 24 -7.3桥梁下构- 25 -7.4桥梁基础- 25 -7.5桥面铺装- 26 -7.6 防撞设施- 26 -

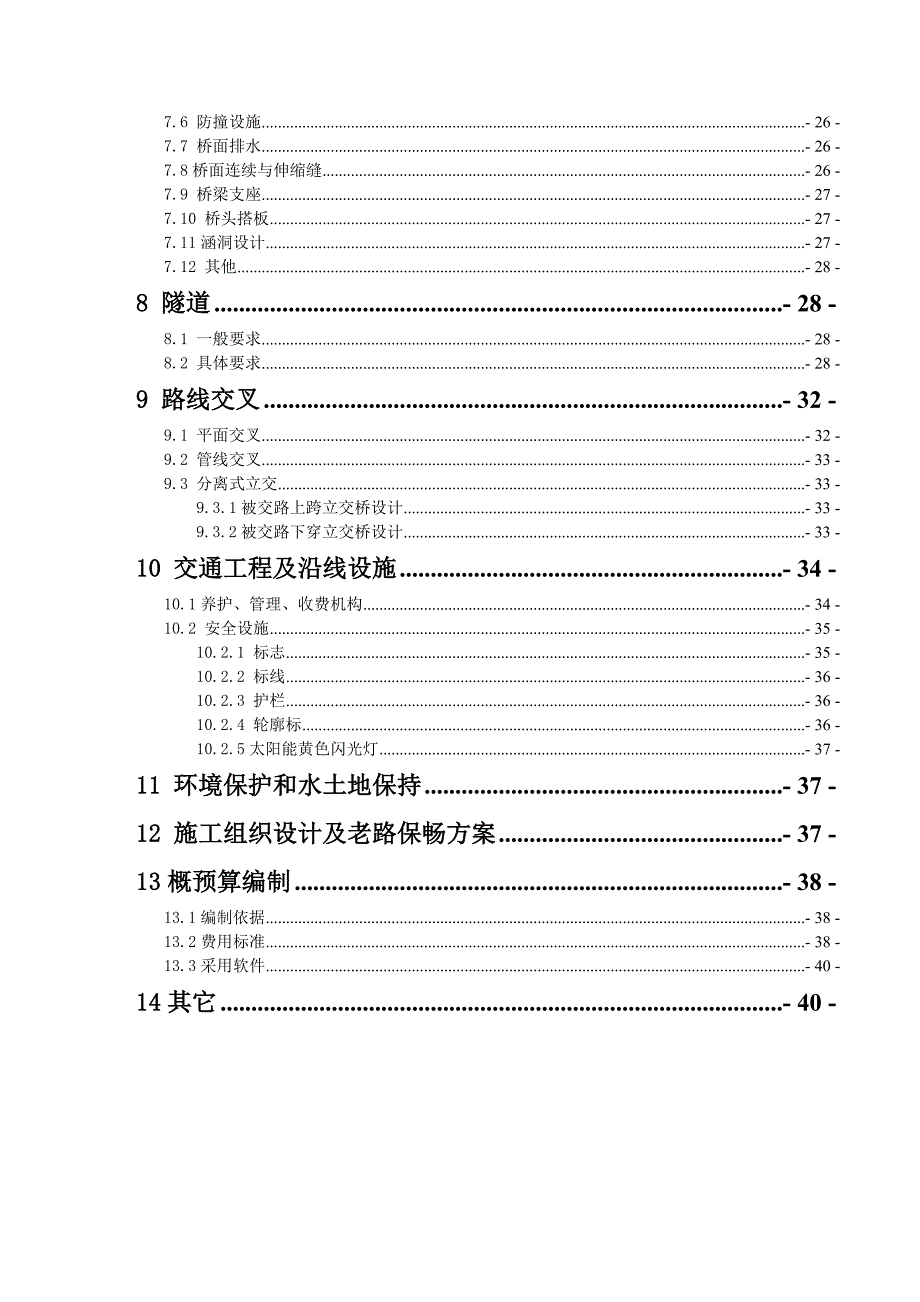

3、7.7 桥面排水- 26 -7.8桥面连续与伸缩缝- 26 -7.9 桥梁支座- 27 -7.10 桥头搭板- 27 -7.11涵洞设计- 27 -7.12 其他- 28 -8 隧道- 28 -8.1 一般要求- 28 -8.2 具体要求- 28 -9 路线交叉- 32 -9.1 平面交叉- 32 -9.2 管线交叉- 33 -9.3 分离式立交- 33 -9.3.1被交路上跨立交桥设计- 33 -9.3.2被交路下穿立交桥设计- 33 -10 交通工程及沿线设施- 34 -10.1养护、管理、收费机构- 34 -10.2 安全设施- 35 -10.2.1 标志- 35 -10.2.2 标线-

4、 36 -10.2.3 护栏- 36 -10.2.4 轮廓标- 36 -10.2.5太阳能黄色闪光灯- 37 -11 环境保护和水土地保持- 37 -12 施工组织设计及老路保畅方案- 37 -13概预算编制- 38 -13.1编制依据- 38 -13.2费用标准- 38 -13.3采用软件- 40 -14其它- 40 -某某省“十二五”扶贫干线公路两阶段初步设计、施工图设计技术指导书某某省“十二五”扶贫干线公路，是某某省公路局根据交通部资金计划统一落实按排的项目，时间紧、任务重，各公路段都安排了相对应的完成时间接点，公司按照各路段的工作时间表统一布署，将项目分三个片区，设专人负责和协调，凯里

5、片区由袁源负责（）、安顺、六盘水片区由何轶负责（），兴义地区由章英文负责（）。我公司作为项目勘察设计总单位，为了严把勘察内业设计质量关，统一有关标准和要求，在满足二级公路技术标准的前提下，根据国家和交通部部颁公路工程技术标准（GTJ B01-2003）等现行标准、规范、规程、强制性条文及文件编制办法等，结合某某省交通厅编制的某某省二级公路改扩建工程项目勘测设计技术指标运用指导意见（试行）(2006年12月)和黔交建设【2005】231号文某某省公路工程技术指标运用指南（试行），现拟出本某某省“十二五”扶贫干线公路两阶段初步设计、施工图设计技术指导书，望各路段按照“指导书”的规定和要求，开展两阶

6、段初步设计、施工图设计工作，按时、保质、保量完成任务。1 编制主要依据 我公司与各公路管理局签定的勘察设计合同； 公路工程技术标准【JTG B012003】； 公路建设标准强制性条文公路工程部分（建标【200】99号）； 公路自然区标准【JTJ 00386】； 公路桥梁抗震设计细则【JTG/TB022008】；中国地震烈度区划图（1990）； 公路建设项目环境影响评价规范【JTG B032006】； 公路环境保护设计规范【JTG D042010】； 公路勘测规范【JTG C102007】； 公路勘测细则【JTG/T C102007】； 公路工程地质勘察规范【JTG C202011】； 公路工程

7、水文勘测设计规范【JTG C302002】； 公路路线设计规范【JTG D202006】； 公路路基设计规范【JTG D302004】； 公路排水设计规范【JTJ 01897】； 公路沥青路面设计规范【JTG D502006】； 公路水泥混凝土路面设计规范【JTG D402011】； 公路隧道设计规范【JTG D70-2004】； 公路隧道设计细则【JTG/T D702010】； 公路桥涵设计通用规范【JTG D602004】； 公路圬工桥涵设计规范【JTG D612005】； 公路钢筋混凝土及预应力混凝土桥涵设计规范【JTG D622004】； 公路工程混凝土结构防腐蚀技术规范【JTG/T

8、B07-012006】； 公路桥涵地基与基础设计规范【JTG D632007】； 公路桥涵钢结构及木结构设计规范【JTJ 02586】； 公路工程结构可靠度设计统一标准【GB/T 50283-99】； 道路工程制图标准【GB 50162-92】； 公路交通安全设施设计技术规范【JTG D812006】； 公路交通安全设施设计细则【JTG/T D812006】； 公路项目安全性评价指南【JTC/T B05-2004】； 道路交通标志和标线1、2、3册【GB 57682009】； 高速公路交通工程及沿线设施设计通用规范【JTG D802006】； 公路工程基本建设项目概算、预算编制办法【JTG/T

9、 B062007】； 公路工程概算定额【JTG/T B06-012007】； 公路工程预算定额【JTG/T B06-022007】； 公路工程机械台班费用定额【JTG/T B06-032007】； 公路桥梁加固设计规范【JTG/T J222008】； 公路隧道交通工程设计规范【JTG/T D712004】； 公路交通标志和标线设置规范【JTG D822009】； 公路桥梁抗风设计规范【JTG/T D602004】； 公路工程物探规程【JTG/T C222009】； 公路涵洞设计细则【JTG/T D65-042007】； 公路工程基本建设项目设计文件编制办法（交公路发2007358号）（以下简称

10、编制办法及公路工程基本建设项目设计文件图表示例（初步设计）（2007年版）（以下简称图表示例； 交通运输部关于进一步加强公路勘察设计工作的若干意见（交公路发【2011】504号； 岩溶地区公路工程地质勘察技术指南 交通部颁发的其他有关勘测、设计、试验及施工等方面的规范、规程和标准； 黔交建设【2005】231号文某某省公路工程技术指标运用指南（试行）； 某某省交通厅编制的某某省二级公路改扩建工程项目勘测设计技术指标运用指导意见（试行）(2006年12月)，以下简称指导意见；2 勘察设计时间接点项目名称建设性质建设规模（公里）建安费（万元）主要工作内容预计完成批复时间工可初设S311八受至柳川公

11、路改建11842480土建及交通工程2013.82013.9G320盘江桥至晴隆五里公路改建158250土建及交通工程2013.92013.11S313兴仁至普安青山公路改建3412240土建及交通工程2013.92013.11S309镇宁乐纪至良田公路改建3619800土建及交通工程2013.92013.11S309镇宁良田至坝草公路改建2111550土建及交通工程2013.92013.113路线概况及基本技术指标3.1 路线概况某某省国省道公路是某某省干线公路网的组成部分。目前大部分道路为四级或等外级公路，路基宽67米，路面为沥青表处或泥结碎石。根据省公路局和各地区公路局的项目前期工作推进

12、会议精神，按交通部国省干道改造着力打造“畅、安、舒、美”工程的要求，申请的中央资金，主要用于工程项目建安费，因受投资限制，在保证公路等级的前提下，做到以投资控制设计，其他费用按相关规定计。3.2 采用的主要技术指标采用的主要技术指标表序号项目名称技术指标备注1道路等级二级公路局部困难路段可适当降低标准2设计速度40km/h3路基宽度8.5m4行车道宽度23.5m5停车视距40m6最大纵坡7%局部困难路段可适当降低标准7最短坡长120m8平曲线最小半径一般值100m极限值60m9凸曲线最小半径一般值700m极限值450m10凹曲线最小半径一般值700m极限值450m11曲线最小长度一般值90m极

13、限值35m12路 面沥青混凝土路面13桥涵设计荷载公路级15设计洪水标准大、中桥1/100、小桥涵和小型排水沟造物1/50其它未完善部分按公路工程技术标准【JTG B012003】和某某省交通厅指导意见(2006年12月)执行。4 一般要求1、勘察设计过程中应严格执行国家和交通部颁发公路工程技术标准（GTJ B01-2003）等现行标准、规范、规程、强制性条文及文件编制办法等，并结合我省的实际情况，遵循某某省交通厅编制的指导意见（2006年12月）中关于二级公路建设的基本原则。2、路线设计不主张大填大挖，截弯取直，尽量利用原公路平、纵面线形，工程量小的可局部取直调整线形，有条件的过境线尽量绕开沿线乡镇，不留安全隐患。3、重点考虑路面结构设计，沥青砼面层不低于68cm，基层采用水泥稳定碎石基层，底基层采用级配碎石，路肩下部宜采用C15片石砼（或7.5#浆砌片石），路缘石采用50*50*10(12)cm的C25砼预制块，以保证路面结构长期可靠使用。4、重点完善公路交通安全设施，长陡坡路段应设爬坡车道，长下坡路段应设置避险车道。公路标线、标志、标牌按新的部颁标准设计，安保工程合理设置，急弯及危险路段宜采用L型钢筋砼
