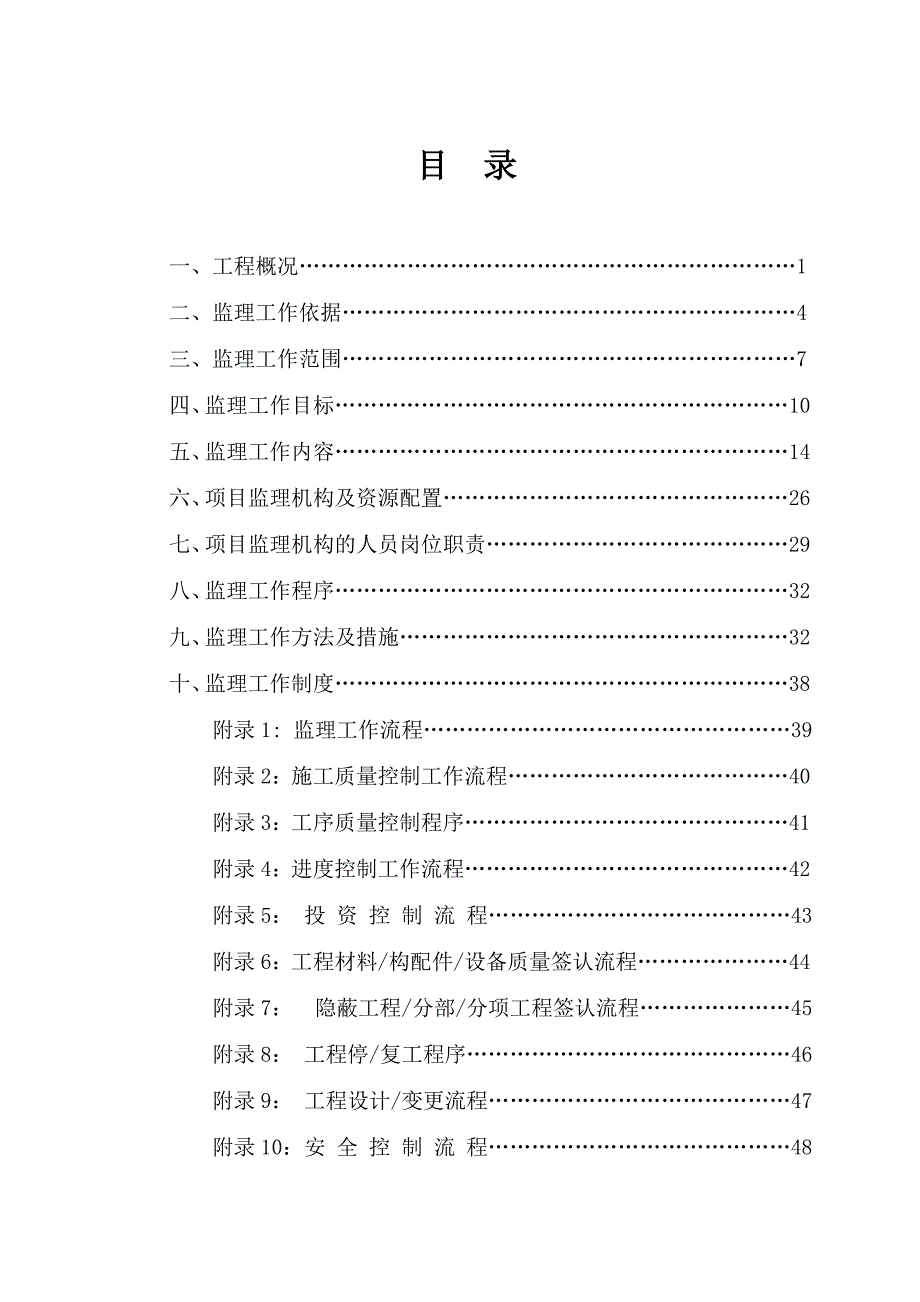

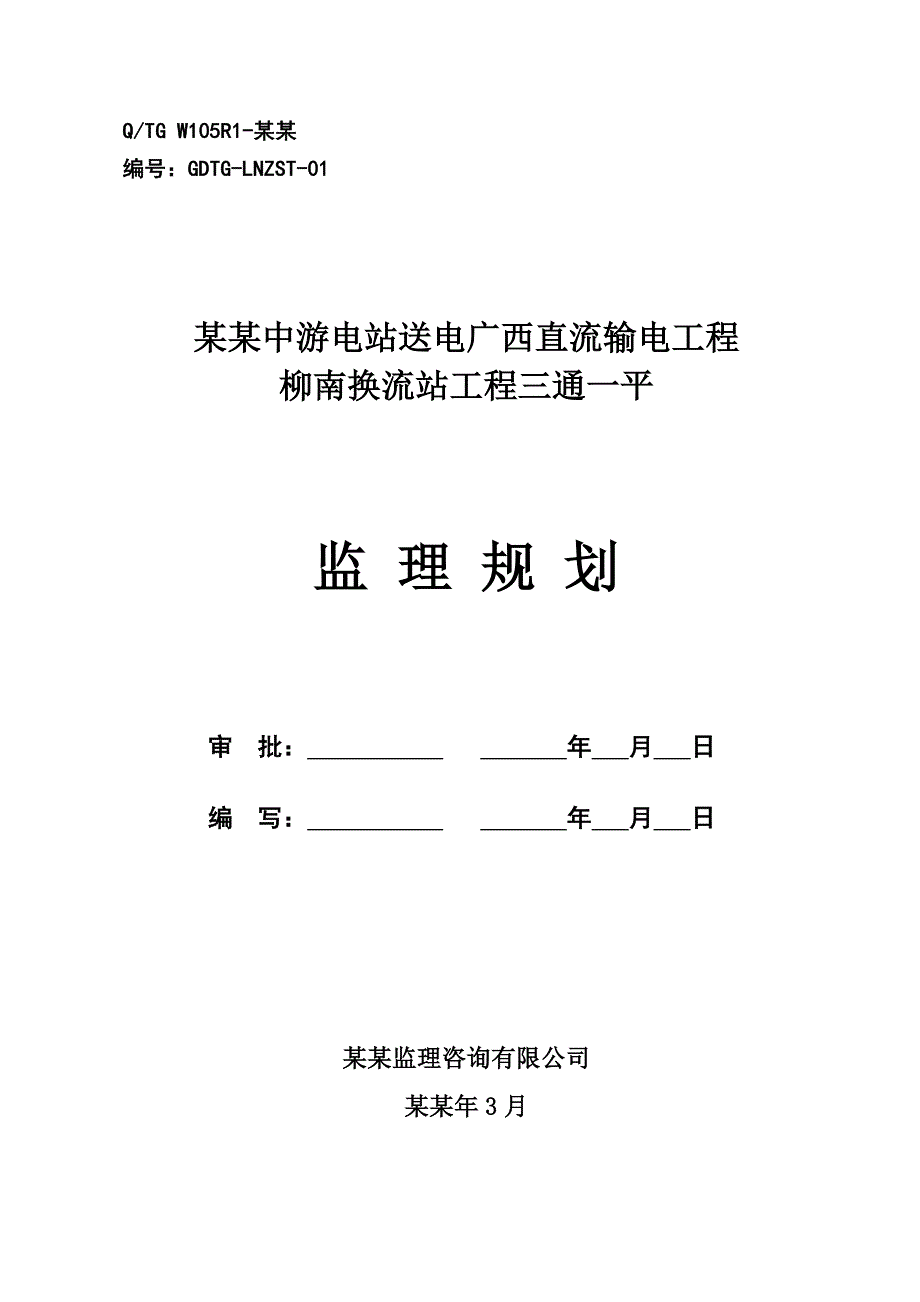

1、Q/TG W105R1-某某编号:GDTG-LNZST-01某某中游电站送电广西直流输电工程柳南换流站工程三通一平监 理 规 划审 批: 年 月 日编 写: 年 月 日某某监理咨询有限公司某某年3月目 录一、工程概况1二、监理工作依据4三、监理工作范围7四、监理工作目标10五、监理工作内容14六、项目监理机构及资源配置26七、项目监理机构的人员岗位职责29八、监理工作程序32九、监理工作方法及措施32十、监理工作制度38附录1: 监理工作流程39附录2:施工质量控制工作流程40附录3:工序质量控制程序41附录4:进度控制工作流程42附录5: 投 资 控 制 流 程43附录6:工程材料/构配件/

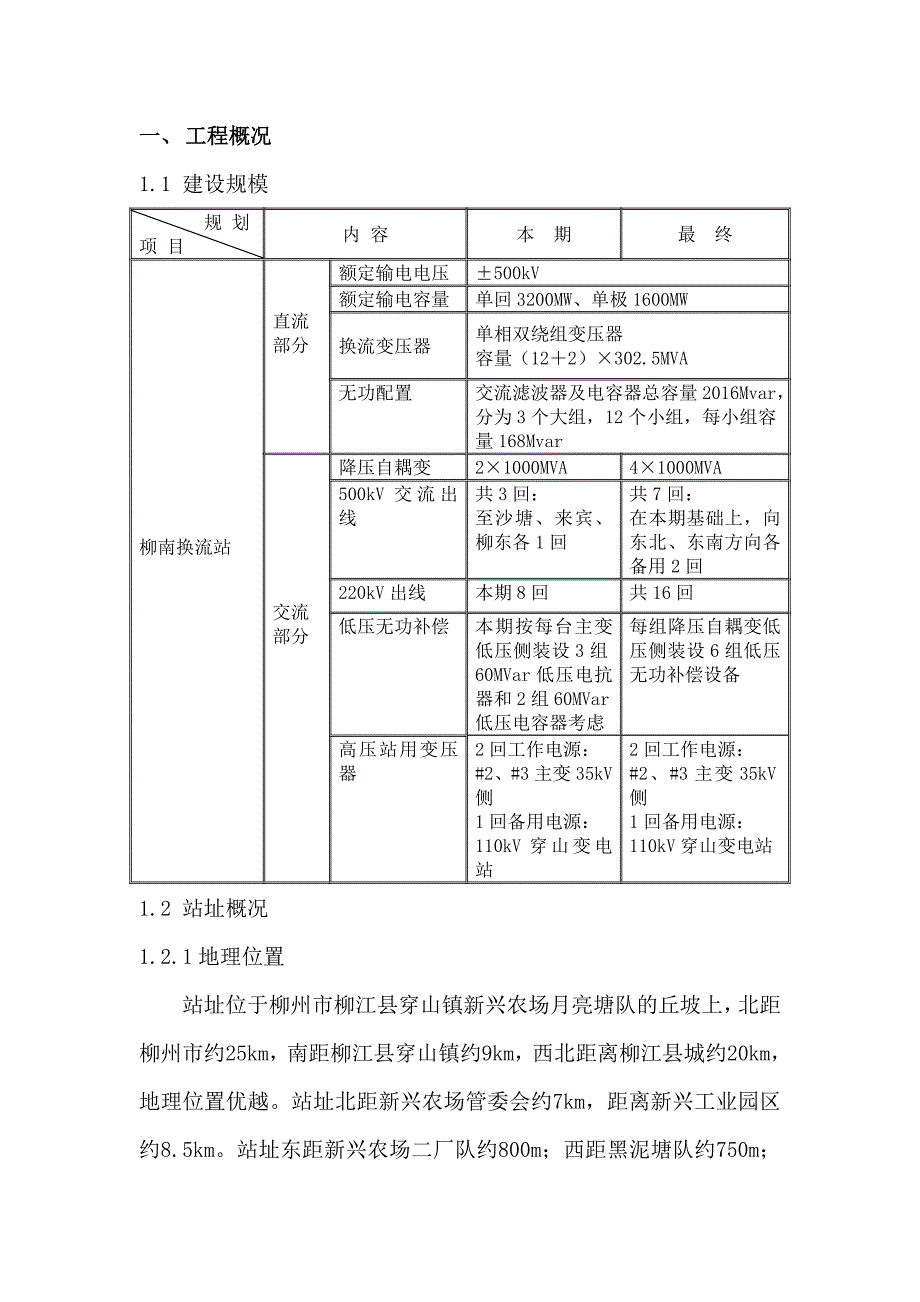

2、设备质量签认流程44附录7: 隐蔽工程/分部/分项工程签认流程45附录8: 工程停/复工程序46附录9: 工程设计/变更流程47附录10:安 全 控 制 流 程48一、 工程概况1.1 建设规模规 划项 目内 容本 期最 终柳南换流站直流部分额定输电电压500kV额定输电容量单回3200MW、单极1600MW 换流变压器单相双绕组变压器容量(122)302.5MVA无功配置交流滤波器及电容器总容量2016Mvar,分为3个大组,12个小组,每小组容量168Mvar交流部分降压自耦变21000MVA41000MVA500kV交流出线共3回:至沙塘、来宾、柳东各1回共7回:在本期基础上,向东北、东
3、南方向各备用2回220kV出线本期8回共16回低压无功补偿本期按每台主变低压侧装设3组60MVar低压电抗器和2组60MVar低压电容器考虑每组降压自耦变低压侧装设6组低压无功补偿设备高压站用变压器2回工作电源:#2、#3主变35kV侧1回备用电源:110kV穿山变电站2回工作电源:#2、#3主变35kV侧1回备用电源:110kV穿山变电站1.2 站址概况1.2.1地理位置站址位于柳州市柳江县穿山镇新兴农场月亮塘队的丘坡上,北距柳州市约25km,南距柳江县穿山镇约9km,西北距离柳江县城约20km,地理位置优越。站址北距新兴农场管委会约7km,距离新兴工业园区约8.5km。站址东距新兴农场二厂
4、队约800m;西距黑泥塘队约750m;站址东南方向距离月亮塘队约1km,距离在建养猪场约240m;南距响文队约1km。站址周围的人口密度不大。站址北距柳州市4D级白莲机场约9km,东距机场跑道南端进近面西边界线约470m,所以,站址位于机场侧净空限制区内。站址东北侧约3.4km有一座白莲机场导航台。站址东侧约320m有一座小型水库响文水库,坝顶标高125.30m(1985国家高程基准,下同),大坝北侧有溢流式泄水道,通过自然沟道与G209国道侧的自然水系相连通。1.2.2 地形地貌站址在地貌上主要为溶蚀堆积平原区,站址位置及四周由残丘及丘间沟谷、洼地组成。站址地形较平缓,场地地势为中间高四周低
5、,一般地面标高120.0145.0m,高差约有25.0m。站址主要为一般农田,多为旱地,大部分种植甘蔗,仅站址西北部残丘上种植桉树。站址场地地势为中间较四周高,排水条件良好,不受洪水、内涝的影响。1.3主要经济技术指标1.3.1 征地面积: 全站S面积=180686m2,其中:围墙内占地面积143753m2;站外边坡、挡墙、防(排)洪设施占地面积32961 m2,其他用地(集中办公区)1993m2;站外排水设施用地面积1979m2。1.3.2 站区场地平整挖方为-336711 m3(其中土方303040m3,石方33671 m3),填方为+346694 m3,新建进站道路平整及拓宽改造村道平整
6、挖方为-7749 m3,填方为+9834 m3,还建基更路平整挖方为-3417 m3,填方为+389 m3,填方区清淤清表量-12546 m3,相应的填方区清淤清表补土+12546m3,站外低洼场地填高约需土方11143m3(回填土按场地要求分层辗压)。1.3.3 强夯面积: 第一层面积21382m2,第二层面积89647m2,强夯总面积111029m2。1.3.4 护坡: 站区场地平整高程为132.8m,场地平整后,形成了最高约12m的填方边坡(包括新建进站路),形成了最大约12.5m的挖方边坡。1.3.5 挡土墙: 挡土墙墙身采用MU30浆砌片石,M7.5水泥砂浆砌筑;地基承载力特征值不应
7、小于180kpa。挡土墙每隔15米设一道变形缝,缝宽30mm,缝中填塞沥青麻筋或其它有弹性的防水材料,填塞深度不小于200mm。1.3.6 进站道路:进站道路从东面国道G209引接,长度约1608m,进站道路分为两段,第一段拓宽改造东西走向新兴农场二厂队的砾石(部分混凝土)机耕路1398m;第二段为新建道路,长210m,路面宽度为6.0m。1.3.7 机耕道还建及灌溉水渠还建:还建基耕路两段,共583m (3m宽的砾石机耕路)。疏通农渠4m2m,长152m。1.3.8 施工电源:本期工程施工生产、生活总用电负荷约800kW,变压器装设容量不低于1500kVA。1.3.9 站外水源:换流站引接两
8、路独立供水水源,分别由雄良自来水厂和新兴自来水厂各引接一路补给水管道至换流站,雄良自来水厂和新兴自来水水厂主管单位均为柳江县水利局下属柳江县新源自来水公司。二、监理工作依据以下所列的法律法规、主要技术标准和规范,如未能达到国际和国内最新标准时,我方将使系统的施工及选用的设备和材料符合最近的国际、国内标准,并提供采用的国际、国内标准、规范和所应用的最新版本的有关技术依据资料。2.2.1 法律法规:1)中华人民共和国主席令第91号中华人民共和国建筑法2)1999年颁布中华人民共和国合同法3)中华人民共和国主席令第21号中华人民共和国招投标法4)中华人民共和国主席令第60号中华人民共和国电力法5)主
9、席令第23号中华人民共和国环境保护法6)中华人民共和国1991年颁布中华人民共和国水土保持法7)中华人民共和国主席令第70号中华人民共和国安全生产法8)中华人民共和国国务院令第393号建设工程安全生产管理条例9)第493号生产安全事故报告和调查处理条例10)中华人民共和国国务院1998年颁布建设项目环境保护条例11)中华人民共和国国务院令第279号建设工程质量管理条例12)中华人民共和国建设部第107号令建筑工程施工发包与承包计价管理办法2.2.2 建设监理规范本项目工程监理执行建设工程监理规范(GB50319-2013)、电力建设工程监理规范(DL/T5434-2009)。2.2.3 建设技
10、术规范 本工程项目执行国家和电力行业现行的有关规范、规程和技术标准。本工程主要采用的规程、规范、标准与管理文件应为其最新版本,如下内容(但不限于):1)输变电工程达标投产验收规程(DL5279-2012)2)电力建设安全健康与环境管理工作规定(中国南方电网)3)建筑工程质量检验评定标准(GB50301一2001)4)建筑结构检测技术标准(GB/T50344一2004)5)混凝土结构工程施工质量验收规范(GB50204一2002)(2010年版)6)普通混凝土配合比设计规程(JGJ55一2011)7)土方与爆破工程施工及验收规范GB 5020120128)建筑用砂(GB/T14684一2011)
11、9)建筑用卵石、碎石(GB/T14685一2011修改版)10)钢筋焊接及验收规范(JGJ18一2012)11)国家重大建设项目文件归档要求与档案整理规范(DA/T28-2002)12)强夯地基处理技术规程CECS279:201013)国家优质工程评审管理办法(2013修订稿)14)建筑地基处理技术规范(JGJ79-2012)15)地下防水工程质量验收规范(GB50208-2011)16)砌体结构工程施工质量验收规范(GB50203-2011)17)建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)18)工程测量规范(GB50026-2007)19)水泥混凝土路面施工及验收规范
12、(GBJ97-87)20)南方电网基建工程质量控制作业标准(WHS)2012版(中国南方电网)21)南方电网施工作业指导书2012版(中国南方电网)2.2.4 强制性条文规范:本项目工程严格执行国家和电力行业现行的强制性条文,且应为其最新版本,包括但不限于如下内容:实施工程建设强制性标准监督规定(建设部 81 号令)工程建设标准强制性条文(电力工程部分)(2011版)工程建设标准强制性条文(房屋建筑部分)(2013版)广西电网公司基建工程强制性条文实施管理办法电网建设工程执行强制性条文涉及的其它法律、法规、规程、规范及技术标准。2.2.5 技术要求(1)南方电网公司监理项目部工作手册(2)南方
